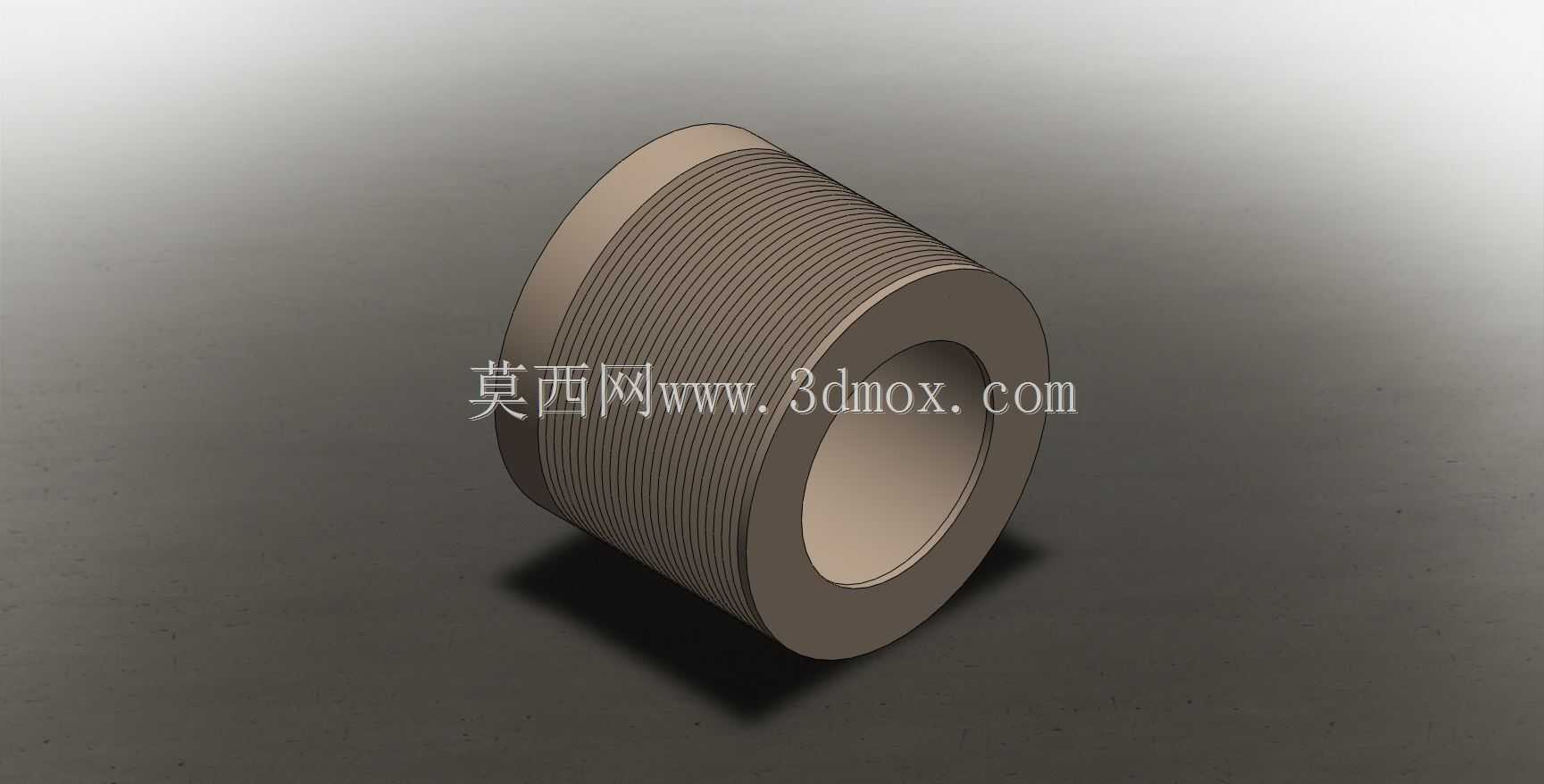

带环形绳槽的同轴通孔式传动滑轮

　　在起重吊装、物料输送、线缆牵引等诸多工业场景中，滑轮是承担载荷传递、运动方向转换的核心基础零件，这款带环形绳槽的同轴通孔式滑轮，正是针对中轻载连续传动工况设计的结构件。从实际应用来看，这类滑轮既可以单独作为定滑轮使用，固定在机架支座上改变绳索牵引方向，比如车间小型天车的导向支点、自动化生产线的线缆张紧轮位；也可以成对装配在动滑轮组中，配合卷扬机构实现载荷的省力提升，常见于轻型起重机、施工升降机的吊重单元，甚至在农业机械的拉绳调节机构、物流分拣线的皮带张紧结构中也能见到同结构零件的应用。

　　设计这款滑轮时，首先要匹配的是配套绳索的规格，外圆柱面上加工的多道等距环形绳槽，槽底圆弧半径、槽口倒角尺寸都需要严格适配常用钢丝绳或者尼龙牵引绳的直径，避免绳索在槽内出现卡滞、偏磨或者滑脱的问题，槽面的粗糙度也需要控制在合理区间，既不能过于粗糙加速绳索磨损，也不能过于光滑导致绳索传动时打滑。中间的同轴通孔是核心安装基准，孔的尺寸公差需要和配套的芯轴做间隙配合设计，保证滑轮转动时不会出现径向窜动，同时孔的两端都做了倒角处理，既方便装配时芯轴的导入，也能避免孔口锐边在长期转动中刮伤轴面的润滑层或者配合面。

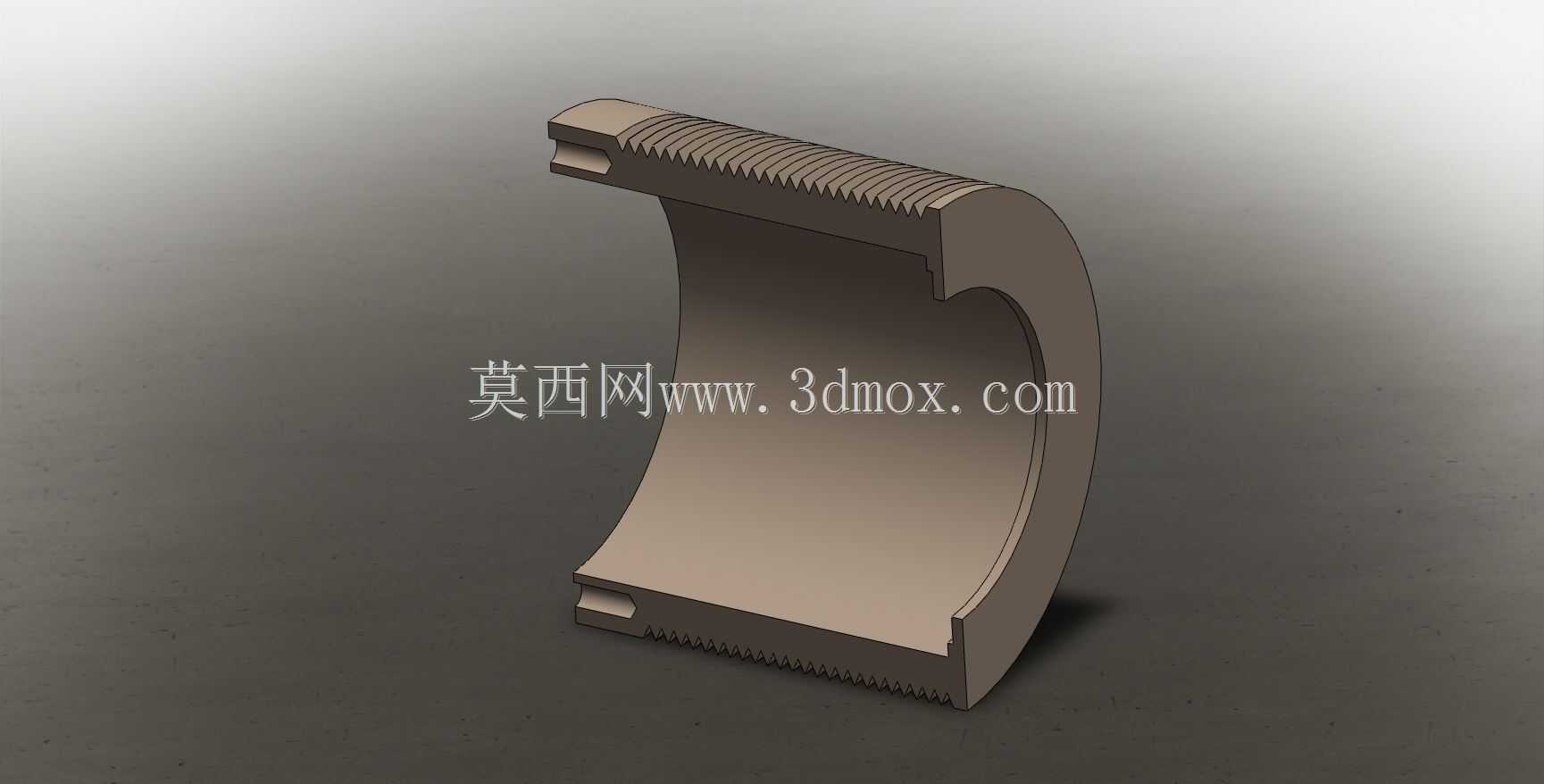

　　从结构强度角度考量，这款滑轮采用整体实心轮体结构，没有额外的辐条或者减重孔设计，这种设计虽然整体重量略高于辐条式滑轮，但胜在结构刚性强，在承受偏载或者突发冲击载荷时不会出现轮体变形的问题，适合在工况相对复杂、可能存在瞬时过载的场景下使用。轮体的壁厚从绳槽底部到内孔壁保持均匀的厚度过渡，避免出现壁厚突变导致的应力集中问题，在建模过程中，绳槽的阵列特征需要严格保证节距一致，每一道槽的轮廓度公差控制在合理范围，保证绳索在任意槽位工作时的接触状态一致。

　　安装边界方面，这款滑轮的轴向宽度和外径比例经过优化，在保证足够的绳索接触长度的前提下，不会占用过多的轴向安装空间，两端的轮缘直径略大于绳槽顶部直径，形成的挡边结构可以防止绳索在工作过程中从槽内脱出，即使在牵引方向存在小幅偏角的情况下，挡边也能对绳索起到限位作用。实际装配时，内孔通常会配套铜套或者滚动轴承来降低转动阻力，因此内孔的尺寸精度需要满足对应配合件的公差要求，轮体的两端面需要和内孔轴线保持垂直，避免装配后出现端面跳动，导致滑轮转动时出现偏摆，加剧绳索和槽面的不均匀磨损。

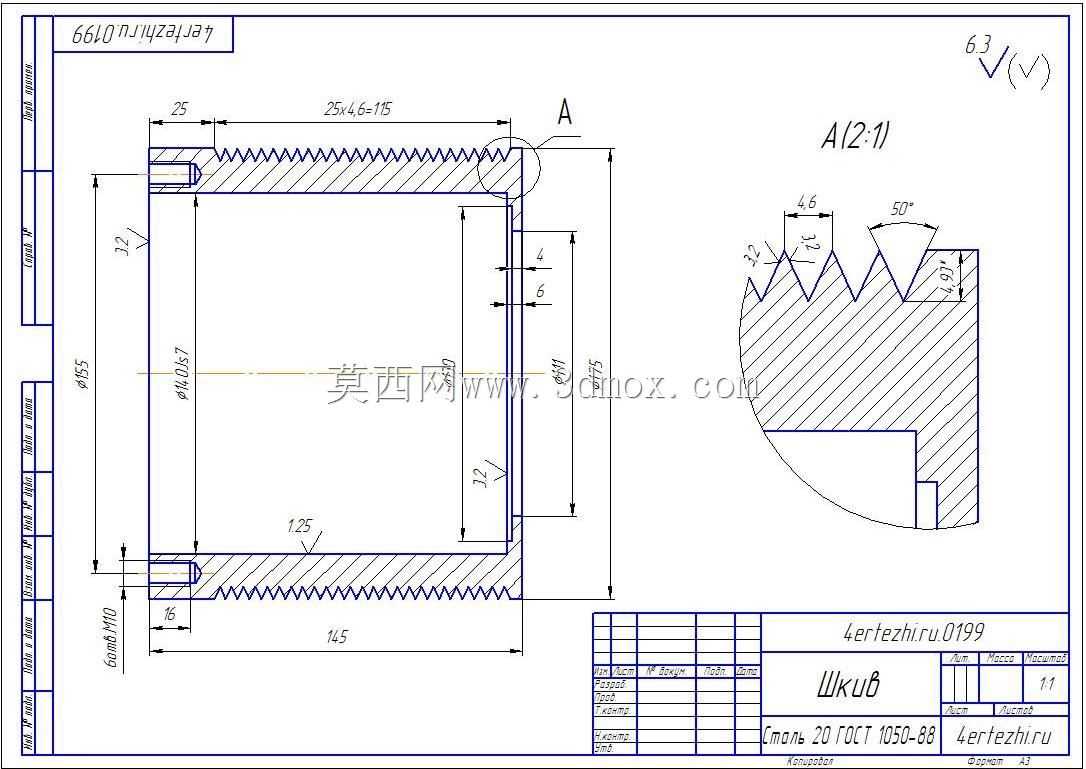

　　在实际选型替换时，需要重点核对三个核心参数：一是绳槽的适配绳径，确保所用绳索直径和槽型匹配；二是内孔的安装直径，和现有芯轴或者轴承外径匹配；三是轮体的外径尺寸，满足传动比或者安装空间的要求。这类滑轮在长期使用过程中，主要的损耗点是绳槽的磨损，当槽底磨损量超过原厚度的一定比例，或者槽面出现明显的凹坑、毛刺时，就需要及时更换，避免绳索被磨损的槽面割断引发安全事故。建模过程中，这类回转类零件优先采用旋转特征创建基础轮体，再通过切除阵列的方式加工绳槽特征，能够有效保证各槽位的同轴度和尺寸一致性，后续工程图导出时，需要重点标注内孔的尺寸公差、绳槽的轮廓尺寸、两端面的形位公差，满足实际加工的精度要求。
