弧形拼接式轮缘机械结构设计

项目分类:通用机械零部件 发布时间:2022-02-05 ID:537375
  • 弧形拼接式轮缘机械结构设计
  • 弧形拼接式轮缘机械结构设计
  • 弧形拼接式轮缘机械结构设计

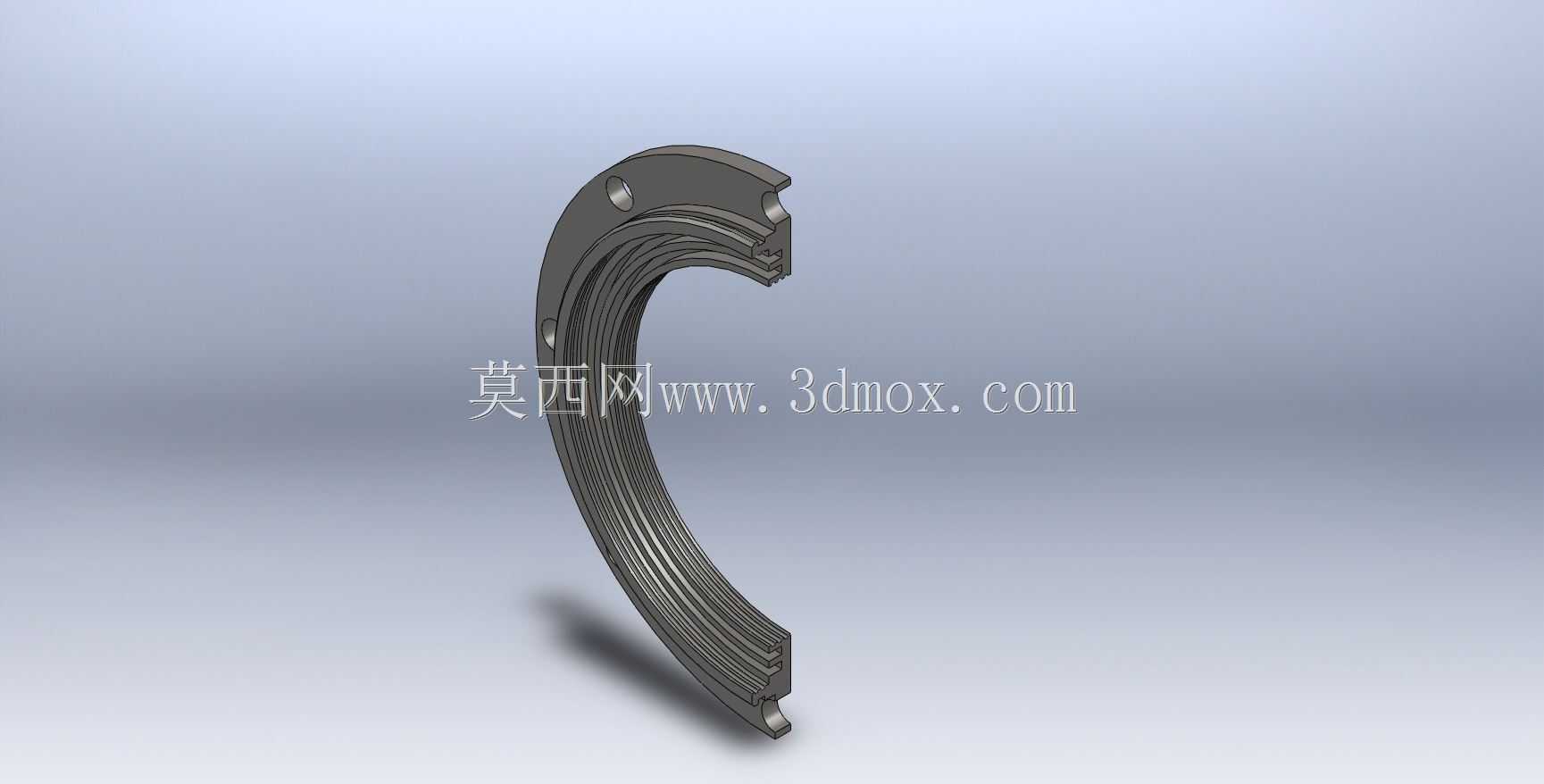

  这类弧形轮缘构件,主要应用在大型回转类设备的轮组外缘部位,常见于矿山输送设备的托轮组、大型回转窑的支撑轮、起重设备的行走轮外缘,以及部分重载运输车辆的分体式轮辋结构中。和整体式轮缘不同,这种分瓣弧形的结构设计,核心是解决大直径轮组的安装维护难题——当轮组直径超过两米时,整体式轮缘的加工、运输、现场吊装都存在极高的难度,尤其是在井下、高空作业平台这类空间受限的作业场景,整体轮缘根本无法完成转运和装配,分瓣式的弧形轮缘可以拆分后逐片运输到作业点位,再通过端部的连接结构拼接成完整的环形轮缘,大幅降低现场施工的难度。

  从实际功能来看,轮缘是轮组直接接触工作面或者轨道、输送带的承载部件,运行过程中要承受持续的径向压应力、周向摩擦力,以及设备启停、变向时产生的冲击载荷,因此这个构件在设计时,首先要保证弧形曲率和轮体基体的贴合度,拼接完成后内弧面要和轮体的安装基面完全贴合,不能出现局部悬空的情况,否则运行过程中会出现应力集中,导致轮缘局部开裂、变形。构件上预留的连接孔位,要和轮体基体的安装孔位完全匹配,孔位的位置度公差需要控制在0.1mm以内,避免安装时出现螺栓强行穿入产生的装配应力,同时连接螺栓的强度等级要匹配轮组的额定载荷,通常重载场景下会选用8.8级以上的高强度螺栓,并且在拼接端面预留定位销孔,安装时先通过定位销完成瓣片之间的对位,再紧固连接螺栓,保证拼接后的整圆度误差不超过0.2mm,避免轮组运行时出现跳动、偏磨的问题。

  设计这类弧形轮缘时,首先要根据轮组的额定承载、运行线速度确定构件的截面尺寸,通常运行线速度越高,轮缘的截面厚度越要均匀,避免动平衡超标导致的设备振动;如果是接触输送带的托轮轮缘,外弧面要设计成微弧过渡,避免边缘棱角切割输送带的带芯,降低输送带的使用寿命;如果是轨道行走轮的轮缘,内侧要设计出导向凸缘,凸缘的高度要匹配轨道的侧面间隙,既要保证轮组运行时不会脱轨,也要避免凸缘和轨道侧面持续摩擦产生额外的运行阻力。构件的外弧面通常会根据使用场景做表面处理,重载摩擦场景下会做淬火处理,表面硬度达到HRC45-50,提升耐磨性能;如果是接触橡胶类接触面的场景,外弧面会做精车处理,表面粗糙度控制在Ra3.2以内,避免划伤接触件。

  从安装边界来看,这类弧形轮缘的单瓣重量通常控制在两人可搬运的范围内,也就是单瓣重量不超过50kg,方便现场作业人员手动拼接安装,不需要动用大型吊装设备;瓣片的拼接端面要设计成阶梯止口结构,拼接时止口互相嵌合,既可以提升拼接位置的结构强度,也能避免运行过程中瓣片之间出现径向错位;轮缘的轴向宽度要比轮体基体的安装面宽出2-3mm,保证安装后轮缘两侧不会和基体的台阶产生干涉,同时预留出磨损后的调整余量,当轮缘外弧面磨损量超过厚度的1/3时,就需要更换新的轮缘构件,避免磨损过度导致轮体基体直接接触工作面,造成更严重的设备损坏。

  在实际选型应用时,还要考虑作业环境的温度、腐蚀情况,如果是在露天、有腐蚀介质的场景下使用,轮缘的材质要选用低合金耐磨钢,并且表面做防锈处理;如果是高温作业场景,比如回转窑的支撑轮轮缘,要考虑材料的热膨胀系数,拼接时瓣片之间预留0.5-1mm的热胀间隙,避免高温下构件膨胀挤压产生变形。这类分瓣式轮缘的维护成本也远低于整体式轮缘,当某一瓣出现磨损或者损坏时,只需要单独更换损坏的瓣片即可,不需要拆卸整个轮组,大幅缩短设备的停机维护时间,在连续生产的作业场景下,这种结构的优势尤为明显。建模过程中要重点校验弧形曲率的连续性,拼接后的整圆轮廓不能出现折线拐点,同时要对连接孔位、止口位置做干涉检查,保证所有拼接件装配后无干涉,螺栓连接位置预留足够的扳手操作空间,方便现场安装紧固。
