工业重载平行轴齿轮变速传动装置

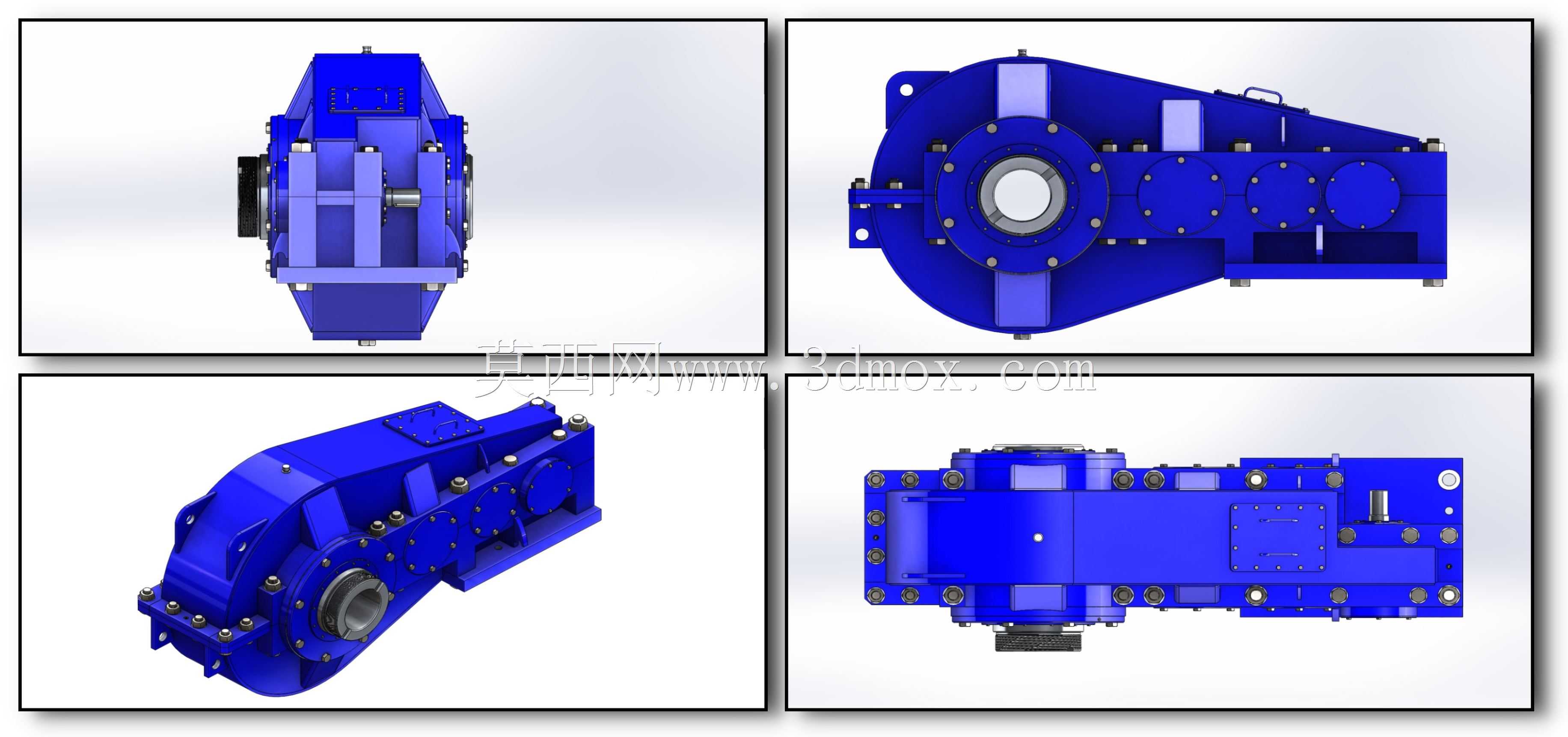

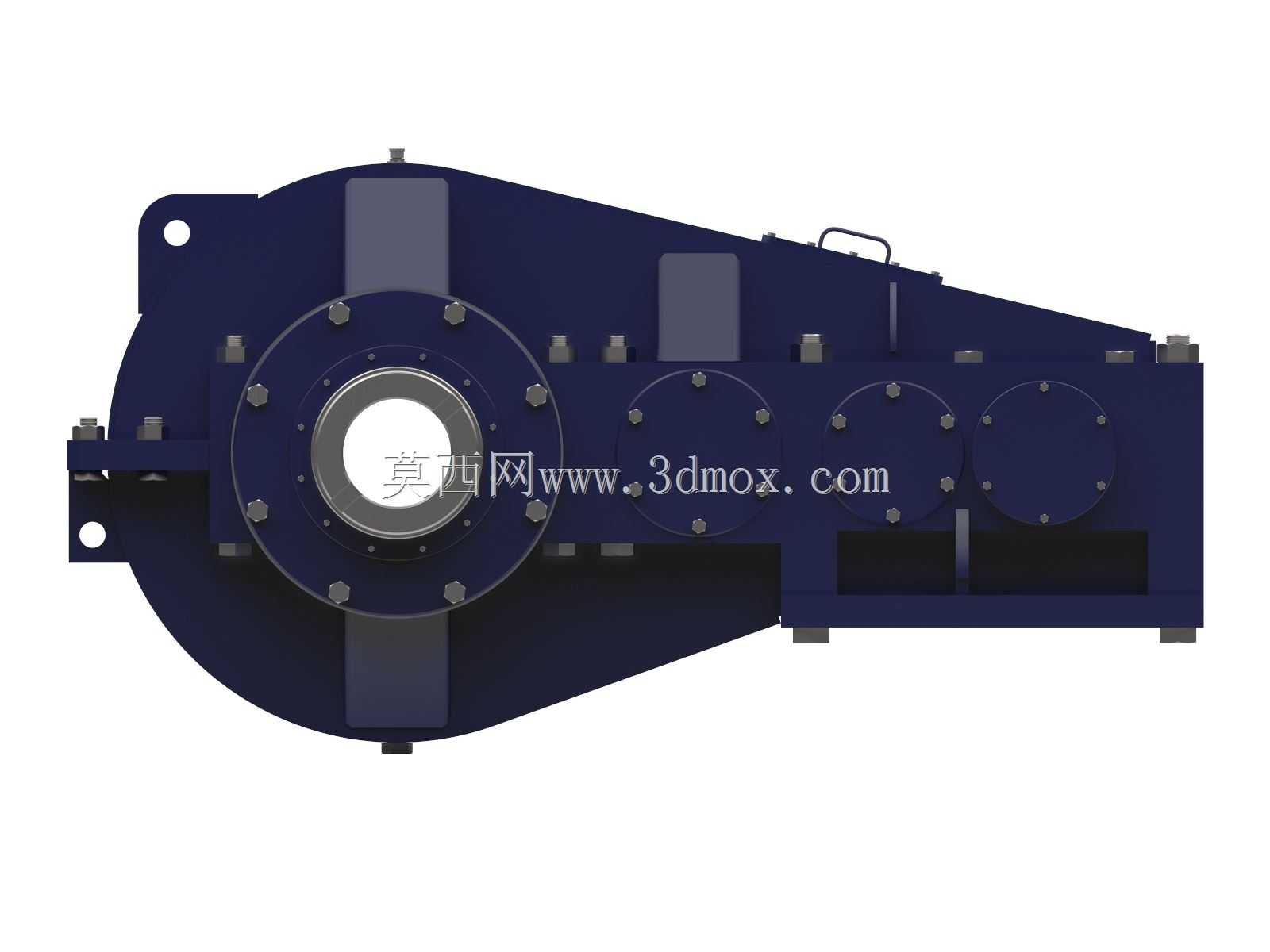

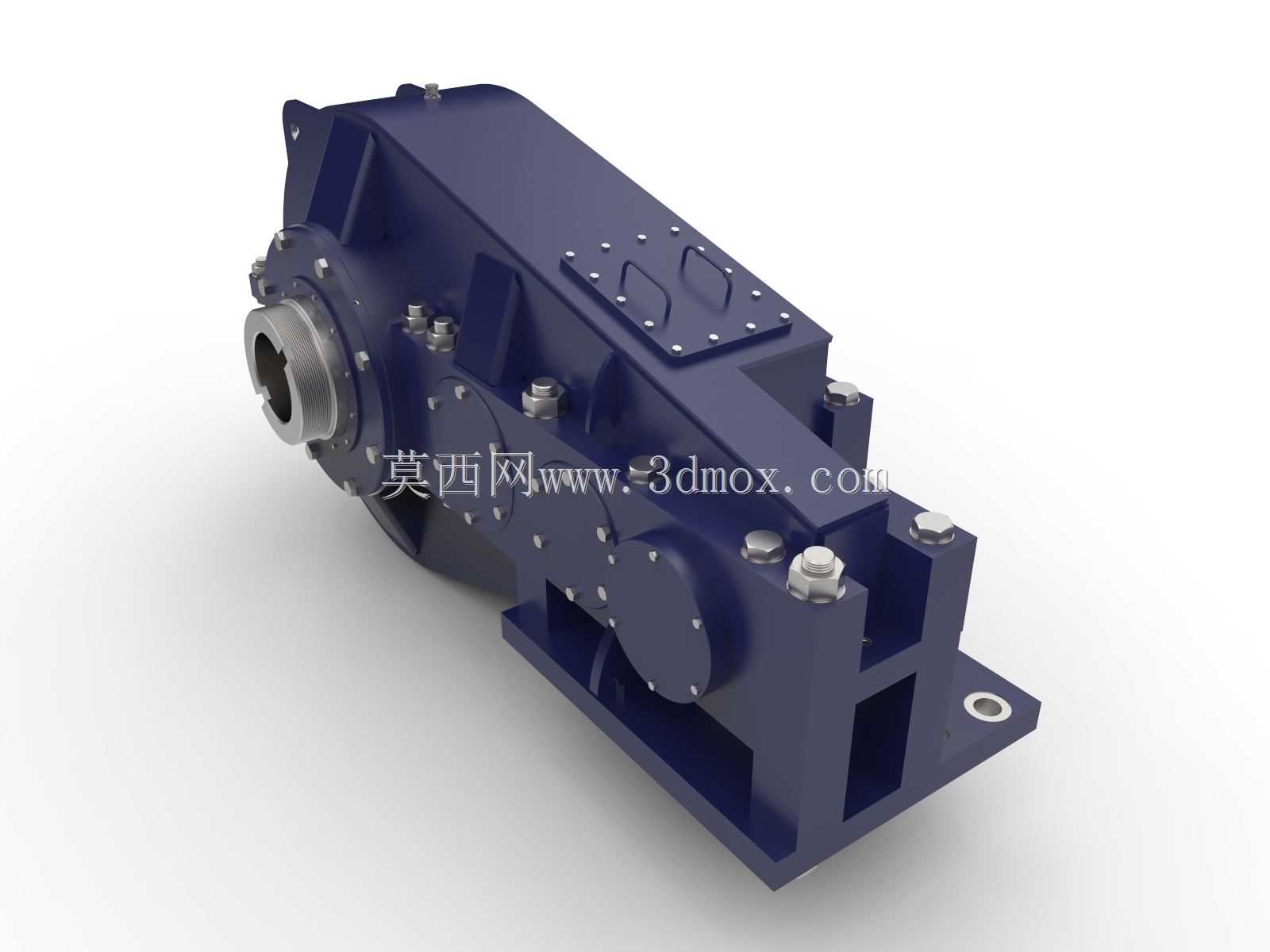

　　这款重载型平行轴变速传动装置，主要面向矿山输送、冶金轧线、港口起重这类需要大扭矩传递的重载作业场景，作为动力源与执行机构之间的核心传动单元，承担转速匹配、扭矩放大的核心作用，适配电机高转速低扭矩的输出特性，匹配作业端低转速大扭矩的实际工况需求。从结构设计来看，整体采用剖分式铸铁箱体结构，箱体结合面经过精密铣削加工，保证合箱后的密封性能，避免长期重载运行下出现润滑油渗漏问题，箱体外部布置的多道加强筋，并非装饰性结构，而是通过有限元应力分析后针对性设置，在不额外增加箱体整体壁厚的前提下，大幅提升箱体在峰值扭矩冲击下的结构刚性，避免重载工况下箱体出现形变导致齿轮啮合错位、轴承偏磨的问题。输入侧采用空心轴带锁紧盘的连接结构，

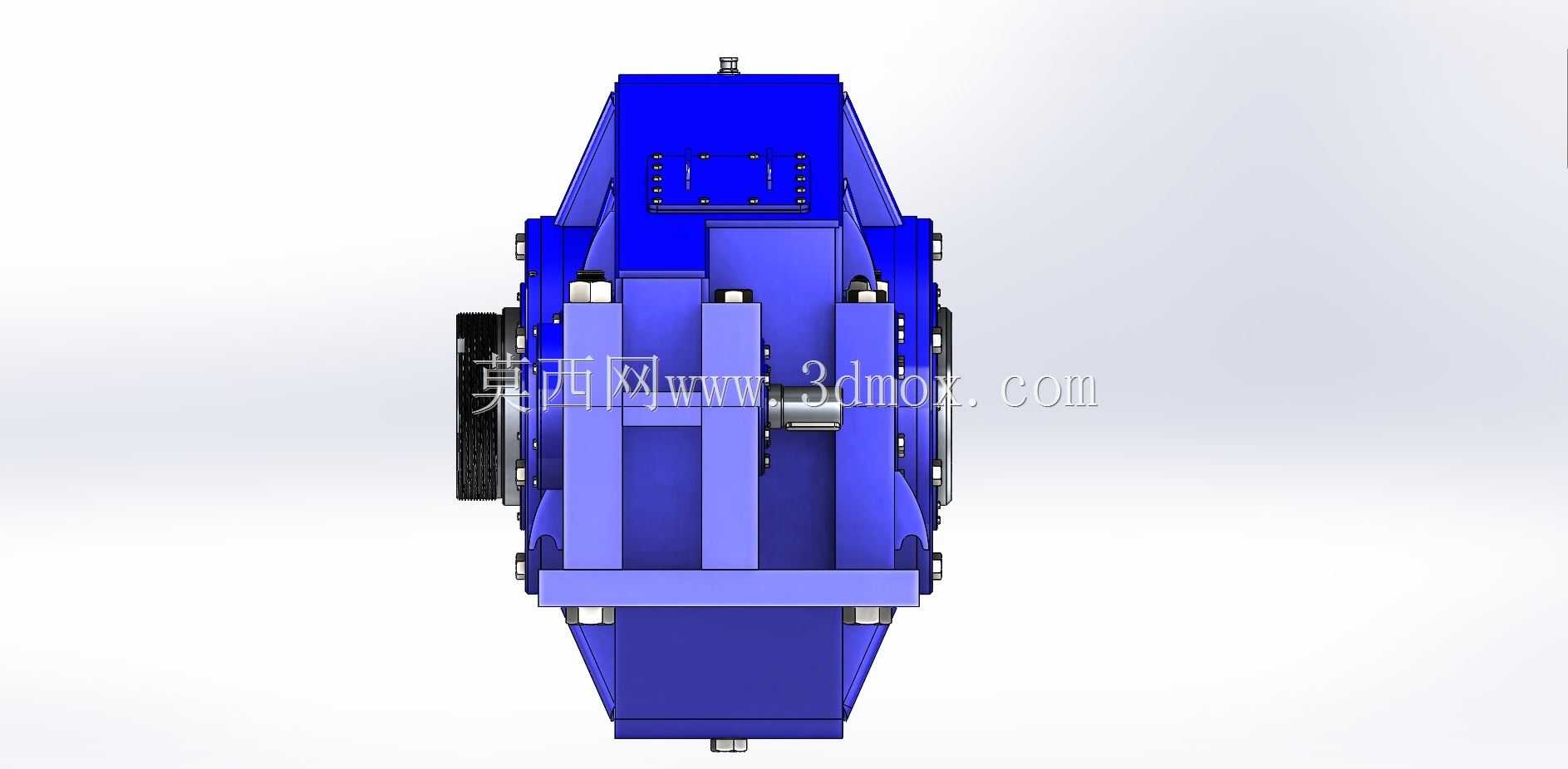

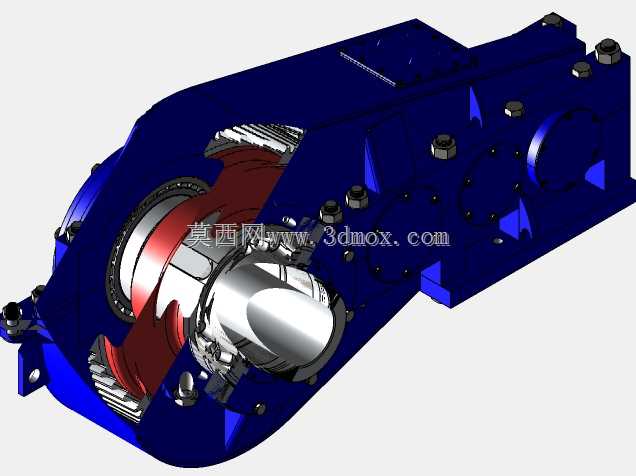

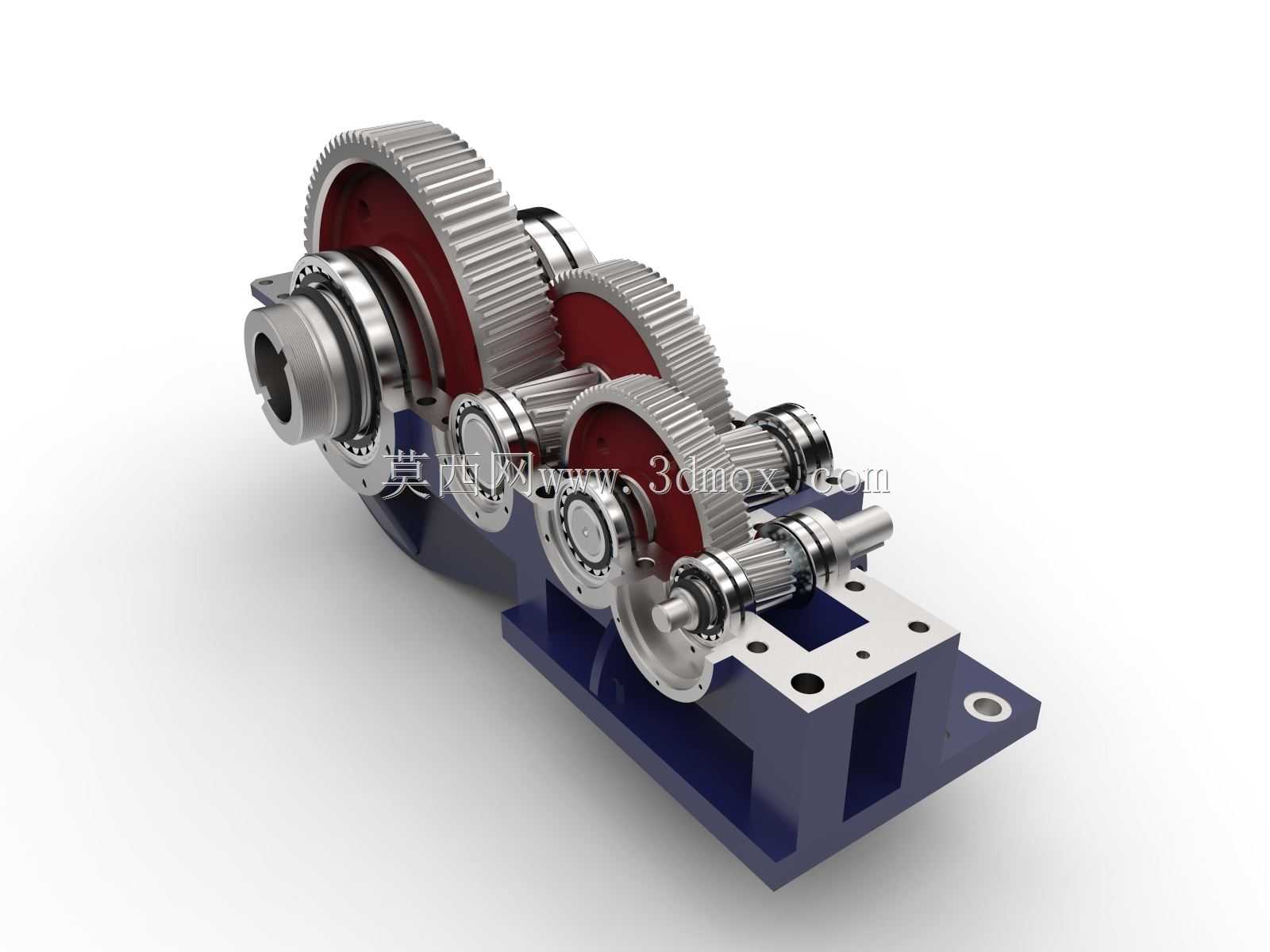

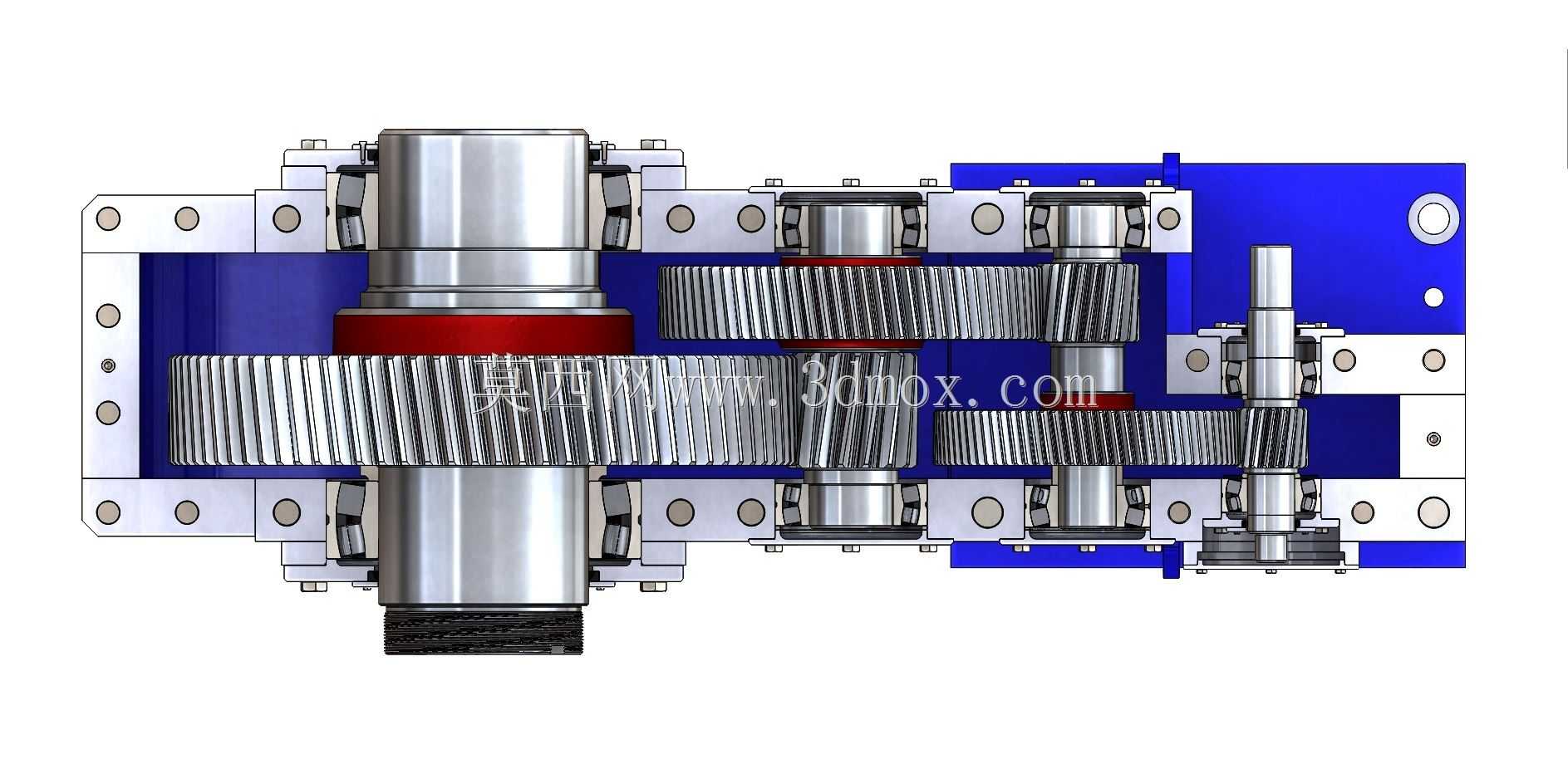

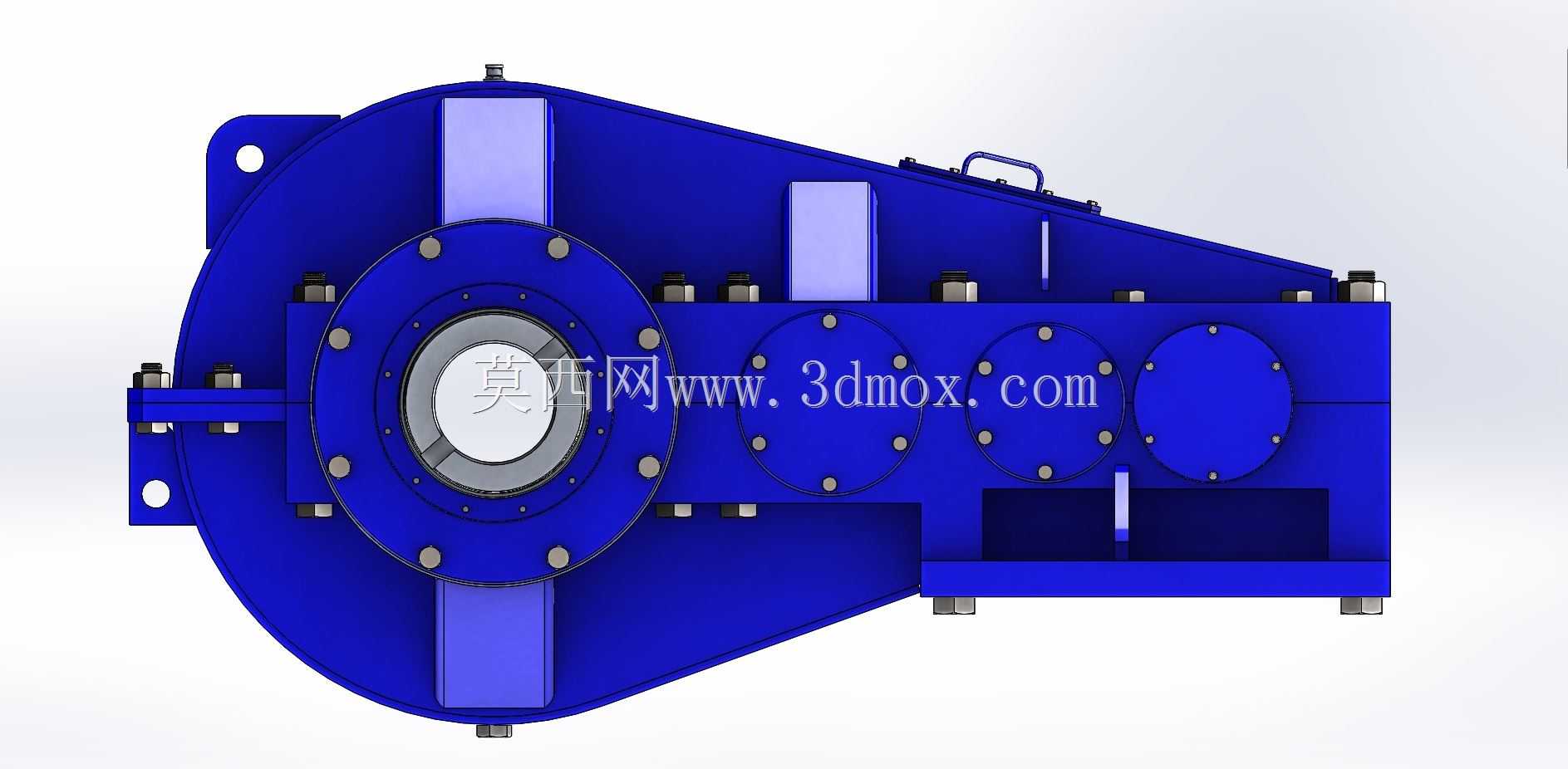

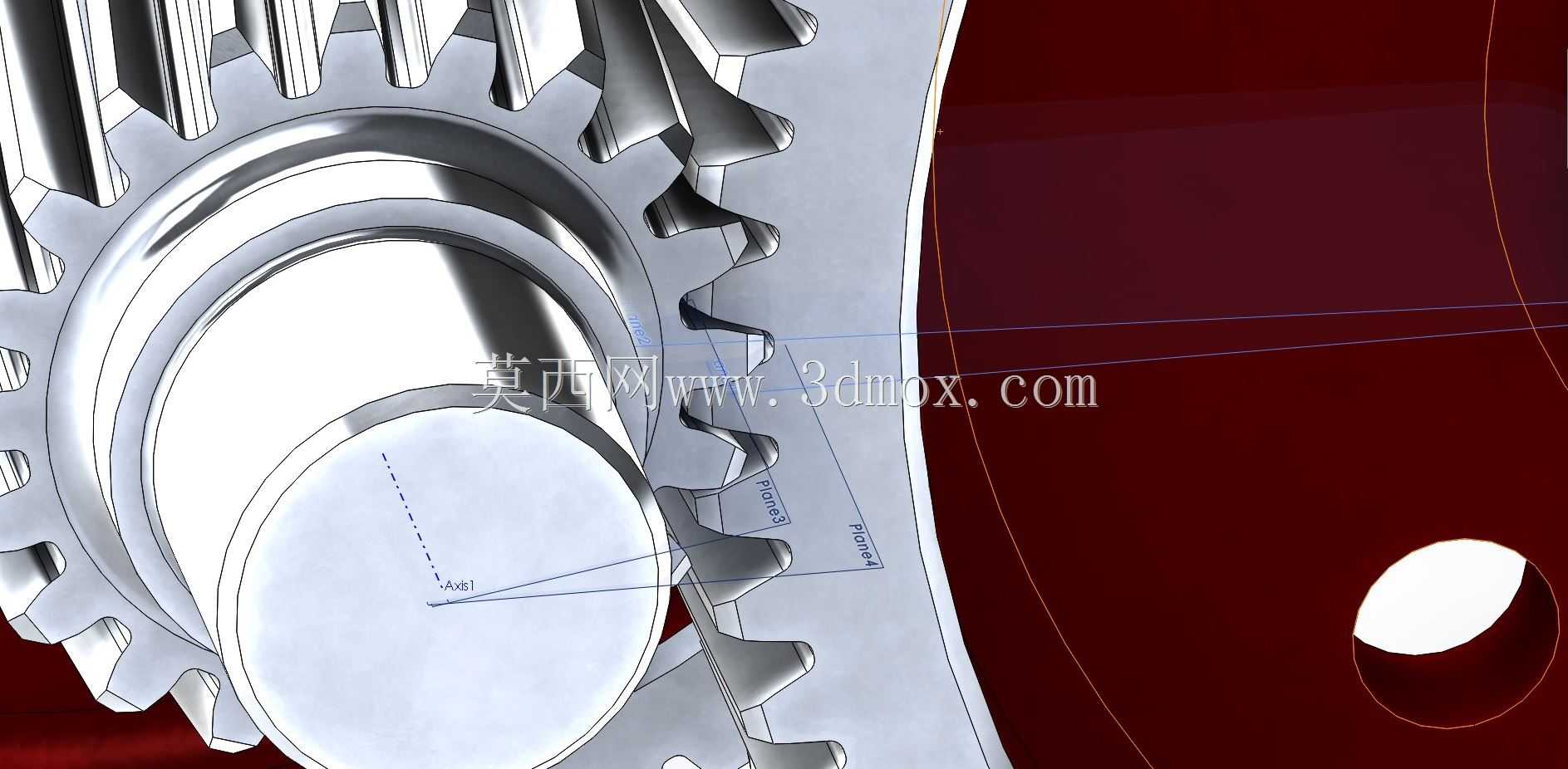

　　相比传统键连接方式，能够传递更大的扭矩，同时安装时无需严格对中找正，大幅降低现场安装的调试难度，也能在设备出现过载时通过锁紧盘的微量滑移保护后端传动部件，避免断齿、轴断裂这类恶性故障。输出端为实心法兰轴结构，法兰端面预留的定位止口与螺栓孔，能够直接与作业端的联轴器、卷筒或者链轮直接连接，省去额外的连接转接部件，缩短整套传动系统的轴向安装尺寸。箱体底部的一体化安装底座，预留了四个长圆形安装孔，能够适配一定范围内的安装中心距偏差，降低现场安装基座的加工精度要求，底座与箱体之间的过渡圆角经过结构优化，避免应力集中导致的底座断裂问题。内部传动采用多级斜齿轮啮合布局，斜齿轮相比直齿轮拥有更大的啮合重合度，传动过程更平稳，噪音更低，

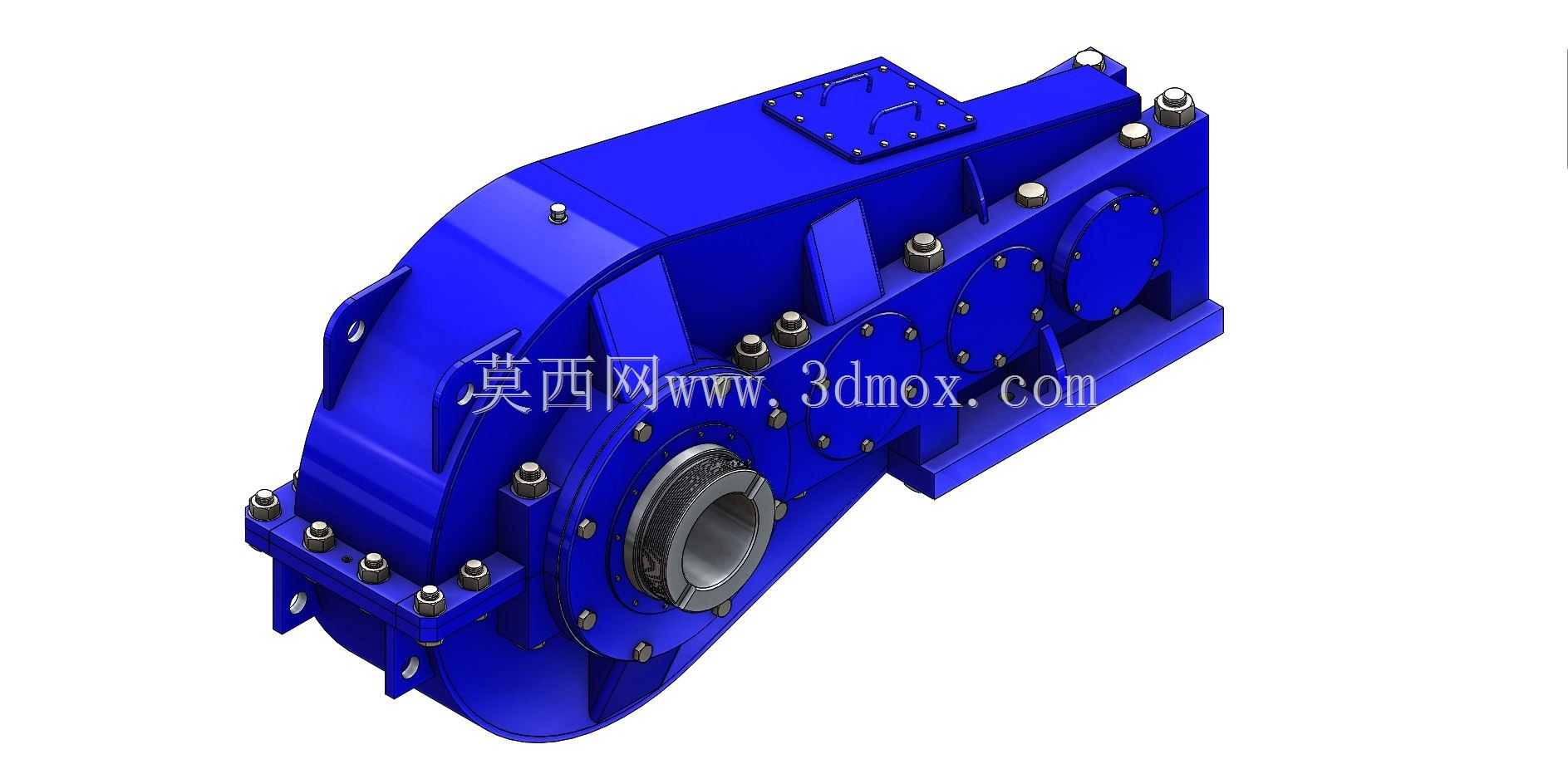

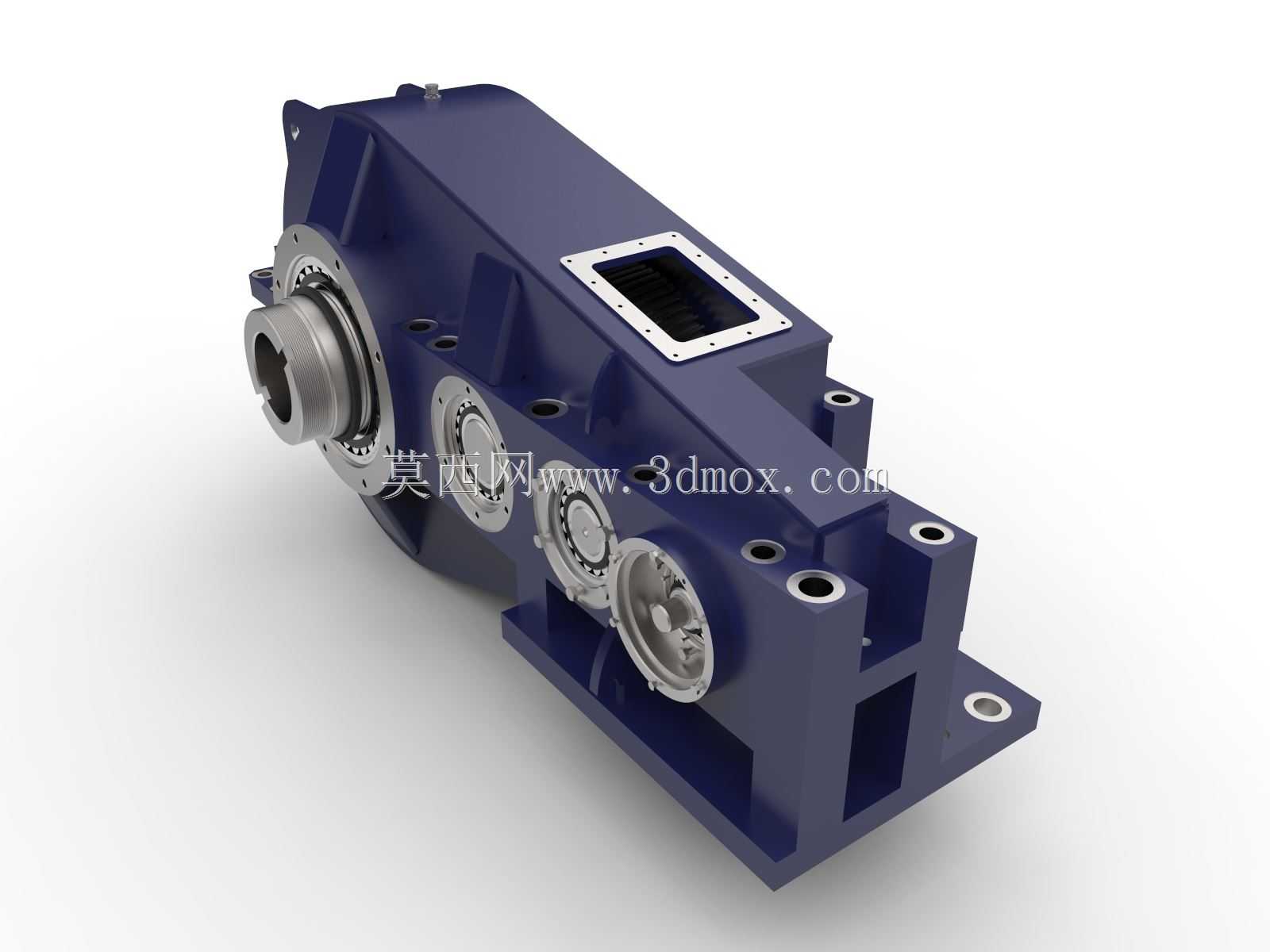

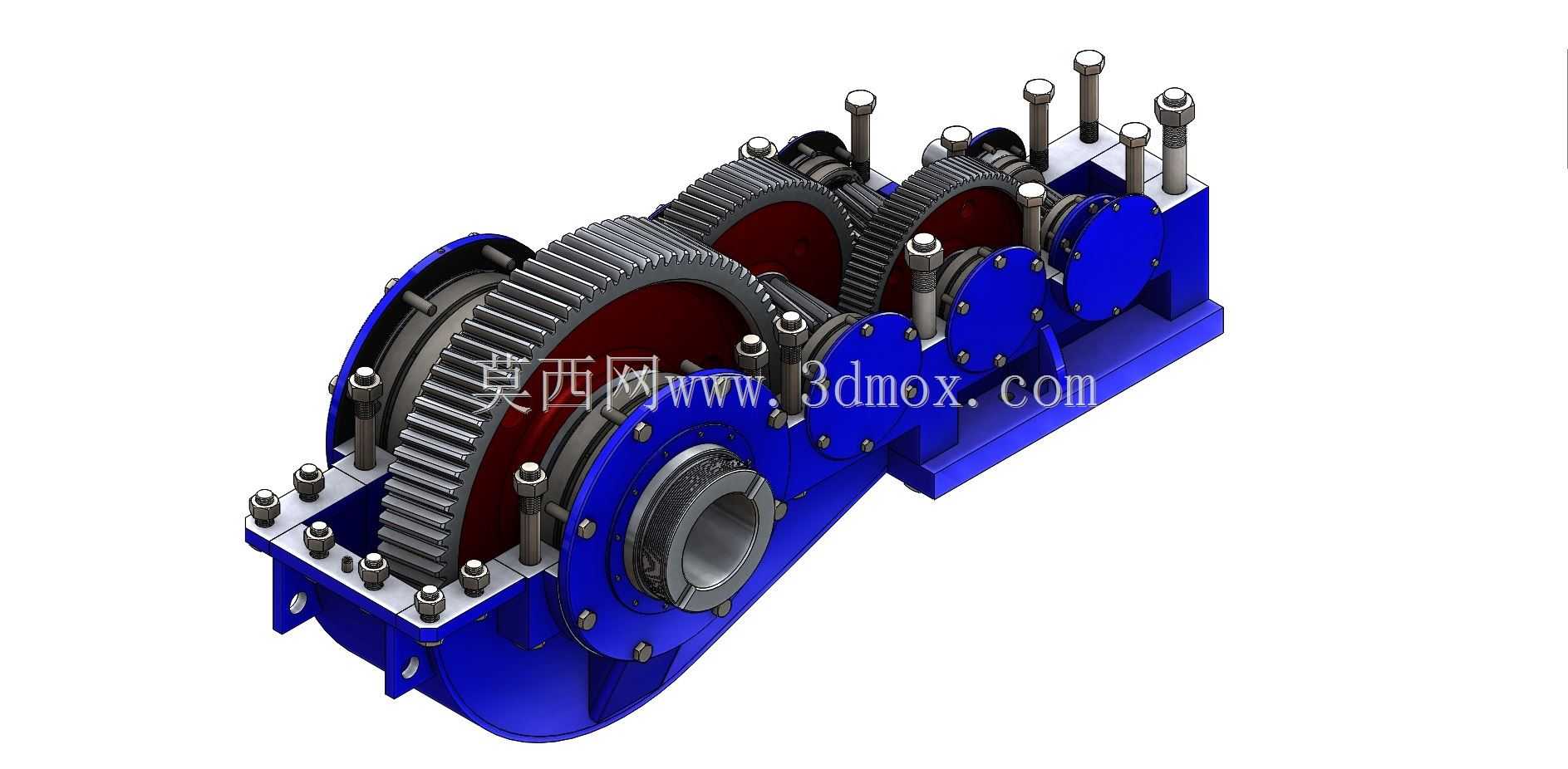

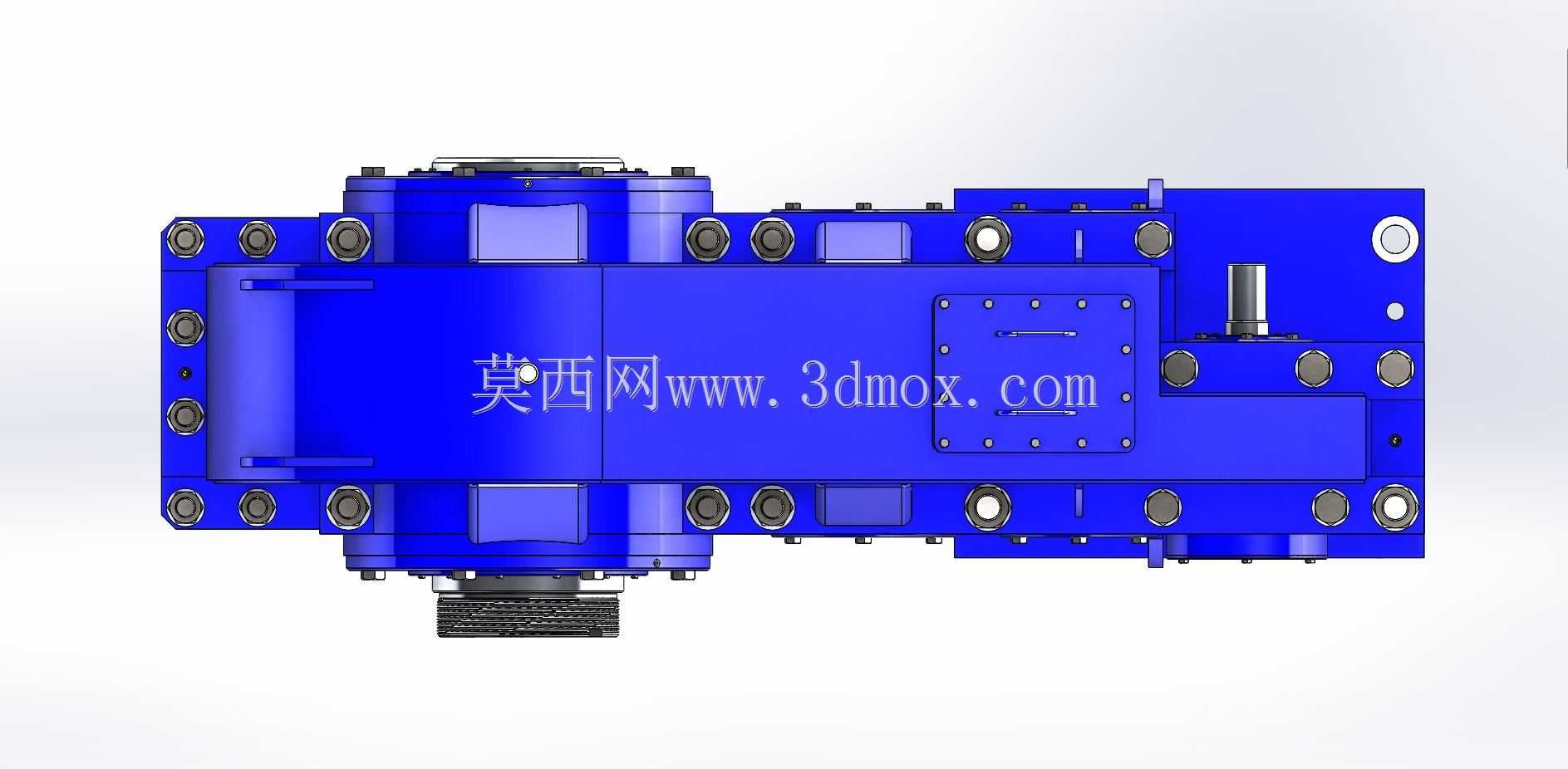

　　承载能力更强，每根传动轴都采用圆锥滚子轴承 paired 安装，能够同时承受径向载荷与轴向载荷，适配重载下齿轮啮合产生的轴向分力，轴承端盖处设置的双唇式密封圈，能够有效阻挡外部粉尘、水汽进入箱体内部，同时防止箱体内润滑油泄漏。箱体顶部设置的观察盖与透气塞，方便日常运维时检查内部齿轮啮合情况，透气塞能够平衡箱体内外气压，避免长期运行油温升高导致箱体内压力过大出现渗油问题，侧面预留的油位计与放油孔，能够快速掌握润滑油液位，方便定期更换润滑油。在安装边界上，整体轴向尺寸控制紧凑，输入轴中心高与输出轴中心高的差值经过优化，能够适配多数现有工业设备的安装基座尺寸，无需对原有设备基座进行大规模改造即可完成替换安装，箱体侧面的吊耳结构，方便车间内吊装转运，避免吊装过程中磕碰加工面或者密封部位。
