多规格3D打印水泵真空叶轮结构设计

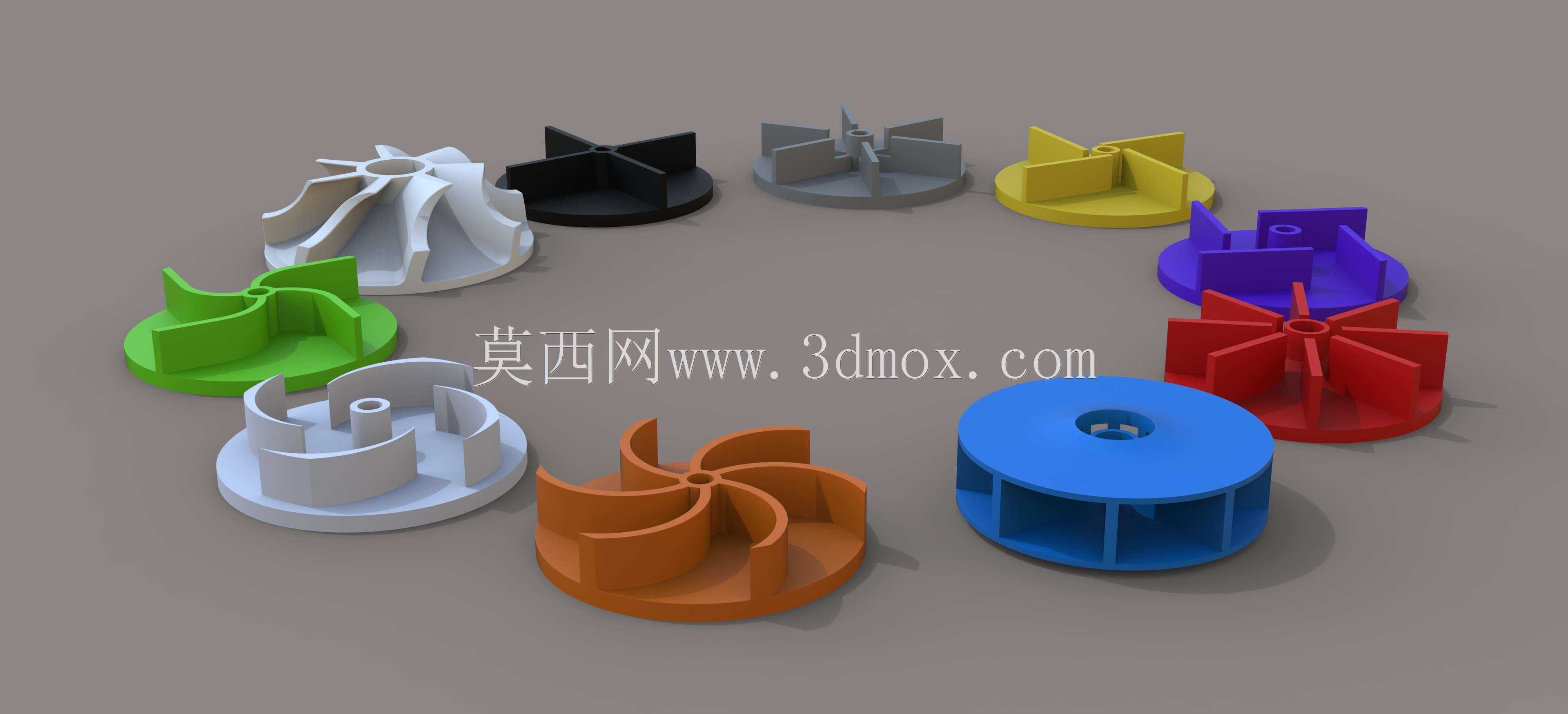

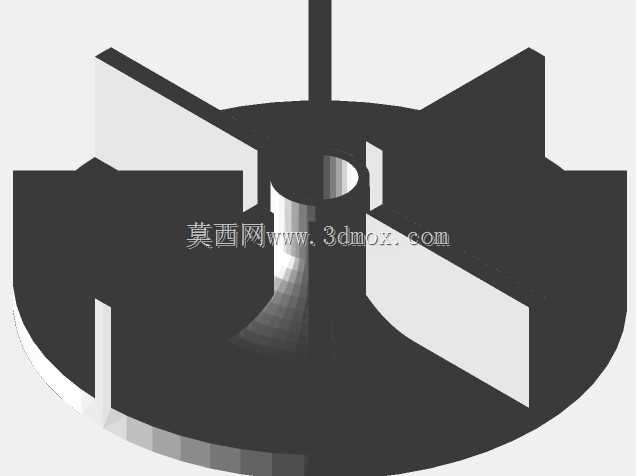

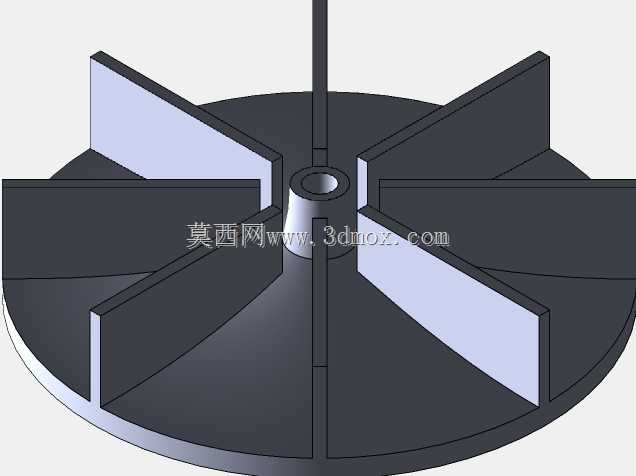

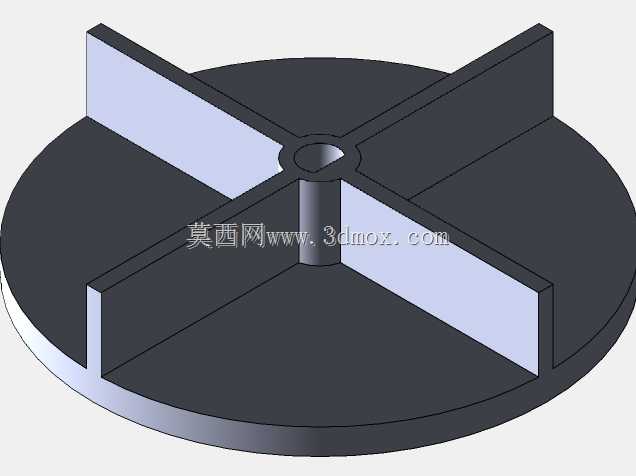

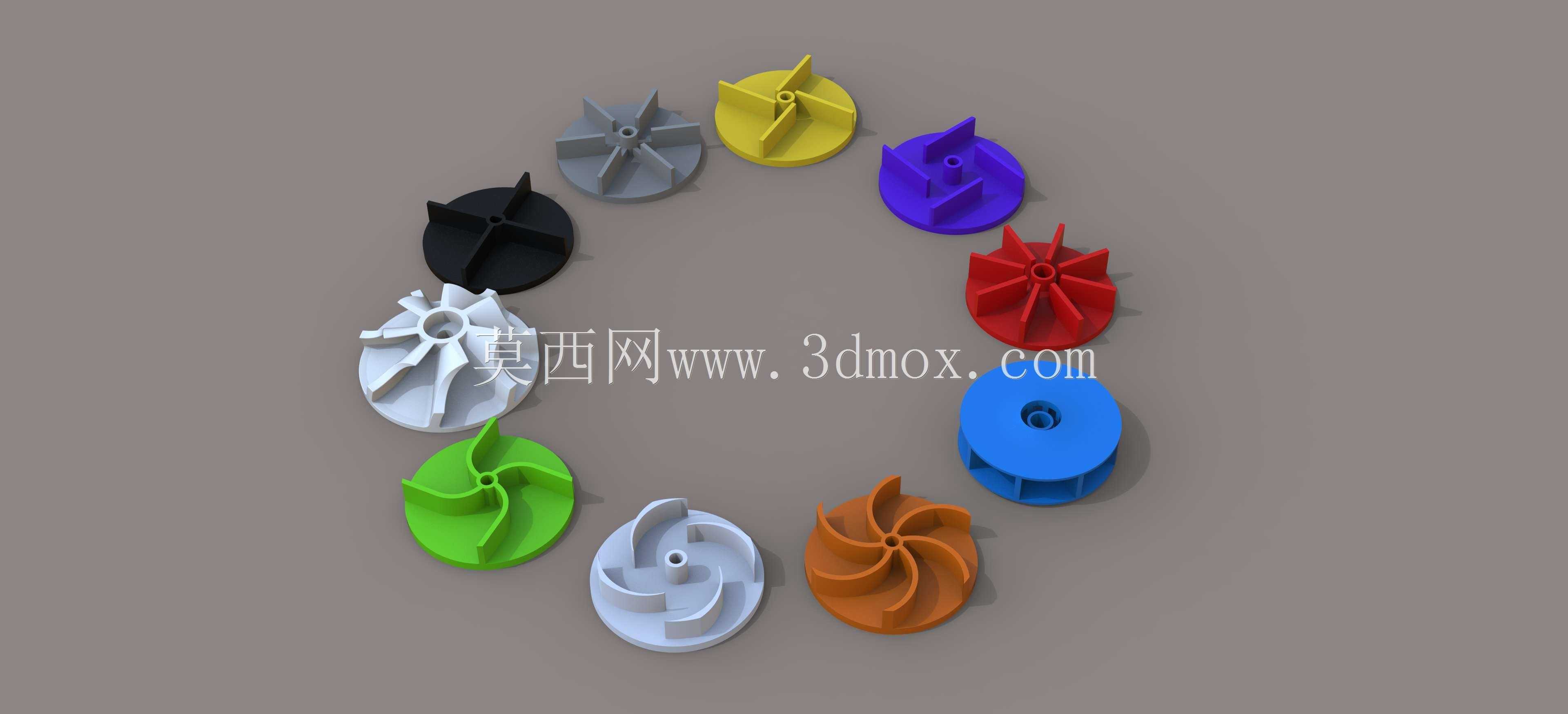

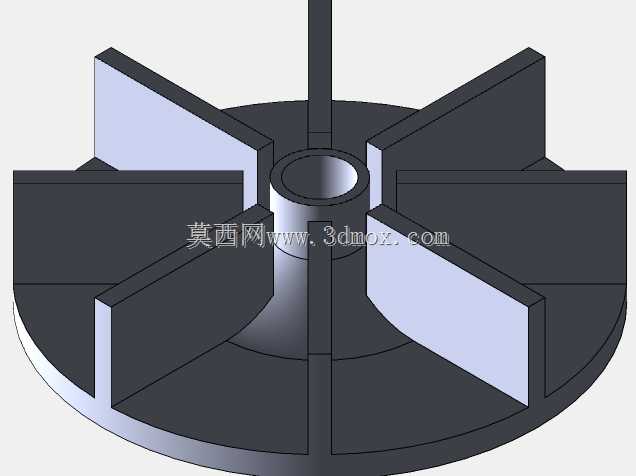

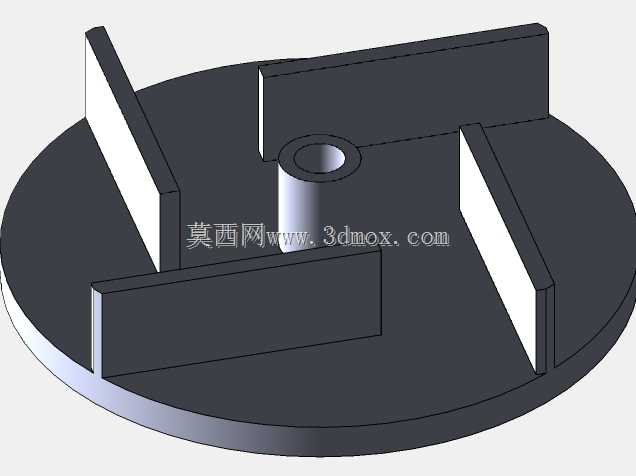

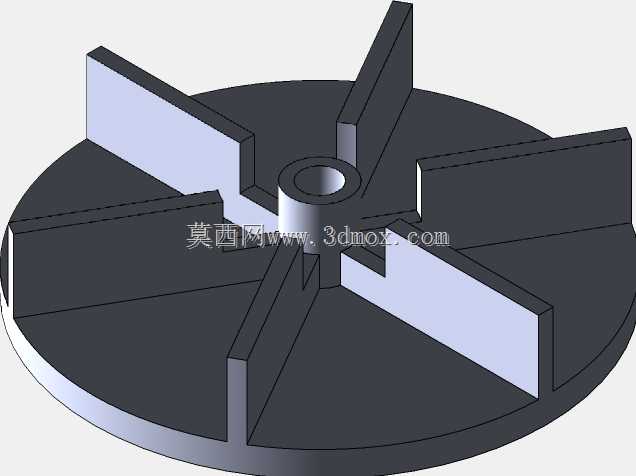

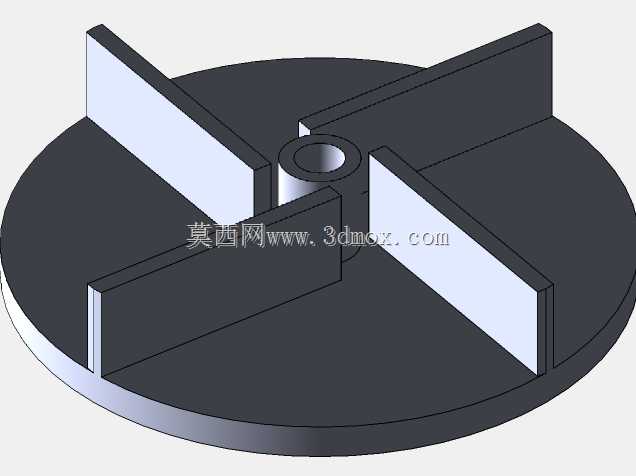

　　这类叶轮主要适配小型流体输送设备的核心做功单元，覆盖桌面级水冷循环、微型真空发生、小型排污输送、DIY散热系统等多个民用与小型工业场景，不同结构的叶轮对应不同的流体工况需求，在实际设备运行中直接决定流体输送的扬程、流量与运行稳定性。做这类叶轮的结构设计时，首先要匹配对应泵腔的安装边界，所有叶轮的轴向安装高度、中心轴孔直径都做了统一基准适配，中心轴孔带定位止口，能直接套在直径适配的电机输出轴上，轴孔深度匹配常规小型电机的轴伸长度，安装后叶轮端面和泵腔内壁的间隙控制在0.2-0.5mm区间，既避免运转时刮蹭泵腔壁，又能减少间隙回流带来的效率损失。不同叶型的设计逻辑完全对应实际工况：直叶片径向叶轮适合含少量细小杂质的污水输送，

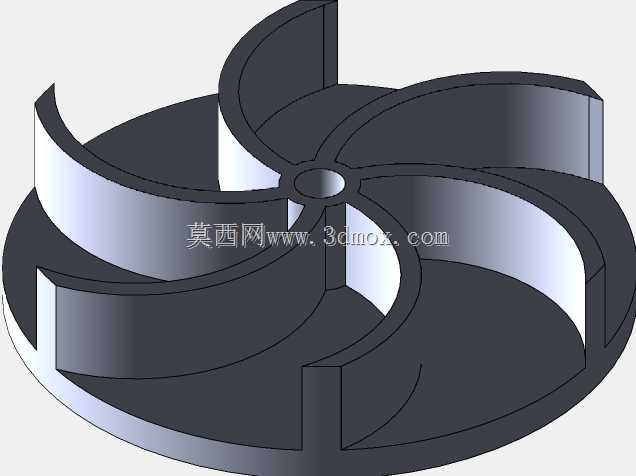

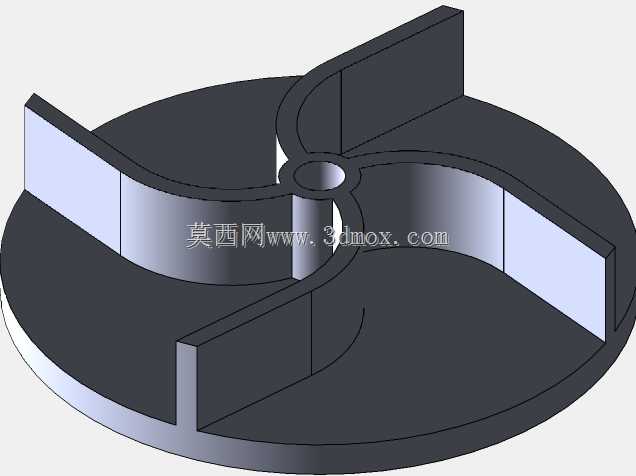

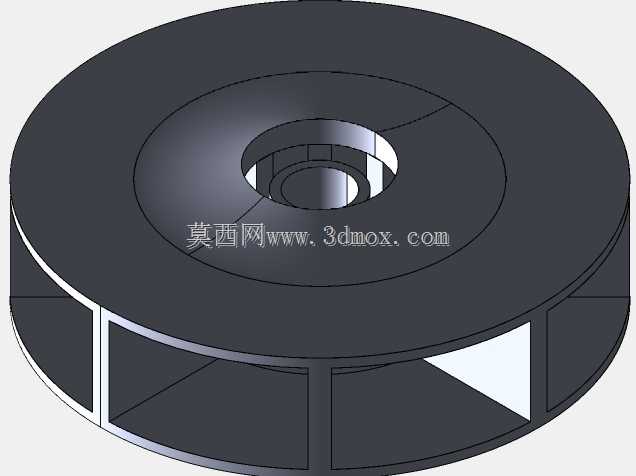

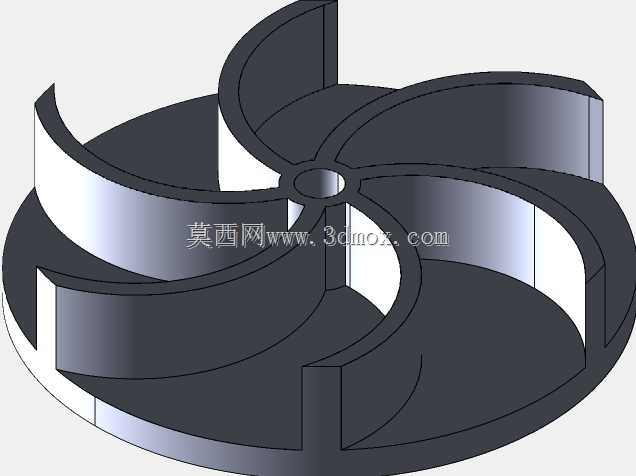

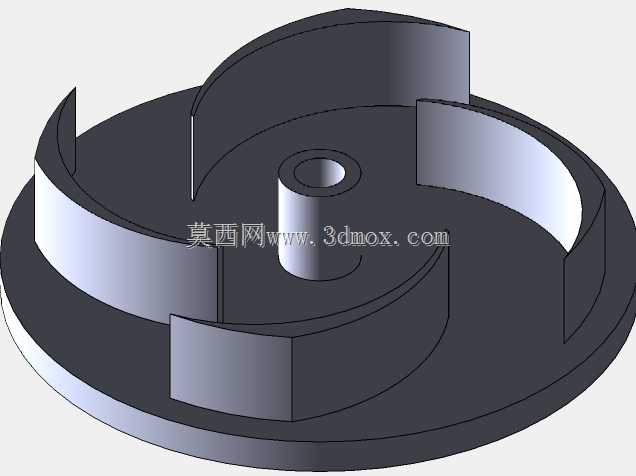

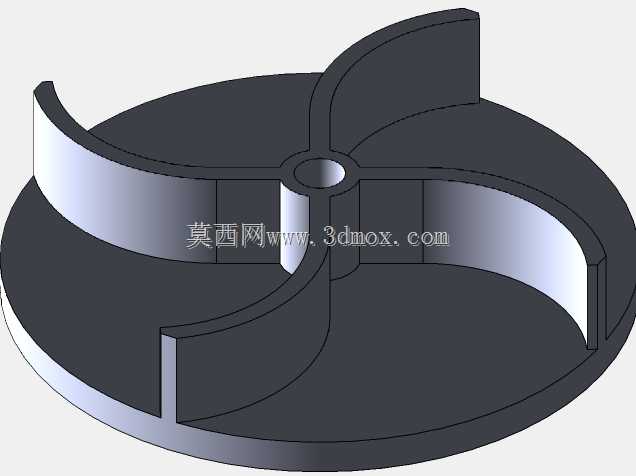

　　叶片厚度做了1.5mm的加强处理，边缘做R0.3的圆角过渡，避免杂质卡滞时叶片断裂，这类叶轮的流道更宽，过流能力强，不容易被纤维类杂物堵塞；后弯式圆弧叶片叶轮适配清水循环场景，比如桌面3D打印机的水冷散热系统、小型水族箱循环泵，叶片的出口安装角控制在25度左右，能在相同转速下获得更高的扬程，同时运行噪音更低，流体在流道内的流动更平顺，不容易产生湍流气蚀；前弯式叶片叶轮适配微型真空发生装置，比如小型桌面真空吸附平台、DIY负压拾取工具，这类叶轮的叶片曲率更大，能在相同转速下获得更高的负压值，满足小流量高负压的工况需求；闭式带盖板的叶轮适配高扬程清水输送，上下盖板把叶片完全包裹，能减少叶片端面的流体泄漏，容积效率比开式叶轮高15%左右，

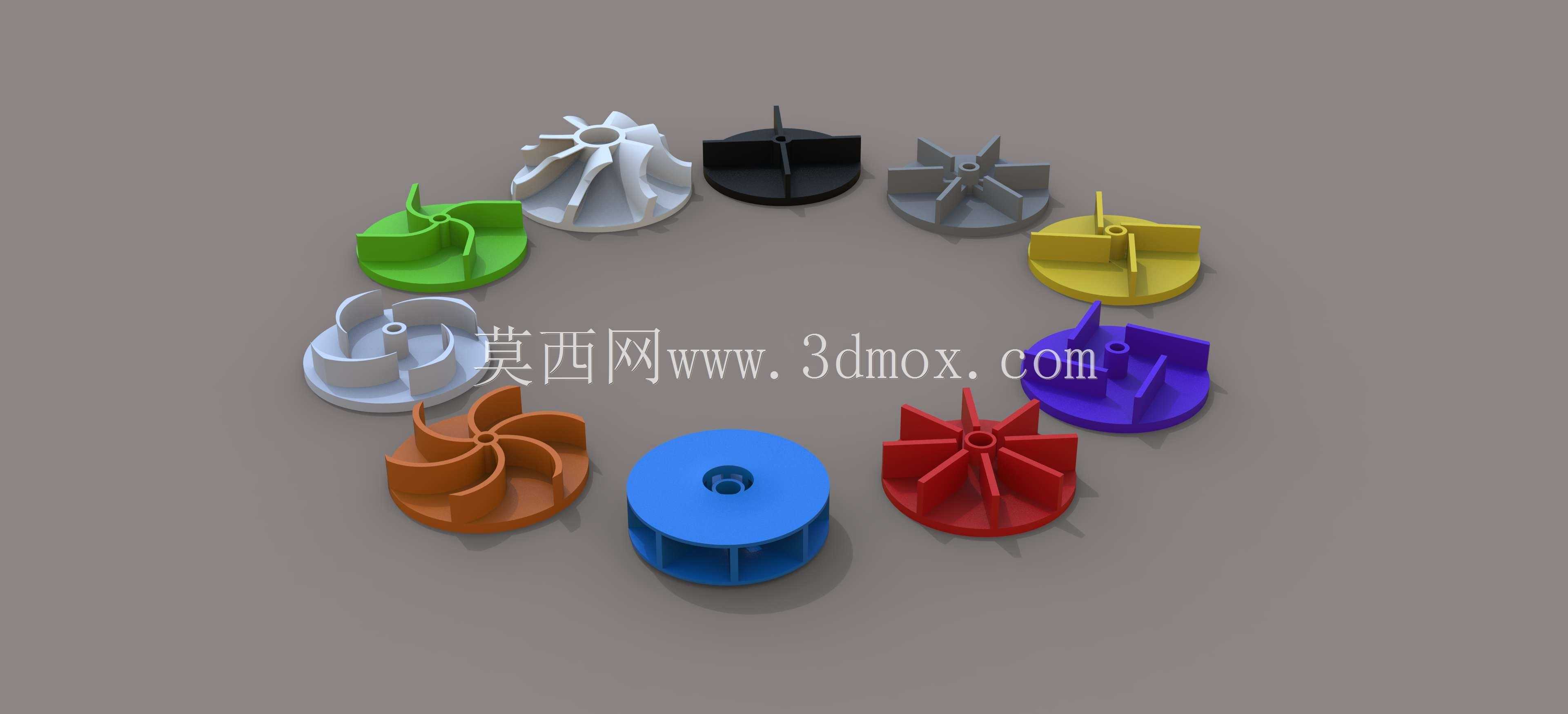

　　适合需要一定输送压力的小型供水场景。所有叶轮的外形直径都控制在统一尺寸区间，能适配同规格的泵体外壳，用户可以根据实际的流量、扬程需求更换不同叶型的叶轮，不需要改动泵腔、电机端盖等其他结构，大幅降低DIY改装和小批量生产的适配成本。设计时特意做了3D打印工艺适配，所有结构都没有小于45度的悬空面，不需要额外添加支撑就能直接用FDM工艺打印，叶片和盖板的连接位置都做了圆角过渡，避免打印时出现应力集中导致的层间开裂，打印完成后只需要简单去除底部的打印 raft 就能直接装配，不需要二次机加工。实际装配测试时，不同叶型的叶轮动平衡余量都控制在0.2g·cm以内，搭配常规的3000-6000转小型直流电机运行时，不会出现明显的振动，

　　轴孔和电机轴的配合采用过渡配合，打印完成后如果轴孔尺寸有轻微偏差，只需要用细砂纸简单打磨就能顺利装配，不需要额外做公差修正。这类叶轮的材料适配性也很广，用PLA打印可以满足常温清水循环场景，用PETG打印可以耐受60度左右的流体温度，用ABS或者尼龙打印则可以适配轻度腐蚀的流体工况，不同材料打印的叶轮都能保证足够的结构强度，在额定转速下不会出现叶片变形的问题。从流体仿真的验证结果来看，不同叶型的效率区间划分清晰，用户可以根据自己的实际工况参数直接选用对应结构的叶轮，不需要重新做流道设计，大幅缩短小型泵类设备的开发周期，不管是DIY爱好者做小型流体设备改装，还是小批量做定制化小型泵产品，都能直接适配使用。
