双立柱手动螺旋施压工装设备结构

项目分类:压力机 发布时间:2022-02-05 ID:537603
  • 双立柱手动螺旋施压工装设备结构
  • 双立柱手动螺旋施压工装设备结构
  • 双立柱手动螺旋施压工装设备结构
  • 双立柱手动螺旋施压工装设备结构

  在小型零部件装配、维修及小批量试制场景中,手动螺旋压力机是无需外接动力源即可完成压装、校直、冲压作业的核心工装,常见于五金维修工位、教学实训车间、小型五金加工点以及产品研发打样环节,尤其适合无气源、无电源的野外维修场景或是作业频次不高的零散压装需求,相比液压、气动类压装设备,它不存在管路泄漏、动力配套要求高的问题,整体结构简单可靠,日常维护仅需定期给传动螺纹加注润滑脂即可,故障率极低。

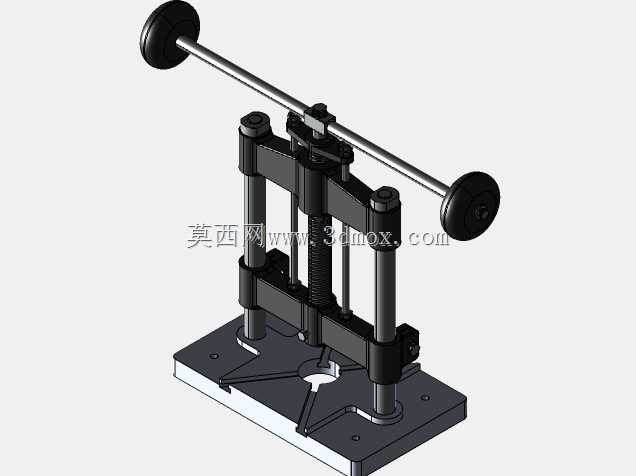

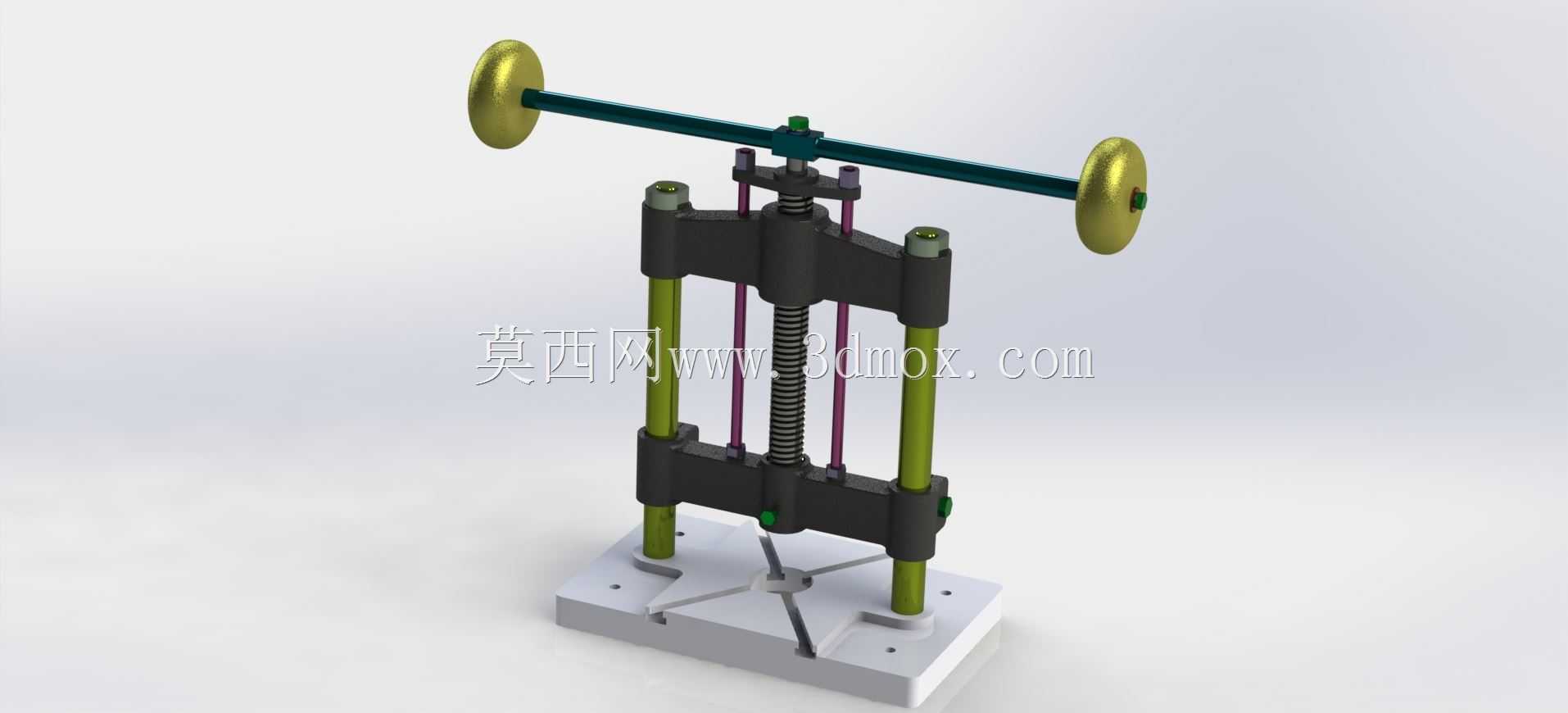

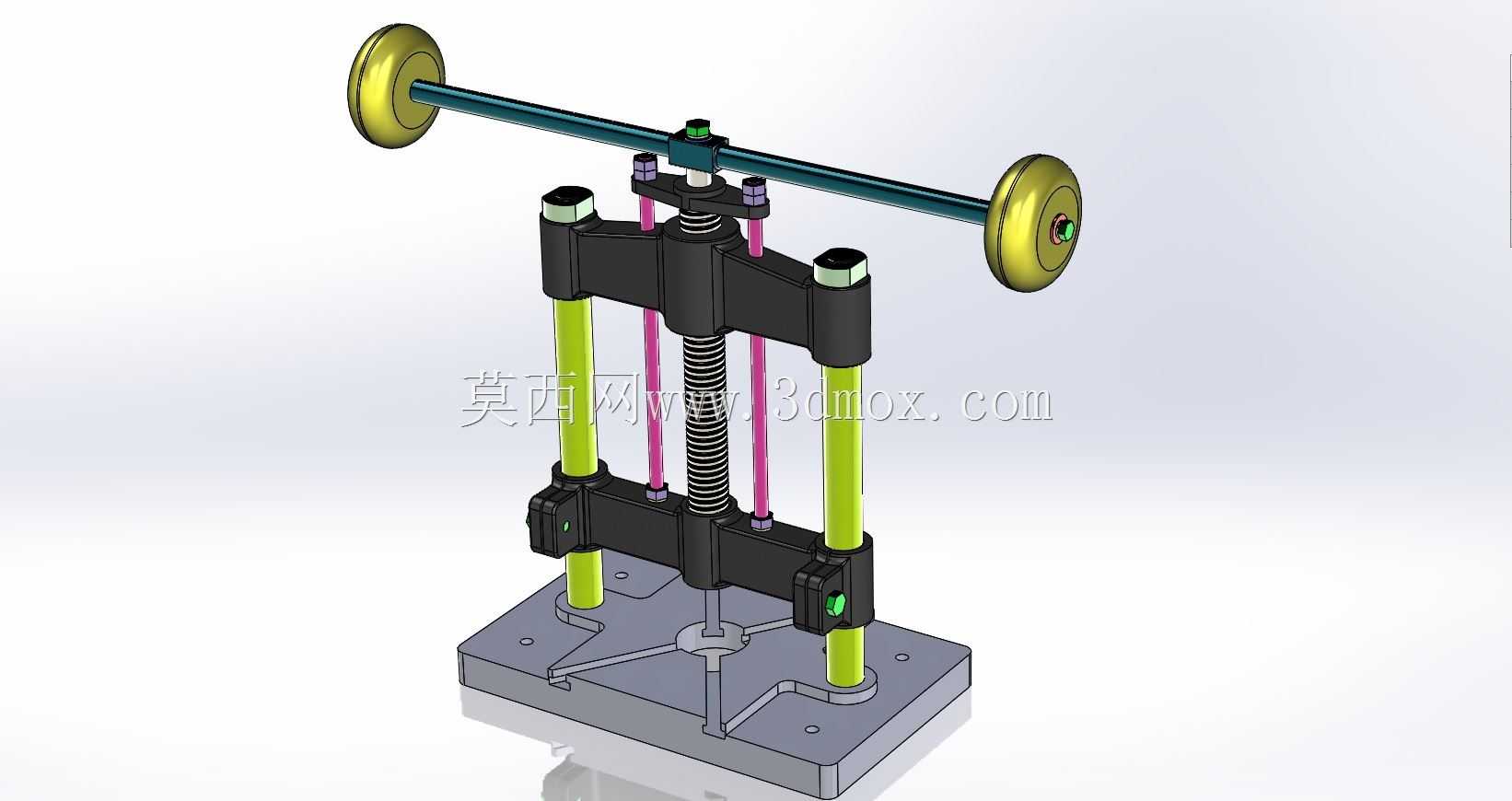

  这套双立柱手动螺旋压力机采用对称式双导柱承载结构,两根竖直导柱采用光轴加工,表面做硬化处理降低滑动摩擦系数,导柱上下两端分别与上横梁、底座通过锁紧结构固定,形成稳定的门式承载框架,相比单臂式手动压力机,双立柱结构在施压过程中不会出现悬臂偏载问题,压头的垂直运动精度更高,施压时的反作用力由两根导柱均匀承担,框架整体形变量更小,能保证压装作业时工件受力方向始终与压头轴线重合,避免压装偏斜导致的工件损伤或是压装不到位问题。

  核心传动部分采用梯形传动螺纹副,相比普通三角螺纹,梯形螺纹的牙型角更小,传动效率更高,同时具备更好的自锁性能,当停止转动手轮时,滑动座可在任意行程位置锁定,不会因施压反力出现自行回落的问题,作业安全性更有保障。顶部的操作手轮采用大直径圆盘式设计,两端配有配重式手轮盘,转动时力臂更长,操作人员施加较小的圆周力即可通过螺纹副放大获得数吨级的轴向压装力,手轮与传动丝杠的连接部位设置有止推轴承,可承受丝杠轴向传递的压装反力,降低转动时的摩擦阻力,操作更省力。

  滑动座部分与两根导柱配合的位置设置有耐磨导向套,导向套采用自润滑铜基材质,无需频繁加注润滑油即可保证滑动顺畅,同时导向套与导柱的配合间隙控制在合理范围,既不会因间隙过大导致压头摆动,也不会因间隙过小出现卡滞问题。滑动座下方集成有压头安装位,可根据不同作业需求更换平压头、V型压头、冲孔头等不同工装接头,适配不同类型的作业需求:压装轴承时可使用对应尺寸的套筒压头,避免轴承内外圈受力不均;校直轴类零件时可搭配V型块支撑,调整压头位置完成不同弯曲点的校直作业;薄板冲孔时可更换配套冲孔模头,完成小批量薄板件的冲孔加工。

  底座采用整体式铸铁平台结构,平台表面加工有T型槽,可通过T型螺栓快速固定配套工装夹具或是待加工工件,底座底部设置有安装孔,可通过膨胀螺栓将整机固定在工作台或是地面上,避免施压过程中设备出现移位。整机的安装边界需预留足够操作空间:设备正前方需预留至少400mm的操作空间用于上下工件,顶部手轮转动范围内不能有遮挡物,避免转动手轮时出现磕碰,设备左右两侧需预留100mm以上的间隙用于日常维护及导柱润滑作业。

  设计过程中需重点校核几个关键受力点:一是传动丝杠的压杆稳定性,需根据最大施压行程核算丝杠的长细比,避免施压时丝杠出现弯曲失稳;二是导柱的抗弯强度,需根据最大压装力及导柱跨距核算导柱的形变量,保证压头的运动精度;三是上横梁与底座的连接强度,需保证螺纹连接部位的预紧力足够,避免反复施压后连接松动;四是梯形螺纹副的接触强度,需保证螺纹牙的承压面积足够,避免长期使用后螺纹出现磨损变形导致传动精度下降。

  实际使用时,操作人员需先将工件放置在底座工作台中心位置,调整工件位置保证受压点与压头轴线重合,之后匀速转动顶部手轮,带动丝杠转动,驱动滑动座沿导柱向下进给,当压头接触工件后继续转动手轮施加压力,达到所需压装力后保持压力数秒,之后反向转动手轮带动压头回升,即可完成单次作业。作业过程中需注意禁止超行程施压,避免滑动座到达极限位置后强行转动手轮导致螺纹或结构件损坏,同时禁止在压头未对准工件时强行施压,避免偏载导致导柱变形或是丝杠弯曲。
