双工位立式自动组装装配设备

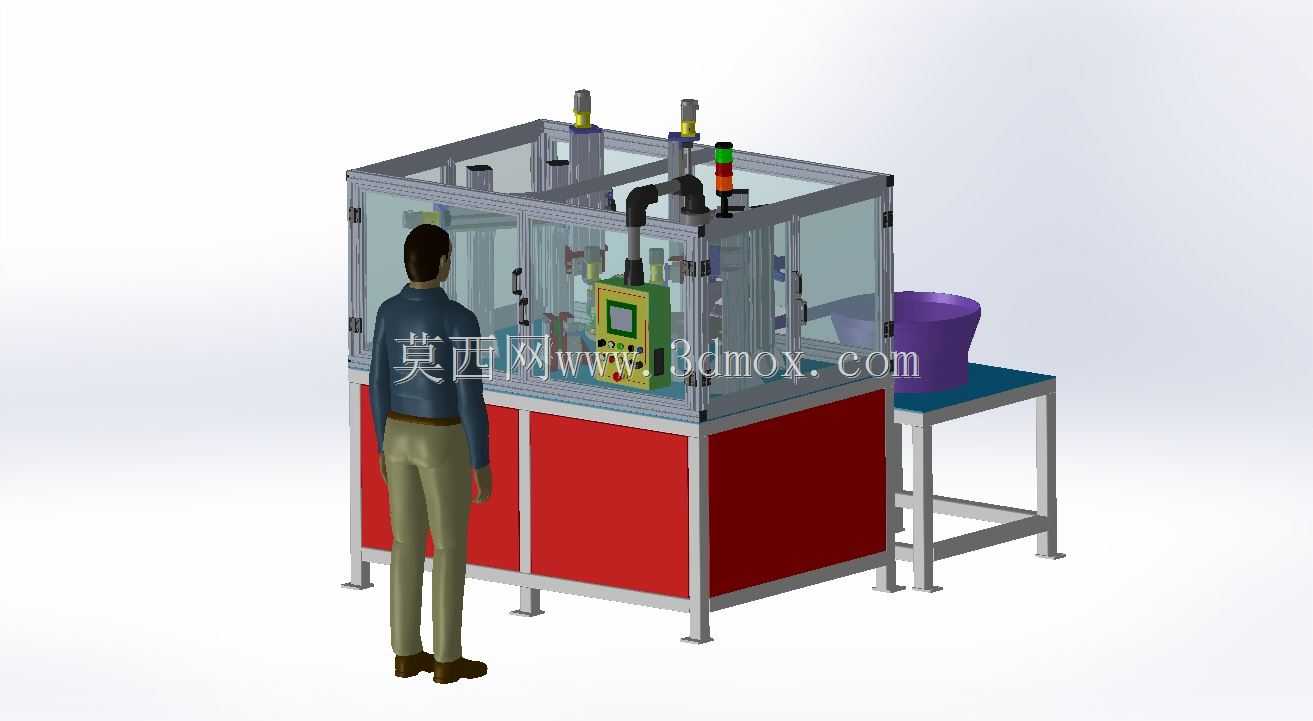

　　这款立式装配设备主要面向中小尺寸塑胶、五金组合件的自动化组装工序，常见于3C电子配件、小型家电零部件、汽车内饰小总成的量产产线中，可替代2-3名人工作业位完成压装、对位、预装等重复度高的装配动作，适配离散型制造车间的单元化生产布局，既可以单独作为工位使用，也能通过侧边接驳台对接上下游输送线，实现整线自动化流转。设备主体采用铝型材搭建框架结构，底部为碳钢焊接方管底座，底座外覆钣金封板预留检修门，内部可容纳气动控制回路、电气接线排、动力源转接模块，底座调平脚杯支撑高度可在15mm范围内调节，适配车间地面不平整的安装场景，整机占地长度约1600mm、宽度约1200mm、主体高度约1900mm，顶部警示灯最高处距地面2100mm，

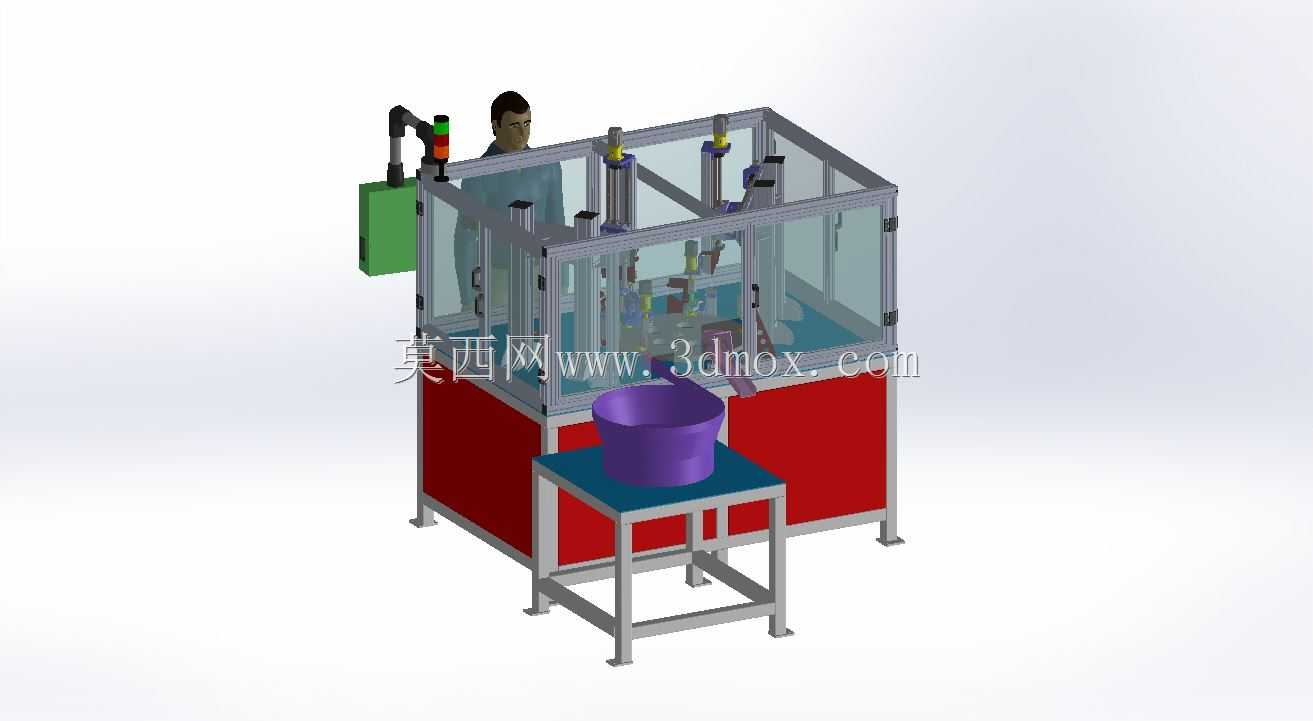

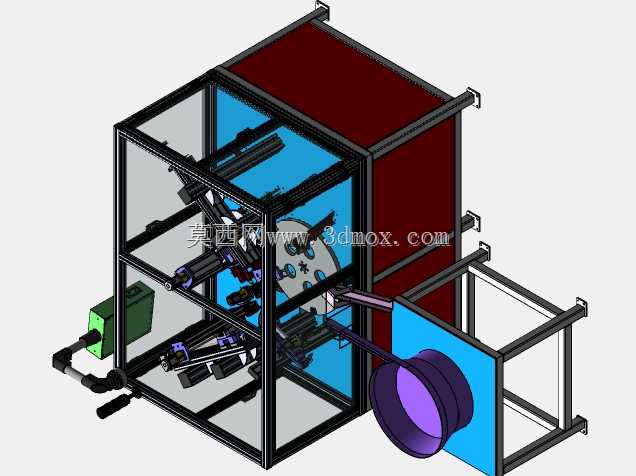

　　安装时需预留后侧600mm的检修通道、前侧800mm的操作维护空间，侧边接驳台宽度为400mm，高度与产线常用的750mm作业面齐平，可直接放置待装配料筐或对接皮带线。设备上部作业区域采用透明亚克力板做全封闭安全防护，仅预留物料取放的操作开口并配套安全光栅，当操作人员肢体伸入作业区时设备会立即暂停动作，避免压装、移位机构造成机械伤害，防护框架上预留了观察窗，可直观看到内部装配工位的运行状态，顶部三色警示灯可分别对应设备运行、故障、待料三种状态，方便车间现场管理人员快速识别设备工况。内部配置两套独立的压装执行单元，可同步完成两个工件的同工序装配，也可通过程序切换完成单工件的多工序分步装配，执行端预留了标准夹具安装接口，

　　可根据不同产品的装配需求快速更换压头、定位治具，压装行程、压力参数可通过操作面板上的触控屏调整，适配过盈量0.02-0.2mm的压装装配需求，压装位置重复定位精度可控制在0.05mm以内，满足多数民用工业品的装配公差要求。侧边配套的独立置物台采用方管焊接支架，台面为防静电胶皮铺设，可放置待装配的工件料篮、装配完成的成品周转箱，也可加装小型振动盘实现小零件的自动上料，设备的操作面板嵌入在正面防护框架上，高度设置为1400mm，符合站立操作的人机工程学要求，操作人员无需弯腰即可完成参数调整、手动调试、启停控制等操作。设计阶段优先考虑了设备的通用性与维护便捷性，所有气动管路、电气线路均沿铝型材槽道内布设，外部无裸露管线，既避免车间粉尘、

　　切削液对线路管路的侵蚀，也能减少管线剐蹭带来的安全隐患，框架连接处采用标准角码连接，无需焊接即可完成组装，后期改造工位、调整结构时可快速拆解重组，底座内部的气动三联件、断路器、IO模块均安装在导轨式安装板上，更换配件时无需整体拆解结构，可大幅缩短设备故障停机时间。针对装配过程中可能出现的工件卡滞、压装压力异常情况，设备内置了压力阈值报警、行程超限报警功能，当压装过程中压力超过设定值或未达到设定行程时，设备会自动回退并触发警示，避免损坏工件或设备结构，同时预留了IO扩展接口，可根据后续工艺需求加装视觉对位模块、螺丝锁付模块、气密性检测模块，拓展设备的工艺覆盖范围，无需重新搭建主体框架即可完成功能升级。
