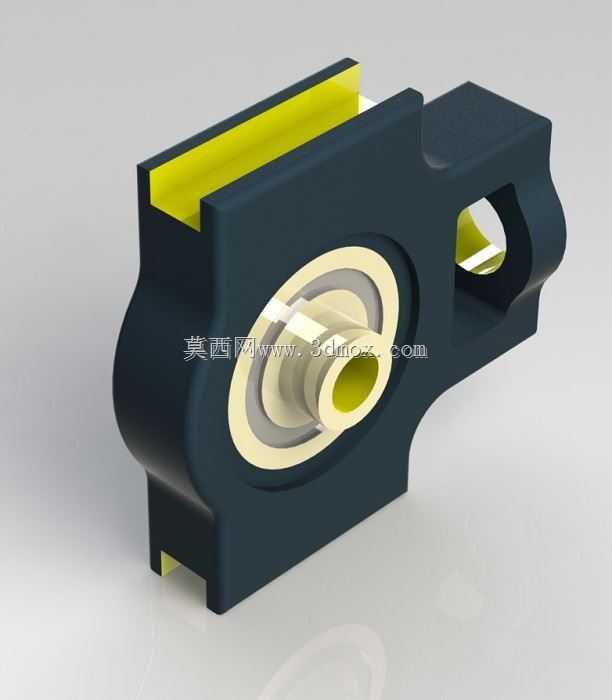

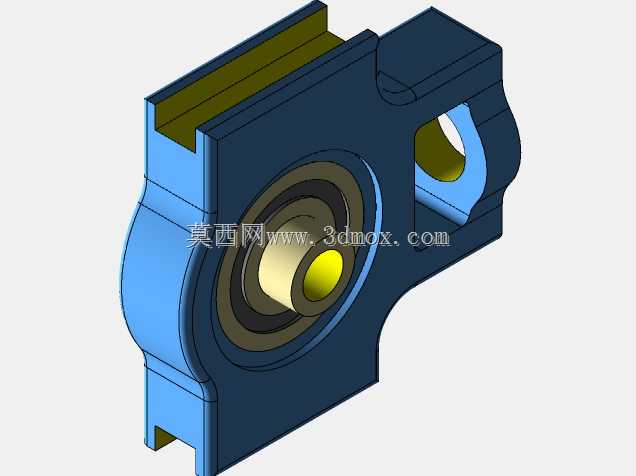

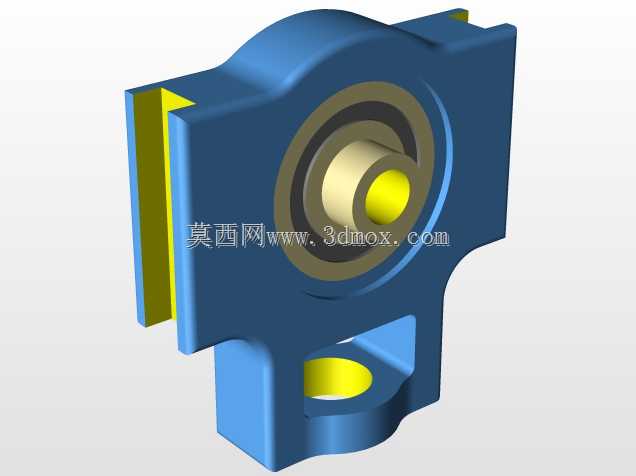

UCT型带滑块滚柱轴承座结构设计

　　在带式输送机、物料提升设备、长距离传动辊道这类需要张紧调节的传动场景里，常规固定式轴承座很难适配安装后中心距微调的需求，UCT型带滑块滚柱轴承座正是针对这类工况开发的支承部件。这类部件的核心作用是为滚柱轴承提供安装定位基准，同时依托自身的滑块式结构，可沿安装导轨方向调整轴向位置，实现传动带、传动链的张紧度调节，补偿长期运行后的部件磨损伸长量，避免传动打滑、跳齿这类故障。

　　从结构设计逻辑来看，该轴承座采用分体式滑块承载结构，主体分为轴承安装腔体与滑动导向座两部分。轴承安装腔体采用圆弧过渡的厚壁结构，内壁与滚柱轴承外圈采用过盈配合定位，腔体端部设置有挡边结构，可限制轴承外圈的轴向窜动，同时预留有密封件安装槽位，适配接触式橡胶密封圈，阻挡粉尘、切削液、物料碎屑进入轴承内部，适配矿山、建材、物流分拣这类多粉尘的作业环境。滑动导向座部分设计有平行的T型导向槽，可卡入设备机架的对应导轨内，导向槽的侧面加工有较高的平面度与平行度公差，保证滑动调节时无卡滞，调节过程中轴承中心高度始终保持一致，不会出现轴系偏斜的问题。

　　在安装边界尺寸设计上，该轴承座的中心高按照通用传动辊筒的安装尺寸系列做了匹配，导向槽的宽度适配常用的槽钢机架导轨规格，轴承安装孔的直径对应标准滚柱轴承的外圈尺寸，两端的安装固定位预留有螺栓锁紧空间，当调整到合适张紧位置后，可通过锁紧螺栓将滑块牢牢固定在机架导轨上，承受传动过程中的径向载荷与少量轴向冲击载荷。设计过程中针对承载区域做了壁厚加厚处理，在轴承孔下方的受力集中位置设置有加强筋结构，避免重载下出现腔体变形导致轴承抱死的问题，同时在滑块的非配合面做了减重处理，在保证结构强度的前提下降低整体重量，方便现场安装搬运。

　　实际选型应用时，这类滑块式轴承座多用于需要定期张紧调节的轴系支承场景，相比固定式轴承座，它不需要额外制作张紧调节支架，可直接安装在带导向槽的机架上，大幅减少现场安装的加工工作量。滚柱轴承的配置相比同尺寸的球轴承，能承受更大的径向载荷，适配重载传动的工况，比如砂石输送线的托辊支承、重型链板输送机的从动轮支承、农业机械的传动辊支承等场景。设计时需要注意导向槽与机架导轨的配合间隙控制，间隙过大会导致运行过程中出现振动，间隙过小则会出现调节卡滞，通常配合公差选取H8/f7的间隙配合，既保证滑动顺畅，又能控制窜动间隙在合理范围内。轴承腔体的同轴度公差需要控制在0.02mm以内，保证轴承安装后内圈与轴的配合无偏斜，延长轴承的使用寿命。另外在滑块的调节端通常会预留张紧螺栓的安装位，可通过调节螺栓推动滑块移动，实现张紧度的精准微调，不需要敲击部件就能完成位置调整，避免安装过程中对轴承座造成损伤。
