FBJ204带座外球面轴承立式支撑结构

项目分类:轴承座 发布时间:2022-02-05 ID:538228
  • FBJ204带座外球面轴承立式支撑结构
  • FBJ204带座外球面轴承立式支撑结构
  • FBJ204带座外球面轴承立式支撑结构
  • FBJ204带座外球面轴承立式支撑结构
  • FBJ204带座外球面轴承立式支撑结构
  • FBJ204带座外球面轴承立式支撑结构

  日常做输送线、小型农机、轻工辅机的结构排布时,这类带立式安装座的外球面轴承单元是出镜率极高的支撑部件,不用额外加工轴承安装孔位,也不用单独设计轴承端盖、密封结构,拿过来就能直接固定在设备机架上,能省不少结构设计的工时。很多刚入行的工程师做轴系支撑时,总想着自己拆分轴承、座体、密封件来单独选型建模,最后往往因为安装座的同轴度公差、密封间隙留得不合理,导致装配后轴承卡滞、运转时进灰漏油,反而不如直接选用这类成熟的一体式带座轴承单元可靠。

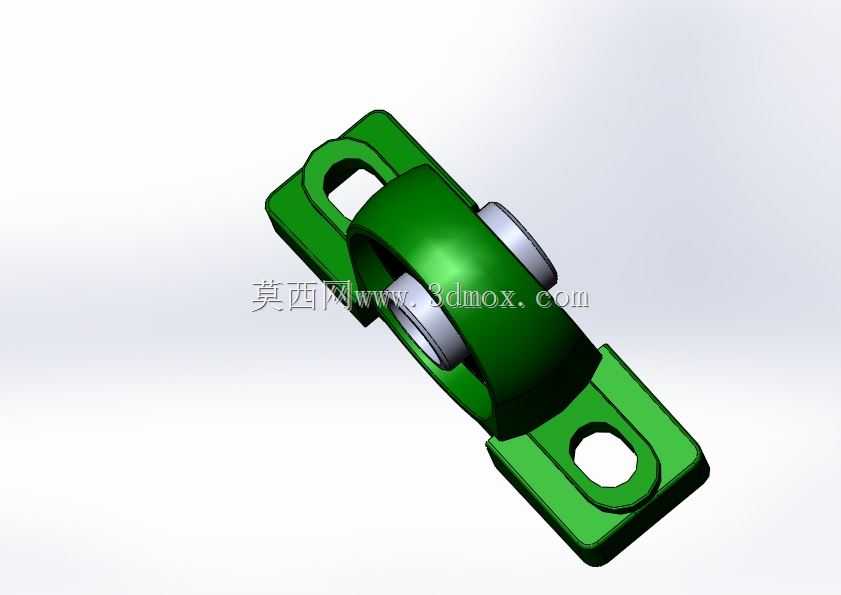

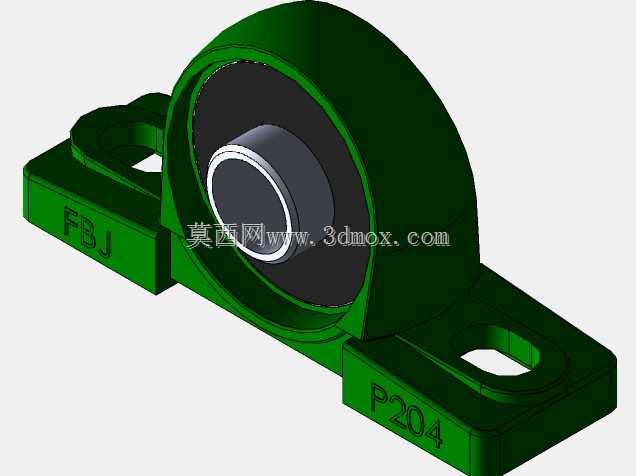

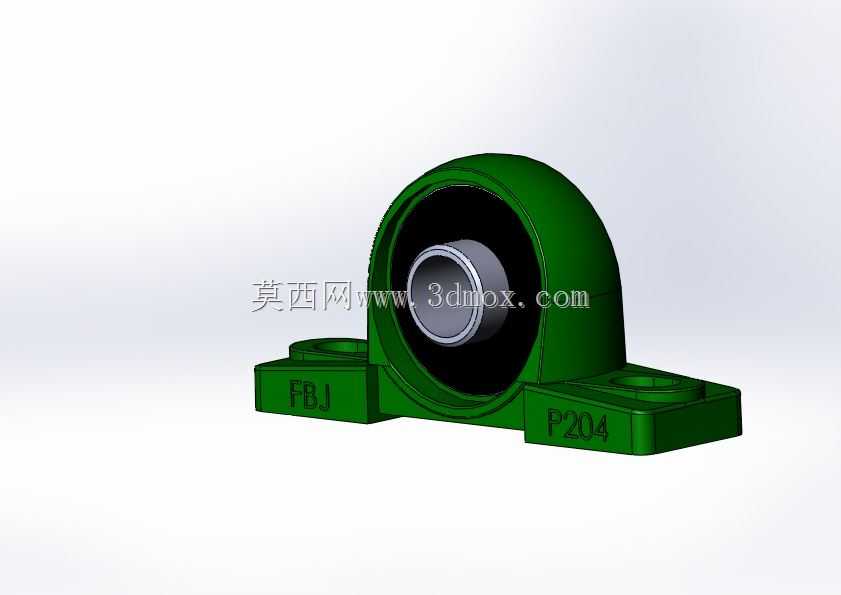

  这个FBJ204型号的轴承单元,核心功能是给直径匹配的旋转光轴提供径向支撑,同时允许轴在运转过程中存在微小的角度偏差——这也是外球面轴承自带调心性能的优势,很多现场安装时,机架的焊接变形、安装面的平面度误差,或者长轴跨距过大带来的轻微挠曲,都不会让轴承承受额外的附加载荷,能有效延长轴承的实际使用寿命。座体采用的是立式菱形带两个安装耳的结构,两个安装耳上开有长圆形的安装孔,不是圆孔,这点设计非常贴合现场安装的实际需求:现场固定时如果机架上的螺栓孔位存在小范围的加工误差,不用重新扩孔攻丝,稍微调整轴承座的位置就能对准螺栓,安装容错率很高。

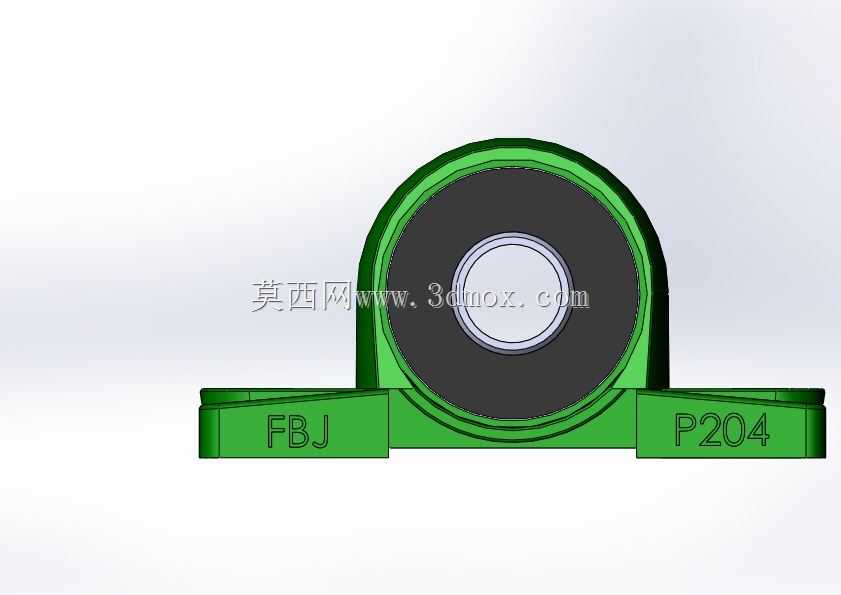

  从结构设计的逻辑来看,这个部件的建模过程要优先保证几个核心尺寸的准确性:首先是轴承内孔的直径公差,要和对应规格的轴径配合公差匹配,一般是采用过渡配合的公差带,方便装配同时不会出现跑内圈的问题;其次是两个安装孔的中心距,这个尺寸直接决定了能不能顺利装到预设的机架位置上,建模时不能随意改动;然后是轴承中心到安装底面的高度,这个尺寸关系到整根轴的安装高度,要是和配对的另一个轴承座高度不一致,轴装上去就会出现别劲的情况,运转时阻力会大幅升高。座体的曲面部分是包裹轴承外圈的承载结构,建模时要注意壁厚的均匀性,要是壁厚差太大,铸造生产时容易出现缩孔、应力集中的问题,实际承载时也容易在壁厚突变的位置断裂。

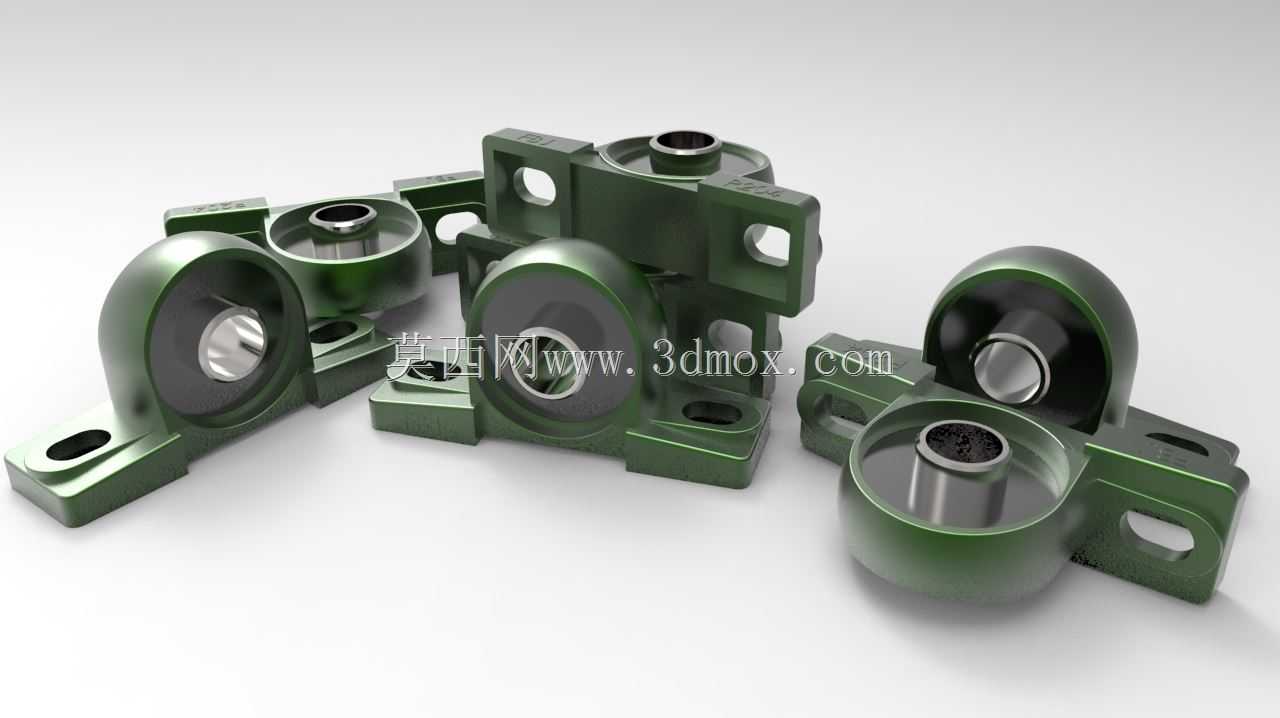

  实际应用场景里,这类轴承座常用在皮带输送机的托辊支撑、小型食品包装线的辊筒传动、农用脱粒机的辊轴支撑、小型风机的叶轮轴固定这些位置,这些场景的共同特点是载荷不算特别大,但是安装环境往往不算精密,存在一定的粉尘、溅水情况,这类带座轴承自带的密封结构能挡住大部分外界杂质,不用额外设计密封防护。安装的时候要注意,两个配对的轴承座要先初步固定在机架上,穿入轴之后再逐步拧紧安装螺栓,不要先把一个轴承座完全锁死再穿轴,不然很容易让轴承承受额外的安装应力。另外,座体的安装底面要尽量和机架表面贴合,不要有悬空的位置,如果机架表面平面度太差,可以加薄铜皮调整,避免螺栓拧紧后座体出现变形,挤压轴承外圈导致卡滞。

  建模的时候还要注意细节结构的还原:轴承两端的密封盖是和轴承外圈配合的,不要和内圈做成一体,不然就失去了相对旋转的结构逻辑;安装耳的位置做了局部的加厚处理,因为螺栓拧紧时这个位置会承受比较大的压紧力,加厚之后能避免安装时压裂座体;轴承外圈和座体的配合是球面配合,这部分的球面半径要准确,不然调心的功能就没法实现,要是建模时把这个配合面做成圆柱面,那整个部件的核心功能就错了。很多新手建模时容易忽略这个球面配合的结构,直接把轴承和座体做成固定连接的一体结构,做出来的模型看着外形差不多,但是完全不符合实际的工作原理,拿去做装配仿真或者工程出图都会出问题。

  在做设备选型的时候,这个型号的轴承座要匹配对应载荷等级的使用场景,不能用在重载冲击的工况下,比如破碎机、重型压力机的主轴支撑就不能用这类轻型带座轴承,它的座体是铸铁材质,抗冲击能力有限,重载下容易出现座体断裂的问题。日常维护的时候,这类轴承一般自带注油孔,可以定期补充润滑脂,不用频繁拆解,维护成本很低,这也是它在轻工输送设备里被广泛使用的原因之一。
