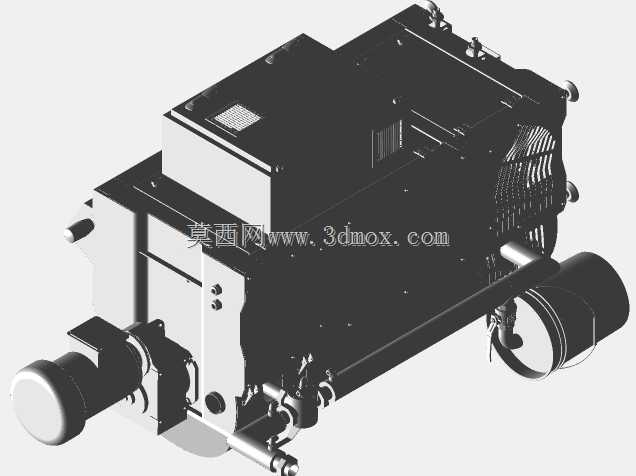

改进型巧克力球磨精炼加工设备结构

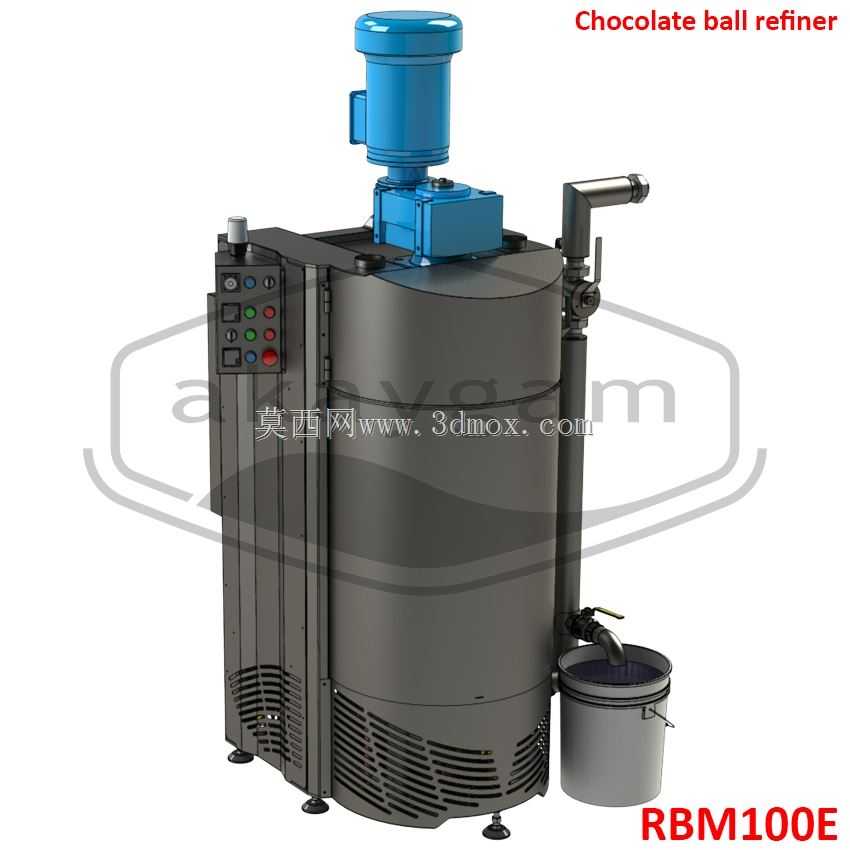

　　该设备为巧克力生产工序中的核心精磨处理单元，主要应用于中小型巧克力制品生产车间、手工巧克力工坊的浆料精细化加工环节，可完成巧克力原料从粗混状态到符合细度要求的成品浆料的连续研磨精炼作业，替代传统多台辊磨设备串联的冗长工序，单台设备即可完成混料、研磨、均质、保温存储的全流程处理，减少浆料在不同设备间转运带来的污染风险与温度波动影响。设备主体采用立式圆柱罐体结构作为研磨腔主体，这种结构设计能最大化利用垂直安装空间，相比卧式研磨设备占地面积更小，罐体底部设置带倾斜角度的导流坡面，能让腔体内的浆料在搅拌研磨过程中自然向出料口位置汇聚，避免腔体内出现浆料滞留死角，减少不同批次生产间的原料残留与清理工作量。罐体顶部安装驱动单元，

　　采用立式直联减速结构，动力输出端直接连接腔体内的研磨搅拌组件，省去了皮带传动、链轮传动等中间传动环节的功率损耗，同时降低传动部件的日常维护频次，驱动电机上方设置独立的散热端盖，配合电机壳体的散热筋结构，可在长时间连续运行工况下保持电机绕组温度处于合理区间，避免过热触发保护停机影响生产连续性。罐体侧面集成了控制操作面板，所有操作按钮、状态指示灯均集中布置在操作人员站立即可触及的高度区域，面板采用防水密封结构，可耐受生产车间日常清洁时的水汽飞溅，面板旁设置竖向走线槽，所有控制线缆、动力线缆均通过封闭线槽排布，避免线缆外露被浆料飞溅污染或被车间周转设备剐蹭破损。罐体侧上方设置出料管路，管路采用快装卡箍连接结构，

　　可根据生产需求快速更换不同口径的出料接头，适配不同规格的浆料承接容器，管路转角处采用大圆弧弯头设计，减少高粘度巧克力浆料输送时的阻力，避免管路拐角处出现浆料干结堵塞的问题。罐体旁侧设置独立的出料承接工位，配套的接料桶可直接放置在设备底部的预留安装位，接料桶上方设置出料阀控制手柄，操作人员可在接料位置直接调节出料流量，无需往返操作面板。设备底部设置可调式支撑脚，可根据车间地面的平整度调节每个支撑脚的高度，保证设备整体处于水平安装状态，避免运行时因罐体倾斜导致内部研磨组件受力不均，出现异常磨损或运行振动超标的问题，支撑脚底部设置防滑橡胶垫，可增大与地面的摩擦力，降低设备运行时的振动传递与运行噪音。设备的散热通风结构集中布置在罐体下部的环向区域，采用格栅式通风口，通风口内侧设置可抽拉的防尘滤网，可阻挡车间内的粉尘进入设备内部的动力舱，日常维护时只需抽出滤网清理即可，无需拆解设备壳体。从安装边界来看，设备主体为圆柱形结构，安装时需在罐体周边预留不小于600mm的操作维护空间，尤其是控制面板侧、出料侧需预留足够的操作人员站位与容器周转空间，顶部驱动单元上方需预留不小于300mm的散热空间，避免顶部通风受阻影响电机散热。设备的研磨腔内部采用特殊的耐磨衬层设计，配合腔体内的研磨介质球，可在持续搅拌过程中对巧克力浆料中的可可粉、糖粉、乳粉等固体颗粒进行反复冲击、研磨、剪切，

　　将浆料的固体颗粒细度稳定控制在巧克力生产要求的18-25μm区间，同时在研磨过程中通过夹套层的恒温介质循环，保持腔体内浆料温度恒定在45-50摄氏度的工艺区间，避免温度过高导致可可脂风味劣变，或是温度过低导致浆料粘度升高影响研磨效率。相比传统的RBM100型设备，该改进型号优化了驱动单元的安装结构，降低了设备整体的重心高度，运行时的振动幅度更小，同时改进了出料管路的布置角度，出料速度更快，残留浆料更少，另外优化了控制按钮的布局逻辑，将启动、停止、急停、温度调节等高频操作按钮布置在面板最易触及的区域，降低操作人员的误操作概率。在实际生产场景中，该设备可适配不同配方的巧克力浆料生产，包括黑巧克力、牛奶巧克力、白巧克力等不同品类，只需根据产品工艺要求调整研磨时间与温度参数即可，无需更换设备内部的核心组件，设备的进料口设置在罐体顶部的侧方位置，可搭配上游的混料设备实现管道自动进料，也可采用人工投料的方式适配小批量多品种的生产模式，进料口设置带密封胶条的翻盖，投料完成后可盖合密封，避免研磨过程中浆料飞溅或是外界杂质落入腔体内。
