工业传动用筒形弧面凸轮结构

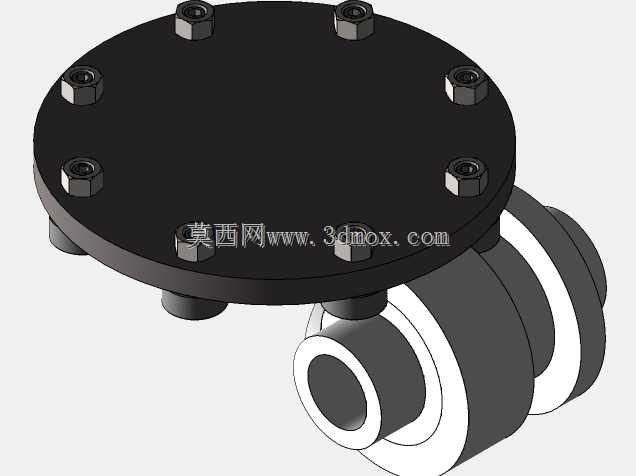

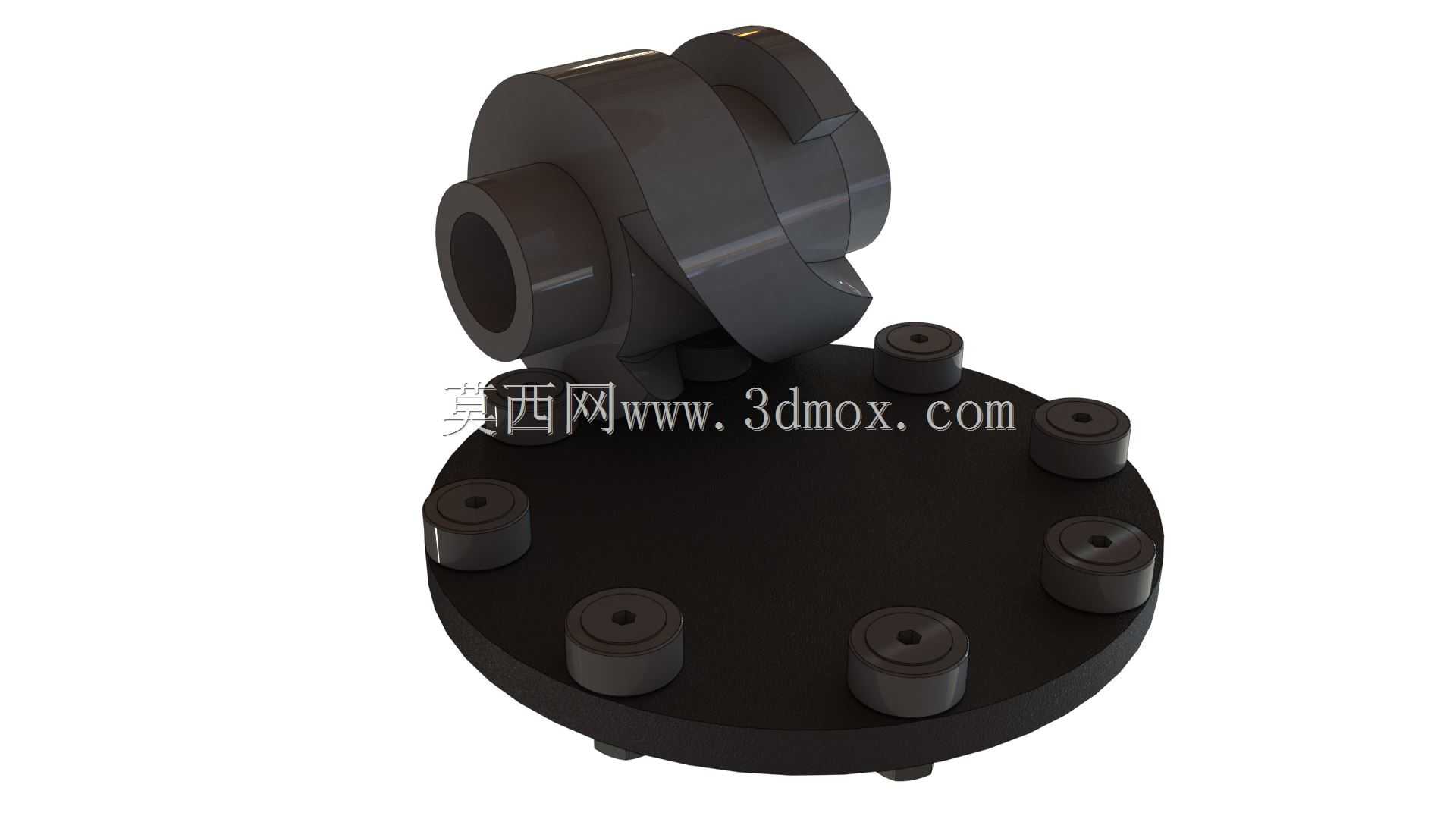

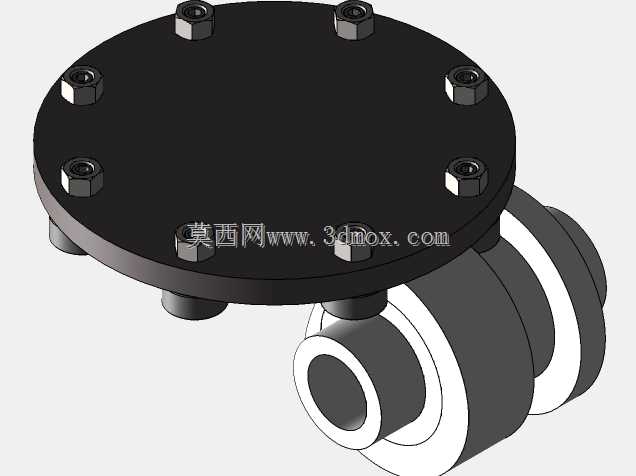

　　这类弧面筒形凸轮多应用在自动化产线的间歇分度工位，常见于包装机械、自动装配专机、多工位转台设备的核心传动环节，承担将连续回转输入转化为步进式分度输出的功能，相比槽轮机构具备传动扭矩大、分度精度高、运转冲击小的优势，在高速轻载到中速重载的分度场景都有适配空间。从结构设计来看，该凸轮采用弧面廓面与输出端分度盘滚子啮合的传动形式，凸轮本体的回转轴线与分度盘轴线呈空间垂直交错布置，安装底座采用圆形法兰式结构，底座上均匀布置8个内六角安装螺孔，螺孔沿法兰圆周等距分布，安装时可通过穿装螺栓将整个凸轮机构固定在设备的安装基板上，法兰底面为精加工定位面，能保证安装后凸轮轴线与设备安装面的平行度要求，避免因安装偏斜导致啮合侧隙不均、

　　滚子磨损加剧的问题。凸轮工作廓面经过空间曲面拟合设计，廓面的升程段、停歇段曲线平滑过渡，升程段的压力角控制在许用范围内，保证传动过程中凸轮对分度盘滚子的作用力方向合理，减少运转过程中的侧向分力，降低支撑轴承的径向载荷；停歇段廓面与滚子保持无间隙贴合，保证分度盘在停歇工位的定位刚性，避免工位偏移影响加工或装配精度。凸轮的输入轴端为空心轴结构，可通过键连接与驱动电机、减速器的输出轴直连，也可加装同步带轮、链轮实现远距离动力输入，轴端的内孔可根据不同的输入轴径做适配调整，空心结构也能减轻整个构件的自重，降低高速回转时的转动惯量，提升启停响应速度。分度盘上的滚子采用圆柱鼓形结构，安装在分度盘的定位销孔内，滚子可绕自身轴线自由回转，

　　与凸轮廓面啮合时为滚动摩擦，相比滑动摩擦能大幅降低廓面磨损，延长机构的维护周期，滚子的安装位置精度直接决定分度精度，设计时销孔的位置度公差需严格控制，避免出现分度误差超差、转位卡滞的问题。在实际设备选型适配时，需要先确认设备要求的工位数、分度角、输入转速、输出扭矩参数，匹配对应廓面曲线的凸轮型号，同时要核算安装法兰的螺栓孔分布圆直径、输入轴的轴径与键槽尺寸、凸轮本体的最大回转半径，确保构件装入设备后不会与周边的送料机构、夹紧机构产生运动干涉；安装时要先调整凸轮与分度盘的中心距，保证啮合侧隙在合理区间，侧隙过大会导致分度冲击、定位精度下降，侧隙过小则会加剧廓面与滚子的磨损，甚至出现运转卡滞的情况。日常运维过程中，

　　需要定期在凸轮廓面与滚子的啮合部位涂抹润滑脂，减少摩擦损耗，同时检查安装螺栓的预紧力，避免长期运转后螺栓松动导致机构位置偏移，还要定期检查滚子的转动灵活性，若出现滚子卡滞、磨损过量的情况要及时更换，避免损伤凸轮工作廓面。这类凸轮机构相比传统的分度盘传动结构，能在更小的安装空间内实现更大的传动扭矩，同时具备更好的高速运转性能，在多工位自动化设备中替代槽轮、棘轮机构已经成为行业趋势，设计时通过三维建模对廓面进行运动仿真，能提前验证廓面曲线的合理性，排查运动干涉、压力角过大等设计缺陷，减少实物试装的整改成本。
