CPP900倾斜式巧克力糖衣涂布锅设备结构

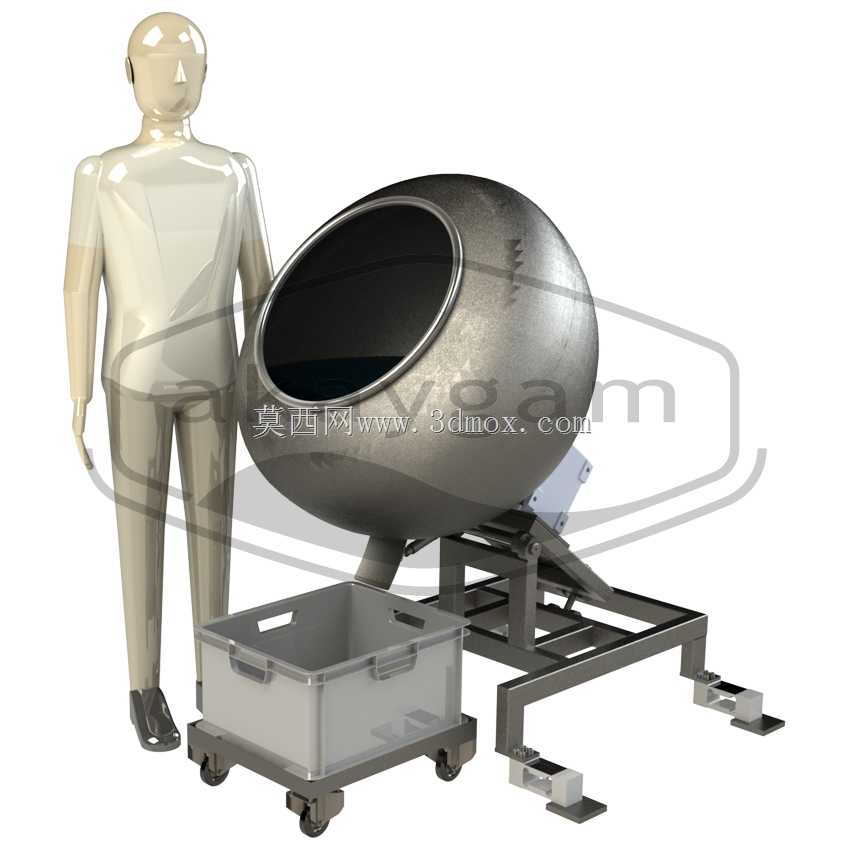

　　该设备为倾斜式旋转涂布锅结构，核心作业单元为大直径椭球形锅体，锅体采用敞口大口径设计，开口边缘做卷边强化处理，既避免作业过程中物料飞溅外溢，也能提升锅体开口处的结构刚性，减少长期旋转交变载荷下的开口形变问题。锅体整体采用可倾斜安装架构，支撑机架采用方管焊接成型的框架结构，底部设置可调式支撑脚，可根据安装地面的平整度调整支撑高度，保证设备运行时的整体稳定性，避免锅体旋转过程中出现共振偏移。机架与锅体的连接部位设置铰接式倾斜调节机构，可根据不同生产工艺需求调整锅体的倾斜角度，角度调整范围覆盖0-45度区间，适配不同物料的混合、涂布、抛光作业需求。锅体的旋转驱动组件集成在铰接支架侧方，采用低转速大扭矩传动结构，保证锅体旋转过程转速平稳，

　　无明显顿挫，避免物料在锅内出现局部堆积、涂布不均的问题。设备配套带脚轮的物料周转箱，周转箱放置在锅体开口的正下方区域，当锅体倾斜至最大出料角度时，锅内完成加工的物料可直接顺着锅体内壁滑落至周转箱内，无需额外人工掏取物料，大幅降低出料环节的人工劳动强度，周转箱采用带刹车的万向脚轮设计，装满物料后可直接推送至下一工序，减少物料中转的搬运环节。从实际应用场景来看，该类设备主要用于巧克力制品的糖衣包覆、抛光作业，也可用于丸状食品的外层涂料、裹粉加工，作业时将待加工的芯料投入锅体内，锅体以恒定低速旋转，带动芯料在锅内持续翻滚，同时通过配套的喷淋或撒料装置将涂布原料均匀添加到翻滚的芯料表面，随着锅体的持续转动，芯料表面会形成厚度均匀的包覆层，

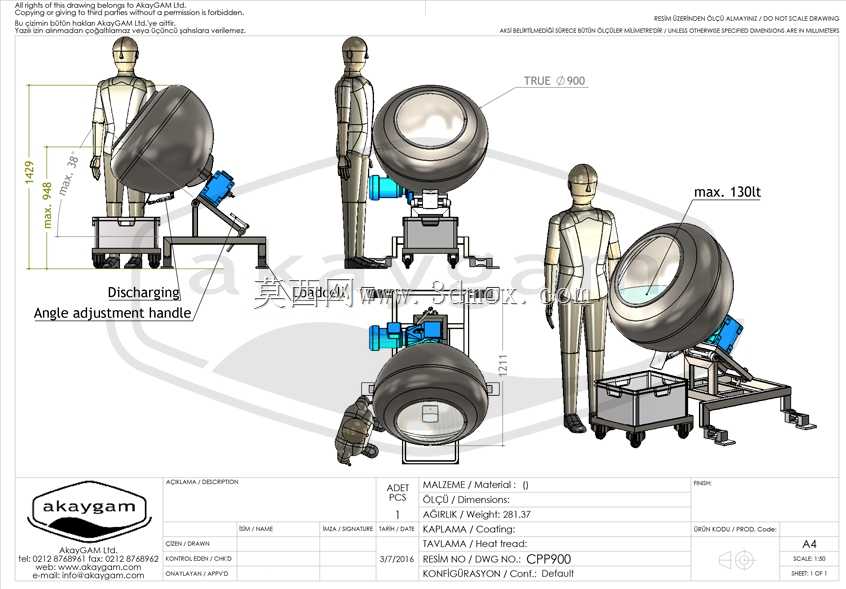

　　调整锅体倾斜角度和转速，还可实现包覆后的抛光作业，让成品表面光洁度达到工艺要求。从结构设计思路来看，椭球形锅体的曲面弧度经过反复优化，能够保证物料在锅内翻滚时的运动轨迹均匀，无搅拌死角，相比传统的圆柱形锅体，椭球形结构更利于物料的上下翻动，避免大小颗粒物料出现分层问题；锅体的倾斜机构采用手动或电动调节锁定结构，调整到位后可通过锁止结构固定角度，避免运行过程中角度偏移；机架底部的支撑脚采用防滑减震设计，可抵消锅体旋转时产生的偏心动载荷，降低设备运行时的振动和噪音。安装边界方面，设备整体占地长度约1.8米，宽度约1.2米，锅体处于水平初始位置时整机高度约1.6米，安装时需要在锅体前方预留至少1米的操作空间，方便操作人员添加物料、

　　观察加工状态以及取出周转箱，设备后方预留0.5米的维护空间，方便对驱动组件和倾斜调节机构进行日常检修维护。设备的进料和出料均在锅体敞口侧完成，无需额外设置复杂的进出料管路，整体结构简洁，维护难度低，适合中小型食品加工车间的批量生产使用，也可用于实验室小批量产品的工艺试制。锅体内部采用光滑圆弧过渡设计，无卫生死角，表面抛光处理后不易粘附物料，清洁时可直接用高压水冲洗，符合食品加工设备的卫生设计要求。支撑机架的焊接部位均做打磨钝化处理，避免尖锐边角对操作人员造成磕碰伤害，整体结构的受力经过校核，满负荷运行时机架形变量控制在允许范围内，不会出现结构失稳问题。
