LMK系列法兰型直线轴承全规格参数模型

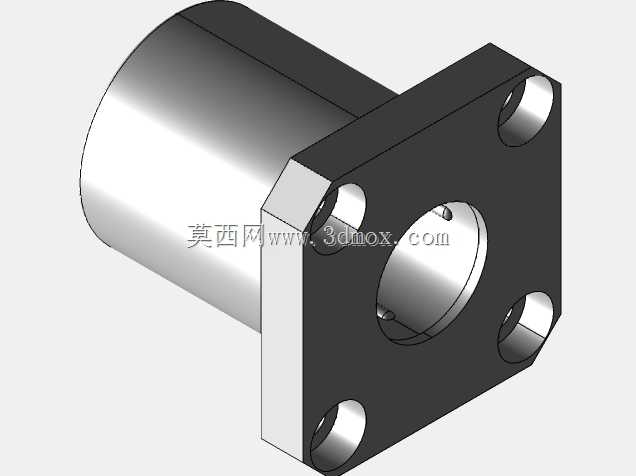

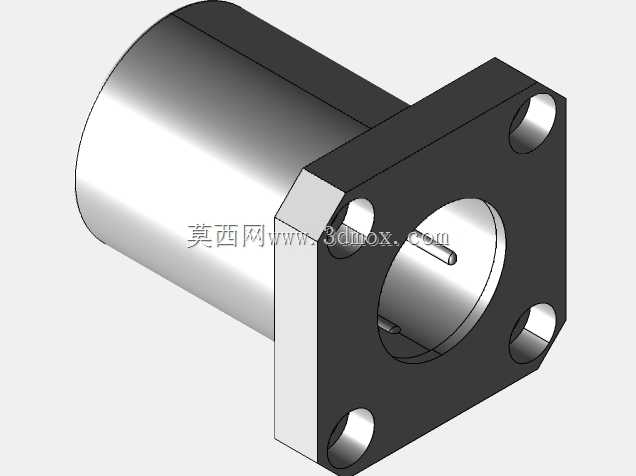

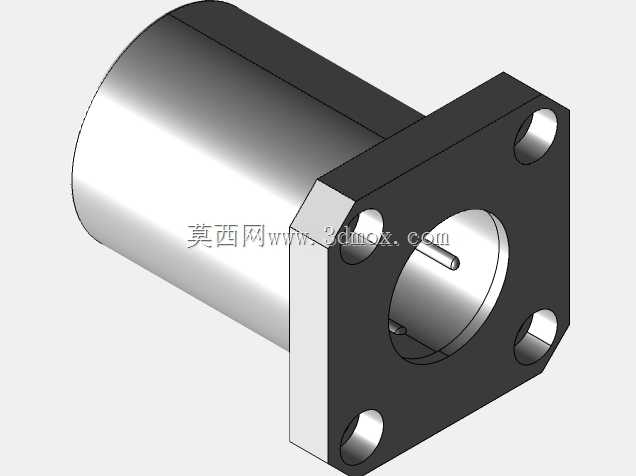

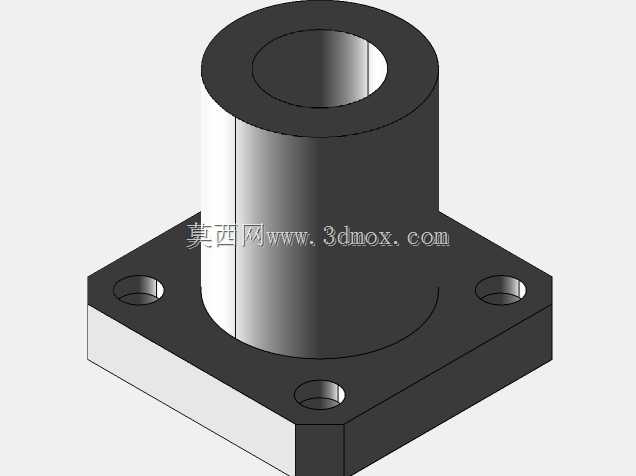

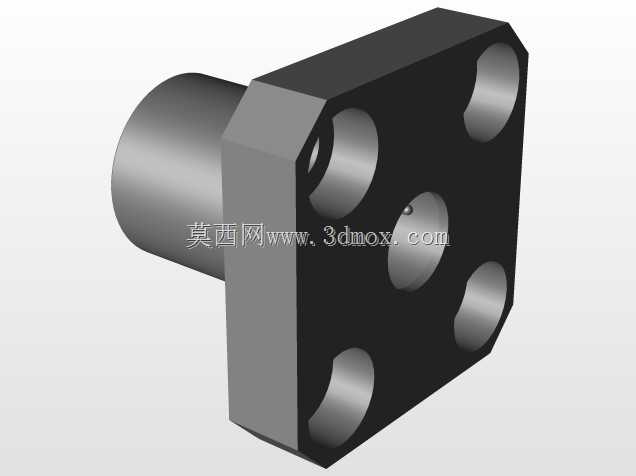

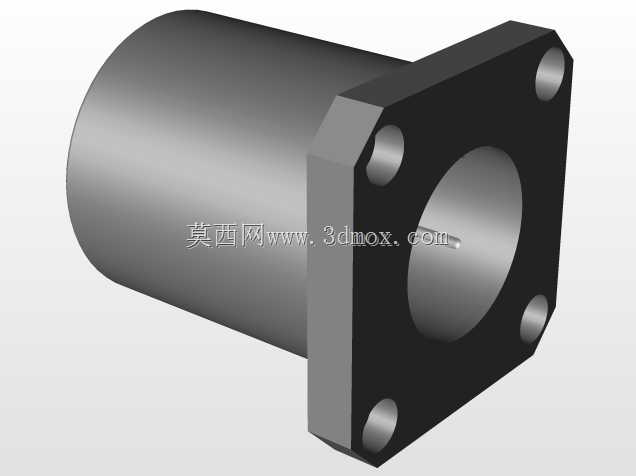

　　做非标设备设计快十二年，经手的直线传动方案少说有上百套，最常翻的零件库里，LMK系列法兰直线轴承永远是靠前的常用件。这次整理的全规格模型，覆盖内径6mm到50mm的常用尺寸段，完全是照着实际选型、出图、装配的需求做的，不是那种只拉个外轮廓的示意模型，每个安装孔位、倒角、密封槽的细节都卡着行业通用的尺寸公差做的，导进装配体里不用反复改配合间隙。

　　先聊实际用的场景，这类带方法兰的直线轴承，和圆光轴配对用的场合太多了。小到桌面级的点胶机滑台、检测设备的探针升降模组，大到包装线的推料机构、木工机械的进给导向、物流分拣的摆轮升降单元，但凡需要低阻力直线往复运动、又不想额外做复杂轴承座安装结构的地方，都能看到它的身影。和那种需要嵌入轴承座的圆柱型直线轴承比，方法兰的安装优势太明显了：直接靠法兰端面贴紧安装板，四个螺栓穿过去锁死就行，不用在安装板上镗高精度的轴承安装孔，对加工精度的要求降了一大截，小厂的普通铣床甚至激光切割的安装板，只要孔位公差控制在合理范围，装上去就能用，装配的时候省了不少找正的时间。

　　再说到设计思路，做这套模型的时候，我特意把每个规格的安装边界都留了实际装配需要的冗余量。比如法兰的厚度，不是只按样本上的标称尺寸做，而是把实际压装密封端盖的突出量、锁紧螺栓的头部沉孔深度都算进去了，之前好几次踩过坑，就是模型只做了轴承本体尺寸，没算端盖突出，装配的时候发现法兰和旁边的筋条干涉，临时改板耽误交期。还有内孔和光轴的配合间隙，模型里特意按常用的间隙配合公差做了偏移，导进去直接选标准配合就能用，不用再手动调整配合面的偏移量。

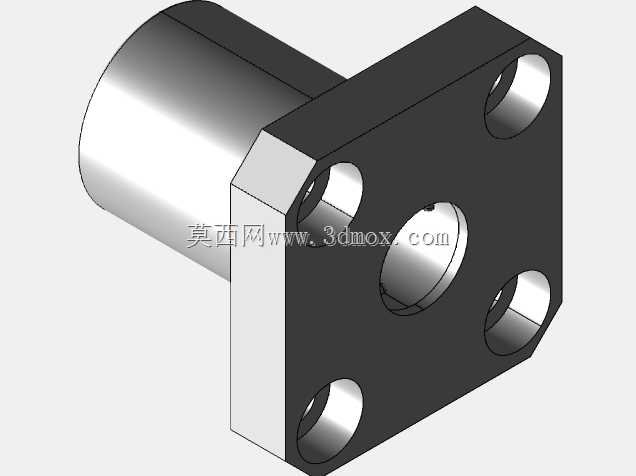

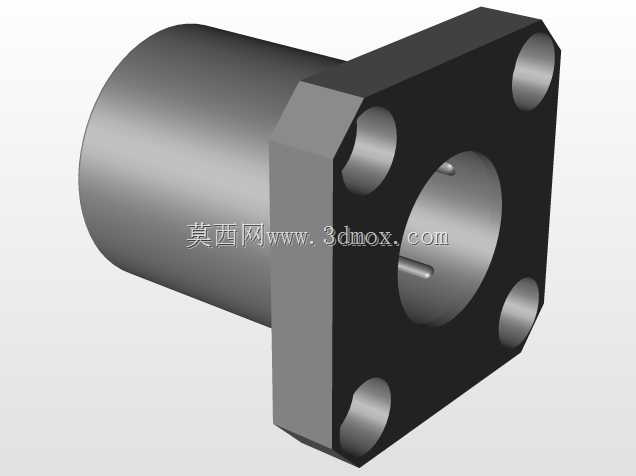

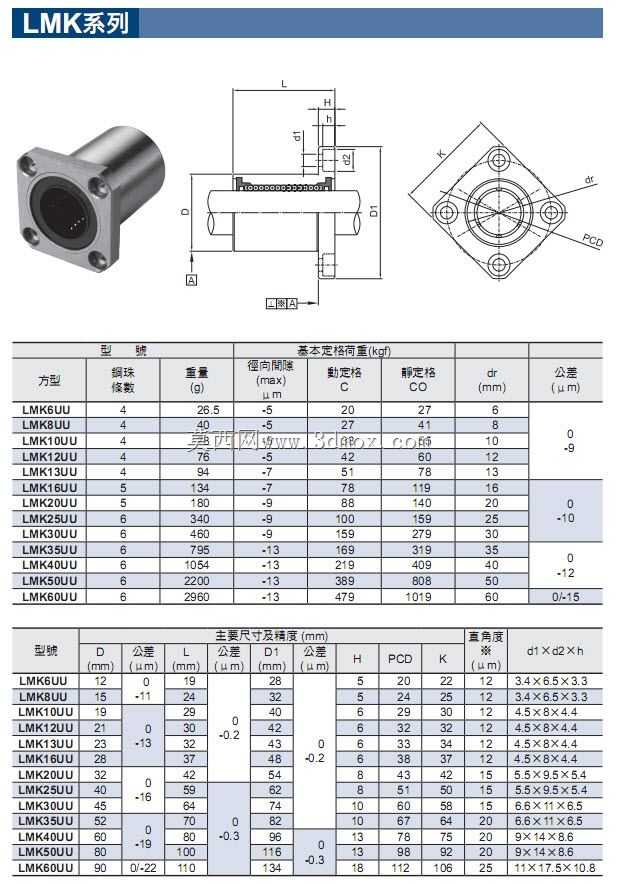

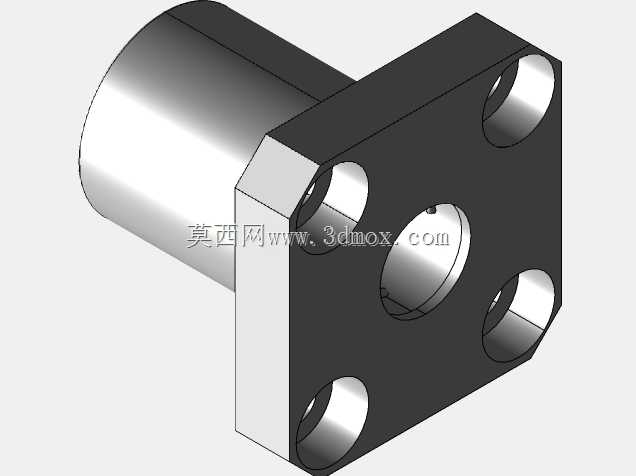

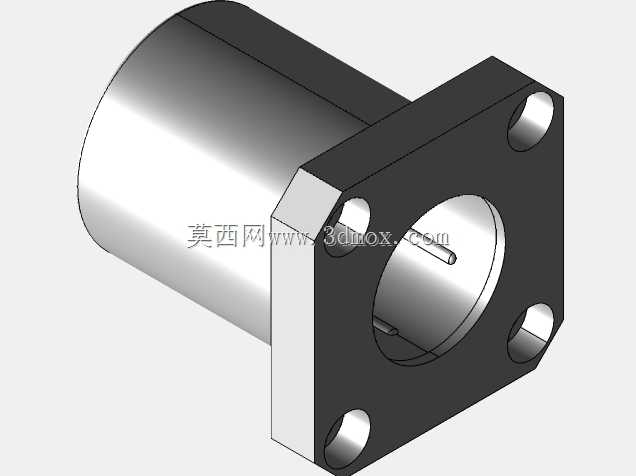

　　尺寸这块是最花功夫的，从最小的LMK6UU到最大的LMK50UU，每个规格的关键尺寸都逐一核对过：法兰的安装孔中心距PCD，从6mm内径对应的20mm，到50mm内径对应的76mm，每个数值都和实际量产件的通用尺寸对齐；法兰上的安装过孔尺寸，小规格适配M3螺栓，往上依次是M4、M5、M6、M8，沉孔深度刚好能把内六角螺栓头完全埋进去，不会突出法兰面影响安装贴合；轴承本体的外径公差，按h6的轴用公差做的，要是遇到需要嵌入安装的特殊场合，直接把法兰隐藏掉就能当普通圆柱直线轴承用，不用单独再找模型。

　　实际选型的时候，很多新手容易忽略几个细节，这套模型里也把对应的结构做出来了。比如两端的密封挡圈，模型里做了0.8mm的突出量，要是用在多粉尘的木工、粉体包装场景，选带双密封的型号，不用再额外改模型加密封结构；保持架的位置也按实际比例做了，要是设计行程比较长的滑台，能直观看到钢球列的位置，避免选的光轴长度太短，滑台走到极限位置的时候钢球脱出来。还有额定动载荷对应的尺寸梯度，从6mm内径的200N左右动载，到50mm内径的接近5000N动载，每个规格的钢球数量、球径都和实际产品一致，做有限元受力分析的时候，不用重新定义零件属性，直接给材料就能算变形量。

　　安装的时候还要注意，这类轴承是靠钢球在光轴上滚动实现低阻力运动的，安装面的平面度不能太差，四个螺栓锁的时候要对角均匀拧紧，别把法兰锁歪了，不然会憋住钢球，滑动阻力变大还会缩短寿命。模型里特意在法兰端面做了0.02mm的安装基准面示意，出工程图的时候直接选这个面当基准，就能标对应的形位公差，不用自己再找基准面。另外，要是用在垂直升降的场合，记得选带锁紧结构的配套光轴支座，别光靠轴承本身的摩擦力承重，这套模型里也留了和常用支座配合的间隙，导进去直接就能装。

　　很多人觉得直线轴承是标准件，随便找个模型凑合用就行，实际做项目的时候吃过亏才知道，标准件模型的尺寸准不准，直接影响整个装配的效率。之前有个徒弟随便下了个LMK20UU的模型，法兰PCD做小了2mm，等零件加工完回来装不上，整批安装板都返工，耽误了一周的交期。所以做这套模型的时候，每个尺寸都交叉核对了三个主流厂商的样本，把不同厂商之间的尺寸差异取了通用的中间值，不管选哪个品牌的同型号轴承，都能和这套模型适配，不用反复调整安装孔位。

　　还有个细节，模型里把轴承的油槽位置也做出来了，要是用在高速往复运动的场合，需要定期注油润滑，直接在安装板对应的位置开油嘴孔就行，不用拆轴承量油槽位置。对于需要做轻量化设计的场景，模型的本体是按薄壁结构做的，能直接算出来每个规格的重量，做整机BOM统计重量的时候，直接读模型属性就行，不用自己查样本算重量。
