锥度牵引螺柱拉钉结构设计

　　在数控加工中心的主轴装夹系统里，这类带锥度的牵引螺柱拉钉是直接决定刀柄夹持可靠性的核心连接件，日常工况下它承担着拉紧刀柄、传递主轴拉力、保证刀具与主轴同轴度的关键作用，但凡拉钉的结构尺寸或力学性能不达标，高速加工时很容易出现刀柄窜动、掉刀甚至主轴损伤的严重事故。很多刚入行的结构设计人员在做机床配套夹具选型时，往往只关注刀柄的锥度规格，忽略拉钉的匹配性，实际上拉钉的头部锥角、螺纹段长度、颈部退刀槽尺寸，都要和主轴内部的拉爪结构完全适配，不同品牌、不同规格的主轴，哪怕刀柄锥度一致，拉钉的尺寸参数也可能存在差异，不能随意通用。

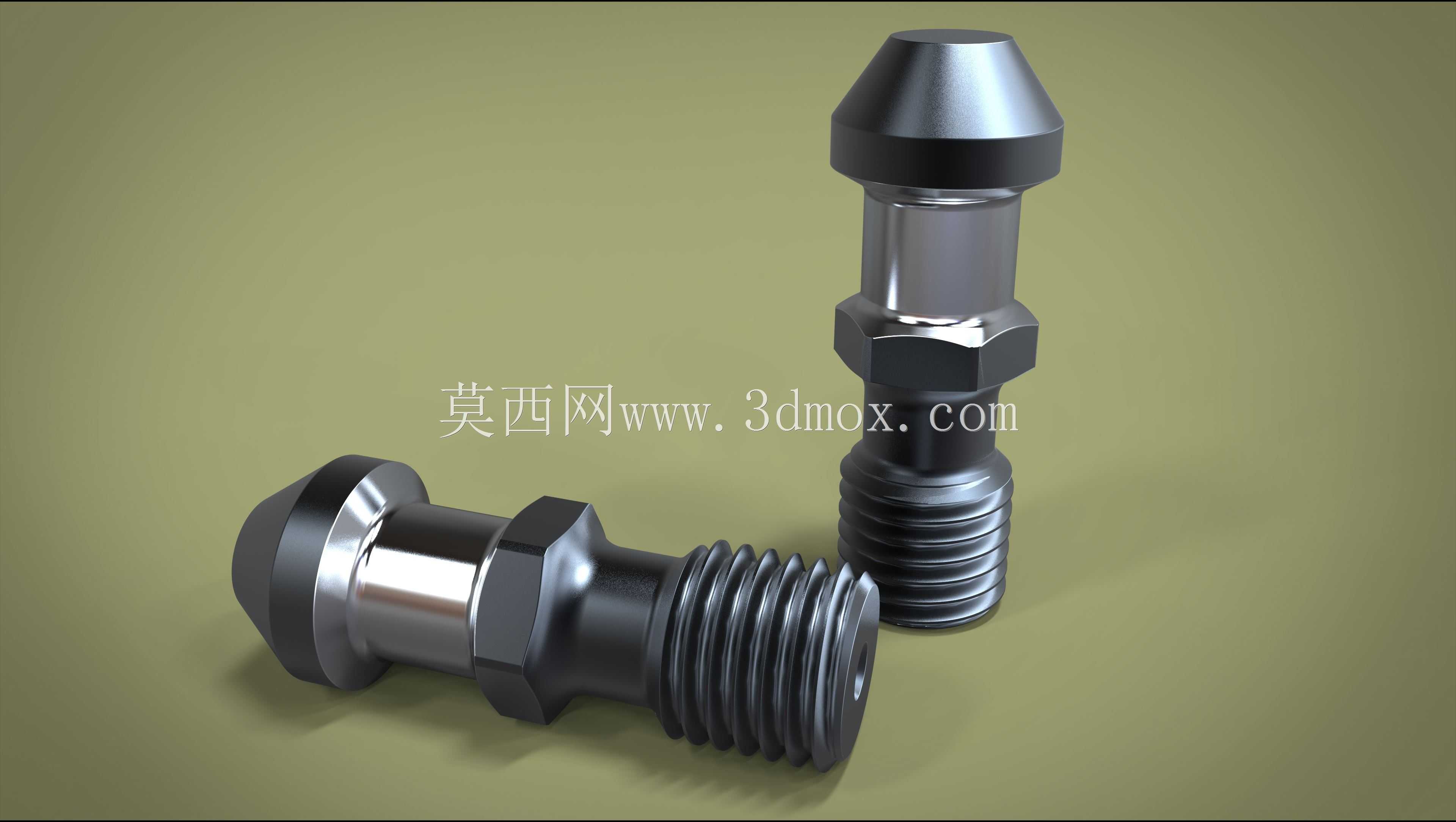

　　从结构设计逻辑来看，这款拉钉的头部采用了50度锥面设计，这个锥角是经过反复力学验证的，既能够保证拉爪在拉紧时顺畅滑入锥面实现自锁，又能避免锥角过小导致拉紧时接触面压应力过大造成锥面压溃，同时锥面顶端做了小平面的倒角处理，防止拉钉在频繁拉紧松开的循环中出现边缘崩缺，延长使用寿命。中间的六角台结构是为了安装时方便施加扭矩，设计时特意控制了六角台的对边尺寸和厚度，既保证扳手卡接时有足够的受力面不会打滑，又不会因为六角台外径过大和主轴端面的防尘结构产生干涉，六角台上下两端都做了微小的过渡圆角，避免热处理后应力集中导致的断裂风险。

　　螺纹段的设计完全遵循通用紧固件的受力规范，螺纹精度选用了中等公差配合，既保证和刀柄尾部的螺纹孔能够顺畅旋合，又不会因为配合间隙过大导致拉紧后出现偏斜，螺纹尾部做了不完整牙型的收尾处理，避免螺纹末端的尖锐牙型在旋入时刮伤刀柄内螺纹的起始牙，同时螺纹段的有效旋合长度经过计算，完全能够承受主轴最大拉紧力下的拉伸载荷，不会出现螺纹脱扣的失效形式。颈部的光杆段是拉钉受力最复杂的区域，这里不仅要承受轴向的拉紧拉力，在主轴高速旋转带动刀具做切削加工时，还要承受一定的交变弯曲载荷，所以设计时特意控制了光杆段的直径和过渡圆角，在保证足够强度的前提下，尽可能减少应力集中的风险，同时光杆段的表面粗糙度要求较高，避免表面微小缺陷成为疲劳断裂的裂纹源。

　　实际安装使用时，拉钉需要完全旋入刀柄尾部的螺纹孔，六角台端面要和刀柄的对应端面完全贴合，不能留有间隙，否则拉紧时会因为贴合面不实导致刀柄倾斜，直接影响加工时的刀具跳动精度。安装扭矩也要严格控制在对应规格的推荐范围内，扭矩过小会导致拉钉旋合不足，拉紧时容易出现螺纹变形甚至拉脱；扭矩过大则会导致拉钉预紧力过大，在主轴频繁的拉紧冲击下出现早期断裂。在日常的设备维护中，拉钉属于需要定期检查的易损件，每次更换刀具或者做设备保养时，都要检查拉钉锥面的磨损情况、螺纹的完好度以及颈部是否有微小裂纹，一旦发现磨损量超过允许值或者出现裂纹，必须立即更换，不能继续使用，避免加工过程中出现掉刀事故。

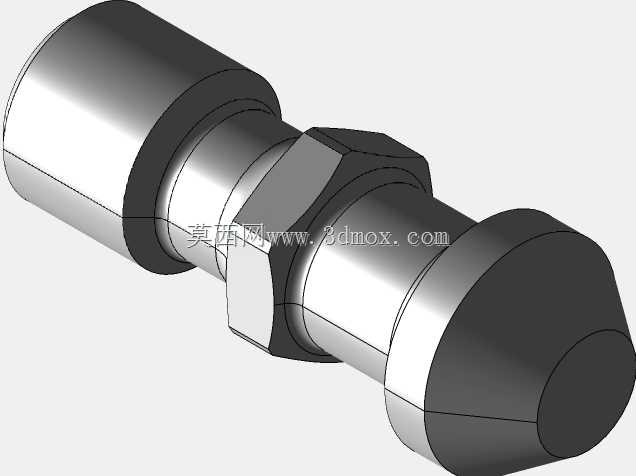

　　从三维建模的角度来说，这类零件的建模重点在于各个特征之间的同轴度保证，头部锥面、中间光杆、螺纹段三者的同轴度必须控制在很高的精度范围内，否则加工出来的拉钉装到主轴上后，会直接导致刀柄的跳动超差，影响零件加工精度。建模时螺纹特征可以采用简化的装饰螺纹线做工程图示意，但如果要做有限元受力分析，就需要绘制精确的螺纹牙型，才能准确计算螺纹部位的应力分布，验证设计的可靠性。另外锥面的角度、各个过渡圆角的尺寸都要严格按照设计规范绘制，不能随意简化，这些细节恰恰是决定零件实际使用性能的关键。很多初学者在做这类紧固件建模时，往往忽略过渡圆角和倒角的绘制，觉得这些是无关紧要的工艺特征，实际上这些结构直接影响零件的热处理变形量、装配顺畅度和疲劳寿命，是结构设计中不可缺少的部分。

　　在不同的加工场景下，拉钉的选材和热处理要求也有区别，普通低速加工场景下选用常规的合金结构钢做调质处理即可满足使用要求，但在高速加工、重切削的工况下，就需要选用高强度的合金结构钢，并且做表面渗碳或者氮化处理，提高锥面和螺纹部位的表面硬度，增强耐磨性能和抗疲劳性能，同时芯部保持足够的韧性，能够承受拉紧时的冲击载荷。设计时还要考虑拉钉和主轴拉爪的材质匹配，避免两者硬度接近导致长期使用后出现咬合粘连，影响拉爪的正常开合动作。
