适配RCMX3209刀片的垂直轴车床用车刀结构

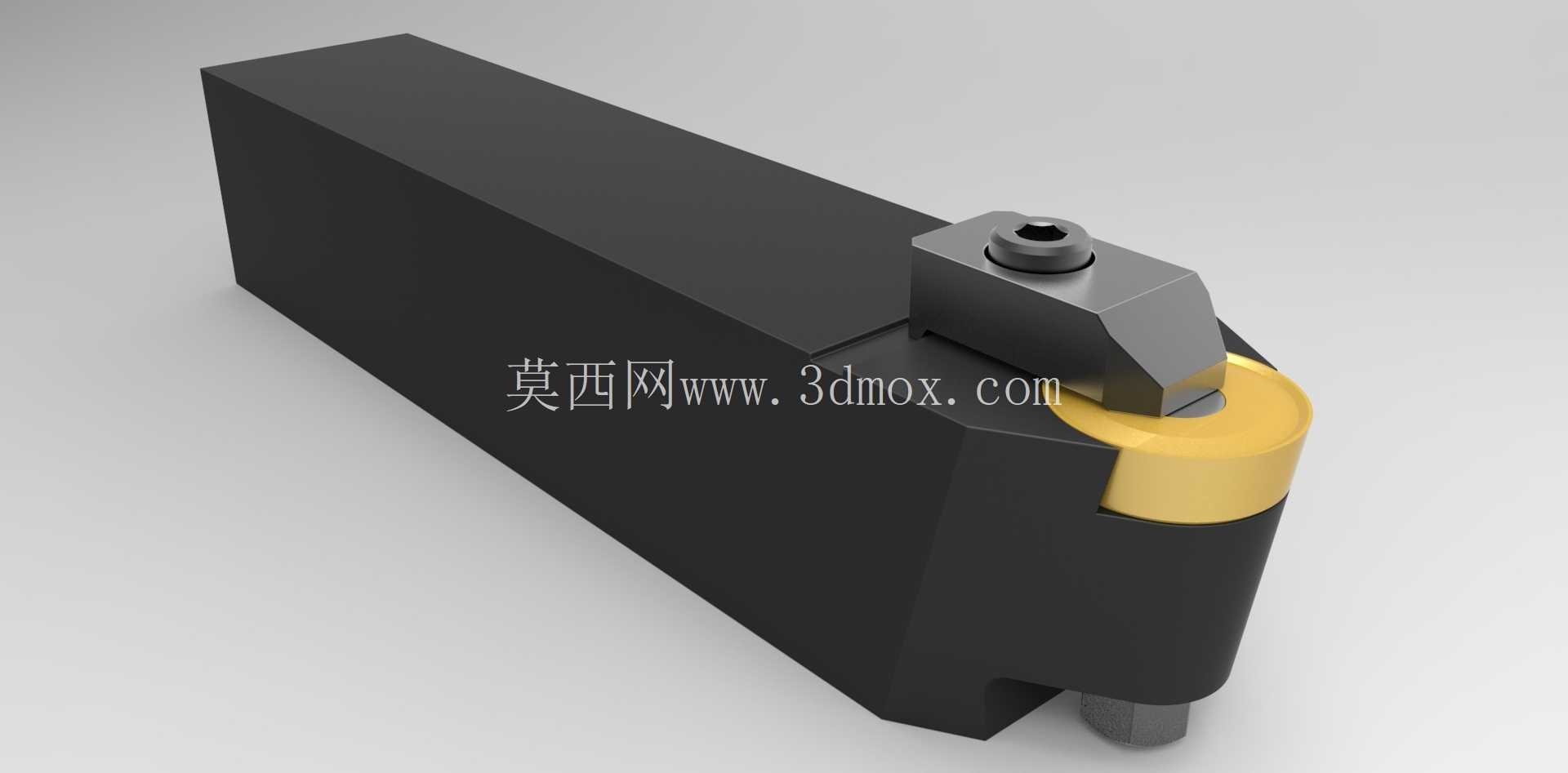

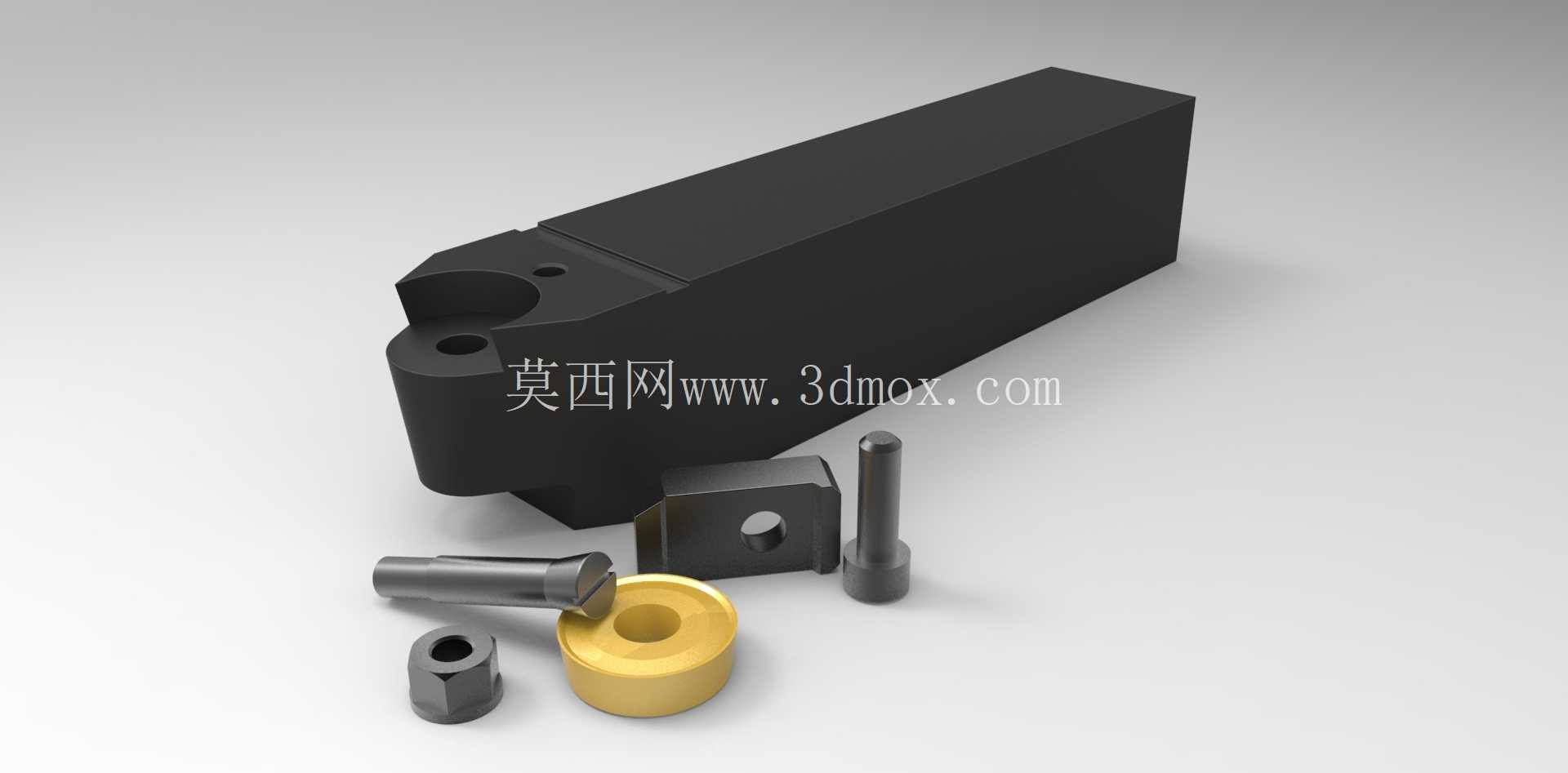

在普通立式车床、带垂直旋转主轴的专用车削设备加工场景中，大切深重切削工况一直对刀具装夹稳定性、刀片定位精度有极高要求，这款适配RCMX3209圆形刀片的车刀，正是针对这类垂直轴车削作业的切削需求设计的刀具组件。整套结构包含刀杆本体、刀片压紧螺钉、定位销、刀片座、调整垫块几个核心部分，所有装夹部件的配合公差都经过匹配设计，避免垂直轴加工时因重力方向与卧式车床存在差异，出现刀片移位、压紧件松动的问题。

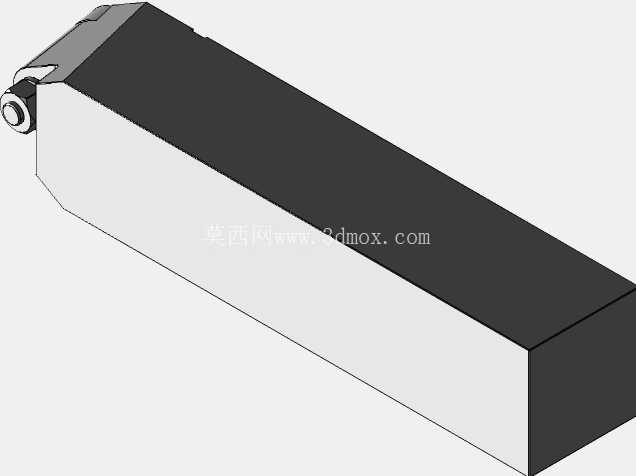

从实际加工的适配边界来看，这款车刀最大可支持16毫米的切削深度，对应RCMX3209圆形刀片的切削刃长度，在大切深走刀时能保证足够的刃口参与切削，减少单段刃口的磨损速率，适合铸钢、铸铁件的粗车开粗工序，也可用于有色金属件的大余量外圆、端面车削作业。刀杆主体采用方正的矩形截面结构，这种截面设计一方面能匹配常规车床的四方刀架装夹槽尺寸，不需要额外制作过渡刀套就能直接装夹，装夹时刀杆伸入刀架的长度可根据实际加工行程调整，只要保证压紧螺钉完全覆盖刀杆装夹面即可，不会出现压不紧导致的振刀问题；另一方面矩形截面的抗扭刚性优于同截面积的圆形刀杆，在垂直方向承受大切削抗力时，刀杆的形变量能控制在合理范围内，保证切削过程的稳定性。

设计过程中，刀片的定位结构做了针对性优化：圆形刀片的定位槽与刀片座采用锥面配合，刀片装入后不会出现周向转动，配合顶部的压紧螺钉锁紧，能保证刀片切削刃的位置精度，每次更换刀片后不需要重新对刀就能快速恢复加工尺寸，减少换刀辅助时间。压紧螺钉的内六角孔深度做了加深处理，在加工现场有切削液、切屑飞溅的环境下，扳手能完全插入螺钉孔，不会因为孔内残留少量切屑就出现打滑、拧坏螺钉头的问题。定位销与刀杆、刀片座的配合采用过渡配合，既保证刀片座拆卸清理后重装的位置精度，也不会因为配合过紧导致日常维护时难以拆卸。调整垫块设置在刀片下方，当刀片出现少量磨损、需要微调刀尖高度时，可以通过更换不同厚度的垫块快速调整，不需要打磨刀杆或者垫铜皮，适配不同厂家生产的同型号刀片的厚度公差。

在垂直轴车床的实际使用场景中，这款车刀的排屑方向也经过考量：刀片安装后切削刃的出屑角度朝向刀架外侧，垂直加工时切屑会顺着切削方向直接掉落，不会缠绕在刀杆或者工件上，减少人工清理切屑的频次，也避免长切屑刮伤已加工表面。刀杆头部的避让结构做了斜角处理，在加工台阶面、内孔外沿位置时，刀杆不会与工件的非加工面发生碰撞，可加工的工件结构范围更广。日常维护时，只需要定期松开压紧螺钉，清理定位槽、刀片座接触面的切屑和切削液残留，就能保证装夹精度，不需要复杂的维护操作，适合生产现场的批量加工使用。

从安装边界来看，刀杆的整体长度适配绝大多数中小型立式车床、专用垂直轴车削设备的刀架行程，装夹后刀头的伸出长度可根据切削深度调整，在16毫米最大切深工况下，只要保证刀杆伸出长度不超过刀杆截面高度的2.5倍，就能将切削振颤控制在可接受范围内，加工表面粗糙度能满足粗加工到半精加工的要求。刀片采用通用的RCMX3209规格，市场上同型号的硬质合金刀片、涂层刀片都可以直接适配，不需要定制特殊刀片，能降低生产现场的刀具采购和库存成本。整套刀具的所有装夹零件都做了发黑防锈处理，在切削液长期冲刷的环境下不会轻易生锈，延长刀具的整体使用寿命。
