K50DIN69871转莫氏3号锥柄转接装置

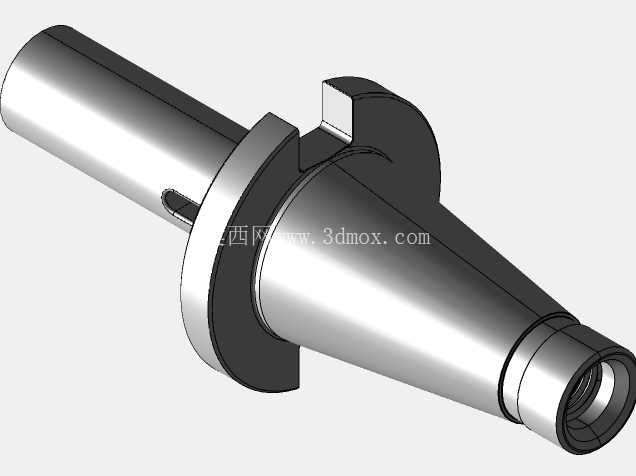

在常规金属切削加工场景里，不同接口标准的主轴与刀具之间的转接，是车间加工环节经常遇到的实际问题，这套转接结构正是为解决DIN69871标准SK50主轴与莫氏3号锥柄刀具的匹配问题设计的。先从安装边界说起，该转接件的大端完全遵循DIN69871标准中SK50接口的轮廓尺寸，锥面锥度为7:24，大端直径、法兰定位面厚度、驱动卡槽的宽度与深度都严格匹配标准主轴的装夹尺寸，装入主轴后，法兰端面与主轴端面完全贴合，驱动块卡入法兰侧的卡槽内，可传递切削过程中的扭矩，避免转接件在主轴内打滑。转接件的小端为标准莫氏3号锥孔，内锥面的锥度严格遵循莫氏锥度标准，表面粗糙度要求达到Ra1.6以下，保证装入莫氏3号锥柄的刀具后，锥面贴合面积不低于85%，足够传递钻、铰、扩等常规加工工序的切削扭矩。

从功能特性来看，该转接件内部设计有贯通的拉杆通道，可配合机床的刀具拉紧机构，将装入莫氏锥孔的刀具通过锥柄尾部的扁尾或者拉钉拉紧，避免加工过程中刀具脱落。转接件大端的法兰上设计有对应的驱动缺口，与主轴端的驱动键配合，除了传递扭矩外，还能保证每次装夹的周向定位精度，减少重复装夹的误差。在实际使用场景中，当车间的加工中心、数控铣床主轴为SK50接口，而需要使用莫氏3号锥柄的钻头、铰刀、丝锥或者小型镗刀时，不需要更换主轴或者购置整套SK50接口的刀具，通过该转接件即可直接装夹现有莫氏锥柄刀具，大幅降低刀具采购成本，同时减少换装不同接口主轴的辅助时间。

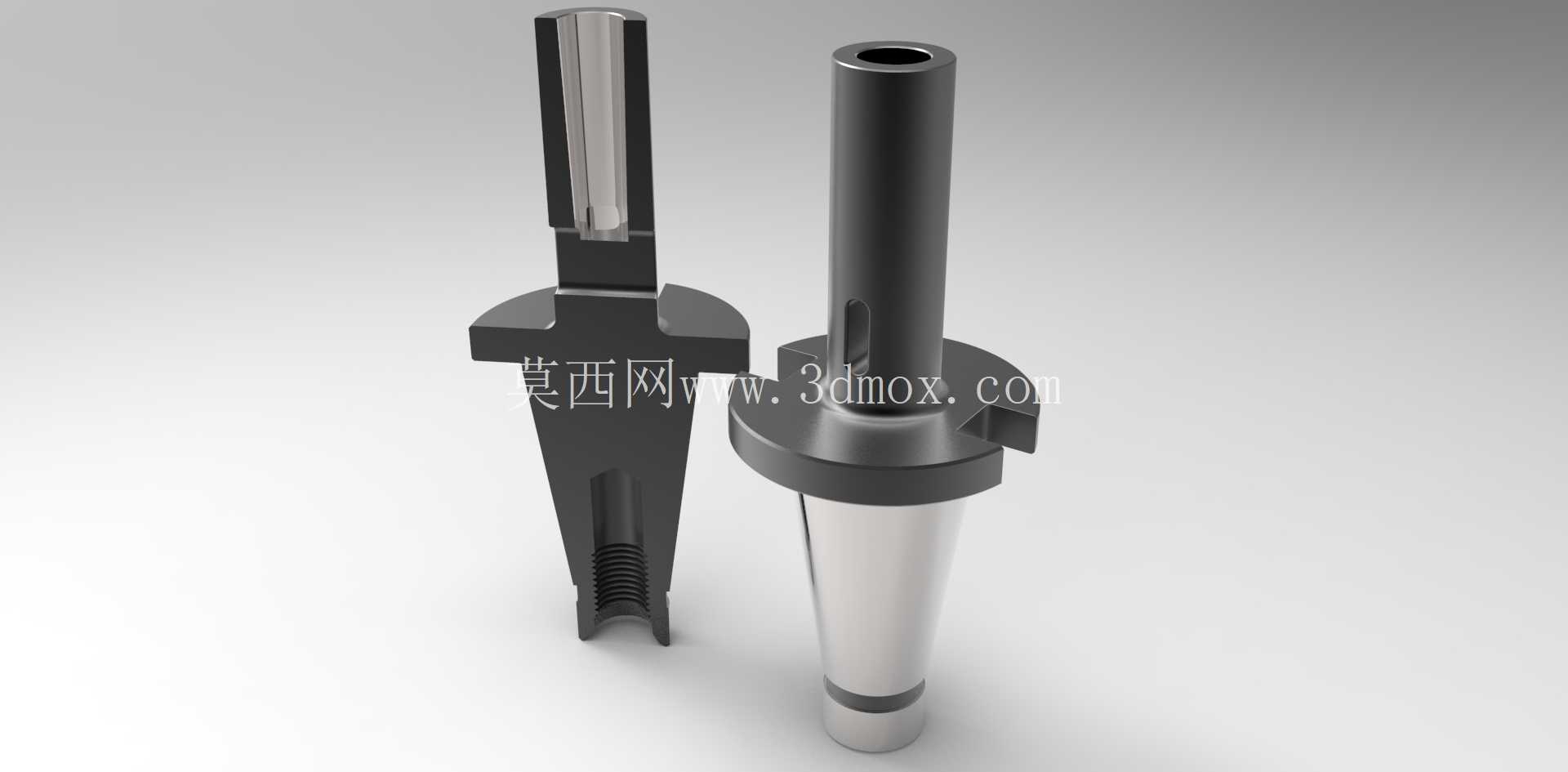

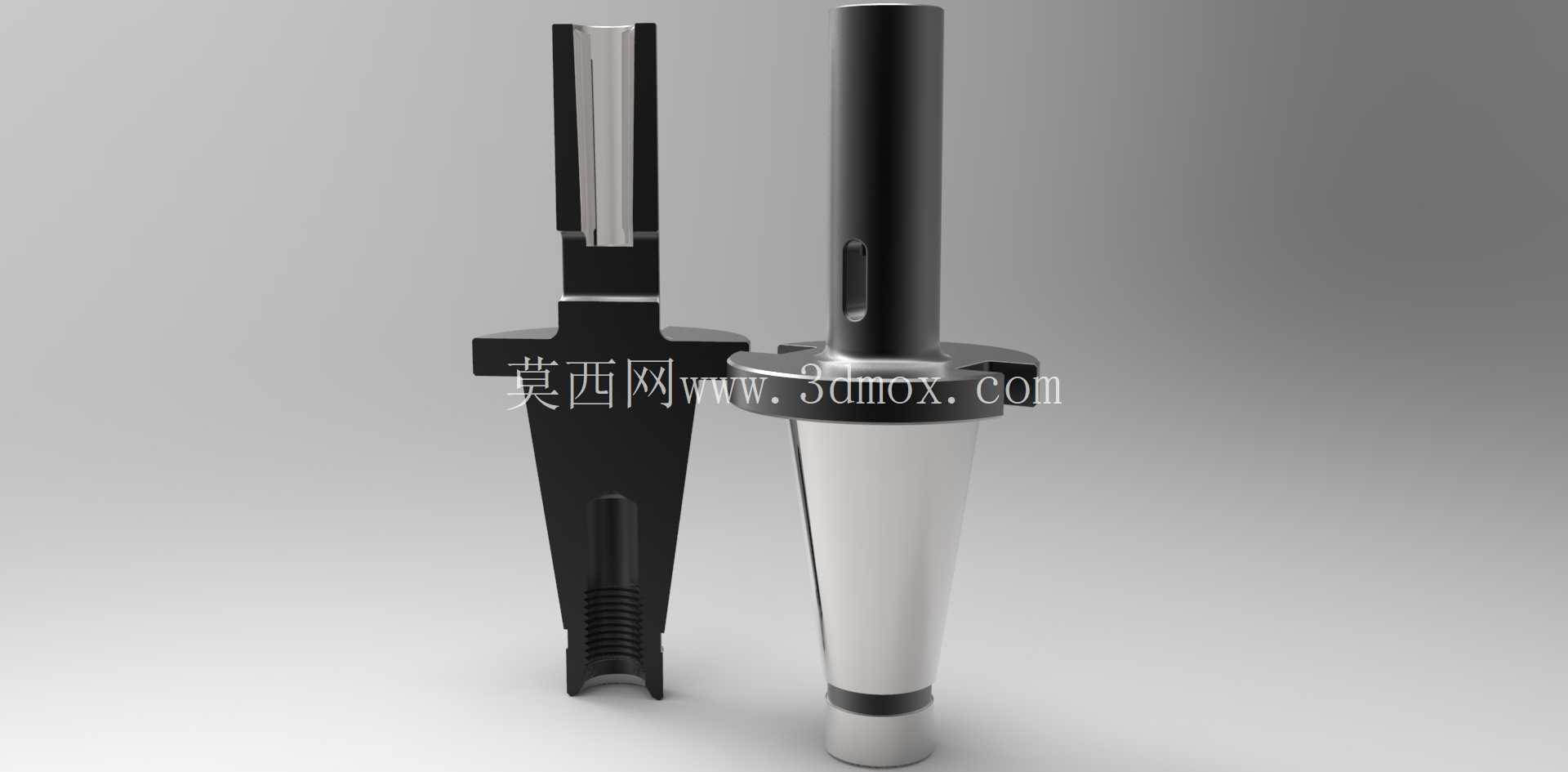

设计思路上，首先考虑的是锥面配合的精度，7:24锥面与莫氏锥面的同轴度公差控制在0.005mm以内，避免转接后刀具出现径向跳动超差的问题，影响加工孔的精度与表面质量。其次是结构强度，转接件整体采用合金结构钢加工，经过调质与表面淬火处理，锥面硬度达到HRC55以上，既保证芯部的韧性，承受切削过程中的冲击载荷，又保证锥面的耐磨性，延长反复装夹的使用寿命。在结构细节上，莫氏锥孔的尾部设计有扁尾让位槽，对应莫氏锥柄刀具尾部的扁尾结构，既可以传递扭矩，也方便拆卸刀具时使用楔铁将刀具从转接件中打出；大端的拉杆孔直径与标准SK50拉钉匹配，可直接使用机床原有拉紧机构，不需要额外改造。

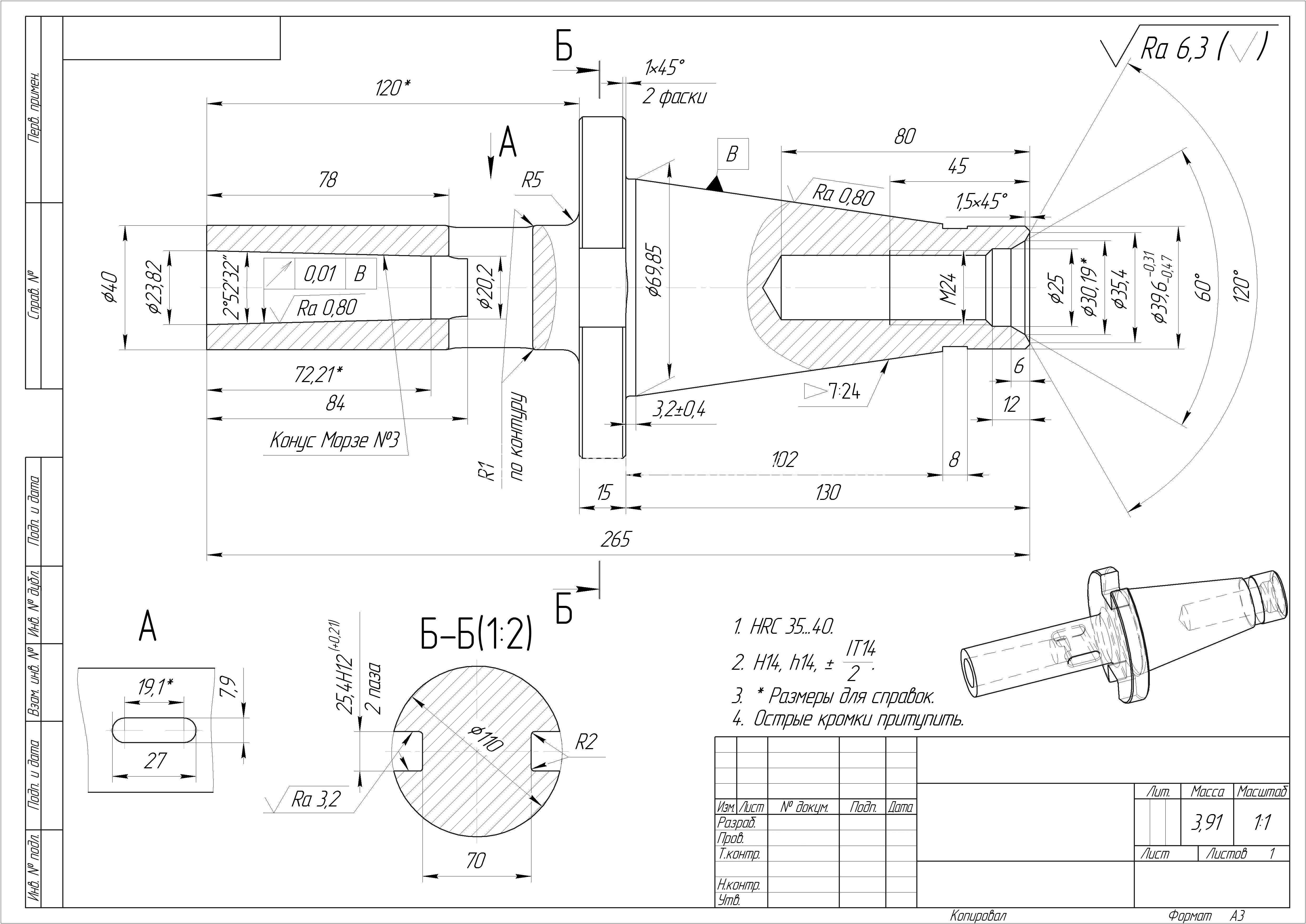

从实际安装的尺寸边界来看，转接件装入SK50主轴后，伸出法兰端面的长度经过优化，在保证莫氏锥孔足够配合长度的前提下，尽量缩短悬伸量，提升整体装夹刚性，减少切削过程中的振颤。外轮廓的过渡位置都设计有圆角过渡，避免应力集中，在承受大切削力时不会出现断裂风险。在普通立式加工中心、卧式镗铣床的日常加工中，这类转接件属于常用的工装附件，尤其是在多品种小批量加工场景下，不同接口刀具的转接需求频繁，该结构的可靠性直接影响加工效率与加工质量。建模过程中，对两个锥面的配合公差、驱动槽的位置精度、拉杆孔的同轴度都做了严格的参数化约束，可直接用于工程图的生成与加工制造，所有配合尺寸都遵循对应的行业标准，不需要额外修改即可适配符合标准的主轴与刀具。
