R80规格与水平面相切面铣刀结构设计

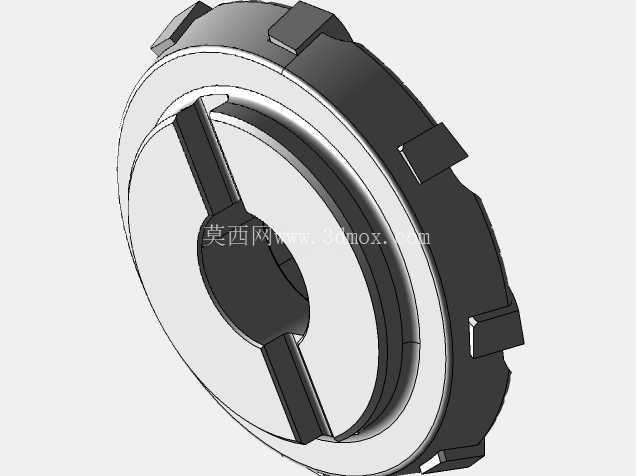

　　在常规平面铣削加工场景中，面铣刀是铣削工序里应用频次极高的切削刀具，这类刀具主要承担大平面的粗精加工、台阶面铣削、铸件飞边去除等加工任务，在通用机械零部件加工、模具钢料开粗、焊接结构件端面平整等工序中都有广泛应用。本次设计的这款面铣刀，切削半径设定为80毫米，切削刃轨迹可实现与加工水平面完全相切，适配多数立式加工中心、普通铣床的端面铣削工况，能覆盖常规中小型结构件的平面加工范围，避免小直径刀具多次走刀带来的接刀痕问题。从结构设计逻辑来看，这款面铣刀采用分体式刀体与刀夹组合结构，中心设置标准锥孔配合传动键槽，可直接与铣床主轴端面的定位凸台配合安装，安装时无需额外转接套，能有效降低安装同轴度误差，保证切削过程中的动平衡表现。

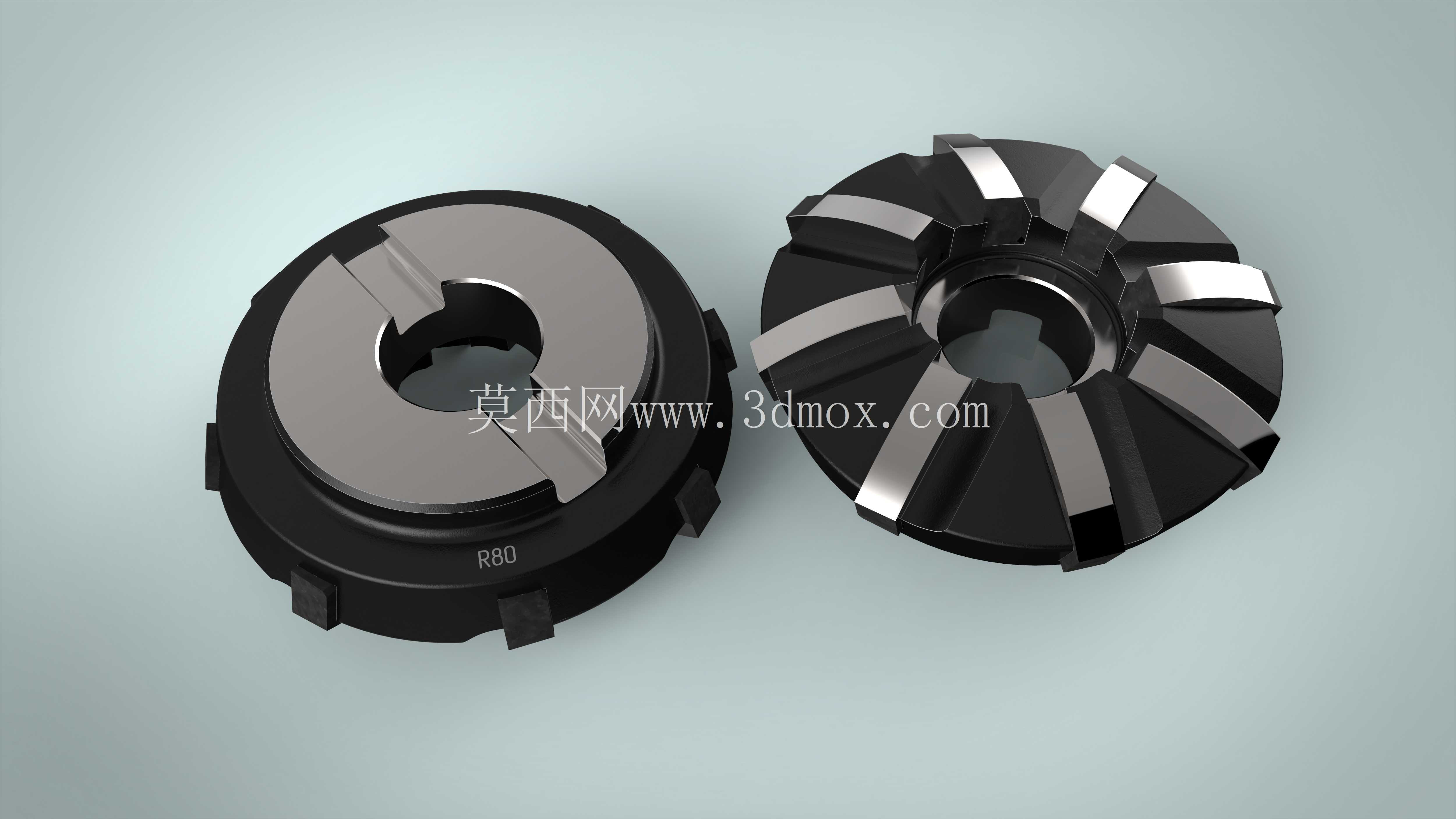

　　刀体周向均匀分布多组可转位刀片安装位，刀片采用楔块压紧结构，更换刀片时无需拆卸整个刀体，仅需松开压紧螺钉即可完成刀片转位或更换，能大幅减少换刀辅助时间，适配批量加工场景下的快换需求。刀体本身采用合金钢调质处理，表面做发黑防锈处理，关键配合面经过精磨加工，保证安装基准面的平面度与内孔的圆柱度要求，避免高速切削时因刀体本身精度不足引发的振动问题。从安装边界尺寸来看，这款面铣刀的总厚度控制在常规铣床主轴端面的安全行程范围内，安装后刀具最外端不会超出工作台的横向行程极限，适配X向行程800毫米级别的立式加工中心使用，也可装在卧式铣床的刀杆上完成侧面平面的铣削加工。

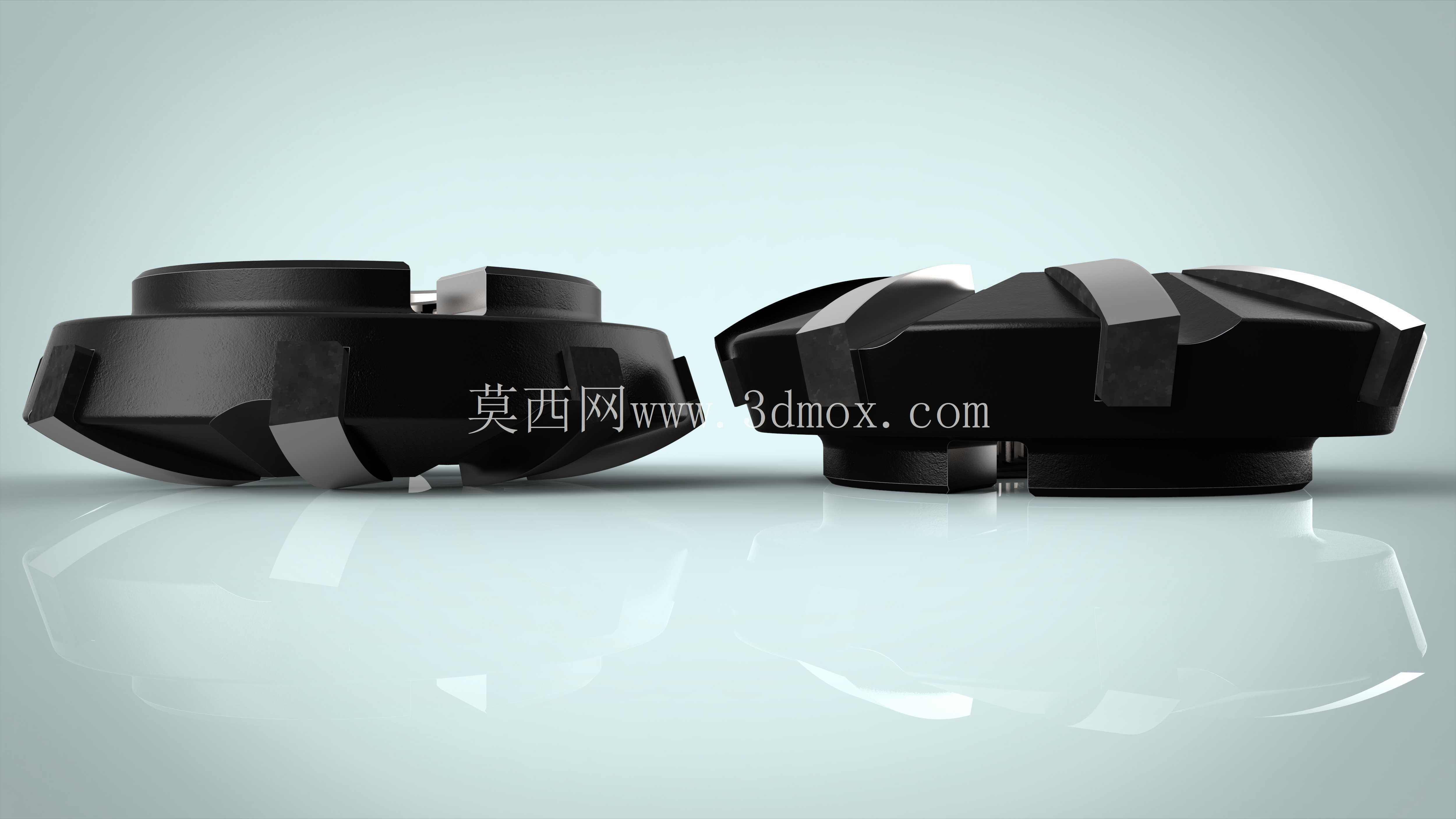

　　切削刃的排布采用不等分齿距设计，能有效打破切削过程中的谐振频率，降低加工时的振动噪声，同时每个刀齿的切削刃都经过刃口钝化处理，在切削钢件时能减少崩刃风险，提升刀片使用寿命。在实际加工应用中，这款面铣刀可根据加工材质选择对应牌号的可转位刀片，加工普通碳钢时选用硬质合金涂层刀片，加工铸件时选用氮化硅陶瓷刀片，加工铝合金等有色金属时可更换为金刚石刀片，无需更换刀体即可完成不同材质的加工任务，通用性较强。

　　刀体中心的内孔设置有定位卡槽，与主轴端的传动键配合后可传递更大的切削扭矩，在大切深开粗工况下也不会出现刀体打滑的问题，刀体背面的定位端面与主轴端面完全贴合，保证切削时刀具的轴向跳动控制在0.02毫米以内，加工后的平面粗糙度可达到Ra1.6级别，满足多数零部件的平面加工精度要求，无需后续额外的平磨工序。在设计过程中，针对面铣刀常见的排屑问题，刀齿之间预留了足够的排屑空间，切屑可顺着刀齿的倾斜角度顺利排出，不会在刀体内部堆积造成二次切削刮伤已加工表面，同时刀体上设置有对应每个刀齿的冷却喷嘴安装位，可接入机床内冷系统，将切削液直接喷射到切削刃区域，有效降低切削区域温度，延长刀片使用寿命。这款面铣刀的切削刃切削轨迹与水平面完全相切的设计，能保证在走刀至工件边缘时不会出现过切或者残留凸台的问题，加工带台阶的平面时，台阶侧面与底面的垂直度可控制在0.03毫米以内，适配模具型腔、机床垫板、减速机箱体结合面等有较高平面度与垂直度要求的零部件加工。
