双内丝连接式分流管路接头结构

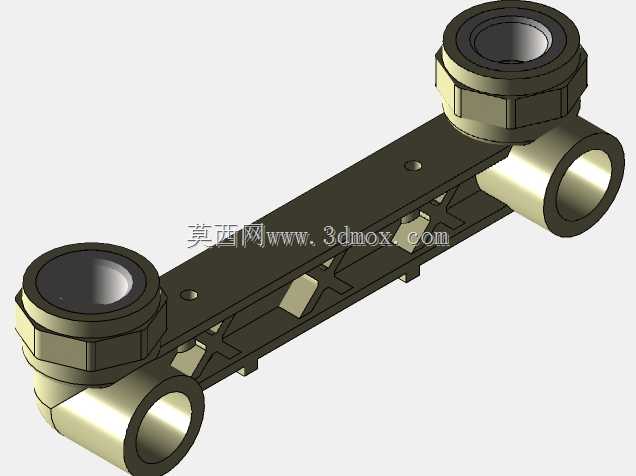

　　接头主体采用长梁式结构设计，梁体上做了镂空减重的加强筋结构，不是实心块体结构，在保证整体结构刚性的前提下减少了原材料用量，同时降低接头自身重量，避免长跨度安装时对两端接口产生额外的拉扯应力。梁体上预留的两个小孔是安装定位孔，在管路排布密集的场景里，可以通过扎带或者小规格螺丝穿过定位孔，将接头固定在邻近的安装支架或者墙体基面上，抵消管路通水时产生的水锤振动，防止长期振动下螺纹接口出现松动渗漏。两端的内螺纹接口采用六角锁紧结构，和常规管螺纹接头的拧紧受力位置一致，现场安装时用普通活动扳手或者开口扳手就能完成拧紧作业，不需要定制专用工装，适配一线施工人员的常规操作习惯。侧面的两个侧向通径接口是分流出口，和两端主通路垂直布局，在民用供水、小型暖通支路、工业流体小流量分配的现场施工场景里，这类双端内螺纹接口的分流接头是管路改造、支路拓展时的常用连接件，区别于常规三通接头的同轴布局，这款接头采用长条形桥接式结构，能在两个固定间距的管路接口之间实现跨接分流，不需要额外调整原有管路的排布走向，大幅降低狭小安装空间内的管路改造成本。从实际使用场景来看，这类接头常应用在壁挂炉下方管路接驳、净水设备多路出水连接、小型气动系统支路分配等工况，两端的G1/2内螺纹接口匹配常规4分通径管路，适配D20规格的管路外径，不管是PPR热熔管转接、金属硬管连接还是柔性软管锁接，都能通过配套的锁紧螺母实现端面密封，不需要额外缠绕过多生料带，降低接口渗漏的概率。

　　在主通路通流的同时，可以将部分流体分流到外接的压力表、泄压阀或者支管路，实现单条主路同时拓展两个支路的功能，不需要在主路上额外开孔加装三通，减少管路的接口数量，也就降低了整个管路系统的渗漏风险点。从安装边界来看，这款接头的两个主接口中心距是固定值，选型时需要提前核对现场原有两个待连接接口的中心间距，避免出现间距不匹配无法安装的问题；接头整体的厚度方向尺寸控制在常规管路接头的尺寸范围内，在贴墙安装的场景里，不需要额外凿深墙体预埋槽，外露的结构也不会占用过多的装饰层空间，适合家装管路明装或者暗装的施工要求。密封结构上，主接口的锁紧螺母内置密封垫圈，拧紧时螺母压合垫圈贴合对接管路的端面，形成端面静密封，相比传统的螺纹密封形式，

　　端面密封的容错率更高，即使螺纹拧入的圈数存在少量偏差，只要端面压合到位就能实现可靠密封，对施工人员的操作熟练度要求更低，也减少了后期因为密封失效导致的漏水维护成本。梁体的加强筋采用交叉式布局，沿着梁体的受力方向排布，当两端管路存在轻微的错位拉扯时，加强筋可以分散梁体承受的弯曲应力，避免长期应力集中导致梁体出现裂纹，尤其是在热水输送工况下，管路受热会产生一定的线性膨胀，交叉加强筋的结构可以适配微小的形变位移，不会因为刚性过强导致接口处应力过大出现损坏。侧向的分流接口采用光孔外圆结构，外接管路时可以根据现场需求选择卡套连接、快插连接或者外螺纹转接的形式，不需要对主体结构进行二次加工，适配不同施工场景的接驳需求。在气动系统应用场景里，

　　这款接头可以作为气源分配支路的连接块，两端接入主气源通路，侧向接口接出气动设备的供气管路，相比多个三通拼接的结构，整体的集成度更高，管路排布更整齐，也减少了接头拼接带来的漏气隐患。设计过程中，首先确定的是两端主接口的通径和连接标准，严格匹配G1/2管螺纹的尺寸公差，保证和市面上常规的4分管路配件具备互换性，之后根据常用的安装间距确定梁体的长度，再通过受力仿真优化梁体的截面形状，在保证结构强度满足1.6MPa工作压力要求的前提下，尽可能去除非受力区域的材料，实现减重和降本的平衡。锁紧螺母的外形尺寸参考常规管接头的扳手空间设计，保证拧紧时扳手有足够的操作空间，不会因为螺母外形过小导致拧紧时打滑，也不会因为外形过大占用过多安装空间。侧向接口的位置设置在梁体靠近两端的位置，分流时流体从主通路进入侧向接口的流道更顺畅，不会出现明显的流阻增大问题，保证分流支路的流量满足使用要求。
