带尾套锁紧结构的光纤连接组件

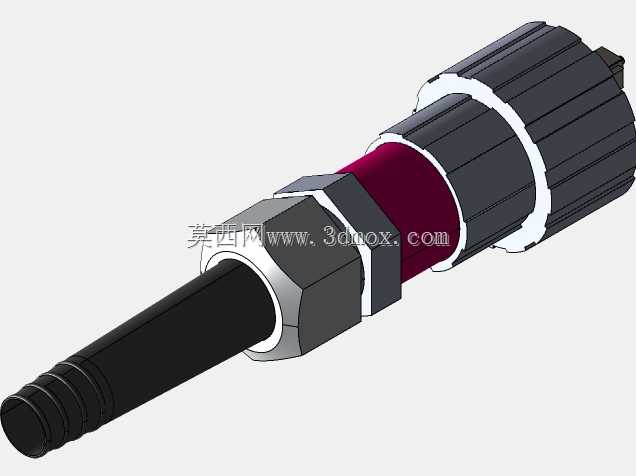

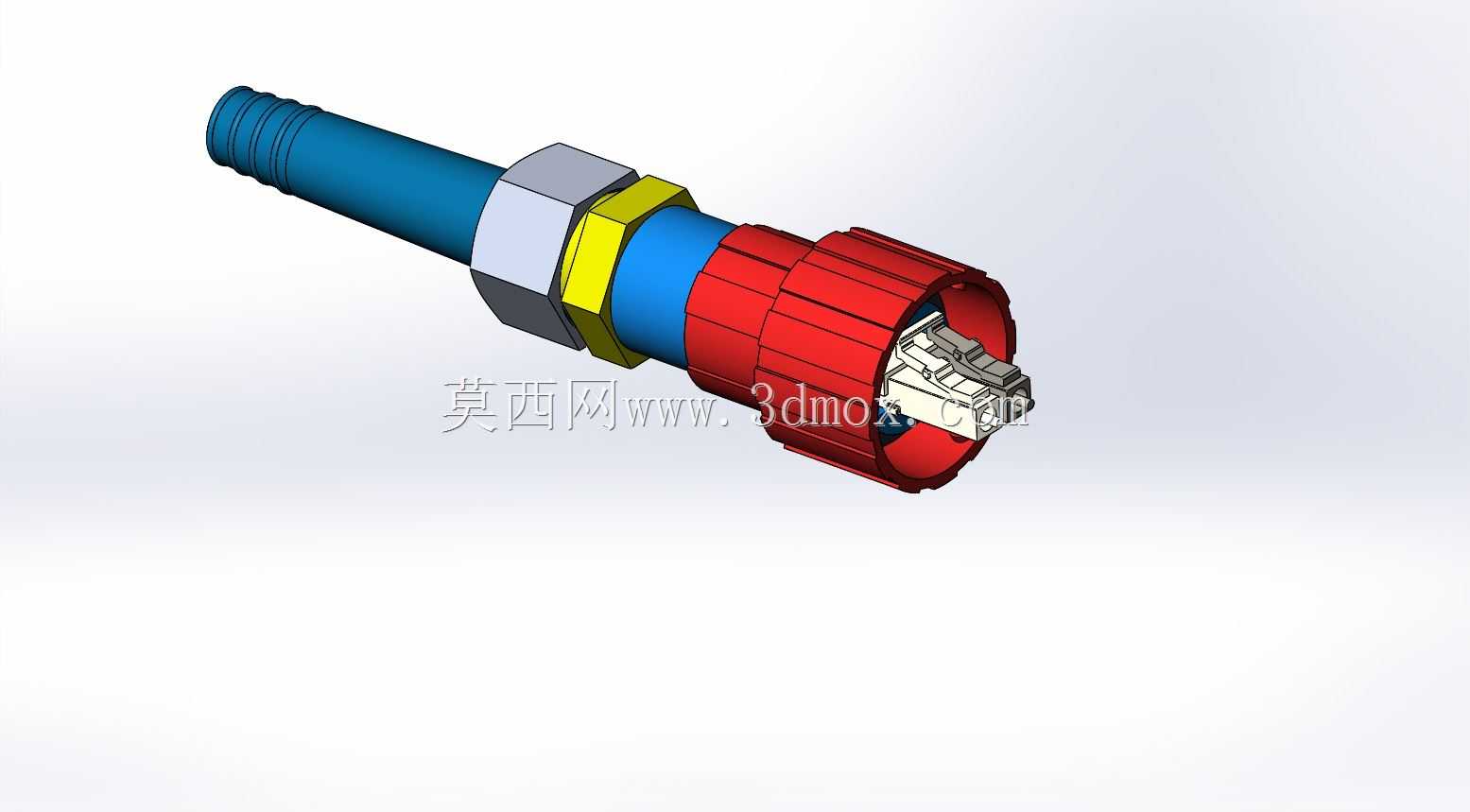

　　这款光纤连接组件的结构设计，完全围绕光通讯链路的物理连接可靠性展开，在工业控制、数据中心布线、户外通信基站、车载光传输系统这类场景中，这类接头承担着光纤链路端接、光信号低损耗接续的核心作用，区别于普通电连接器，它的结构精度要求直接决定光信号传输的回波损耗、插入损耗指标，哪怕是微米级的装配偏差，都可能导致光链路通讯中断。从结构分层来看，接头最外侧的滚花防滑外壳，是日常插拔操作的受力部位，表面的竖向滚花纹理完全按照手动插拔的摩擦力需求设计，戴薄劳保手套操作时也不会出现打滑，外壳内部嵌套的金属锁紧六角结构，是和适配端口对接时的防松卡位结构，对接到位后六角卡位会和端口内的卡槽嵌合，避免设备运行过程中受振动、线缆拖拽影响出现接头松脱。

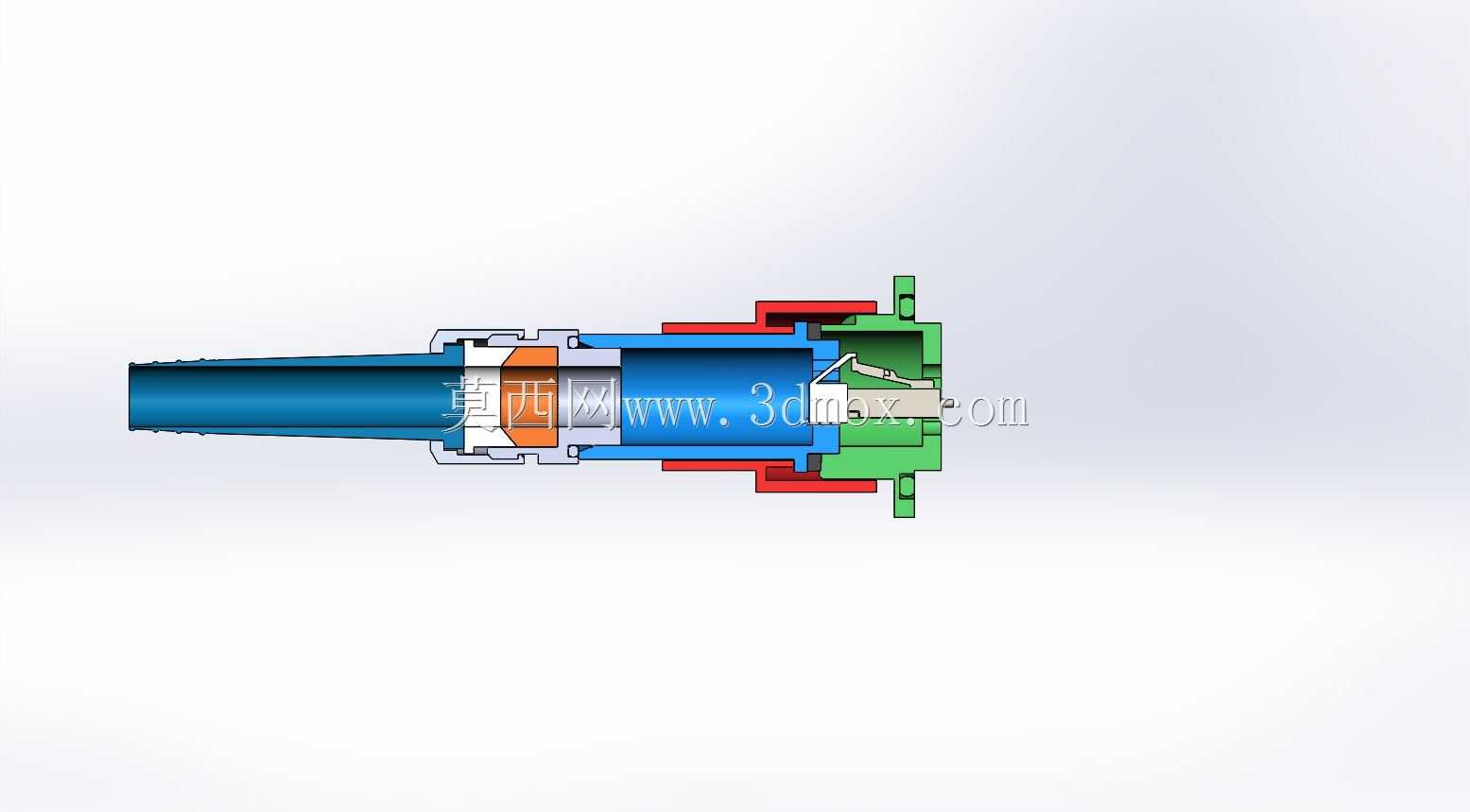

　　中间段的紫红色密封缓冲层，采用弹性橡塑材质，一方面填补金属外壳与内部光纤插芯组件之间的装配间隙，阻挡外界粉尘、水汽侵入接头内部的光纤对接端面，另一方面可以缓冲线缆弯折时的应力，避免靠近接头根部的光纤出现弯折半径过小导致的光信号衰耗骤增，甚至光纤断裂的问题。前端的锥形尾套是和光缆外护套直接配合的部位，尾套外壁的多道环形凹槽，是用来和光缆的外护套形成过盈抱紧配合，当光缆受到侧向拉扯时，拉力会通过尾套传递到外壳结构上，不会直接作用在内部的光纤纤芯与插芯的连接点上，从根源上避免拉脱故障。设计过程中，插芯的同轴度是整个结构的核心控制项，内部陶瓷插芯的轴线与外壳对接基准面的垂直度、同轴度公差控制在微米级，保证对接时两端光纤纤芯可以完全对中，

　　不会出现偏心导致的光信号漏射。安装边界方面，这类接头的对接端完全适配标准光纤适配器端口，不需要额外定制转接件，尾部穿线孔径匹配常规2.0mm、3.0mm外径的单芯光缆，装配时只需要按照光纤端接工艺完成纤芯研磨、插芯固定，再依次套入尾套、密封层、锁紧外壳即可完成组装，不需要特殊的专用工装。实际选型应用时，需要注意接头的整体长度在对接完成后，会在端口外侧留出足够的插拔操作空间，布线时不能把接头位置设置在狭窄的线槽拐角处，要预留出至少手指操作的空间，方便后期维护插拔。另外外壳的金属结构部分做了防静电表面处理，在工业强电磁干扰的场景下，金属外壳可以和设备端口的接地结构连通，屏蔽外界电磁干扰对光信号传输的影响，避免出现信号误码。

　　不同于民用级的简易塑料光纤接头，这款带金属锁紧结构的连接组件，更适合在有振动、温变范围大的工业场景使用，密封结构可以满足一般户外场景的防尘防水要求，不需要额外增加防护套就能在非露天的户外机柜内长期稳定工作。结构建模时，所有配合面的公差都按照光通讯器件的行业标准设定，滚花的齿距、六角卡位的对边尺寸、尾套的锥度都和实际量产的零件参数一致，不管是用来做布线方案的装配模拟，还是做连接结构的二次优化设计，都可以直接调用模型做干涉检查、装配路径验证，不需要重新测绘结构尺寸。
