吉奥文扎纳FCT2L07X11限位开关结构

　　在自动化生产线、物料输送设备、机床防护机构以及起重运输装备的点位检测环节，这类顶部触发式限位开关是保障设备行程安全、实现工位位置判定的核心基础元件，日常工况中主要承担机构到位检测、超行程限位保护、工序触发信号输出的作用，一旦选型或安装尺寸匹配失误，轻则导致设备工位定位偏差、工序动作错乱，重则引发机构撞机、人员安全防护失效的事故，因此在三维建模阶段就需要把安装边界、触发结构的尺寸公差、外形干涉风险全部校核到位。

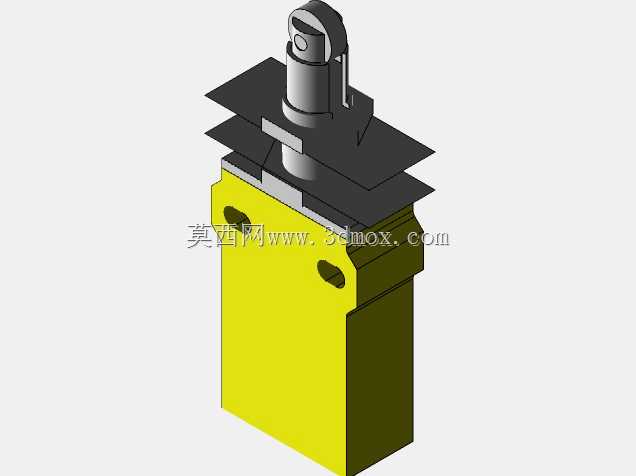

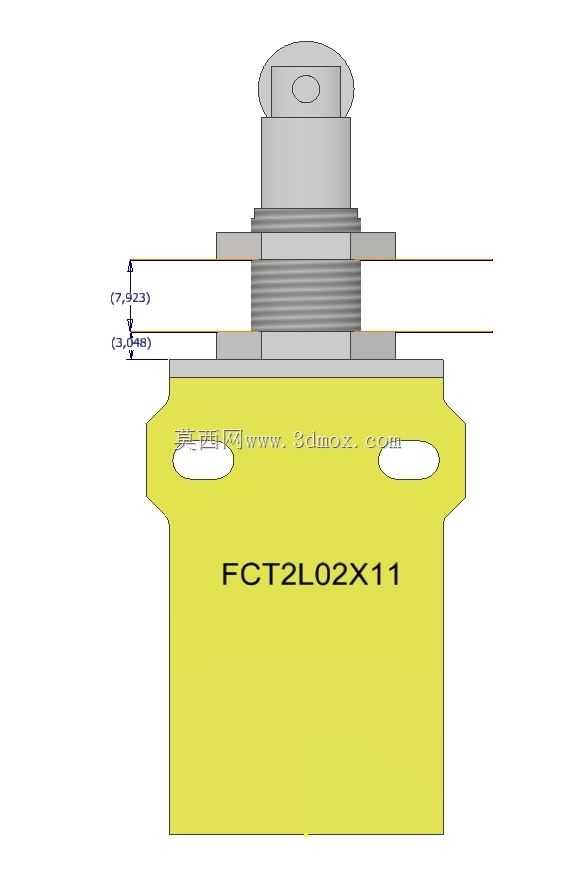

　　这款限位开关的主体采用醒目的黄色工程塑料壳体，一方面是工业现场的安全色标识需求，方便运维人员快速识别点位，另一方面壳体材料兼顾绝缘性能与抗冲击韧性，能适配车间内多粉尘、轻度油污的常规工况，顶部的触发头采用金属材质加工，耐磨性能满足长期反复按压触发的使用需求，触发端的球形端头设计可以减少侧向力对内部触点结构的冲击，避免非轴向受力导致的元件损坏。从安装结构来看，开关上部设置了带螺纹的安装柱，配套的锁紧螺母可以实现安装高度的灵活调整，图中标注的螺纹段有效调节范围覆盖3.48mm到7.923mm的区间，安装时可以根据触发挡板的实际位置微调开关的触发行程，适配不同安装板厚度、不同触发距离的现场需求，不需要额外加工调整垫片就能完成安装对位。壳体下部的两个对称安装腰孔，是用于开关本体的最终固定，腰孔的设计预留了小范围的位置调整余量，安装时可以先将开关预固定在安装支架上，调整好触发位置后再锁紧固定螺丝，降低现场安装的对位难度。

　　建模过程中需要重点关注几个容易被忽略的结构细节：一是顶部螺纹段与安装板的配合间隙，要预留出螺母锁紧的空间，避免螺纹长度不足导致安装后锁紧失效；二是触发头的伸出长度要和内部触点的动作行程匹配，建模时要还原触发头按压后的回缩行程空间，避免三维装配时出现静态干涉，误导后续的结构设计；三是黄色壳体的下部轮廓做了切边处理，安装时要注意壳体与周边走线槽、支架结构的间隙，不能因为壳体的突出棱边与周边结构产生剐蹭。

　　从实际应用的角度出发，这类限位开关常被用在输送线的工件到位检测、机床滑台的硬限位保护、升降设备的上下极限位置判定、安全门的闭合状态检测场景，不同场景下对触发力、防护等级的要求有差异，但安装尺寸的通用性是选型时的首要考量点，这款开关的螺纹安装直径、固定孔位间距属于行业通用规格，可以直接替换同类型的进口限位开关，不需要重新加工安装支架，能大幅降低设备改造的成本。建模时还原的锁紧螺母调节结构，实际使用中可以通过调整螺母的位置改变触发头的初始伸出量，比如在安全门检测场景下，可以适当调大伸出量，保证门体关闭到位后能可靠触发开关，避免因为门体变形、安装间隙导致的信号漏检；在滑台硬限位场景下，可以适当调小伸出量，预留出滑台的制动距离，避免滑台惯性冲击直接撞坏开关本体。

　　另外需要注意的是，开关壳体上的标识区域建模时要保留平整的平面结构，方便后续粘贴点位编号标识，工业现场一个设备往往会用到十数个甚至数十个限位开关，清晰的标识能大幅降低后期运维的故障排查难度。顶部触发头的金属部分要做圆角处理，还原实际产品的圆滑过渡结构，避免尖锐棱角在长期触发过程中磨损配套的触发挡板，延长整套触发机构的使用寿命。走线接口位于开关上部的螺纹段后侧，建模时要预留出走线的弯曲半径空间，不能让安装结构挤压电缆，导致线缆绝缘层破损引发信号故障。
