柱塞式微动开关精密结构三维设计

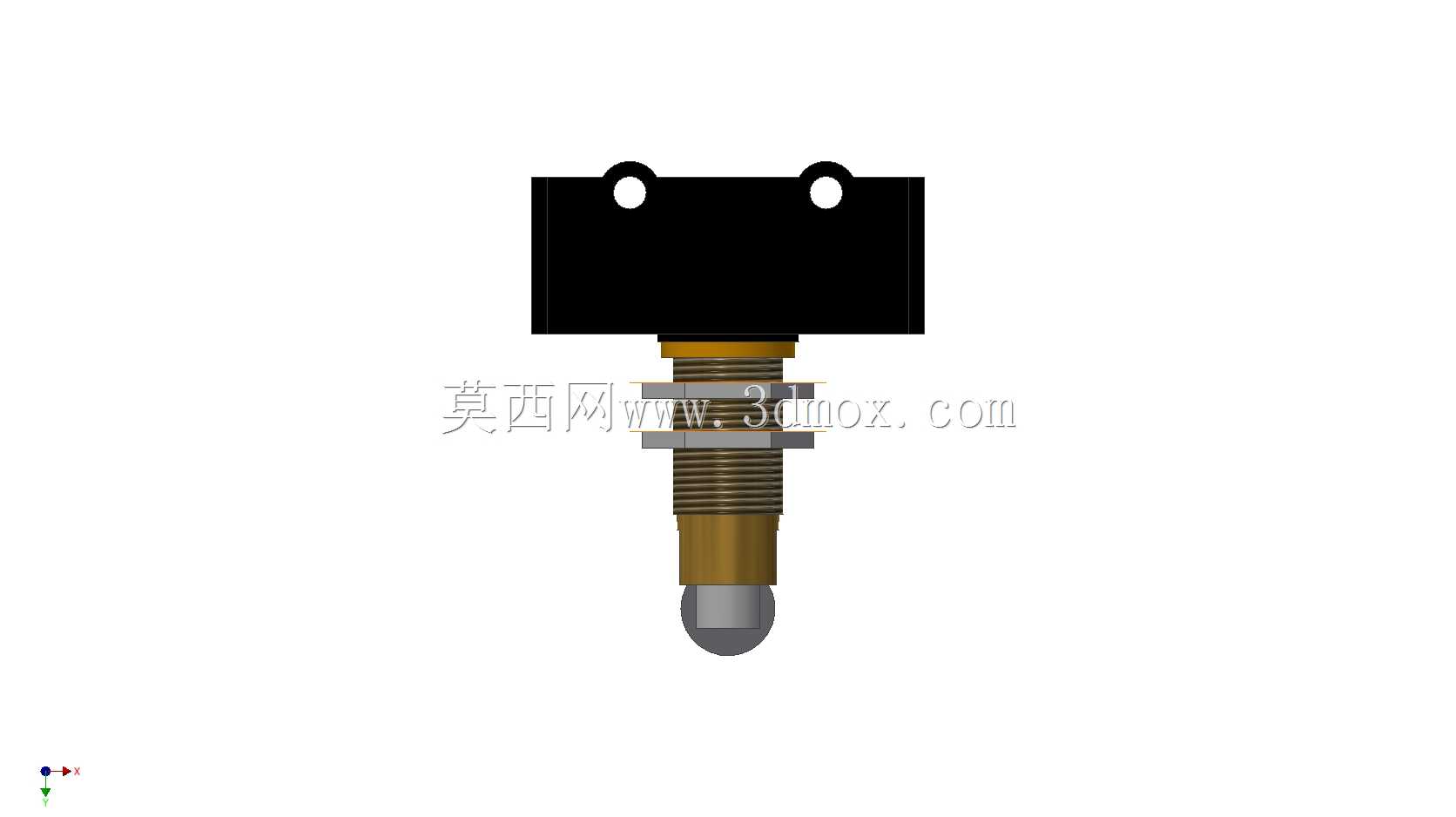

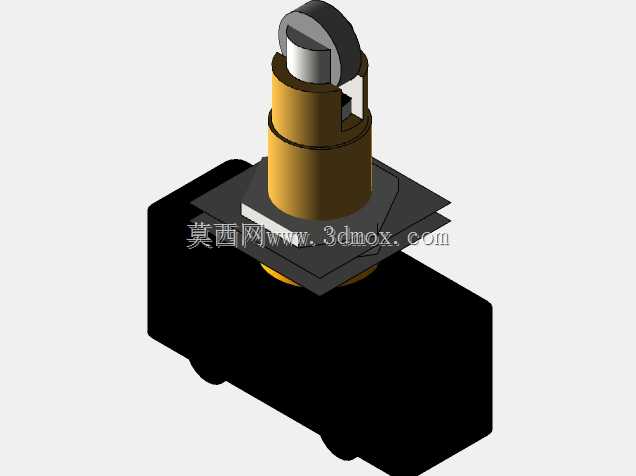

　　在各类工业自动化生产线、机床设备的行程限位、位置检测环节，这类顶部带柱塞式触发端的微动开关是极为常用的电气控制元件，日常做设备结构设计时，经常需要把这类元件的三维结构导入装配体，核对安装空间、触发行程的匹配度，避免现场安装时出现干涉或者触发不到位的问题。这款微动开关的触发端采用金属柱塞配圆头触端的设计，触端做了圆弧过渡处理，实际使用时，不管是被直线运动的机构滑块触碰，还是被摆动的压杆压合，都能保证受力方向沿柱塞轴向传导，不会因为侧向分力导致柱塞卡滞，相比摆杆式的微动开关，这种直动柱塞结构的触发精度更高，重复定位误差能控制在更小的范围内，适合用在对触发位置一致性要求高的工位，比如工装夹具的夹紧到位检测、滑台的硬限位触发、

　　安全门的闭合确认这些场景。从结构设计的角度看，这款开关的主体上部是带两个安装孔的固定座，安装孔采用通孔设计，适配常用的十字盘头或者内六角圆柱头螺钉，安装时可以直接从开关正面穿入螺钉固定在安装板上，不需要在安装板背面预留拧螺母的操作空间，对安装空间的要求更友好，两个安装孔的中心距做了标准化设计，和市面上同规格的微动开关安装尺寸通用，后期维护替换时不需要重新加工安装孔位。柱塞部分采用了螺纹柱加锁紧螺母的结构，实际安装调试的时候，可以根据触发距离的需求，旋转螺纹柱调整柱塞伸出固定座的长度，调整到位后拧紧锁紧螺母就能锁死位置，不需要额外增加垫片来调整触发高度，现场调试的效率很高，螺纹柱的螺距选用了细牙规格，调整时的进给量更小，

　　能实现更精细的触发位置校准。开关主体的外壳采用黑色绝缘材质，既可以隔绝内部触点和外部安装金属板的导电通路，也能在日常生产环境中抵御一定的粉尘、切削液溅落，内部的触点组件做了密封处理，配合柱塞部位的防尘密封圈，能在普通机加工车间的环境下长期稳定工作，不会因为金属切屑进入开关内部导致触点短路或者柱塞卡滞。做三维建模的时候，这类开关的细节处理很重要，比如柱塞的伸缩行程要和实际产品参数保持一致，导入装配体做运动仿真的时候，才能准确模拟机构压合开关的全过程，确认机构运动到极限位置时，柱塞的压入量在开关的额定行程范围内，既不会因为压入量不足导致触点无法可靠闭合，也不会因为压入量过大超过开关的超程范围损坏内部的弹片结构。安装座的外形轮廓、

　　安装孔的沉头深度也需要准确还原，很多新手建模的时候容易忽略安装孔的沉头尺寸，导致装配时螺钉头高出安装座表面，和周边运动的机构发生刮蹭，另外接线部位的出线空间也要预留足够的位置，避免装配时电线被挤压在开关和安装板之间，磨破绝缘层造成短路隐患。在实际的设备选型中，这类直动柱塞式微动开关常和缓冲垫配合使用，在高速运动的机构触发场景下，在柱塞触端或者机构对应的触碰位置加装聚氨酯缓冲垫，可以降低机构触碰瞬间的冲击力，延长开关内部弹片的使用寿命，毕竟微动开关的核心失效模式大多是内部弹片在长期高频冲击下出现金属疲劳，导致触点接触不良或者无法复位。建模时还原开关的整体重量参数也有实际意义，在一些需要做整机重心核算的精密设备上，每个外购件的重量都会影响最终的配重计算，准确的三维模型重量属性能帮结构工程师省去后续称重核算的步骤。另外开关表面的标识区域、防滑纹理这些细节虽然不影响装配，但在做设备的三维渲染展示、出厂随机资料的三维示意图制作时，这些细节能让整体的装配效果更贴近真实状态，不会出现模型和实物脱节的情况。
