西门子配套带法兰式夹紧连接轴套

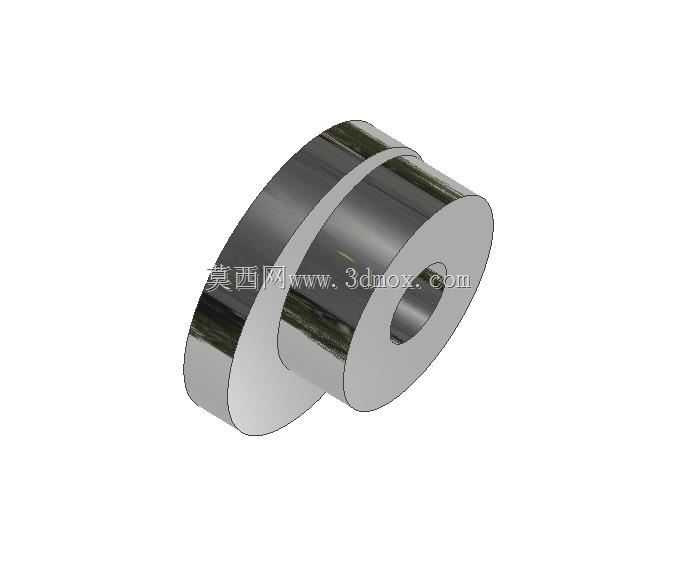

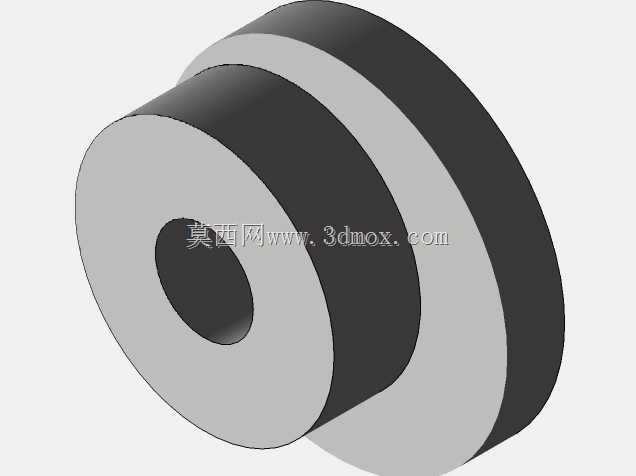

　　这类带法兰结构的夹紧轴套，日常在工业传动链路、伺服驱动配套、自动化输送线的轴系连接场景里出镜率极高，尤其是和西门子系列驱动组件配套使用时，主要承担轴端锁紧、扭矩传递、轴向定位的核心作用，区别于普通平键连接的轴套，它依靠抱紧式的夹紧结构实现无间隙传动，能有效抵消正反转切换时的回程间隙，在频繁启停、换向的传动工位上，能大幅降低连接部位的磨损和冲击异响。从结构设计逻辑来看，这款零件采用了一体式带凸缘的台阶式回转结构，大直径端的法兰盘端面作为轴向定位基准面，安装时直接贴合被连接件的安装端面，小直径段为抱紧配合段，内孔与适配轴径采用过渡配合公差带，通过法兰端周向布置的锁紧螺钉施加径向抱紧力，不需要额外加工键槽就能传递额定扭矩，

　　这种设计对安装现场的轴加工要求更低，也避免了键槽加工带来的轴截面应力集中问题，在中小扭矩的传动场景下，装拆效率比传统键连接高不少。实际选型和安装时需要重点关注几个尺寸边界：首先是内孔的直径公差，必须和配套轴的外径公差匹配，过盈量过大会导致安装时抱紧段胀裂，过盈量不足则会出现传动打滑、轴孔相对窜动的问题；其次是法兰端的安装孔位分布圆直径，要和被连接件的安装螺孔位置完全对齐，否则会出现安装错位，导致法兰端面无法完全贴合，运行时产生端面跳动；还有就是轴套的总长度，要保证抱紧段和轴的配合长度不小于轴径的1.2倍，才能提供足够的抱紧摩擦力，避免扭矩过载时出现相对滑移。从使用场景的适配性来说，这类夹紧套除了驱动电机的输出轴连接，

　　还常用在精密输送辊的端轴固定、同步带轮的轴端锁紧、编码器的连接安装等工位，尤其是对传动同轴度要求较高的场合，一体式的回转结构能保证较高的形位公差精度，法兰端面和内孔的垂直度公差控制在0.02mm以内时，高速运转时的径向跳动量可以控制在极小范围内，不会因为连接偏差带来额外的振动载荷。设计这类零件的时候，材质通常选用中碳钢经调质处理，表面做发黑或者镀锌防锈处理，既保证足够的结构强度承受抱紧时的胀紧力，也能适应车间多油污、多粉尘的工况，不会轻易出现锈蚀卡滞的问题，后期维护拆卸时也不会因为锈死导致轴件损伤。和传统的顶丝式轴套相比，这种带法兰的夹紧结构抱紧力分布更均匀，不会因为顶丝的单点施力在轴表面压出凹痕，

　　多次装拆也不会损伤配合轴的表面精度，在需要频繁调整安装位置、定期维护拆解的设备上，长期使用的综合成本更低。在实际装配过程中，需要注意锁紧螺钉的拧紧顺序，要采用对角分次拧紧的方式，逐步施加锁紧力，避免单侧受力过大导致轴套偏斜，抱紧段出现椭圆变形，影响内孔和轴的配合精度，安装完成后要手动盘动连接轴系，检查转动是否顺畅无卡滞，确认法兰端面和安装面完全贴合无间隙后，再投入负载运行。
