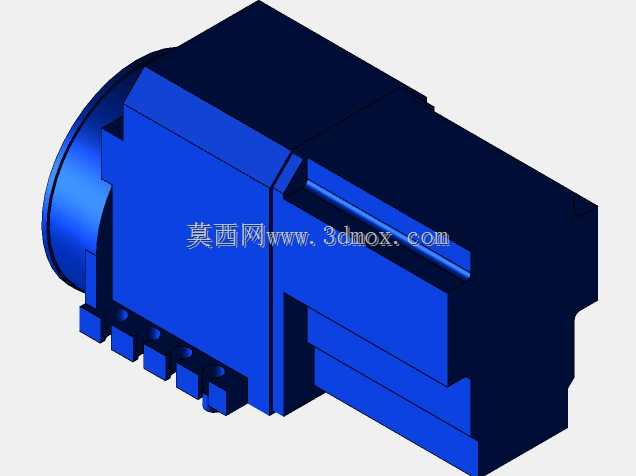

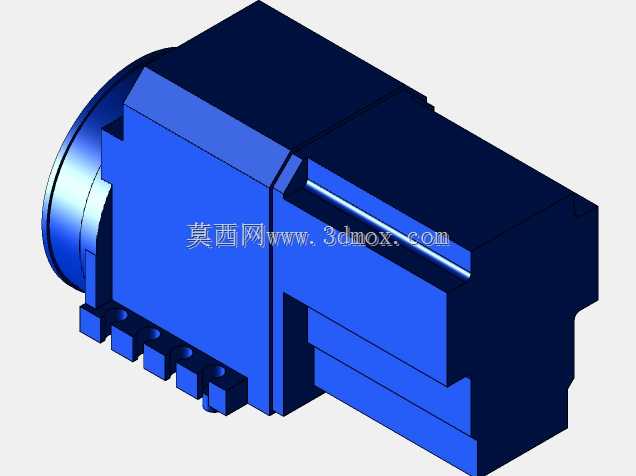

普拉加蒂BTP-63六角刀塔车床结构

　　在普通卧式车床及数控车削加工单元的升级改造场景中，多工位回转刀塔是直接决定加工节拍与工序集成度的核心功能部件，普拉加蒂BTP-63型六角刀塔的结构设计，完全适配盘类、轴类零件的多工序连续车削需求，能在一次装夹定位后完成外圆、内孔、端面、切槽、螺纹甚至成型面的多工步加工，省去了人工换刀的反复定位误差与辅助停机时间。从实际产线应用来看，这类六工位刀塔常被配套在6140、6150规格的平床身数控车床上，也可作为专用车床的定制化刀架模块，用于汽配、液压件、通用五金零件的批量加工场景，尤其是针对需要多把刀具轮换作业的中小型回转体零件，刀塔的转位精度直接决定了各工序间的位置公差控制能力。

　　从结构设计逻辑来看，该刀塔采用整体式箱体布局，主体承载结构为一体式铸造箱体，内部集成了转位驱动机构、锁紧机构与端面定位结构，输出端的六角安装面可同时装夹六组不同功能的车削刀具，刀位之间的分度角度为60度，转位动作通过内置的驱动单元实现平稳启停，到位后通过端面齿盘完成刚性锁紧，避免重切削过程中出现刀位偏移。设计时优先考虑了切削刚性需求，刀塔的悬伸长度经过优化，在保证足够换刀回转空间的前提下，尽可能缩短刀具安装基准到主轴端面的距离，降低切削过程中的力矩负载，减少颤振对加工表面质量的影响。

　　安装边界方面，该刀塔的后端设置有标准化的安装定位面与连接接口，可直接通过螺栓固定在车床中拖板的安装平台上，安装时需要保证刀塔回转中心与车床主轴中心的同轴度误差控制在允许范围内，同时要预留出足够的管线布置空间，满足驱动与检测元件的走线需求。刀盘端面的刀具安装位采用统一的装夹尺寸规格，可适配标准方柄车刀的装夹，也可通过配套刀夹安装内孔加工刀具，刀具伸出长度的调整范围覆盖了常规车削作业的需求，不需要额外制作过渡接杆即可完成大部分常规加工工序的刀具装夹。

　　在功能特性上，该刀塔的转位动作可通过机床数控系统直接控制，支持就近选刀逻辑，能根据当前刀位与目标刀位的位置差选择最短回转路径，进一步压缩换刀辅助时间。锁紧机构采用端面多齿啮合结构，啮合齿数多、接触面积大，重切削时的承载能力强，可承受大切深、大进给的粗加工切削负载，同时啮合定位的重复精度高，长期使用后的精度保持性好，不需要频繁调整刀位补偿值。刀塔的外部壳体做了全封闭防护设计，可有效阻挡切削液、铁屑进入内部机构，降低日常维护的频次，壳体上的散热结构可带走连续转位动作产生的热量，避免长时间运行后出现热变形影响精度。

　　从三维建模的角度来看，还原该刀塔结构时需要重点关注几个核心配合面的尺寸精度：一是刀塔与拖板连接的安装基准面的平面度与孔位位置度，这直接决定了刀塔安装后的初始精度；二是刀盘端面刀具安装槽的位置尺寸与角度公差，这关系到各刀位刀具的装夹定位精度；三是回转中心与安装面的平行度、垂直度公差，这些形位公差如果出现偏差，会直接导致加工出的零件出现锥度、端面不平之类的质量问题。建模过程中还要注意内部运动机构的空间避让关系，转位过程中刀盘与周边防护、拖板之间不能出现运动干涉，尤其是在最大刀具悬伸长度的工况下，要验证全行程范围内的运动安全性。

　　在设备选型匹配时，需要根据车床的最大加工回转直径、主电机功率、常用切削参数来确认刀塔的承载能力是否匹配，BTP-63规格的刀塔适配的盘类零件最大加工直径通常在300mm以内，轴类零件的加工长度可根据床身规格适配，其锁紧刚性可满足硬质合金刀具的高速切削需求，不管是钢件的粗车还是有色金属的精车都能适配。日常使用中，该刀塔的维护点主要集中在定期检查锁紧机构的啮合间隙、转位机构的润滑状态，以及防护密封件的老化情况，只要按照规范做定期保养，就能长期保持稳定的换刀精度与切削刚性，是中小规格数控车床实现多工序自动化加工的高性价比功能部件。
