水泥生产线旋风悬浮预热装置结构

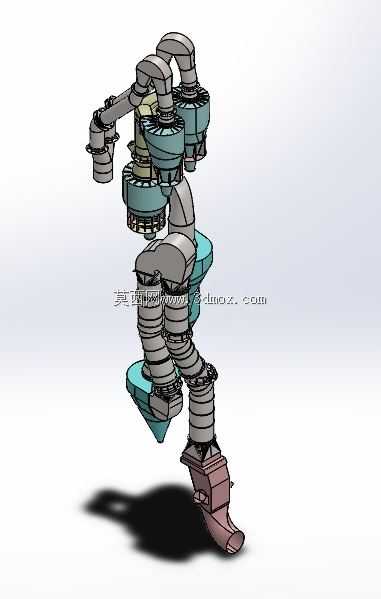

　　在新型干法水泥熟料生产线的窑尾工段，这套悬浮预热装置是衔接生料粉磨系统与回转窑的核心热工设备，整套结构沿竖直方向多级堆叠布置，安装时需匹配窑尾塔架的钢结构承载边界，各级旋风筒通过异形风管依次连通，整体安装高度需结合回转窑窑尾烟室的接口标高、上升烟道的走向确定，最下一级旋风筒的下料管直接接入分解炉或窑尾烟室，最上级出风口对接后续的废气处理与余热利用管路。设备运行时，来自回转窑的高温废气流自下而上沿风管上行，经均化计量后的干粉状生料从上级风管的喂料点注入，被高速气流裹挟分散呈悬浮状态，气固两相在极短时间内完成充分接触换热，相比传统的回转窑内堆积态换热，悬浮状态下单颗粒生料的换热表面积提升数千倍，能在数秒内让生料温度快速升至接近气流温度，

　　大幅降低回转窑内的煅烧热负荷。每一级换热后的气固混合物进入对应级别的旋风筒，通过旋风筒内部的导流结构产生离心效应，完成气固分离，被分离下来的生料通过下料管重新进入下一级的上升风管，再次被更高温的气流携带换热，经过三到六级的重复换热分离流程，生料在进入回转窑前就能完成大部分的碳酸盐分解过程，窑尾废气中的大部分显热被生料回收，排出预热器的低温废气还可引入生料磨作为烘干热源，进一步提升整条生产线的热利用效率。从结构设计角度看，各级旋风筒采用蜗壳式进风口设计，进风口沿筒体切线方向布置，配合内筒的插入深度控制，在保证分离效率的同时尽可能降低系统的通风阻力，减少高温风机的运行功耗；连接各级旋风筒的风管采用变径异形结构，

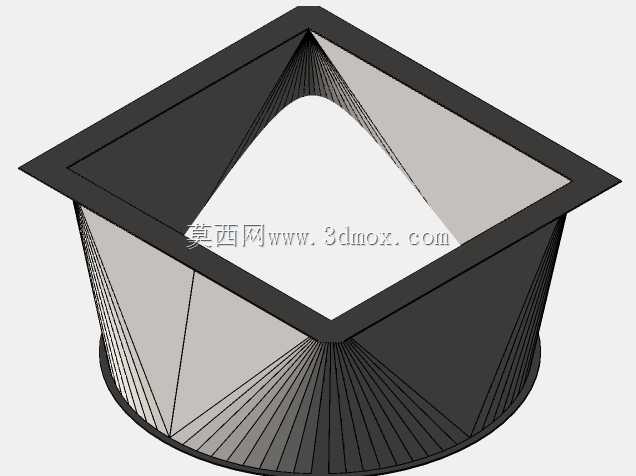

　　根据不同管段的气固混合浓度、气流流速调整截面尺寸，既要保证管内流速足以维持生料颗粒的悬浮状态，避免物料沉积堵料，又要控制流速过高带来的不必要阻力损耗与管道磨损；下料管上设置的锁风阀结构可避免上下级之间的气流短路，保证每一级的换热与分离过程稳定运行，各级旋风筒的锥体角度经过反复核算，匹配水泥生料的休止角参数，避免锥体积料导致的堵塞故障。整套结构的安装需考虑热态膨胀余量，各级风管与旋风筒的连接位置预留膨胀补偿间隙，支撑点设置滑动支座以适配高温运行下的热位移，设备外表面后续可敷设保温层降低表面散热损失，整套装置的结构设计直接决定了水泥生产线的熟料热耗、运行稳定性与产能发挥，建模过程中需严格匹配各级接口的法兰尺寸、安装定位尺寸，确保后续与上下游设备的对接无干涉，同时兼顾内部流道的顺滑性，避免局部结构突变带来的流场紊乱影响换热与分离效率。
