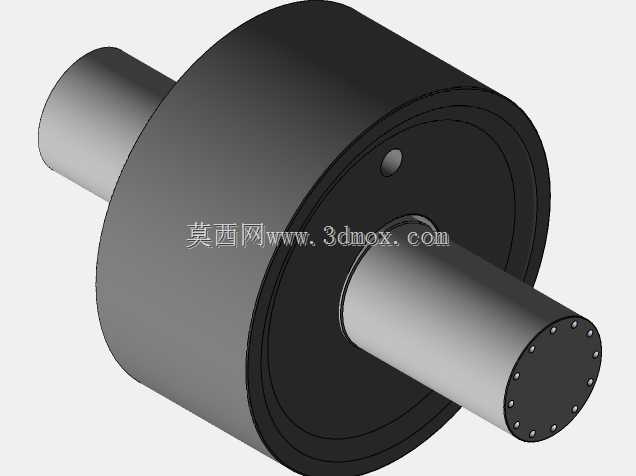

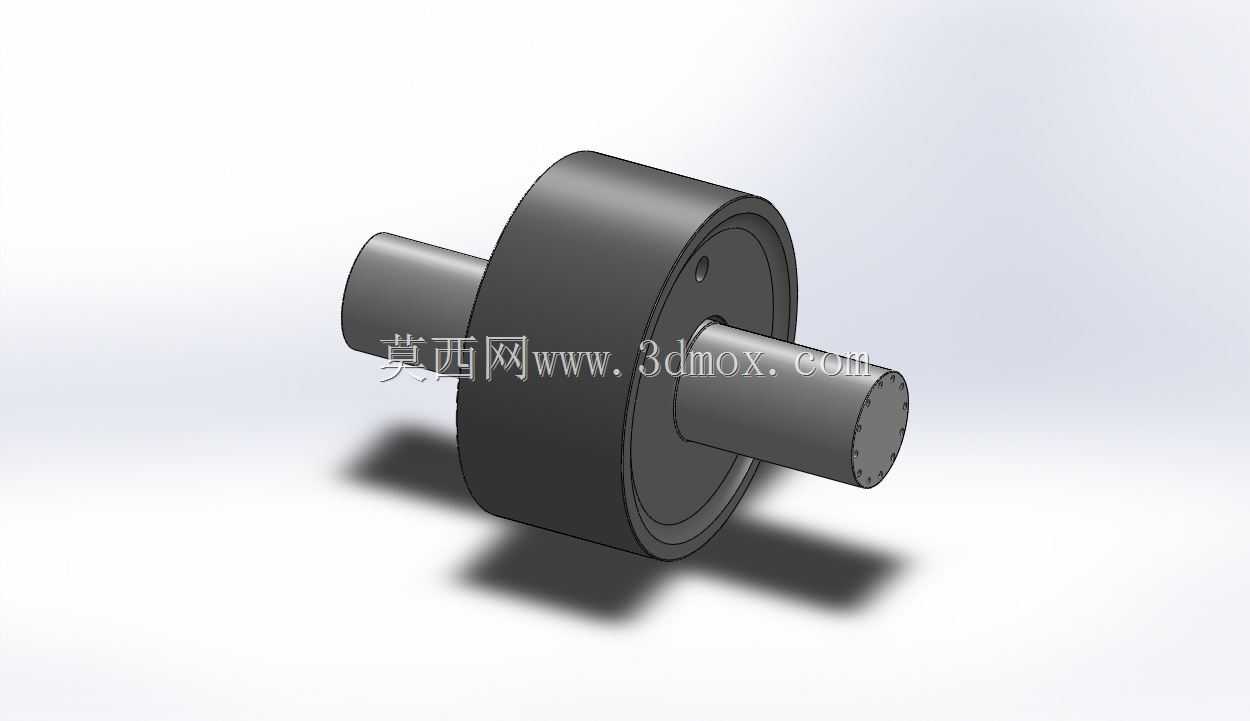

工业传动用双伸轴实心辊轴结构

　　在带式输送、冶金轧线、印刷涂布、薄膜拉伸这类连续作业的工业产线场景里，辊轴是直接决定物料走带精度、设备运行平稳性的核心承载零件，不同于普通光轴只承担扭矩传递的功能，这类带中间大直径辊体的双伸轴结构，需要同时兼顾径向载荷承载、物料接触面支撑、旋转动平衡控制三类核心需求。从实际工况出发，这类辊轴的中间辊体外圆面是直接与被输送物料、或者传动皮带接触的工作面，设计时首先要保证辊面的圆柱度公差，避免因辊面圆度误差导致物料走偏、皮带打滑，通常辊面的径向跳动公差会控制在0.02mm以内，对于高速运行的涂布、印刷场景，还需要对辊体做动平衡校正，剩余不平衡量要符合对应转速等级的G2.5精度要求，防止高速旋转时产生径向窜动影响产品质量。

　　两端的伸出轴段是安装定位的核心部位，轴径尺寸需要匹配配套的深沟球轴承或者调心滚子轴承的内圈尺寸，轴段上会预留轴承安装的定位轴肩，轴肩高度要符合轴承安装的标准尺寸要求，既不能过高导致轴承拆卸困难，也不能过低无法实现轴承的轴向定位，通常轴肩高度会取轴承内圈厚度的1/3到1/2之间。两端轴头的端面会设置螺纹孔或者销孔，用来安装联轴器、链轮或者带轮，实现动力输入，部分需要安装旋转接头的场景，还会在轴端中心加工内孔，布置冷却或者加热介质的流道，满足辊体温控的需求。从结构设计逻辑来看，中间辊体与两端轴的连接方式，根据载荷大小会有不同选择，轻载场景下可以采用轴与辊体过盈配合加键连接的方式，重载的冶金轧线场景则会采用整体锻造的结构，

　　避免连接部位出现应力集中导致断轴。安装边界方面，两端轴承座的安装中心距需要与辊轴的轴段长度匹配，预留出轴承、密封件、端盖的安装空间，轴的轴向窜动量需要通过轴承端盖的调整垫片来控制，通常热胀冷缩的预留间隙会控制在0.1mm到0.3mm之间，根据辊体的工作温度差做对应调整。实际使用中，这类辊轴的失效形式大多集中在轴肩位置的疲劳断裂、辊面磨损、轴承位磨损三类，所以设计时会在轴肩位置做圆角过渡，避免直角应力集中，圆角半径通常取轴径的1/10左右，辊面根据接触物料的不同，可以做镀铬、包胶、喷涂碳化钨等表面处理，提升耐磨性能，轴承位的尺寸公差会取k6或者m6的过渡配合，保证轴承内圈与轴的同步旋转，避免跑内圈的磨损问题。对于输送场景使用的辊轴，

　　还需要考虑辊面的摩擦力要求，输送物料较重时会在辊面滚花或者包橡胶层，增大摩擦系数防止物料打滑，而用于薄膜、纸张这类易刮伤物料的辊轴，辊面需要做镜面抛光处理，表面粗糙度要达到Ra0.8以下，避免划伤物料表面影响成品质量。建模过程中，需要重点关注各轴段的同轴度要求，所有回转面的基准轴线要保持统一，键槽的位置要对称于轴的中心平面，键槽宽度公差取N9或者P9，保证与平键的配合精度，轴端的倒角尺寸要符合标准要求，方便轴承、联轴器的安装导入，避免装配时刮伤零件内孔。
