户外环网柜式RMU信息亭配电柜体结构

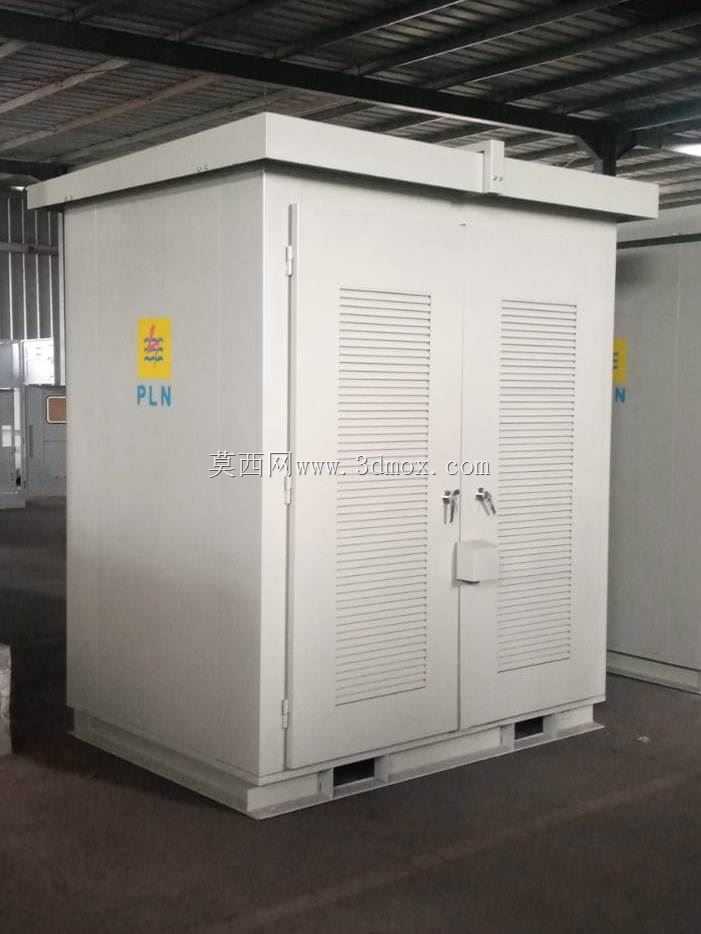

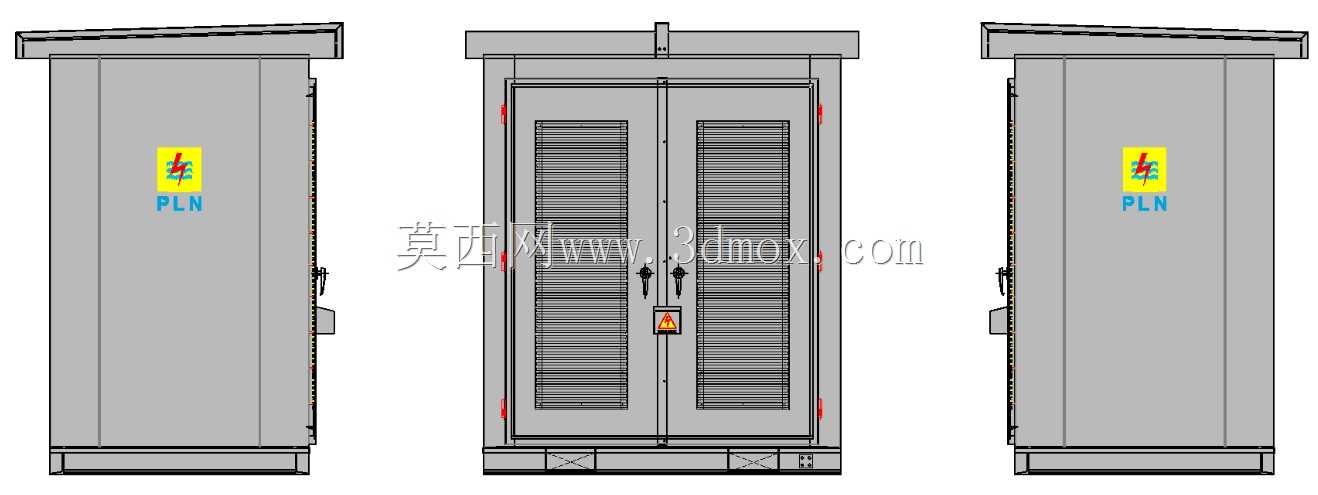

　　这款户外配电柜体的设计，核心围绕3MV配电盘的安装空间需求展开，从结构选型到细节处理，全部贴合户外配电场景的实际使用痛点。做这类户外柜体结构设计时，首先要考虑的是户外安装的边界条件，柜体底部预留了标准的槽钢安装位，现场施工时可直接与预制的混凝土基础槽钢对接，不需要额外做转接支架，能大幅缩短现场安装的周期。柜体整体采用立式双开门结构，侧面为整板折弯成型，顶部做了外伸的斜顶防雨檐，这个结构不是单纯的造型设计，斜顶的倾斜角度经过核算，能保证雨水顺着檐边直接滴落至柜体外侧30mm以外的区域，不会顺着顶板接缝渗入柜体内部，解决户外柜体最常见的渗漏隐患。

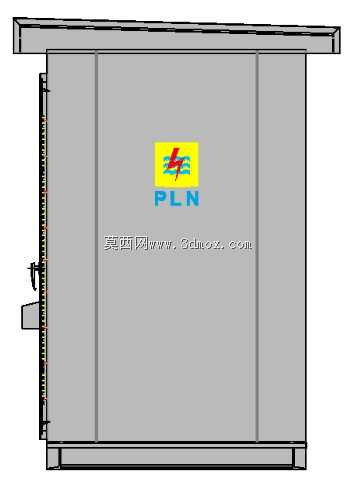

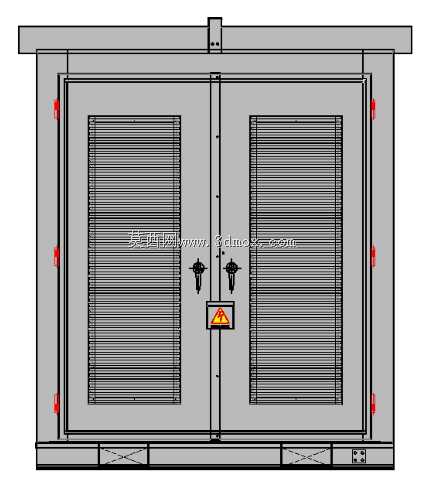

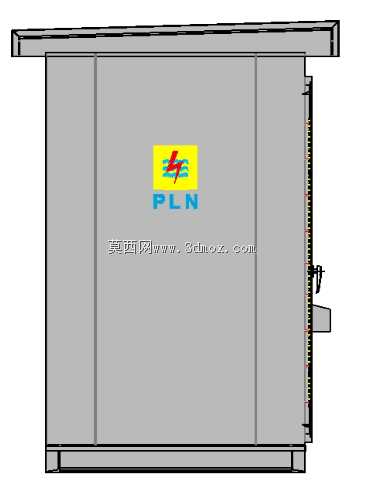

　　从功能分区来看，双开门的设计是为了适配内部3MV配电盘的安装与后期运维需求，门板上开设的通长通风百叶，每一片百叶都做了向内下倾斜的折弯处理，百叶内侧配套加装防尘防虫的不锈钢网，既保证柜内电气设备运行时的散热通风需求，又能阻挡户外的扬尘、蚊虫进入柜内，避免积尘引发的绝缘故障。门板上的锁具采用三点式连杆锁，锁止点分布在门板的上、中、下三个位置，关闭后能保证门板与柜体门框的密封胶条均匀压紧，防护等级可以达到户外配电设备的常规要求，应对常规的淋雨、扬尘环境没有压力。柜体侧面预留的标识安装位，是按照电力系统的标识规范预留的平面区域，现场安装时可直接粘贴或固定电力警示标识、设备编号牌，不需要后期在柜体上额外钻孔，破坏柜体的防护涂层。

　　内部空间的规划上，整个柜体的净空尺寸完全围绕3MV配电盘的安装尺寸做适配，柜体内部预留了标准的安装梁固定孔位，安装梁的位置可以根据配电盘的实际安装深度做上下、前后的微调，适配不同厂家配电盘的安装公差，不需要现场重新钻孔攻丝。柜体的侧板、门板、顶板全部采用冷轧钢板折弯成型，板材厚度根据不同部位的受力需求做差异化选择，门板、顶板这类需要承受外力、防雨的部位采用较厚的板材，内部安装梁采用承重性能更好的型材，既保证整体结构的强度，又能控制整体的重量，方便运输与吊装。柜体底部预留了电缆进出线的开孔区域，开孔位置做了翻边处理，现场穿线后可搭配密封胶圈、防火泥做密封处理，避免小动物从底部进入柜内引发短路故障。

　　在实际应用场景中，这类柜体多用于户外配电节点、园区配电站点、市政道路旁的环网配电点位，不需要额外建设配电房，直接落地安装即可投入使用，能大幅节省配电基础设施的建设成本。设计时还考虑了运维的便利性，双开门打开后可以完全露出内部的配电盘操作面，运维人员不需要探身进入柜内即可完成常规的操作、检修工作，柜内预留了辅助照明、温湿度控制器的安装位置，可根据项目需求选配加装，应对高湿、高寒区域的使用需求。柜体的所有外露焊接部位都做了打磨抛光处理，表面经过磷化、喷塑处理，涂层厚度满足户外使用的防腐蚀要求，能适应不同区域的户外气候条件，减少后期的维护成本。从安装边界来看，柜体的左右两侧预留了足够的接线与散热空间，现场安装时只需要保证柜体与周边障碍物预留不小于500mm的操作间距即可，不需要额外预留过大的安装场地，适合用地紧张的城区配电点位使用。
