户外环网柜用信息亭滑轨配套结构

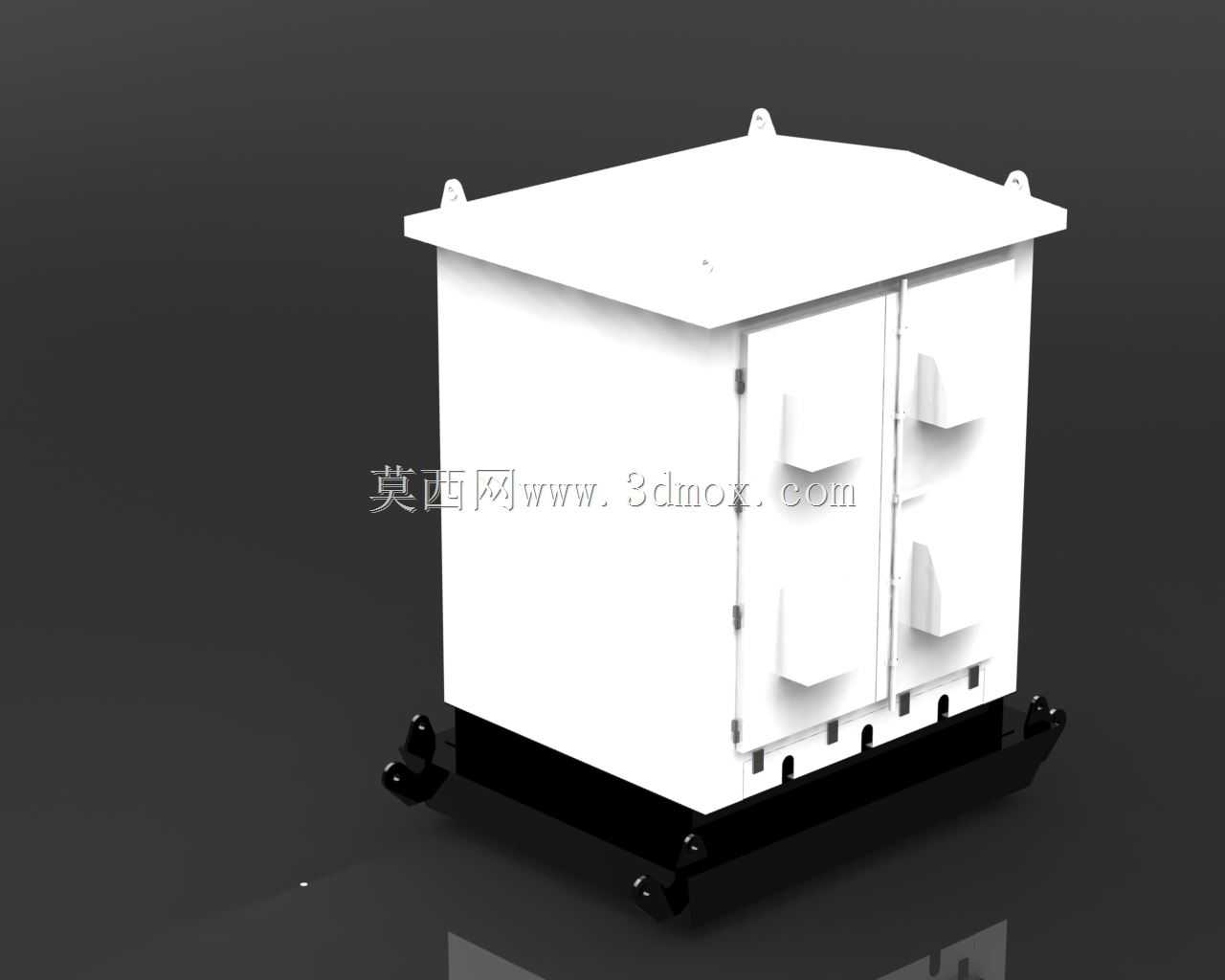

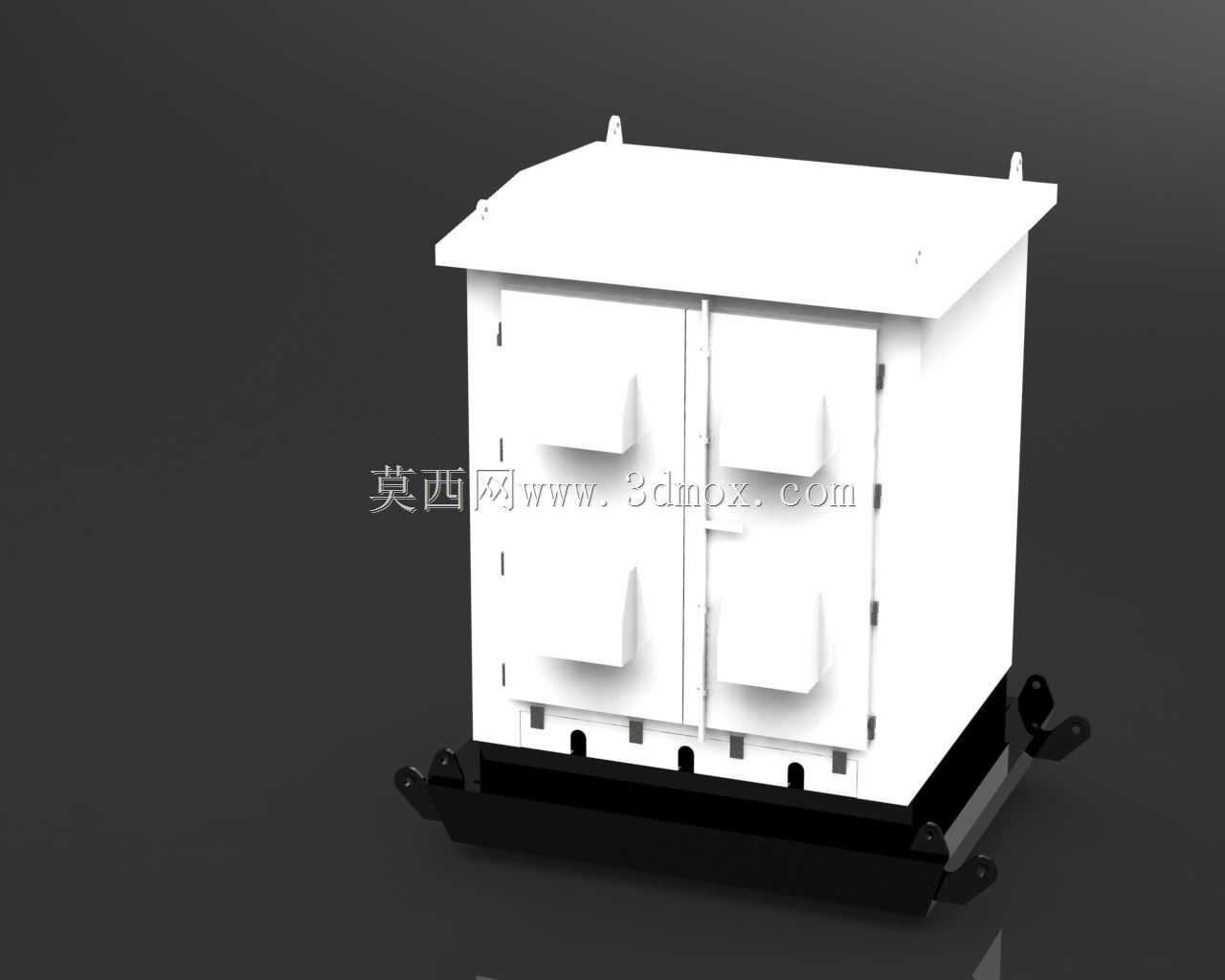

　　这套滑轨结构主要适配户外环网信息亭的内部功能模块抽拉需求，在10kV配网户外环网网点、小区配电房边角户外站点、工业园区临时配电点位这类场景中，运维人员经常需要对柜内的通讯采集模块、信号传输单元进行调试、检修、更换，传统固定式安装的模块需要探身进入柜内操作，不仅操作空间受限，雨天户外作业时还容易让雨水飘入柜内引发绝缘隐患，这套滑轨的设计初衷就是解决这类运维痛点。从实际安装边界来看，适配的环网信息亭柜体为户外落地式结构，柜体内部净安装宽度适配800mm标准柜宽，滑轨的固定端通过M6不锈钢螺栓固定在柜体侧壁的预装C型安装梁上，活动端承载信息采集主机模块，单轨额定承载载荷不低于25kg，完全满足常规工业级通讯采集主机、

　　信号转换模块的承重需求，抽拉行程设计为450mm，完全拉出后模块整体可伸出柜门外缘120mm，运维人员无需探身即可完成所有端口接线、指示灯查看、模块插拔操作，抽拉到位后自带弹性定位锁止，避免户外大风或者外力碰撞导致模块自行滑回柜体碰伤操作人员。设计阶段首先考虑的是户外工况的防护适配，滑轨整体采用304不锈钢冲压成型，滚柱保持架采用耐候POM材质，避免长期户外高湿、盐雾环境下出现锈蚀卡滞，滑轨的安装面预留了2mm的调节腰型孔，可适配不同厂家柜体侧壁安装梁的孔位偏差，降低现场安装的配钻工作量。柜体底部配套的撬装移动结构，和滑轨的抽拉行程做了空间避让，当柜体通过底部撬装结构短距离移位时，滑轨承载的模块不会因为倾斜晃动出现移位，

　　滑轨的末端设计了软质聚氨酯限位缓冲块，推回模块时不会产生刚性碰撞，避免模块内部的电子元件受冲击出现焊点脱落、接插件松脱的问题。从结构细节来看，滑轨采用三节式全伸展结构，每节滑轨的配合面都设计了储油槽，填充低温耐受的锂基润滑脂，可在-20℃到60℃的环境温度区间内保持顺畅抽拉，不会因为冬季低温出现油脂凝固卡滞，也不会因为夏季高温导致油脂流失出现干磨异响。在配电设备运维的实际场景中，这类带抽拉滑轨的信息亭结构，相比传统固定式安装的结构，单次模块检修的作业时间可缩短60%以上，同时减少了运维人员探身柜内的触电风险，尤其是在带电显示装置故障的应急检修场景下，模块拉出后可保持足够的安全操作距离。设计时还考虑了不同模块的适配性，

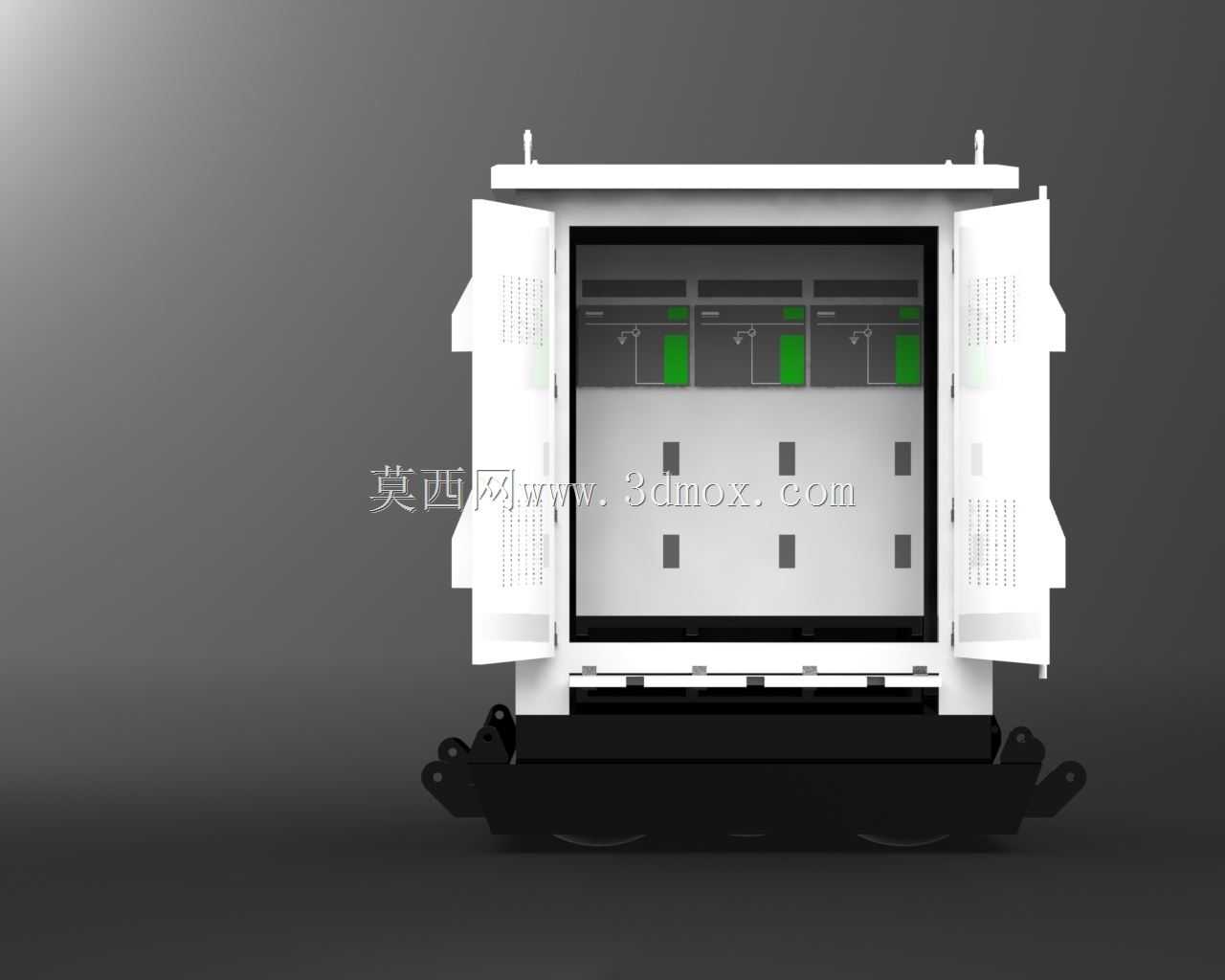

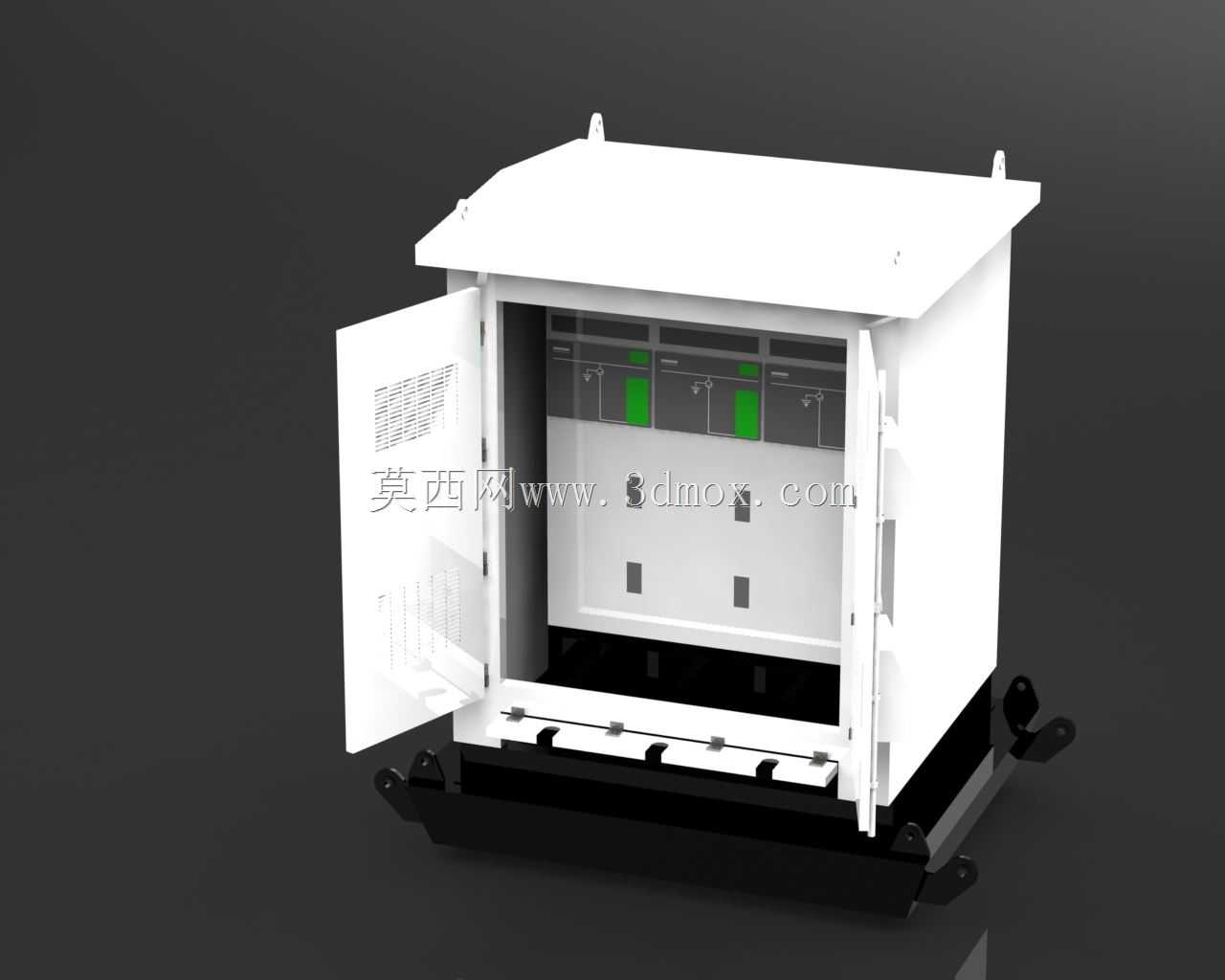

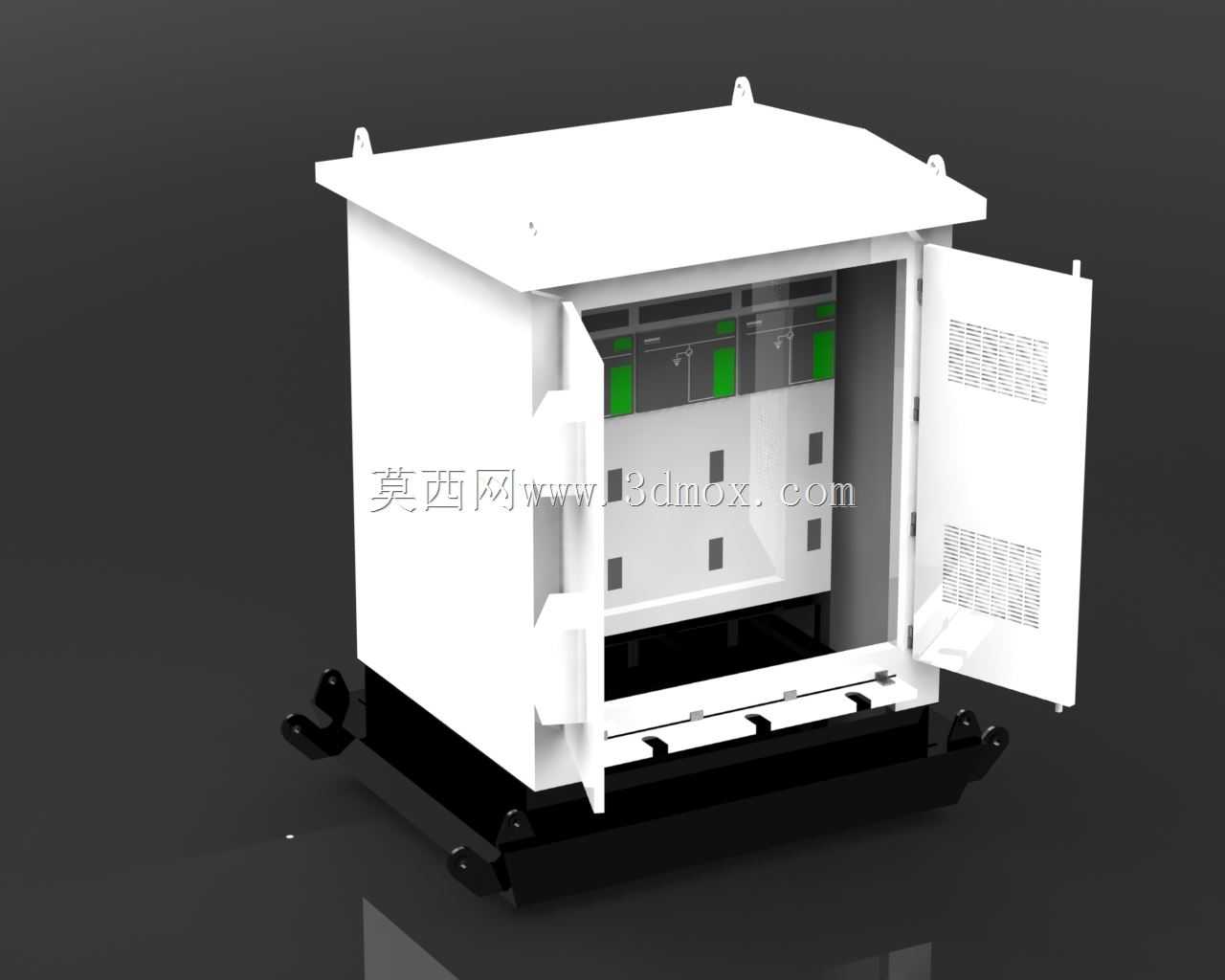

　　活动端的安装孔位采用通用化排布，可兼容不同厂家的信息采集主机、边缘计算网关、信号中继模块的安装尺寸，无需针对不同厂商的模块重新设计滑轨支架，降低了柜体生产的物料种类，减少了BOM管理成本。柜体的门体开启角度为180度，和滑轨的全伸展行程完全匹配，门体打开后不会和拉出的模块产生干涉，门体上的通风滤网位置也和模块拉出后的散热位置对应，模块正常工作时推回柜内，散热气流可通过门体滤网形成对流，不会因为滑轨的安装阻挡散热风道。另外，滑轨的表面处理采用拉丝钝化工艺，没有喷涂涂层，避免长期户外使用后涂层脱落掉入柜内引发绝缘间隙不足的问题，所有的固定螺丝都采用防松脱的弹垫和平垫组合，满足户外设备的抗振动要求，在柜体通过叉车或者撬棍短距离移位时，滑轨的连接部位不会出现松动。
