带电机驱动的自动旋转铰链结构设计

　　这款带动力驱动的旋转铰链，核心应用场景覆盖需要自动启闭动作的小型舱门、设备检修盖板、智能储物柜翻门、小型展示装置开合机构等领域，区别于传统无动力阻尼铰链或弹簧铰链，它自带动力输出单元，无需外接额外的推杆、拉杆类执行件，就能完成设定角度范围内的自动回转动作，在紧凑安装空间内的适配性远高于分体式的开合驱动方案。从实际使用逻辑来看，它解决了传统铰链仅能作为铰接支撑件、无法自主提供开合动力的痛点，在小型自动化终端、智能家具、实验设备舱门这类场景里，不需要额外布置连杆或者外置驱动件，仅靠铰链本体就能完成铰接支撑加自动回转的双重功能，能大幅简化设备外围的结构布局，减少零散部件的安装点位。

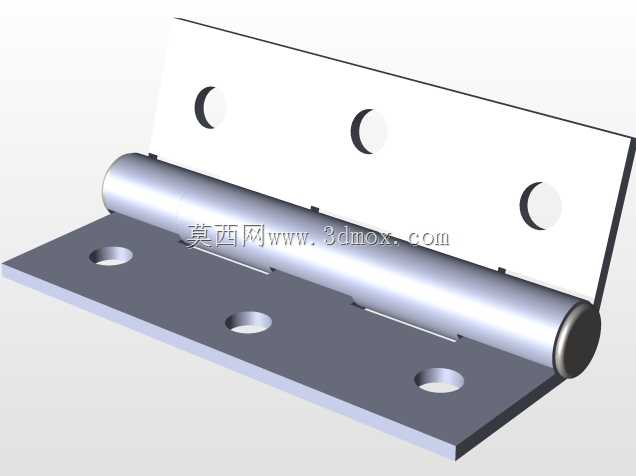

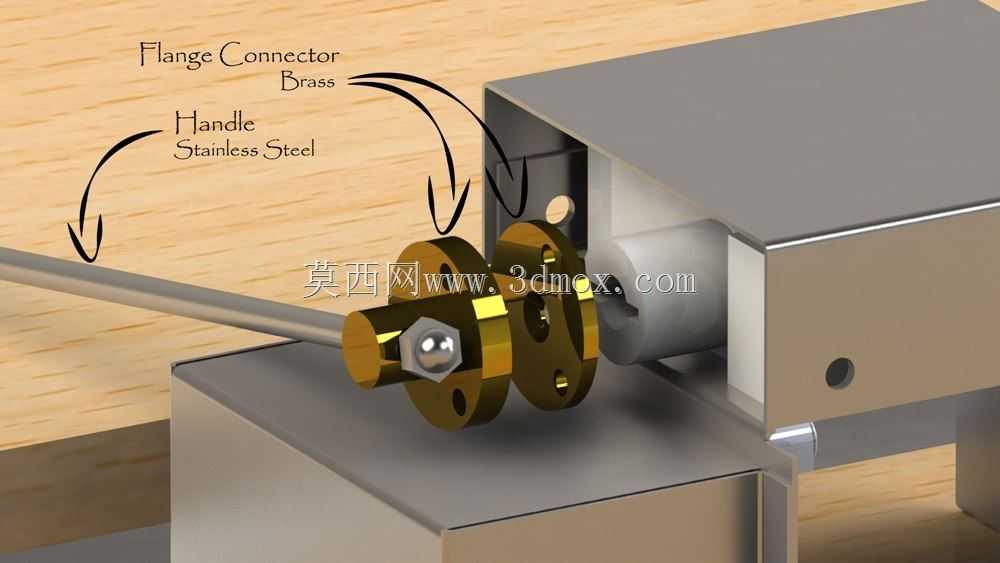

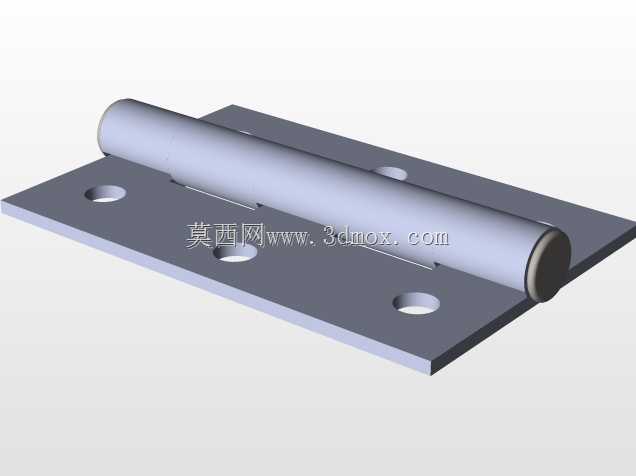

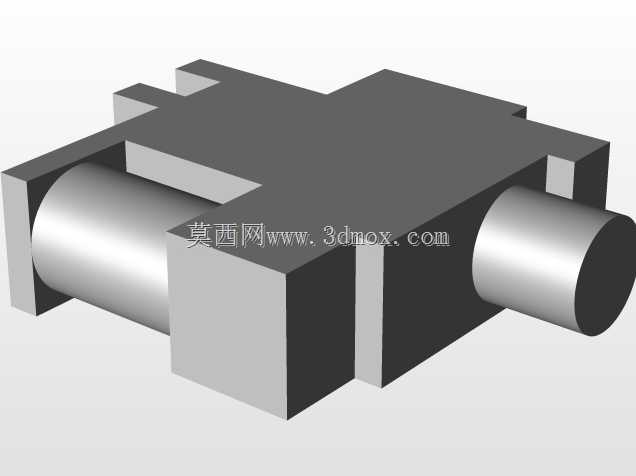

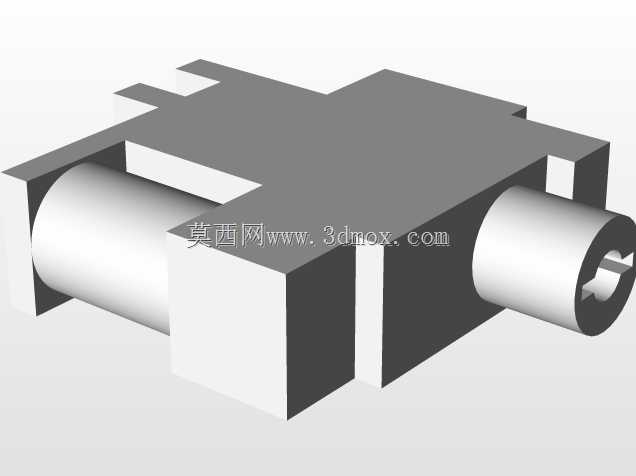

　　从功能特性上拆解，这套铰链的动力单元集成在铰接座内部，动力输出端直接和活动铰接臂联动，没有多余的中间传动损耗，输出的回转扭矩平稳，不会出现外置连杆驱动常见的启动卡顿、行程末端冲击过大的问题。铰接臂的转动轨迹被严格限制在设定的扇形区间内，不会出现过转损坏相邻结构的情况，同时铰接位置预留了标准的安装固定孔位，不管是和金属板材的螺接固定，还是和非金属基材的预埋安装，都能找到对应的适配安装方式。

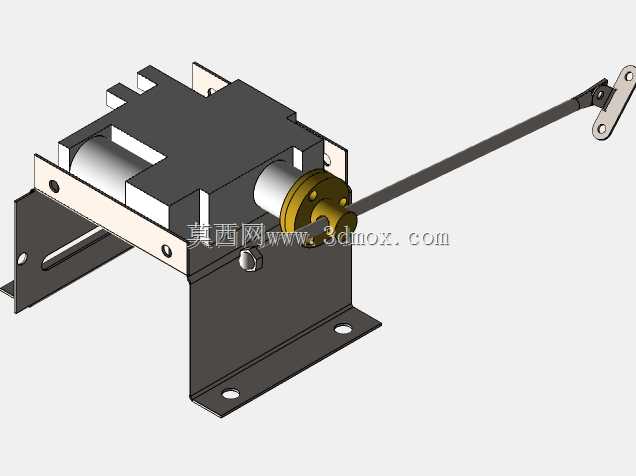

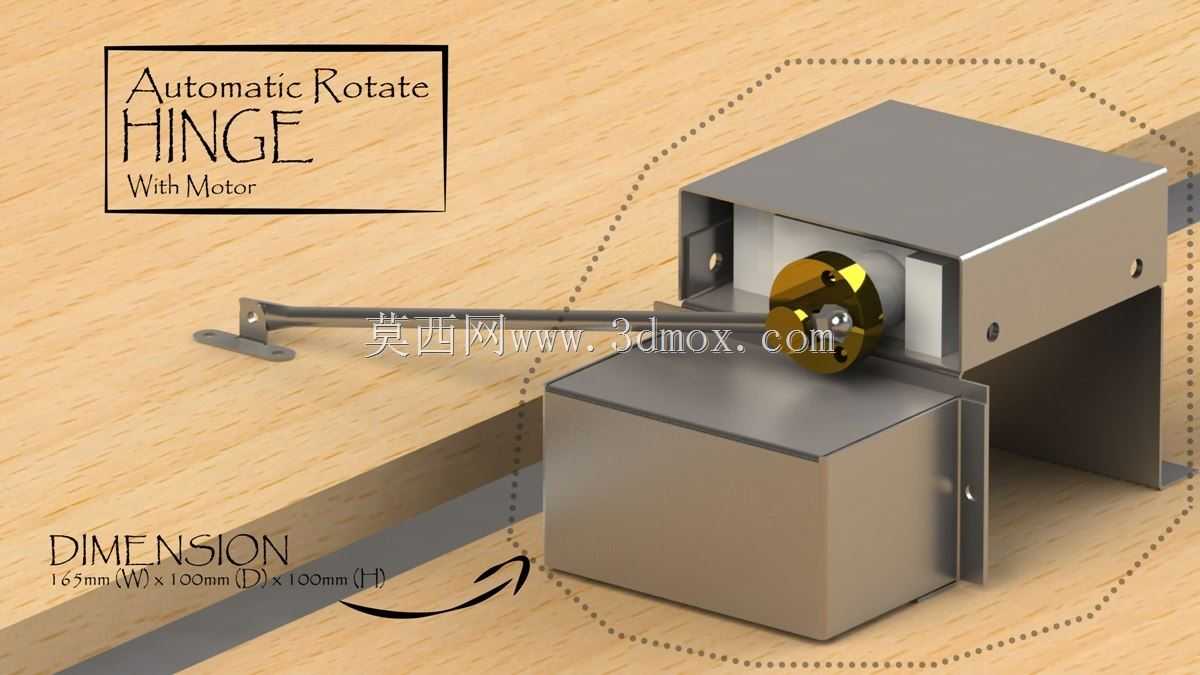

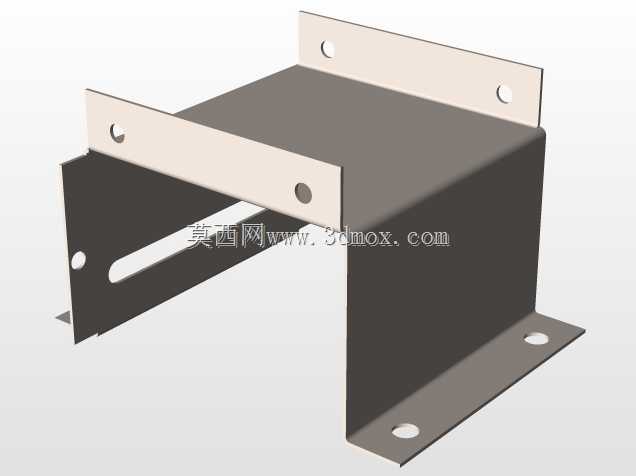

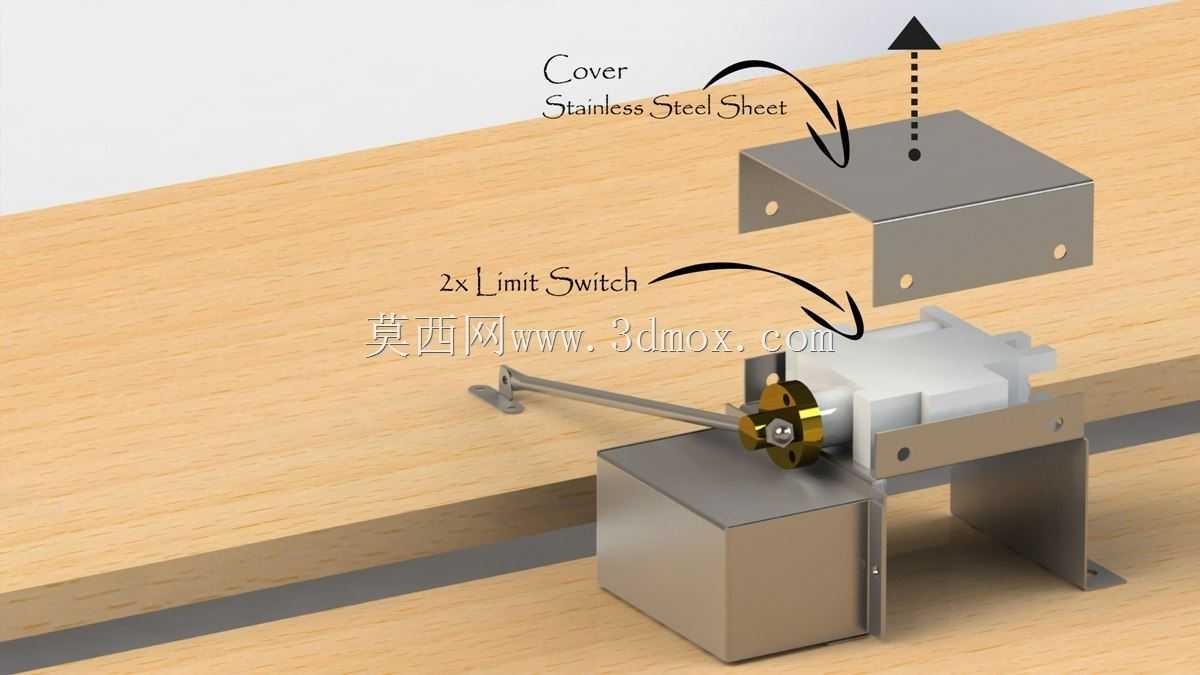

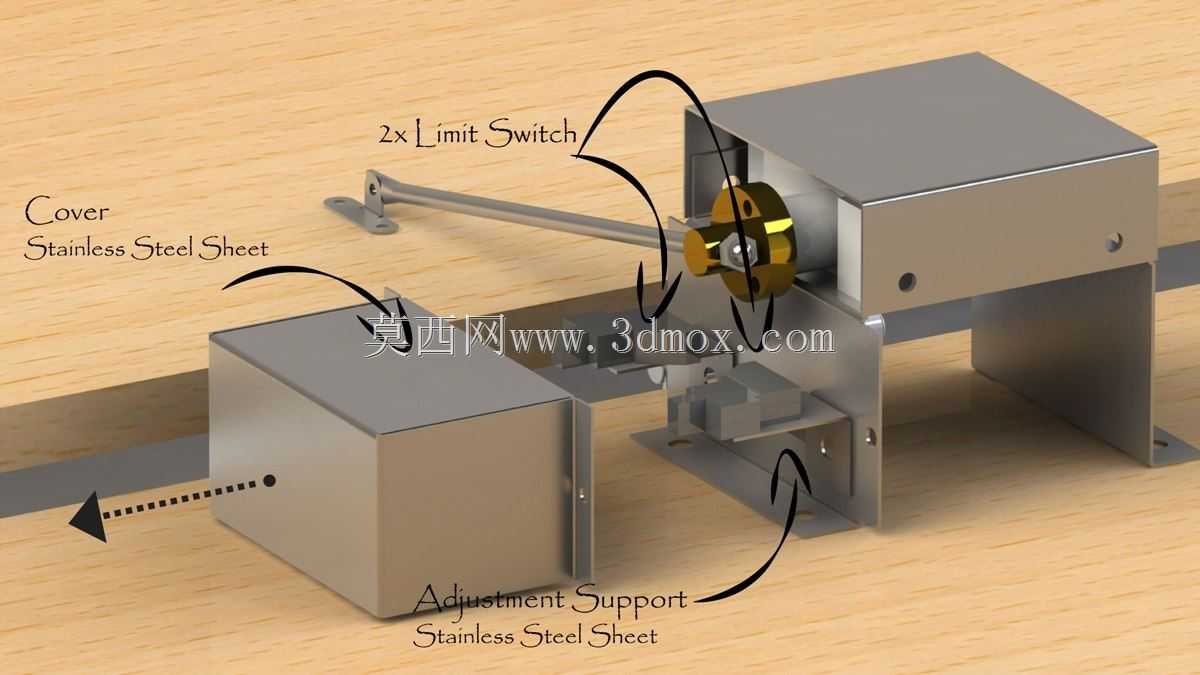

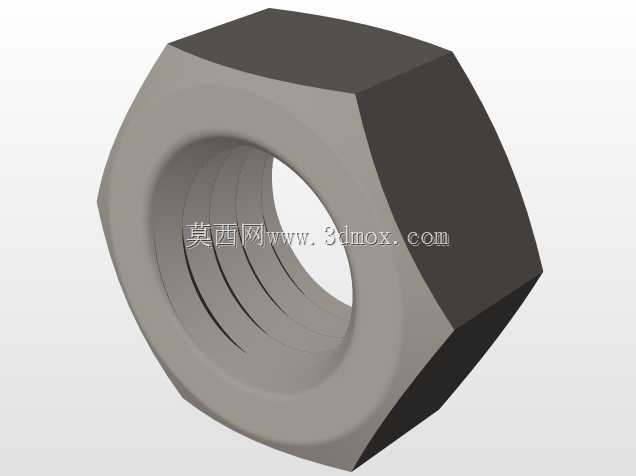

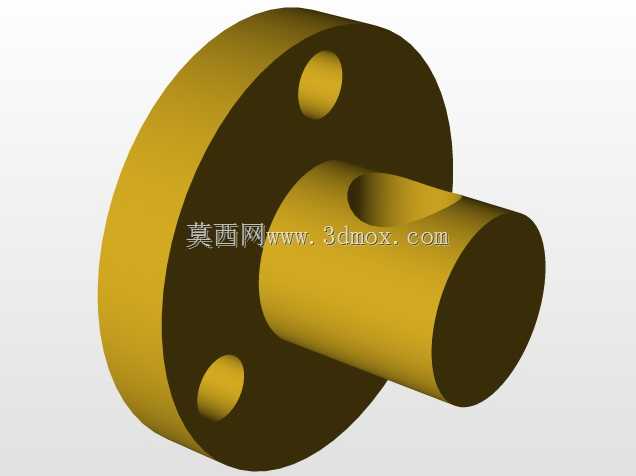

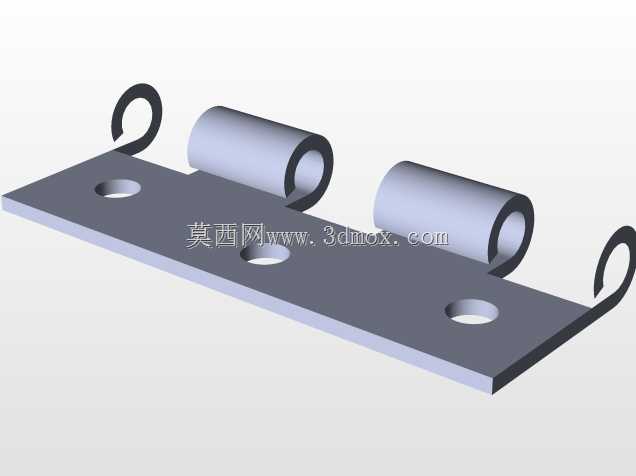

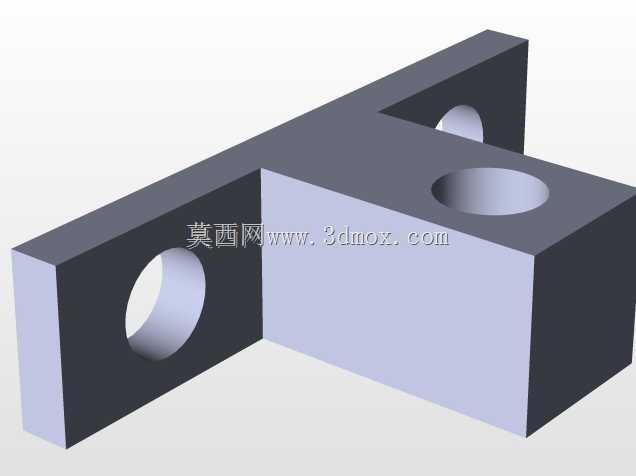

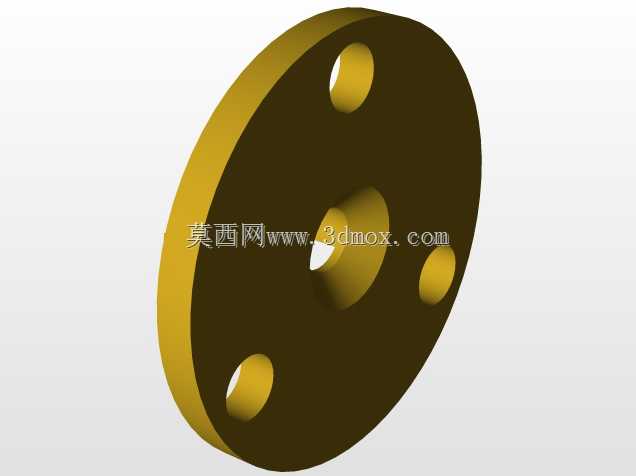

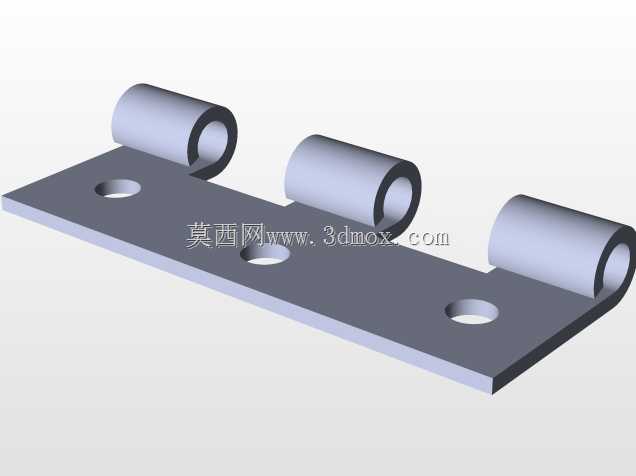

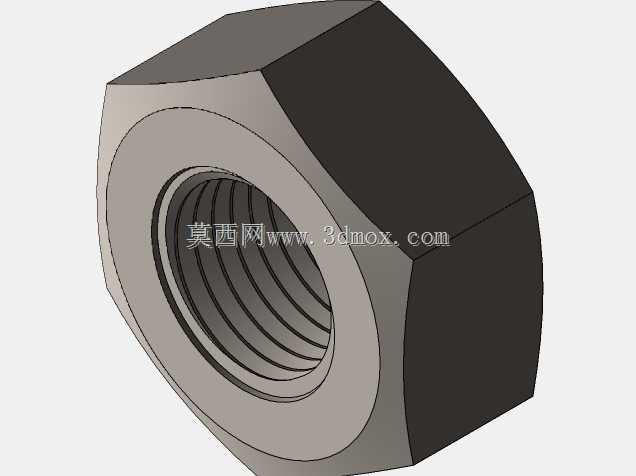

　　设计思路上，这套结构优先做了集成化处理，没有把驱动电机和铰接座做成分体结构，而是将动力单元内嵌在固定端的盒型座体内，盒型座体同时承担电机防护壳、铰接支撑座、安装基准面三个作用，外壳采用弯折成型的金属板材，在保证结构刚度的同时，尽可能压缩整体的安装占用空间。活动臂采用扁平长条式结构，在保证抗弯强度的前提下，尽可能降低臂身的厚度，避免开合过程中和周边的板材、线缆发生干涉。转动副位置做了耐磨衬垫的预留位，长期往复回转过程中不会出现金属直接摩擦导致的旷量，能长期保持转动精度。尺寸参数上，这套铰链整体的宽度为165mm，纵深方向尺寸为100mm，高度方向尺寸为100mm，安装边界需要预留出对应盒体的嵌入空间，活动臂的转动扫掠区域为以铰接轴为中心的扇形区间，安装时需要确认该扇形区域内没有凸起结构、走线或者其他干涉部件，固定端的安装孔位分布在盒体的侧边和底面，支持侧面螺接和底面螺接两种固定方式，活动臂末端的安装孔为长条型，允许一定的安装位置误差补偿，降低现场安装的对位难度。

　　在实际选型适配的时候，需要注意这套铰链的输出扭矩匹配对应的门体重量，避免负载过大导致电机堵转，同时因为驱动单元内置，接线位置在固定座的后侧，布线时需要预留足够的线缆弯曲半径，避免开合过程中线缆被铰接臂挤压。和普通的外置驱动铰链相比，这种集成式的结构外观更整洁，没有外露的传动部件，在有人接触的使用场景里安全性更高，不会出现传动部件夹手的隐患，同时外露的平整外壳也更容易做外观表面处理，和设备整体的外观风格适配性更强。结构上的受力路径经过优化，门体的负载直接通过活动臂传递到铰接轴，再分散到整个盒型固定座上，不会把冲击力直接作用在电机输出轴上，能有效延长动力单元的使用寿命，避免长期负载下电机轴出现变形断裂的问题。
