工业设备钣金安装固定挡板结构设计

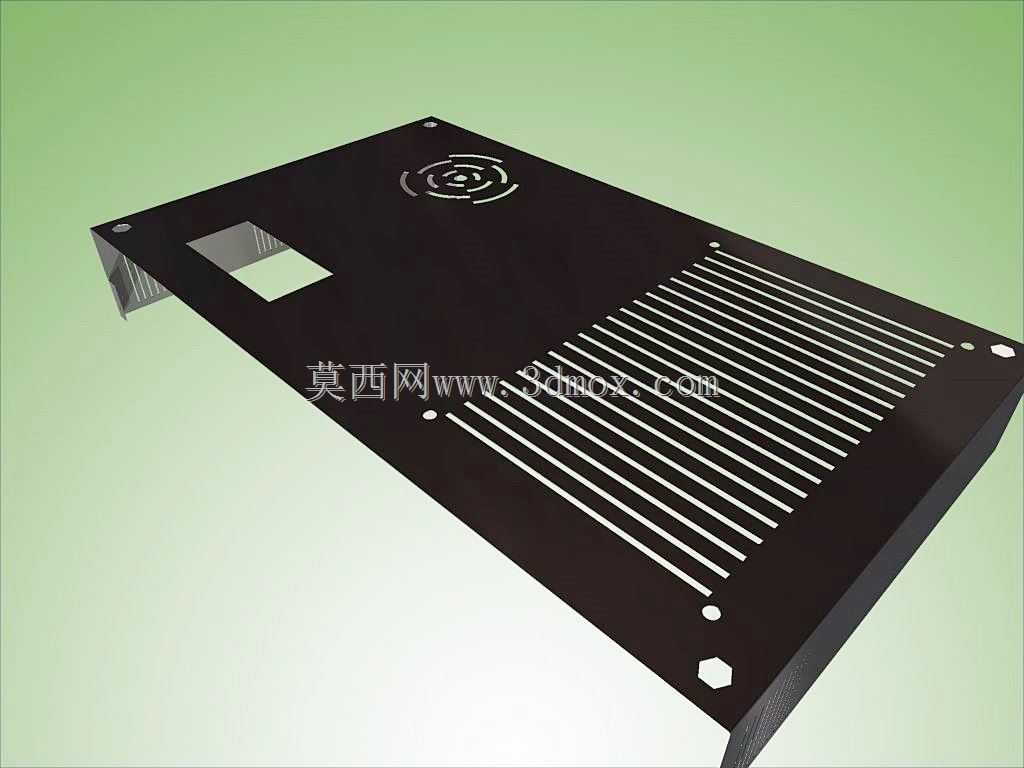

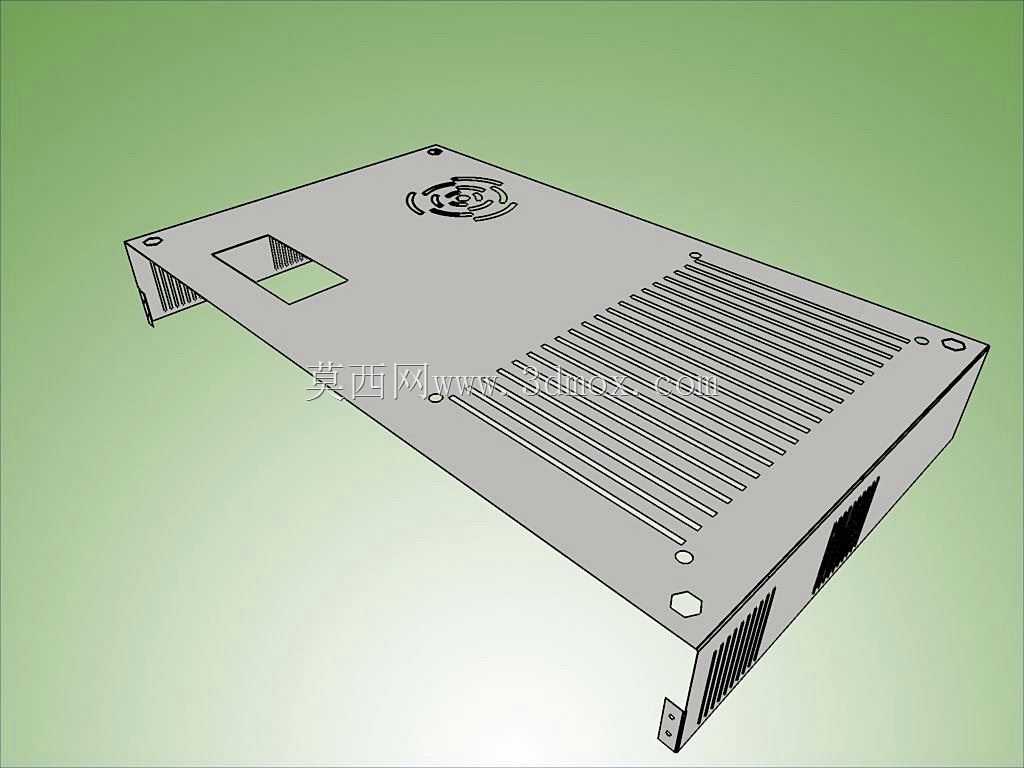

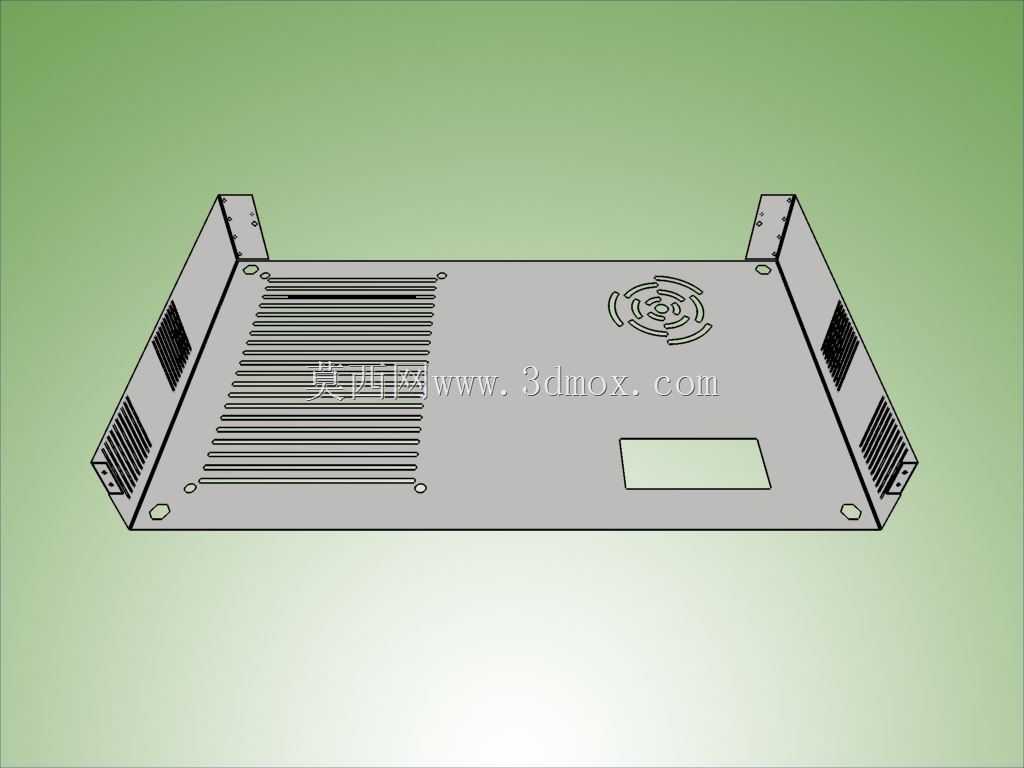

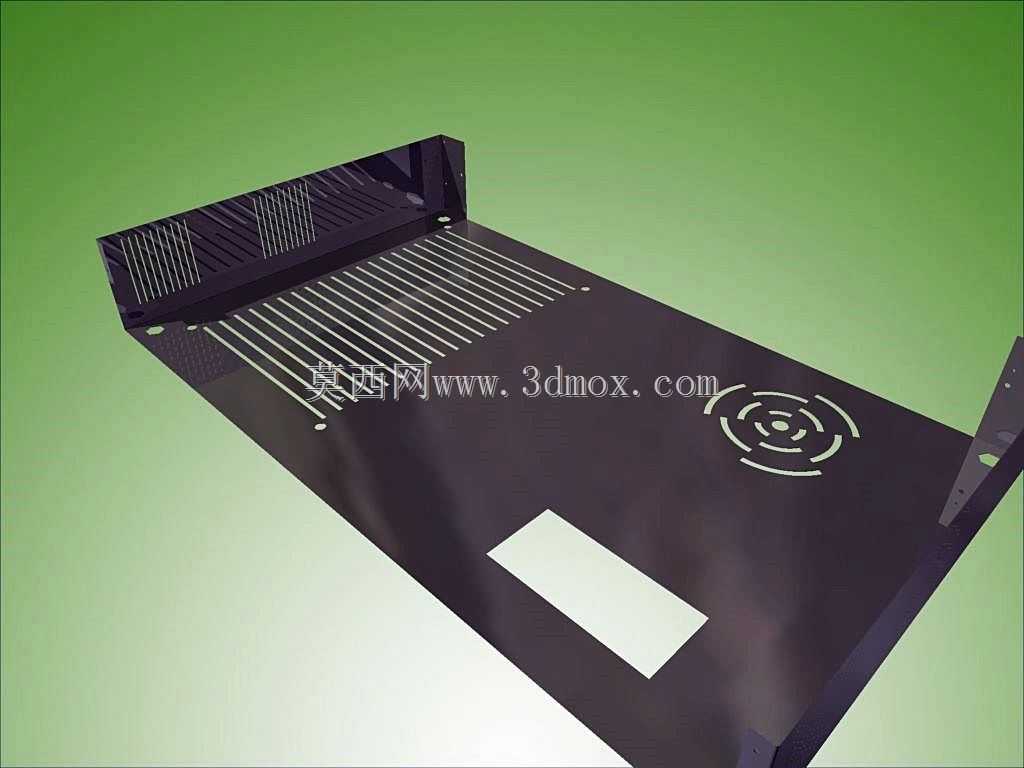

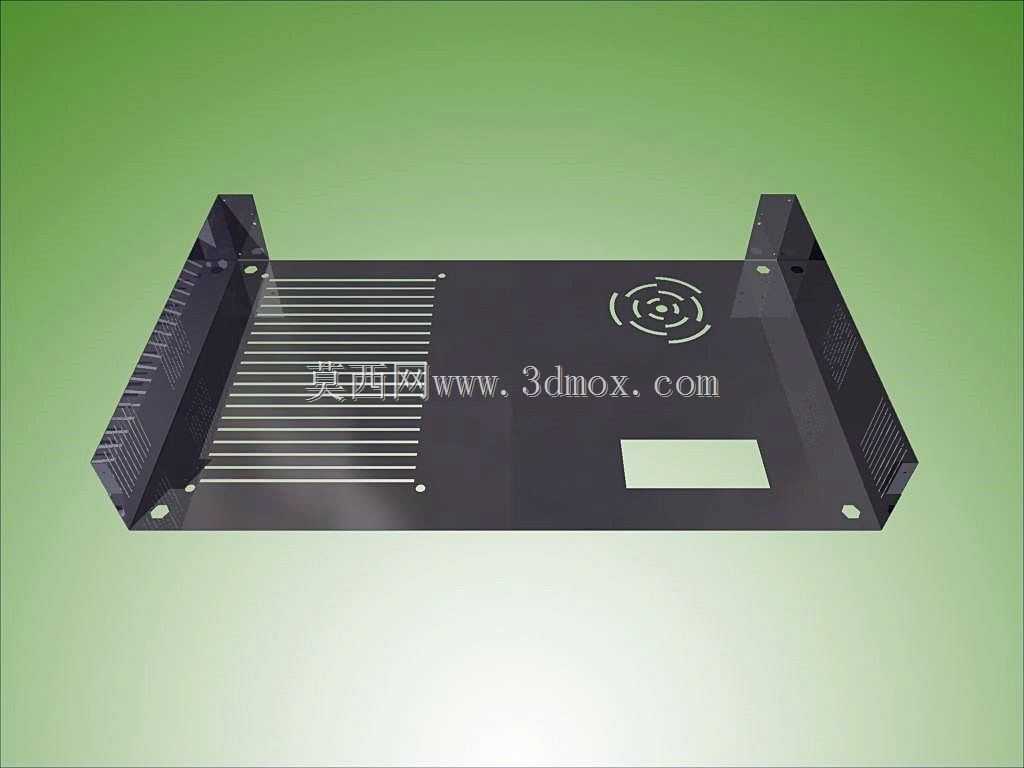

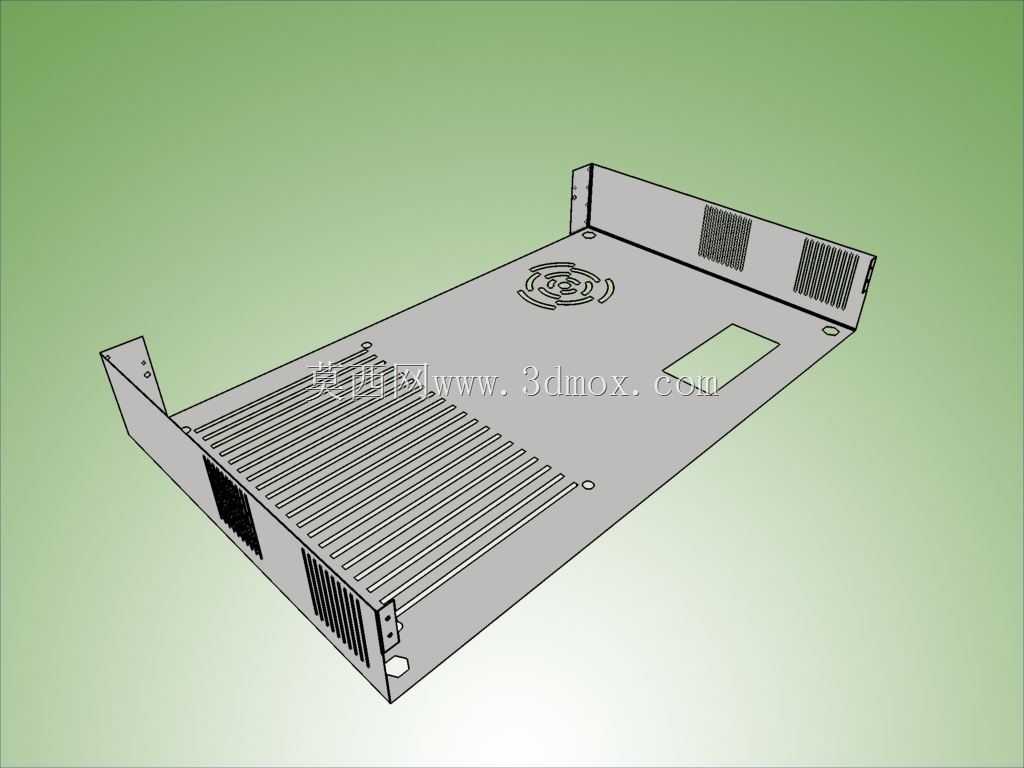

　　这款钣金结构件多用于工业控制类机箱、嵌入式工控设备的内部承载与侧边防护场景，在实际产线设备中，主要承担板卡承托、内部走线遮挡、辅助散热的多重作用，是工控机箱、小型通讯设备壳体里常见的结构配件。从结构细节来看，零件主体采用平板钣金折弯成型，两侧向上翻折出带安装孔的固定边，翻边高度匹配对应机箱的内部安装腔深度，安装时可通过侧边孔位与机箱立柱快速锁附，不需要额外设计转接支架，能直接适配标准19英寸机箱内的非标准板卡安装需求。主体平板区域排布的多组平行长槽为散热通槽，槽宽经过核算，既可以保证板卡工作时产生的热量能通过槽道形成对流散出，又能避免大尺寸异物掉落至下方电路区域，槽道的排布方向顺着设备内部风道走向，不会打乱原有散热风流的路径。

　　平板上预留的圆形靶标状定位标记，是生产加工时的视觉定位基准，在钣金冲压、折弯工序中，设备可通过识别该标记快速校准板材位置，减少批量加工时的尺寸偏差，保证每一批次零件的安装孔位、折弯边尺寸公差控制在±0.1mm范围内，满足精密设备的装配要求。平板上的方形镂空区域，是为设备上的状态指示灯、小型显示屏或者接口模块预留的安装位，镂空边缘做了去毛刺处理，不会划伤安装时的线材或者模块外壳，镂空位置的尺寸匹配常用的小型状态显示模块，不需要二次加工即可直接装配。零件四个角预留的沉头安装孔，可在承托较重板卡时，额外从底部加装支撑柱，提升整体结构的承重能力，避免长时间使用后平板出现形变下垂。两侧翻边上的细密栅格结构，是辅助侧部通风的结构，

　　当设备侧方装有散热风扇时，气流可通过栅格进入腔体内，配合平板上的长槽形成完整的散热循环，栅格的冲压方向做了倒边处理，不会割伤装配人员的手部。在设计这类钣金件时，首先要确认适配机箱的内部安装间距，两侧翻边的外轮廓尺寸要比机箱内腔尺寸小0.2-0.3mm，预留出喷涂涂层的厚度，避免装配时出现卡滞；平板的板材厚度根据承重需求选择，常规承托低压控制板卡时选用1.2mm厚度的冷轧钢板即可，若需要承托功率模块则可提升至1.5mm，同时在平板背部增加压筋提升结构强度。安装边界方面，零件装入机箱后，上表面与上方板卡的间距要预留至少5mm的走线空间，下方与机箱底板的间距不小于10mm，保证底部空气可以正常流通，

　　两侧翻边的安装孔位要与机箱立柱的U型孔位对齐，允许装配时做前后1mm的位置微调，抵消机箱焊接或者组装时产生的累积公差。这类钣金件的表面通常做黑色喷塑处理，一方面可以提升金属件的防锈能力，另一方面哑光黑色的表面不会在设备内部产生光线反射，避免干扰光电类传感器的正常工作，喷塑层的厚度控制在60-80μm，既保证涂层附着力，又不会因为涂层过厚影响安装孔的装配精度。在实际选型应用中，这类结构件不需要单独开模，通过常规的数控冲压、折弯设备即可加工，小批量试制时成本较低，适合非标自动化设备、定制化工控装置的快速迭代开发，设计时只需要调整平板上的槽位、镂空位置，即可适配不同的板卡布局需求，不需要大幅改动整体的安装结构，能有效缩短非标设备的结构设计周期。
