多挡位变速齿轮轴组传动结构

项目分类:齿轮 发布时间:2022-02-05 ID:538903
  • 多挡位变速齿轮轴组传动结构
  • 多挡位变速齿轮轴组传动结构
  • 多挡位变速齿轮轴组传动结构
  • 多挡位变速齿轮轴组传动结构

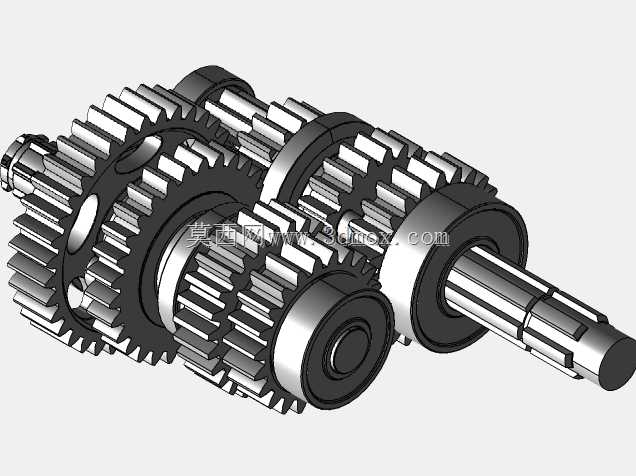

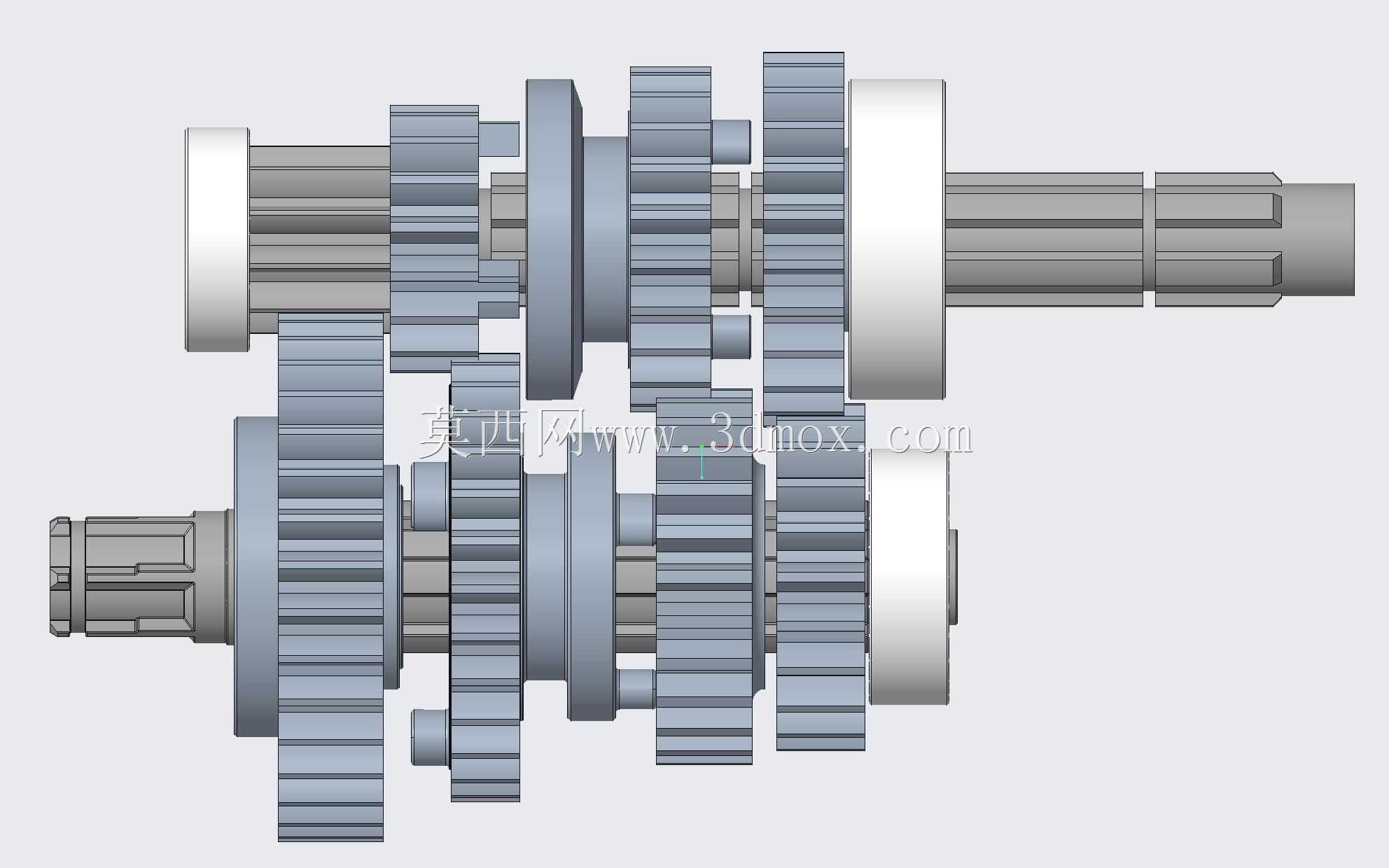

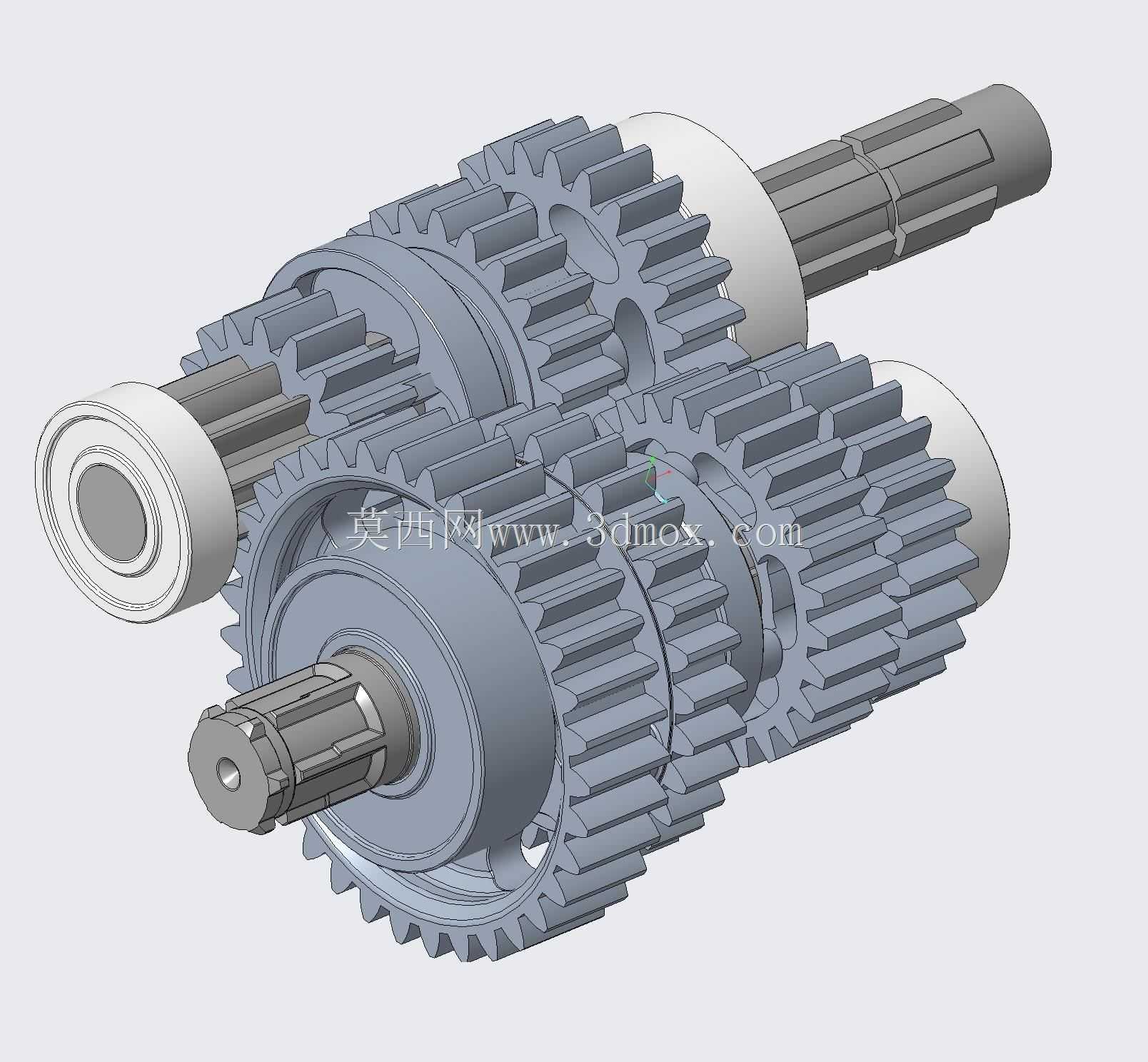

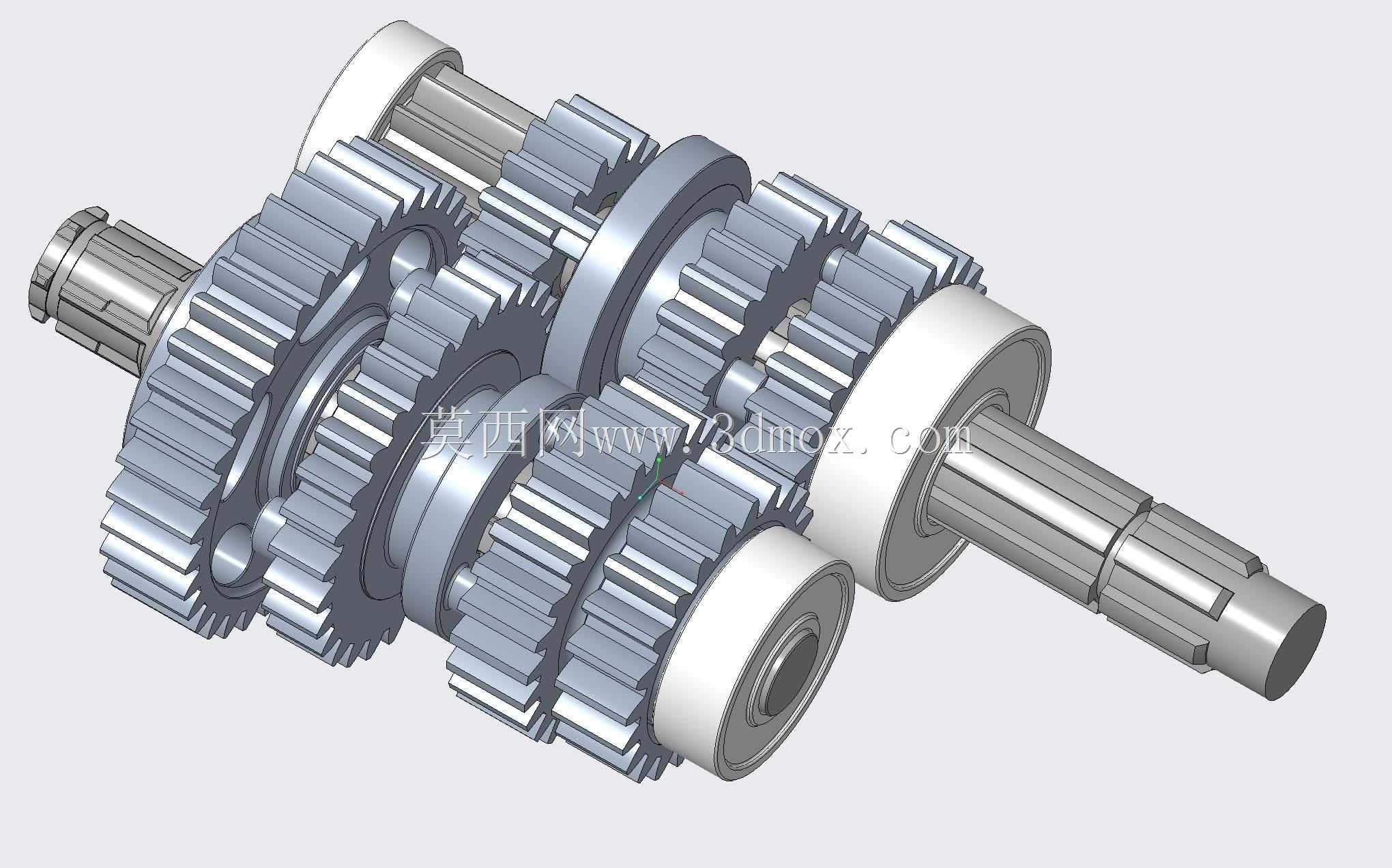

  这套平行轴式齿轮传动组件,是手动变速传动系统的核心执行单元,常见于小排量跨骑摩托车、轻型电动代步车以及小型非道路动力机械的变速单元中,承担着动力输入、转速转矩匹配、动力输出的核心作用。从结构布局来看,整套组件采用双平行轴排布,输入轴与输出轴的中心距严格匹配壳体安装腔的定位基准,轴体两端预留的轴承安装位,需对应适配深沟球轴承的外圈定位尺寸,装配时轴承外圈卡入壳体轴承座孔的卡簧槽内,实现轴系的径向与轴向定位,避免传动过程中出现轴系窜动。轴体上的齿轮采用固定齿轮与滑动齿轮结合的排布方式,不同齿数的齿轮对应不同的传动比,滑动齿轮通过花键与轴体配合,可沿轴向滑移实现与对应啮合齿轮的结合,切换不同传动比时,拨叉卡入滑动齿轮的环槽内,

  推动齿轮移动至啮合位置,齿轮端面的倒角设计可降低挂挡时的齿端冲击,避免打齿故障。设计过程中首先需要根据匹配动力源的最大输出转矩、目标变速挡位的转速比要求,计算每一组啮合齿轮的模数、齿宽、变位系数,确保齿面接触强度与齿根弯曲强度满足全工况载荷要求,齿轮的压力角选用标准20度,兼顾传动效率与齿面承载能力。轴体的设计需要校核弯扭组合变形量,确保轴在最大转矩输出时的挠度不超过轴承允许的偏斜量,避免轴承偏磨缩短使用寿命,轴上的花键采用矩形花键结构,相比渐开线花键加工难度更低,适配中小载荷的变速传动场景,花键的配合公差选用中等间隙配合,既保证滑动齿轮滑移顺畅,又避免传动过程中出现过大的回程间隙。安装边界方面,

  整套轴组的轴向总长度需匹配变速壳体的内腔轴向尺寸,两端轴承的定位台阶到轴端的距离,要对应壳体端盖的密封结构安装空间,输出轴端的花键延伸段需匹配传动链轮或者联轴器的安装长度,确保动力输出端的连接可靠。齿轮的齿向修缘需要根据轴系受载后的变形量做对应调整,避免轮齿受载后出现偏载,导致局部齿面磨损过快。实际应用中,这套传动结构可通过更换不同齿数的配对齿轮,调整各挡位的传动比,适配不同动力输出特性的动力源,比如适配高转速低转矩的电机时,可降低低速挡的传动比,提升起步转矩;适配低转速高转矩的内燃机时,可适当提升高速挡的传动比,提升最高行驶速度。装配过程中需要注意各齿轮的轴向间隙,滑动齿轮的轴向移动行程需满足全挡位啮合时的齿面啮合长度要求,

  避免出现半齿啮合的情况,固定齿轮与轴体的过盈配合量需控制在合理范围,避免过盈量过大导致轴体内应力集中,或者过盈量不足出现齿轮与轴相对转动的故障。轴承的润滑采用壳体油浴润滑方式,齿轮转动时带起的润滑油可进入轴承滚道,实现轴承的持续润滑,轴端的密封件需选用耐油橡胶材质,避免润滑油泄漏同时阻挡外界粉尘进入壳体内部。整套结构没有冗余的设计部件,所有零件均服务于动力传递与变速切换的核心功能,零件的加工工艺性良好,齿轮可采用滚齿加工后做齿面高频淬火,轴体采用调质处理后精加工各配合面,加工成本可控,适合中小批量的配套生产。在做三维建模过程中,各零件的配合公差需要在装配体中做对应干涉检查,尤其是滑动齿轮在全行程移动过程中,不能与相邻固定齿轮、轴肩、卡簧等部件出现干涉,齿轮啮合的侧隙需要根据传动精度要求预留合理间隙,避免热胀后出现轮齿卡滞。
