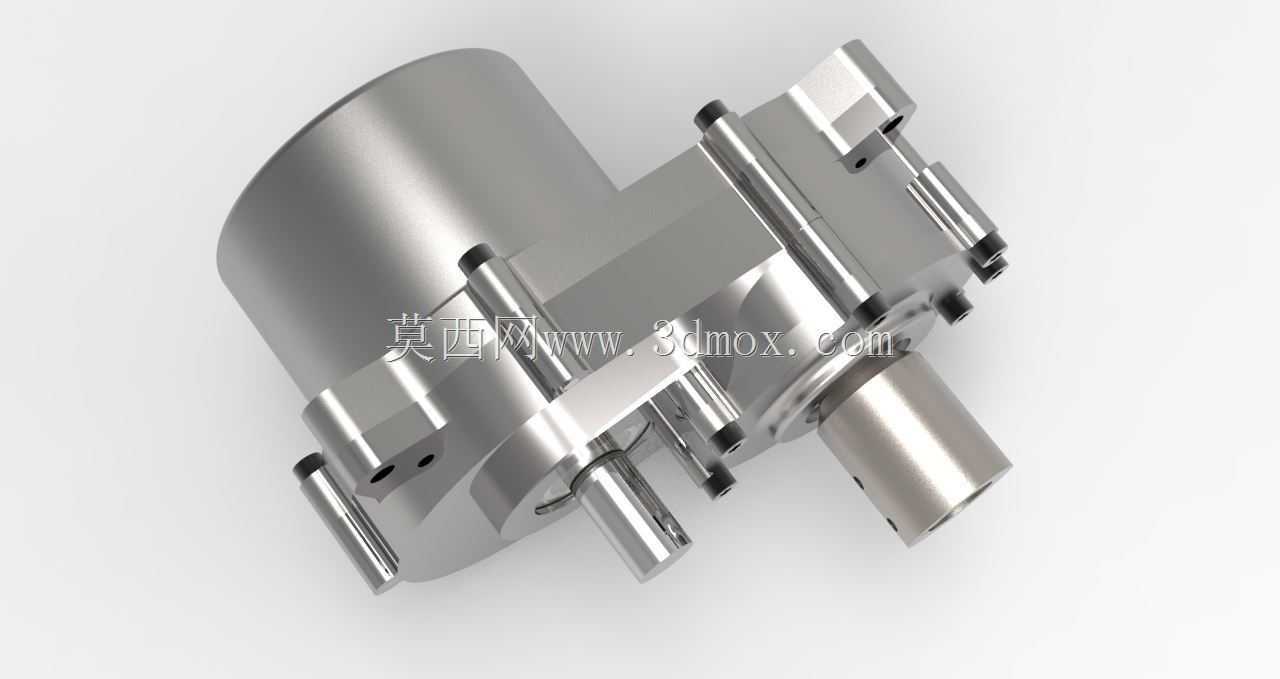

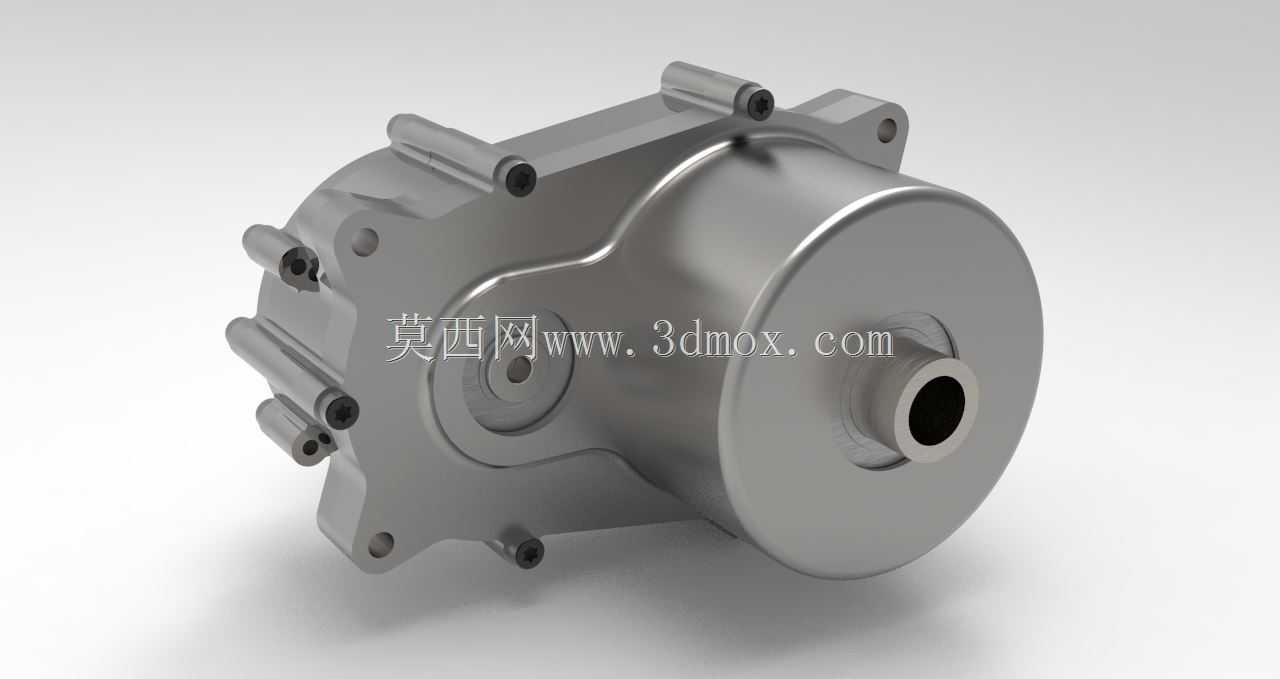

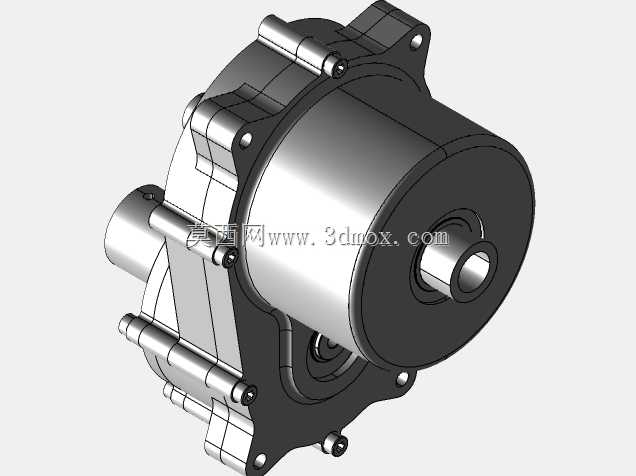

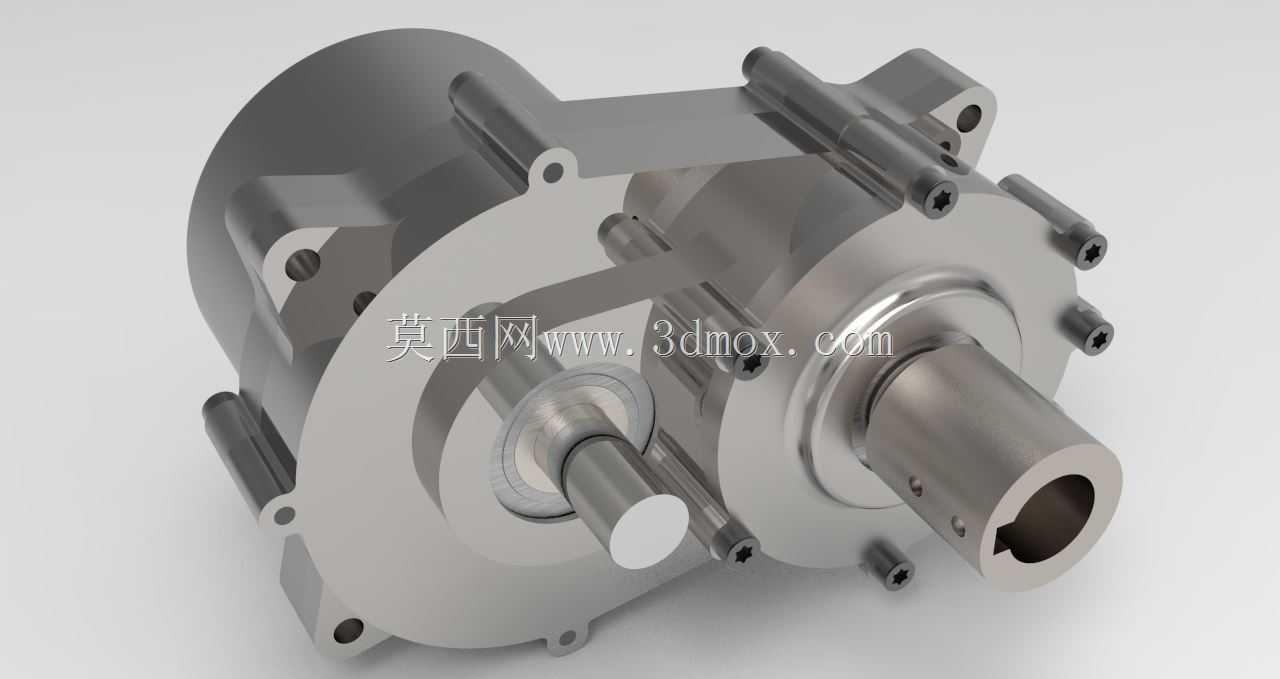

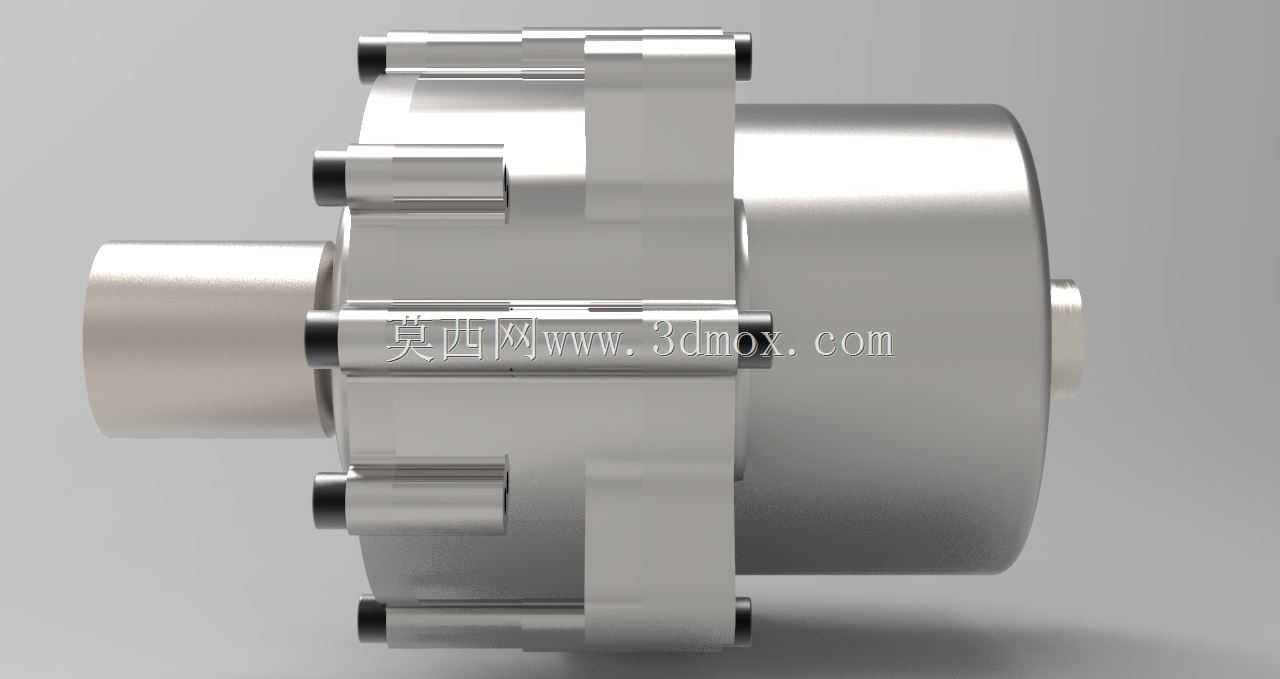

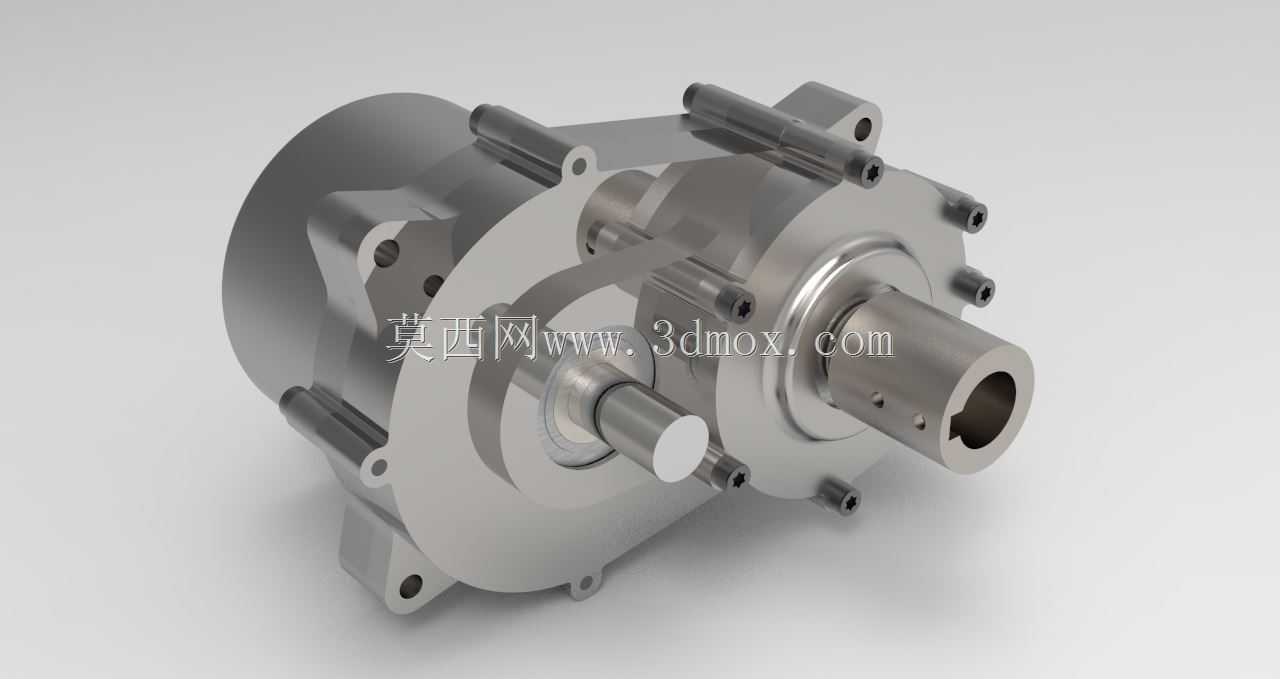

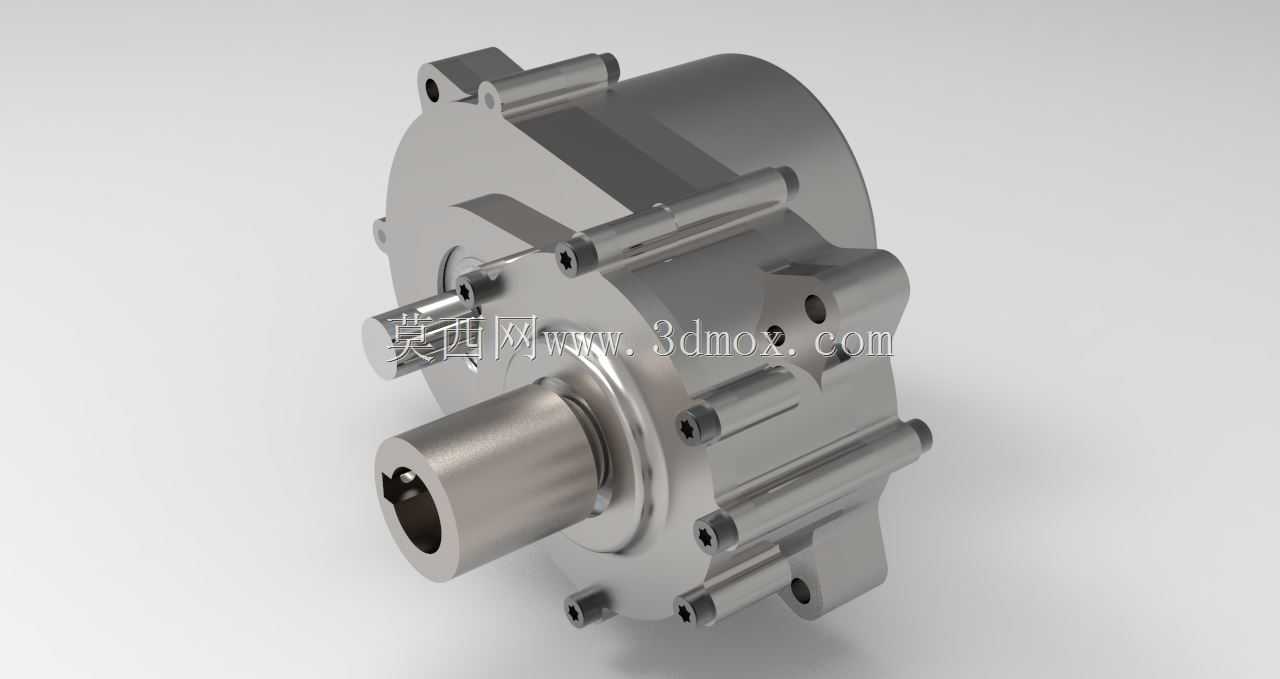

卡丁车集成差速器偏置齿轮箱结构

　　这款集成差速功能的齿轮箱，主要面向小型竞速卡丁车、入门级场地赛车的动力传动场景使用，区别于常规同轴布置的减速箱结构，它采用6:1偏置传动布局，能够在紧凑的车架安装空间内，完成动力输入、减速增扭、差速输出的全流程传动需求，适配后置后驱的小型赛车布置形式，避免传动系统过度侵占车架中部的驾乘空间，同时能匹配小排量内燃发动机或者中功率轮毂外驱电机的动力输出特性。从实际使用场景来看，这类齿轮箱往往需要承受场地竞速过程中频繁的加减速冲击、弯道行驶时的左右轮速差载荷，以及非铺装路面练习时的小幅振动冲击，因此在结构设计阶段，就将差速器组件直接集成在齿轮箱壳体内部，省去了额外的差速器安装支座与连接传动轴，既减少了传动链路的功率损耗，

　　也降低了整车装配时的对位调试难度。壳体选用6061-T6铝合金加工成型，相比传统铸铁壳体能够减重超过40%，整箱自重控制在5.5千克，对于自重敏感的小型竞速赛车而言，能够有效降低簧下质量关联的传动系统重量，提升整车的操控响应速度；同时铝合金材料的导热性能更优，在长时间连续竞速行驶时，能够更快将齿轮啮合产生的热量散发到外界，避免箱内润滑脂温度过高导致的润滑失效问题。输入轴端采用20毫米直径的键槽连接结构，键槽尺寸匹配通用小型动力单元的输出轴标准，安装时无需额外定制转接法兰，直接通过键连接传递扭矩即可，输入轴的支撑轴承选用6007型号深沟球轴承，能够承受径向载荷与小幅轴向窜动，适配动力输出端的小幅安装同轴度误差。

　　输出端采用6*6毫米方轴结构搭配等速万向节连接，能够在车轮随悬架跳动产生角度偏移时，始终保持稳定的扭矩传递，不会出现普通十字万向节在大夹角下的转速波动问题，保证弯道加速时的动力输出平顺性；输出侧的支撑轴承选用6900/32型号带密封的滚针轴承，能够承受更大的径向冲击载荷，适配车轮端传递过来的路面冲击，避免轴承过早出现点蚀失效。设计过程中，齿轮参数经过反复校核，齿轮材料选用EN8 HDDifferential牌号的合金钢，经过表面渗碳淬火处理，齿面硬度达到HRC58-62，芯部保持足够的韧性，既能够保证高速啮合时的齿面耐磨性能，也能承受起步、急加速时的冲击载荷，避免出现断齿问题。齿轮箱的安装边界经过优化，

　　壳体上预留的安装凸台采用对称布置形式，能够适配不同宽度的卡丁车车架安装孔位，安装时不需要对车架进行额外的切割、焊接改造，直接通过螺栓固定即可完成装配；壳体的合箱面采用精密铣削加工，合箱时涂抹密封胶即可实现可靠密封，不需要额外加装密封垫片，避免长期使用后垫片老化导致的漏油问题。注油口与放油口分别布置在壳体的顶部与底部位置，日常维护时不需要拆解齿轮箱，即可完成润滑脂的更换作业，降低后期维护的工作量。在实际装车测试中，这款齿轮箱能够在发动机最高转速区间保持稳定的传动效率，差速器在弯道行驶时能够自动调节左右输出轴的转速差，避免内侧车轮出现打滑拖磨的问题，既能够提升过弯速度，也能减少轮胎的异常磨损；偏置布置的结构让动力输入轴的位置更贴近车架侧方，能够给油箱、排气管等周边部件留出更多布置空间，方便整车的布局优化。
