多片湿式离合传动机构结构设计

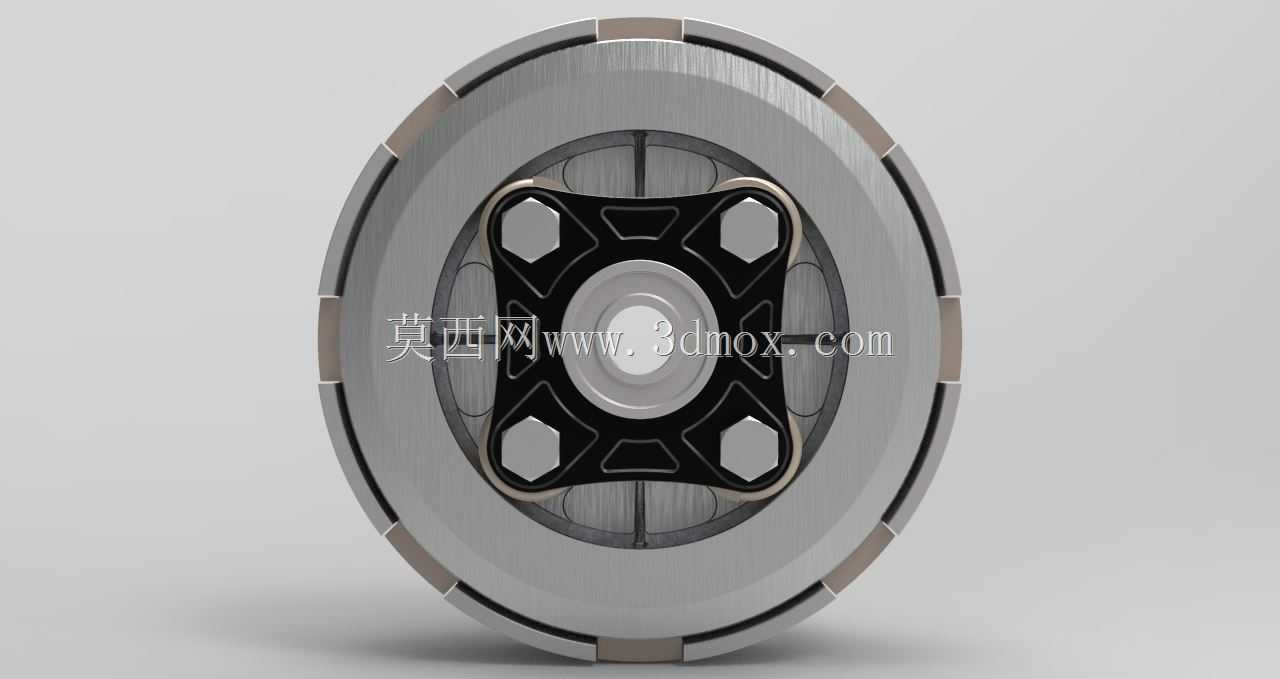

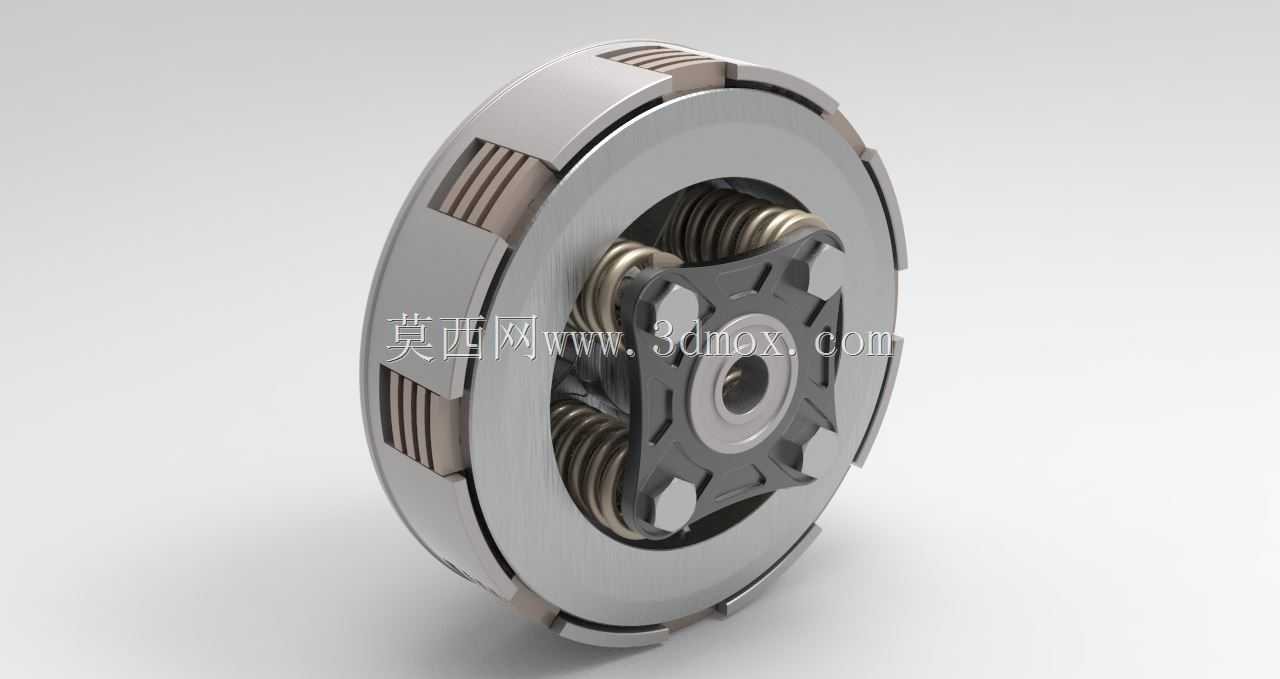

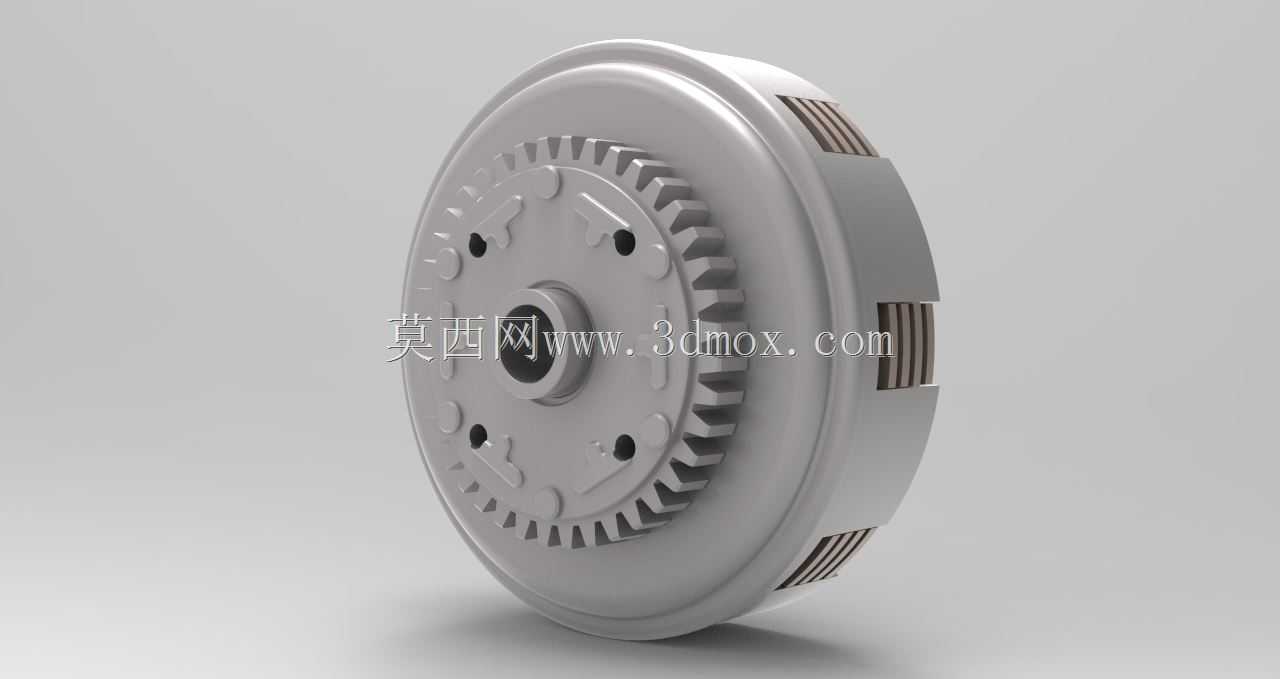

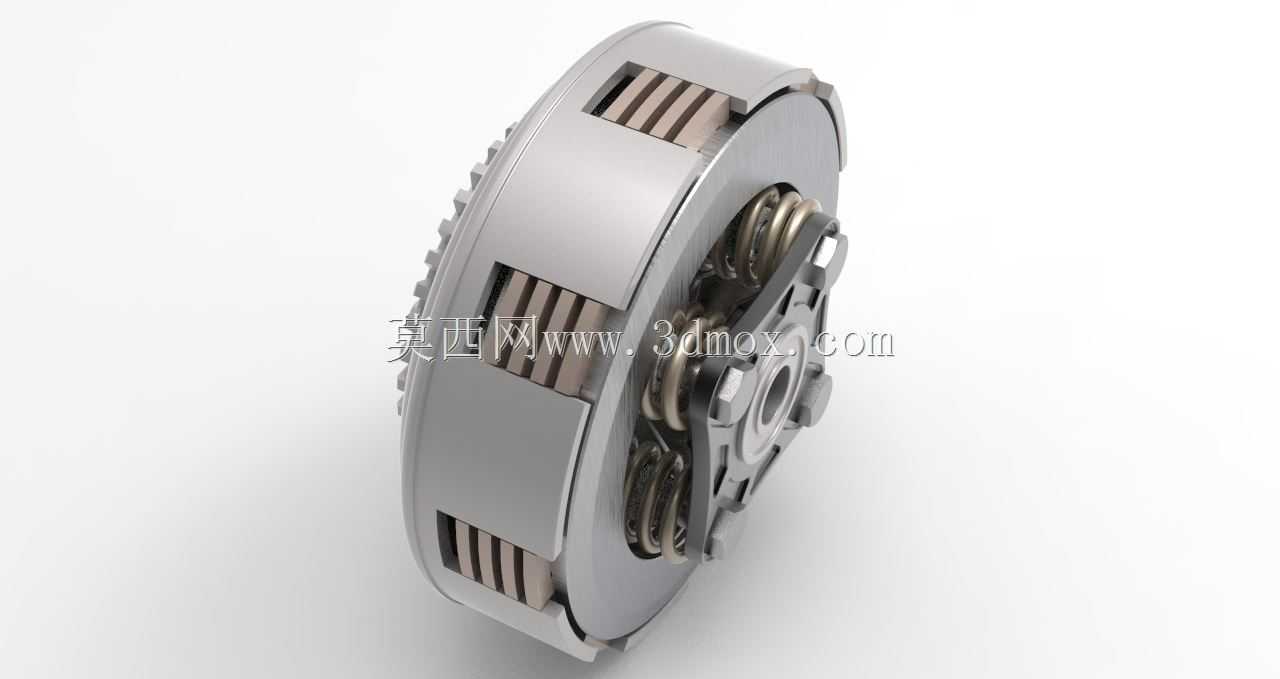

　　多片式离合器作为动力传动系统中核心的切换执行部件，广泛应用在乘用车手动、自动变速箱，工程机械传动箱，轨道交通车辆变速单元以及工业生产线动力切换工位中，核心作用是在动力输入与输出端之间实现平顺的扭矩传递与动力切断，保障传动系统在不同工况下的转速匹配、扭矩缓冲以及挡位切换动作的顺畅完成。从实际工程应用场景来看，这类多片离合结构相比传统单片干式离合器，具备更大的扭矩传递容量，相同径向尺寸下可通过增减摩擦片组的数量适配不同扭矩等级的动力输入，同时湿式工作环境下的油液循环可带走摩擦产生的热量，避免长时间半联动工况下的摩擦片烧蚀问题，因此在大扭矩输出的动力总成中应用占比逐年提升。在结构设计层面，该离合机构采用周向均布的压紧弹簧结构，

　　将主动摩擦片与从动摩擦片组沿轴向叠放在离合器壳与中心轮毂之间，主动片通过外花键与离合器外壳连接，随动力输入端同步旋转，从动片通过内花键与中心输出轮毂连接，弹簧提供的轴向压紧力让摩擦片之间产生足够的静摩擦力，以此传递额定设计扭矩，当需要切断动力时，分离机构推动压盘克服弹簧预紧力轴向移动，摩擦片之间出现间隙，动力传递路径随即断开。设计过程中需要重点考量摩擦片的沟槽排布，既要保证湿式工况下润滑油能均匀进入摩擦副之间形成稳定油膜，降低结合过程的冲击磨损，也要避免沟槽过深过大导致摩擦接触面积不足，降低扭矩传递效率；周向布置的弹簧需要经过严格的预紧力匹配计算，保证每根弹簧的压缩量偏差控制在合理范围内，避免压盘倾斜导致摩擦片偏磨，

　　缩短部件使用寿命。从安装边界来看，该离合机构的径向尺寸适配主流中小排量动力总成的变速箱输入轴安装空间，轴向安装长度预留了分离轴承的动作行程空间，中心花键孔的参数符合通用传动轴的连接标准，外壳的连接凸耳可直接与动力输入端的飞轮或连接盘适配，不需要额外做安装转接结构，在做整机三维装配时可直接调用该模型完成传动链路的干涉检查，验证离合动作全行程中与周边壳体、换挡机构、轴承部件的间隙是否满足设计要求。实际选型应用中，需要根据动力端的最大输出扭矩匹配对应数量的摩擦片组，结合工况的半联动频次选择合适的摩擦材料配方，同时要核算弹簧的预紧力曲线，保证结合过程中压紧力线性上升，避免动力结合瞬间的冲击对传动系统的齿轮、轴类部件造成冲击载荷；

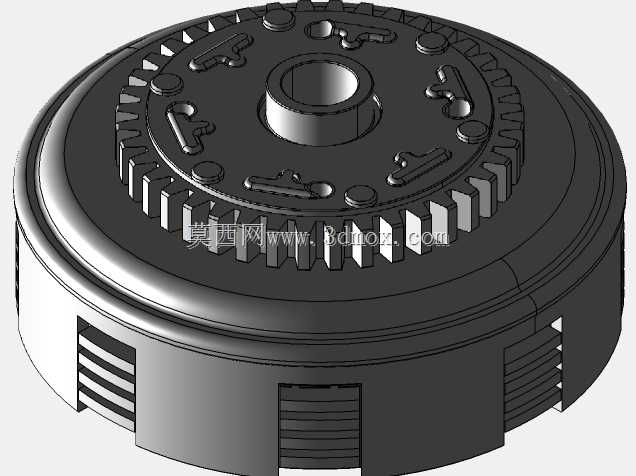

　　在三维建模过程中，该结构的所有配合公差都按照通用机械零部件的加工精度做了对应预留，摩擦片与花键之间的滑动配合间隙、弹簧的安装导向长度、压盘的运动限位结构都做了完整还原，可直接用于传动系统的运动仿真分析，模拟不同压紧力下的扭矩传递特性、分离过程的响应速度，为后续的结构优化、性能验证提供准确的三维模型基础。这类多片离合结构在日常运维中，可通过观察摩擦片的磨损量判断部件的剩余使用寿命，相比其他离合结构，其摩擦片组的更换维护不需要完全拆解整个传动单元，维护成本更低，同时模块化的叠片结构可根据不同的扭矩需求快速调整配置，适配不同功率等级的动力传动场景，在工业传动、交通装备领域的通用性极强。
