直角转向动力传动齿轮箱结构设计

　　这款直角传动齿轮箱在工业传动场景中主要承担动力换向与扭矩匹配的核心作用，常见于输送线转角动力单元、小型自动化设备动力排布、农用机械辅具驱动、轻工机械主轴转向等需要将输入输出轴呈90度布置的工况，能在有限安装空间内完成动力传递路径的转向调整，避免传动链路额外增加张紧、换向链轮等冗余部件，提升整套传动系统的紧凑度。从结构设计逻辑来看，箱体采用剖分式合箱结构，结合面做精密铣削加工保证密封性能，输入输出轴分别布置在相互垂直的两个安装面上，轴伸端预留标准轴径与键槽尺寸，可直接匹配联轴器、带轮、链轮等常规传动连接件，无需额外做轴头改制。内部齿轮副采用螺旋锥齿轮搭配圆柱斜齿轮的组合传动形式，螺旋锥齿轮负责完成90度动力换向，

　　同时保证啮合重合度降低传动噪音，后端圆柱斜齿轮组承担减速增扭的功能，可根据不同工况的速比需求调整齿轮齿数组合，覆盖常用的小扭矩传动减速比区间。安装底座采用带安装孔的法兰式凸台结构，四个安装孔的孔位公差按H7级精度设计，安装面与轴伸的平行度、垂直度公差控制在0.02mm以内，保证安装后轴系不会出现额外偏载，延长轴承与齿轮的使用寿命。箱体外部的加强筋布置沿轴系受力方向延伸，既可以提升箱体整体刚性，避免重载工况下箱体变形导致齿轮啮合错位，也能增加箱体散热面积，在连续运转工况下帮助齿轮油散热，维持箱内工作温度稳定。轴伸端采用双唇口油封结构，内侧油封阻挡箱内齿轮油泄漏，外侧油封阻挡外界粉尘、切削液等杂质进入箱体内部，适配车间多粉尘、

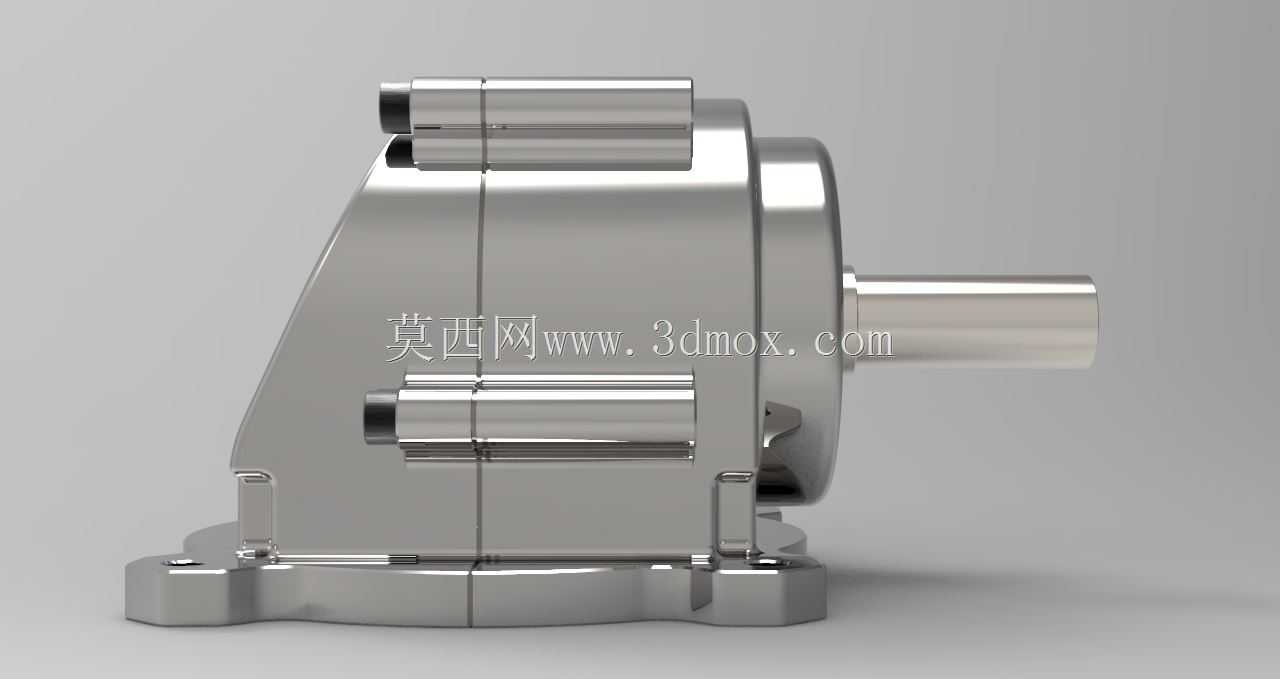

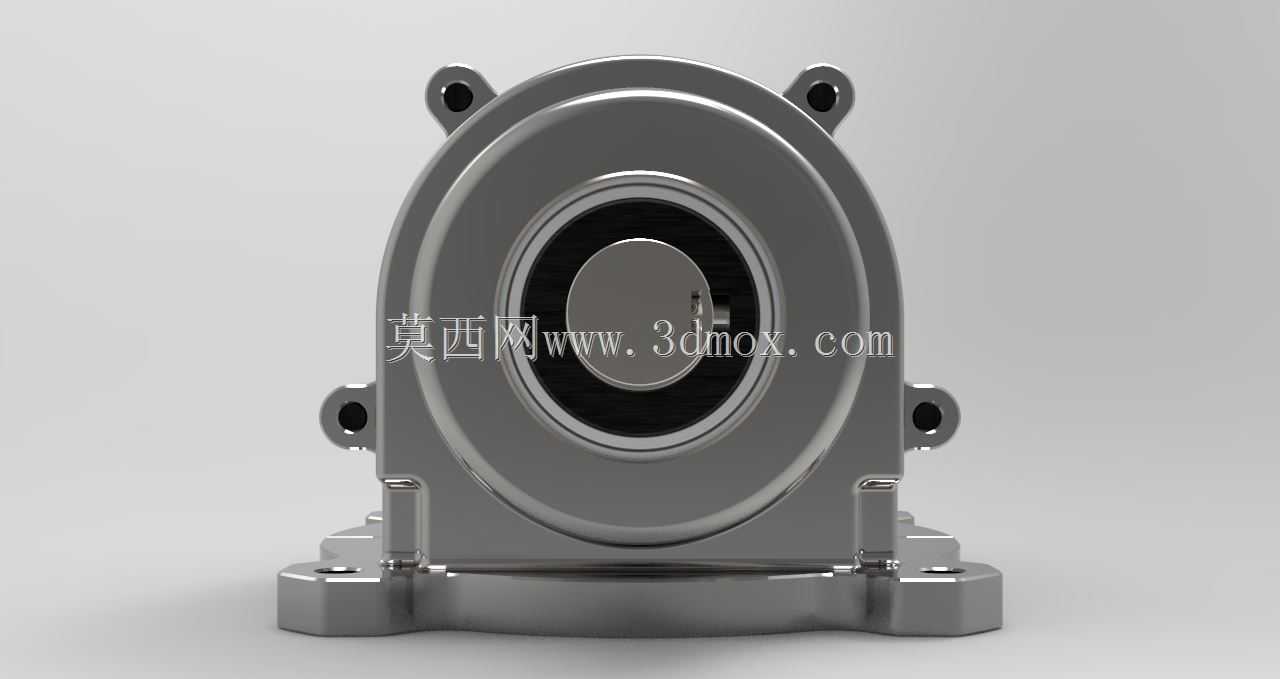

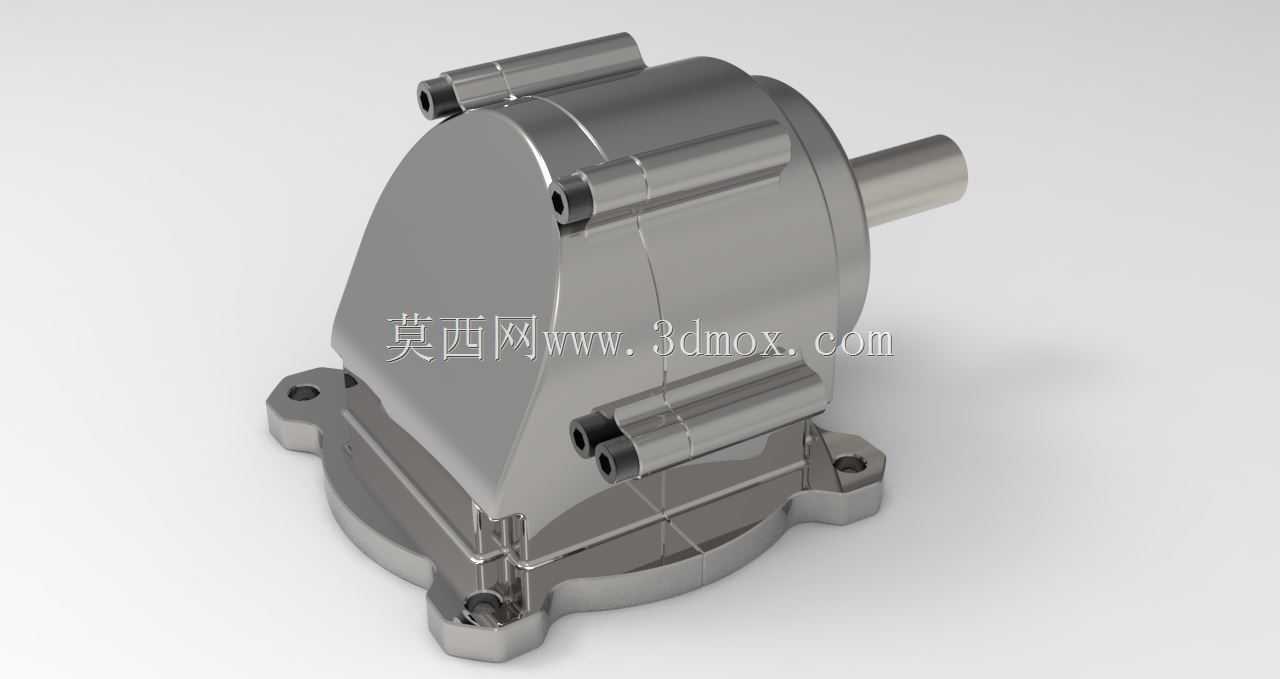

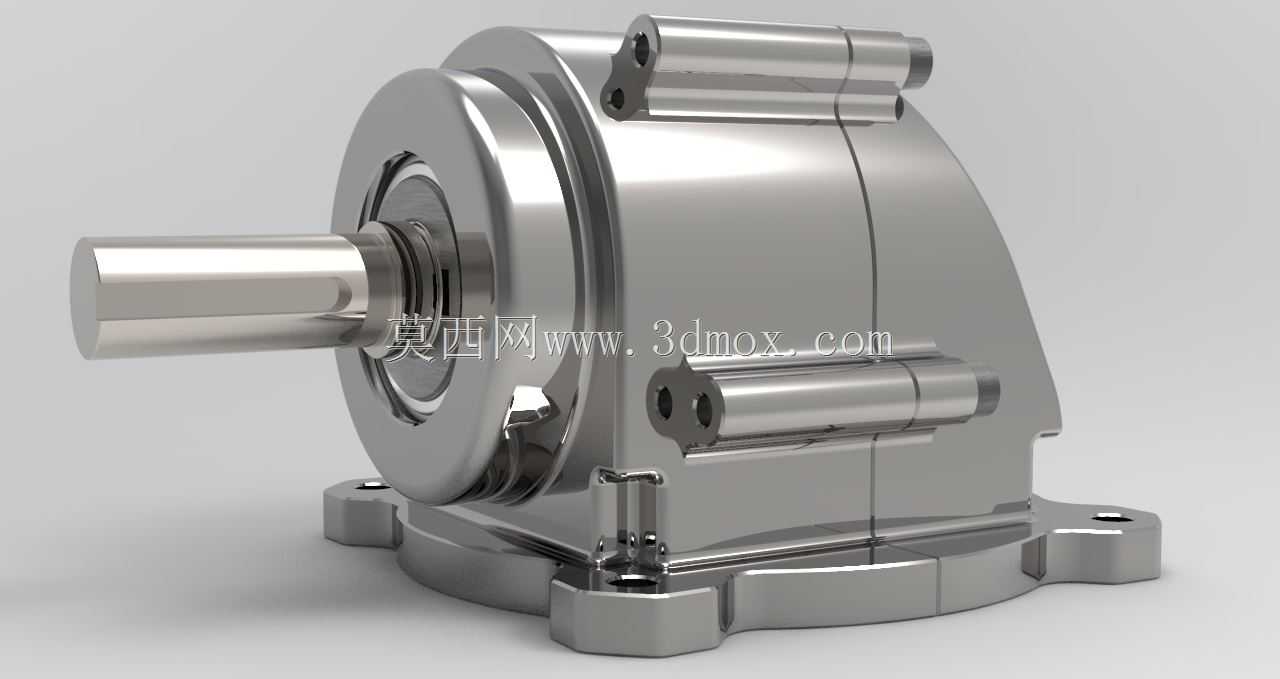

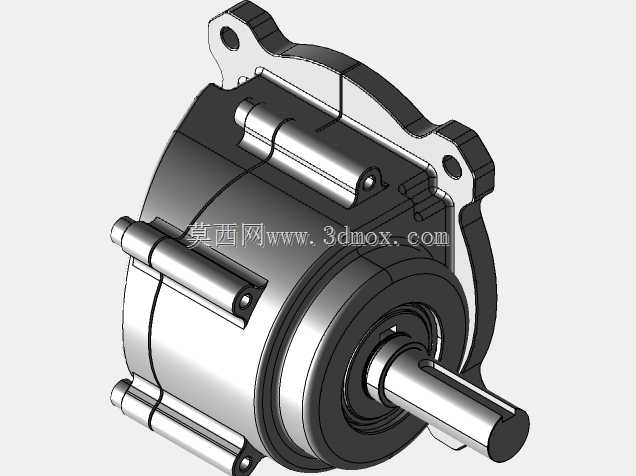

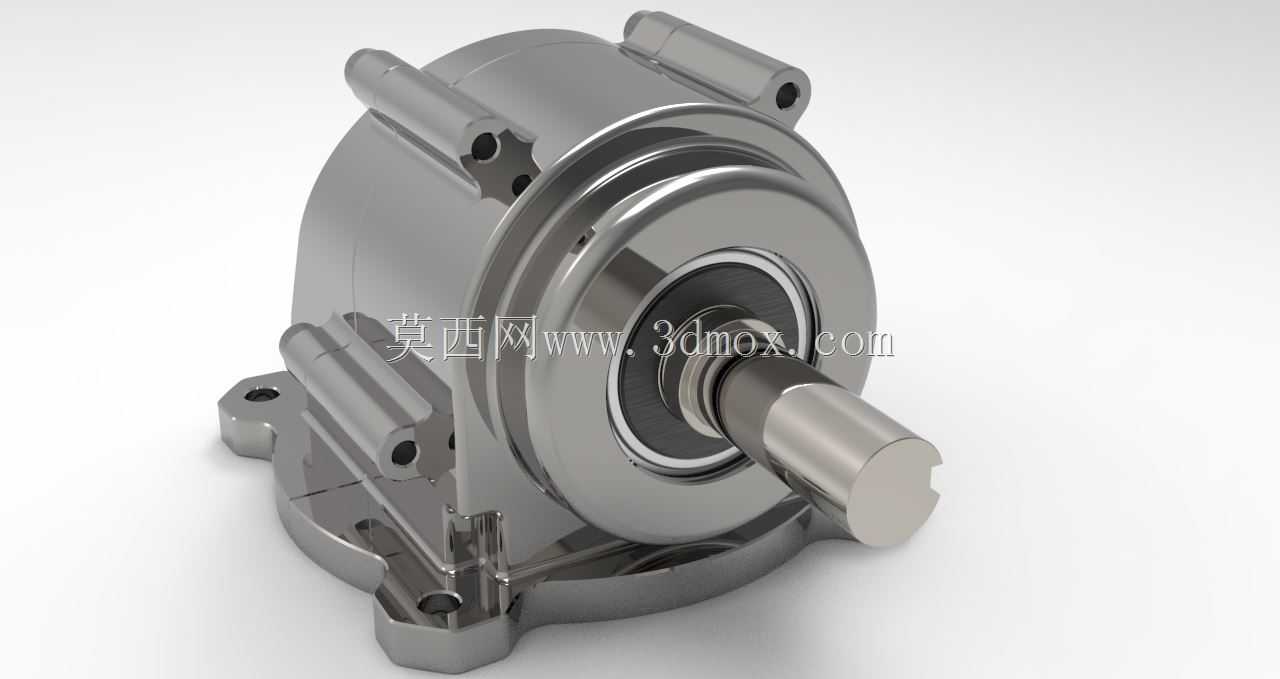

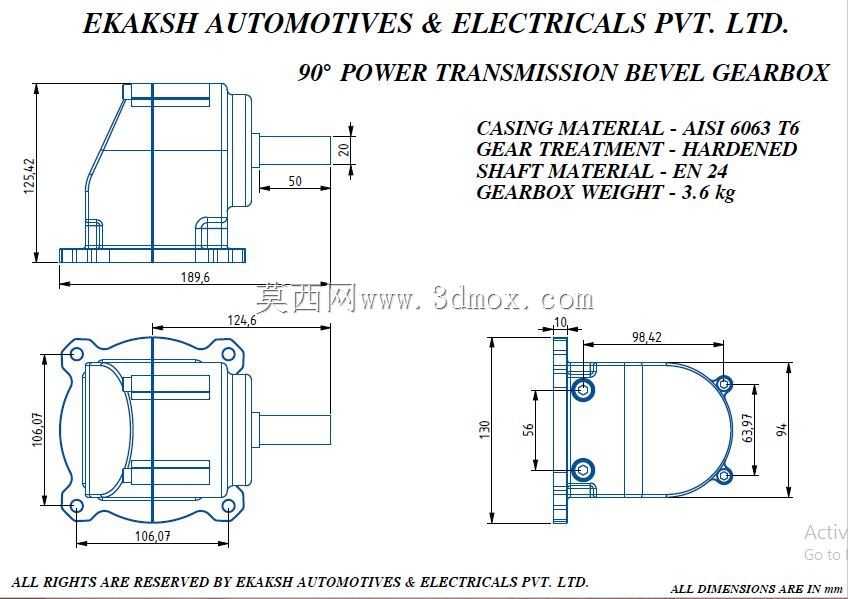

　　有切削液飞溅的复杂工作环境。在设计建模过程中，所有配合面均预留合理的公差带，轴承安装位采用基孔制配合，保证轴承压装后不会出现跑圈问题，齿轮与轴的连接采用平键加轴肩定位的形式，轴向定位可靠，能承受正反转切换时的冲击载荷。注油孔与放油孔分别布置在箱体侧面上部与底部，注油孔带透气塞结构，平衡箱体内外气压避免运转时内部压力升高导致油封渗漏，放油孔带磁性油塞，可吸附齿轮运转磨损产生的铁屑，减少磨粒磨损对齿轮齿面的损伤。从安装边界来看，这款齿轮箱的整体外轮廓尺寸适配中小型设备的安装空间，输入轴中心高与输出轴中心高的尺寸差经过优化，可直接替换市面上同规格的直角传动齿轮箱，无需改动设备原有安装机架，降低设备改造成本。轴伸长度经过核算，

　　既保证连接件安装后有足够的配合长度传递扭矩，也不会因为轴伸过长导致轴端挠度变大，影响传动平稳性。在实际选型应用中，可根据输入端的电机转速、输出端需要的工作扭矩匹配对应的齿轮模数与齿宽，齿面采用渗碳淬火处理，硬度达到HRC58-62，保证齿面接触强度，应对频繁启停、正反转的冲击工况。箱体材质采用高强度压铸铝合金，相比铸铁箱体重量降低40%以上，同时具备良好的导热性能，适合对设备重量有要求的移动类设备、机载传动单元使用。
