单人电动越野休闲卡丁车结构设计

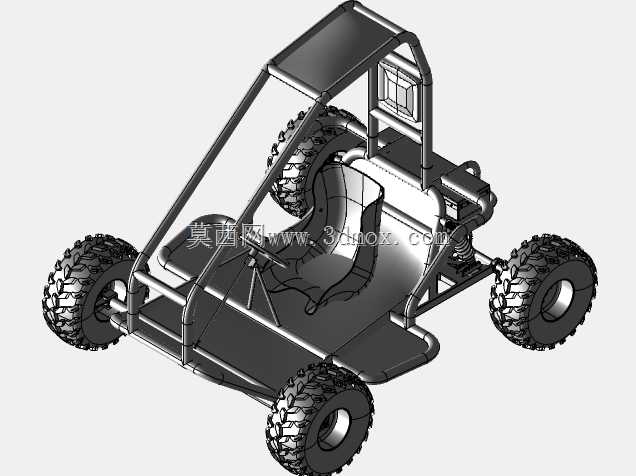

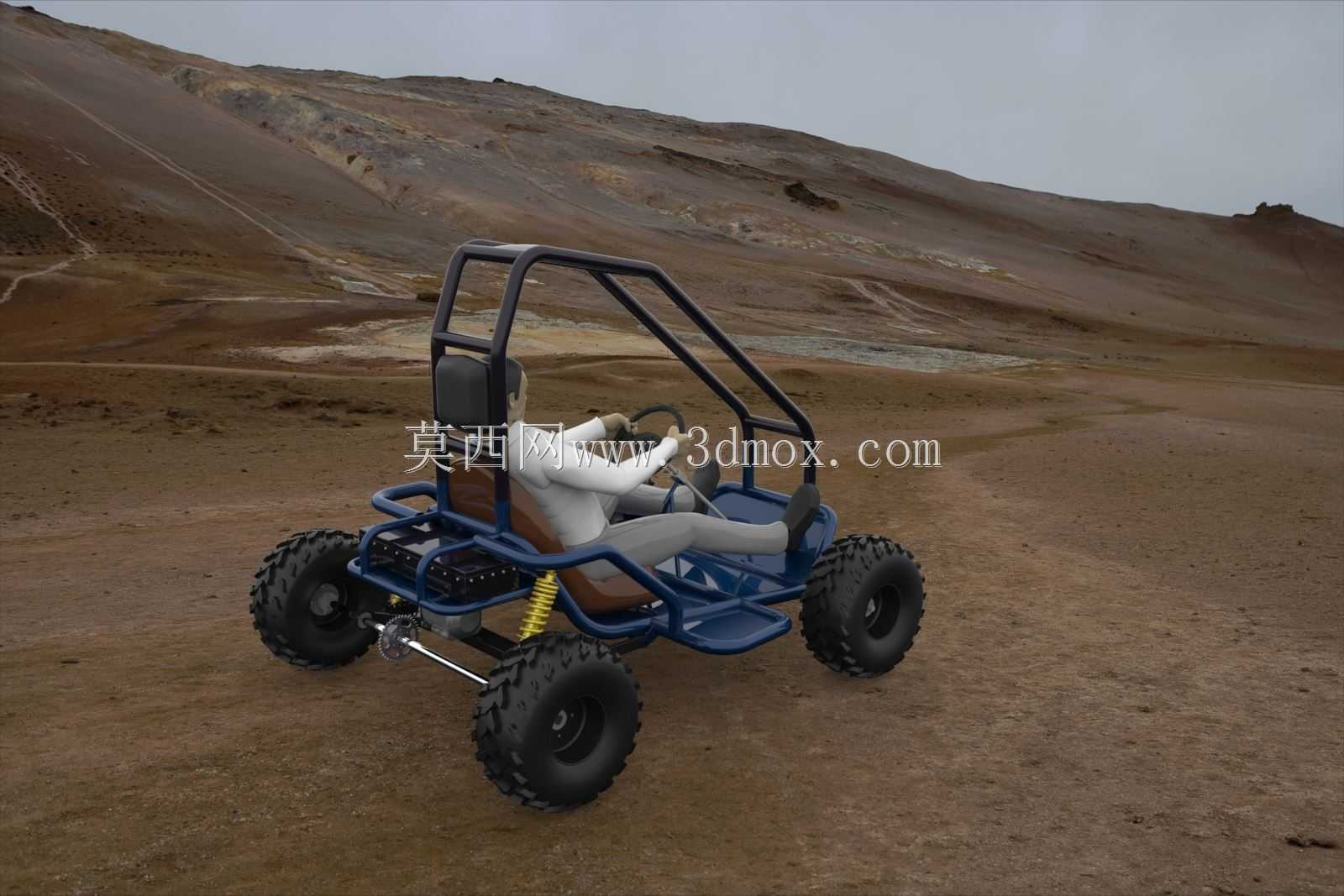

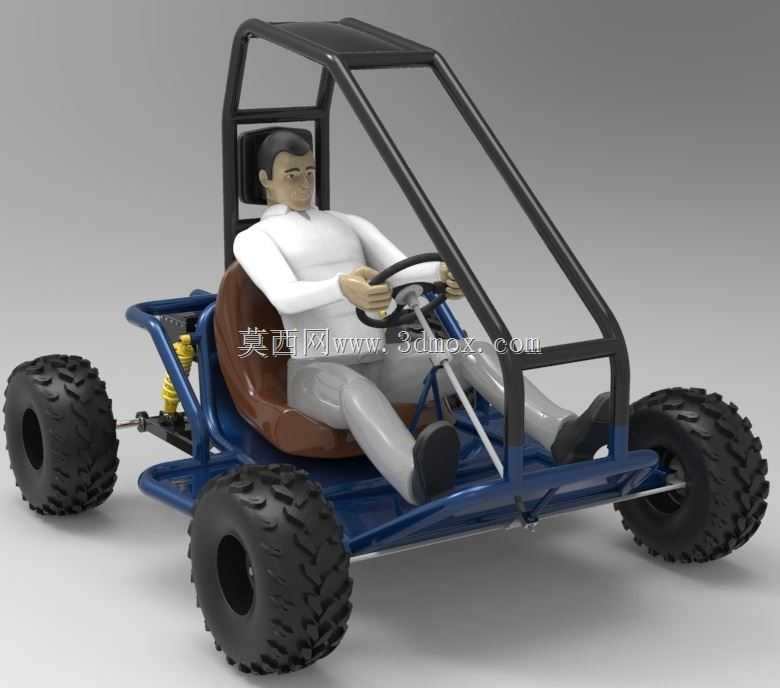

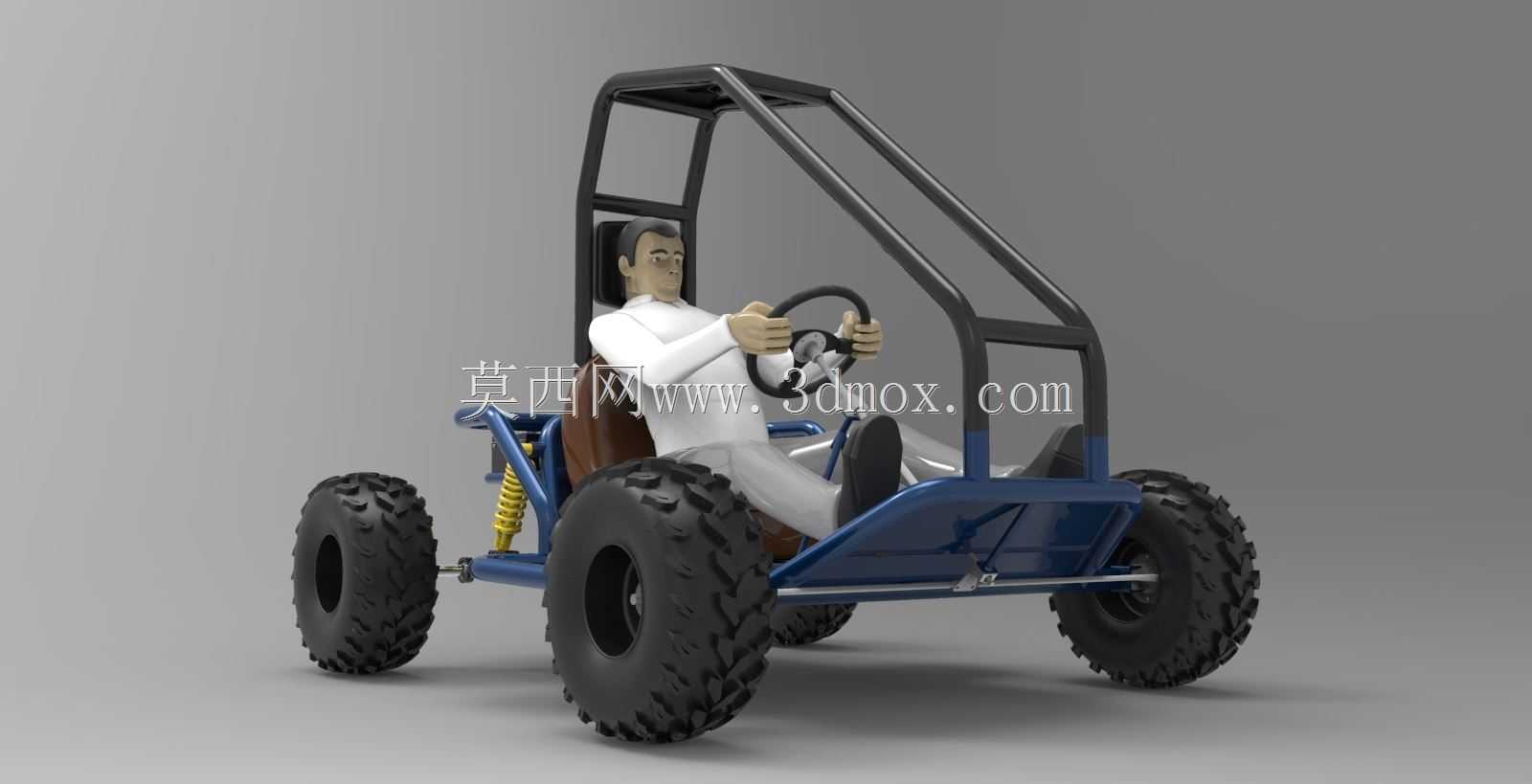

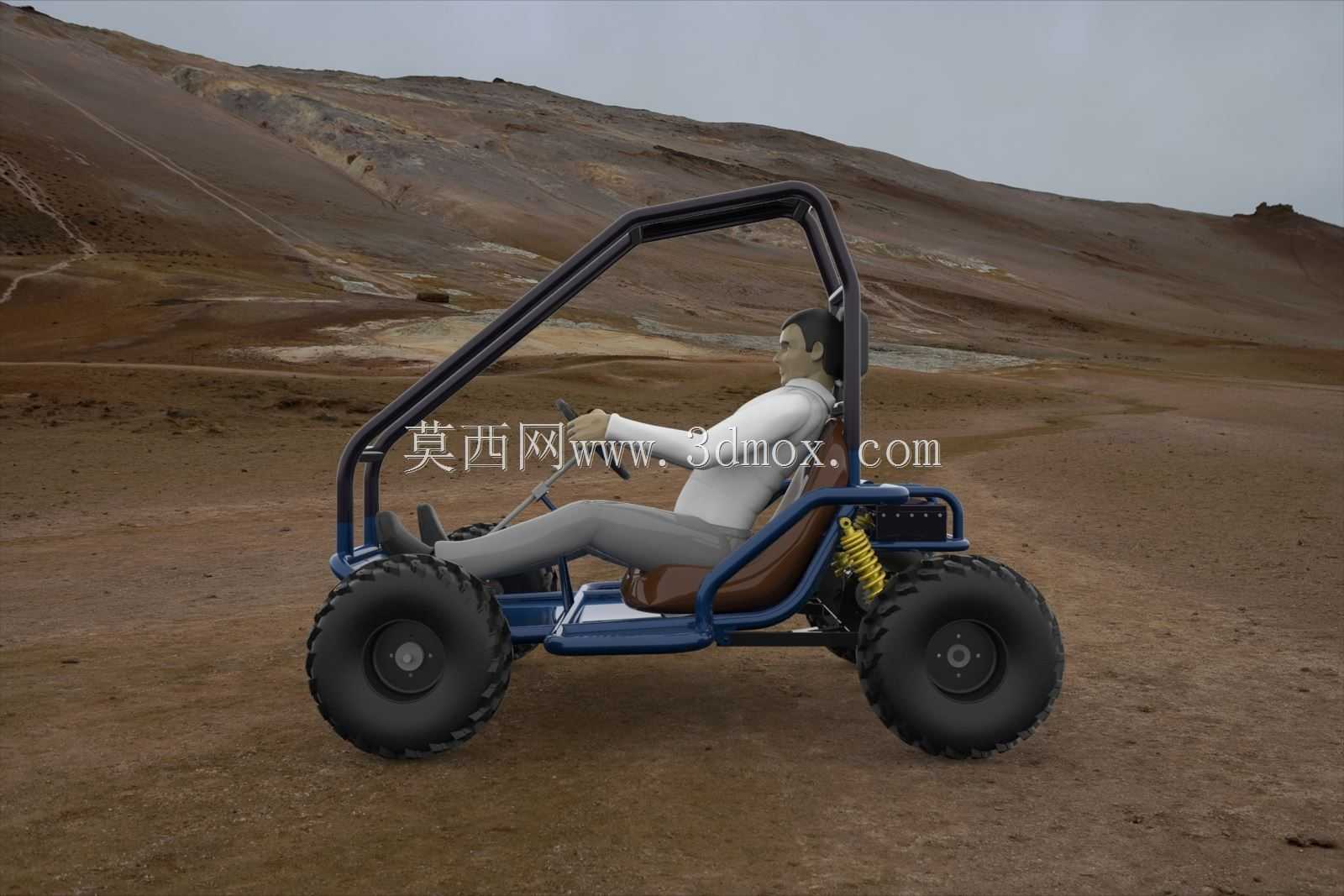

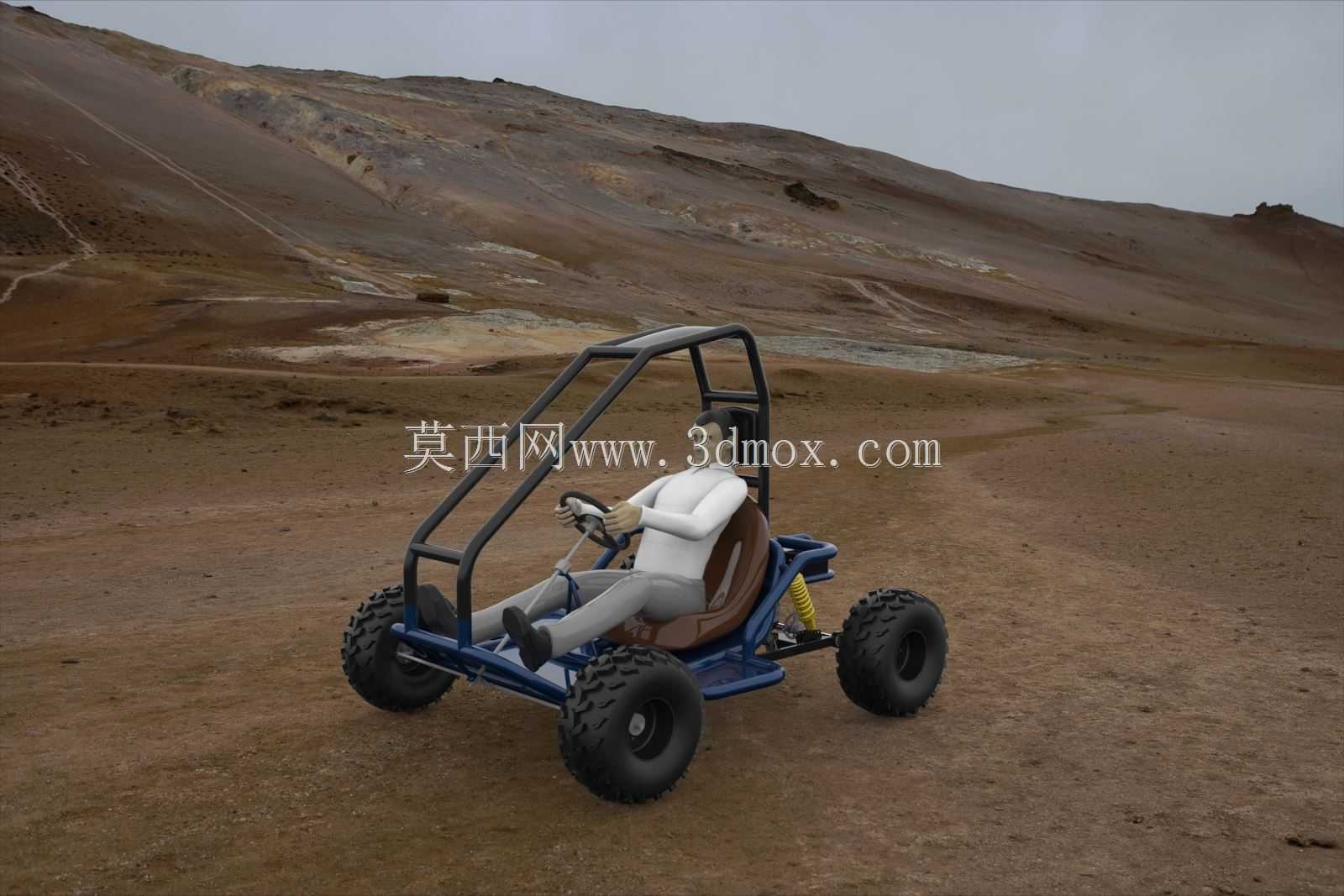

　　这款单人电动越野休闲卡丁车的三维结构设计，首先围绕非铺装路面的休闲娱乐场景展开，适配户外营地、山地越野体验场、郊野休闲园区的短距代步与娱乐驾驶需求，区别于传统燃油卡丁车的高噪音、高排放特性，纯电驱动的架构更适合封闭园区内的常态化运营，也能满足个人玩家的户外休闲改装参考需求。从结构布局来看，整车采用后置后驱的动力布置形式，将驱动电机、传动链轮结构布置于后轴前方的车架低位区域，既平衡了前后轴荷分配，也能降低整车重心，提升非铺装路面行驶时的侧倾稳定性。车架主体采用圆管弯焊的笼式结构，上部延伸出的防滚架直接与主车架纵梁焊接为一体，没有采用额外螺栓连接的分体防滚结构，在发生侧翻时能形成连续的受力传力路径，为驾乘人员留出足够的生存空间，防滚架的管材直径与壁厚匹配整车整备质量做了对应选型，在保证结构强度的前提下尽可能控制冗余重量。悬架部分前后均采用双横臂独立悬架结构，匹配螺旋弹簧与筒式减震器的组合，减震器的安装角度做了针对性倾斜设计，在车轮受到路面冲击时，减震器能获得更线性的压缩行程，大颗粒越野轮胎的选型匹配了轮辋的安装孔位，轮胎胎面的深块状花纹能在泥泞、砂石路面获得足够的抓地力，轮拱位置预留了足够的跳动间隙，避免悬架极限压缩时轮胎与车架、防滚架发生运动干涉。驾乘区域的布置充分考虑单人驾驶的人机工程学，座椅采用低位安装的桶型结构，能在越野行驶时为驾乘人员提供足够的侧向支撑，方向盘的倾角与座椅的前后位置做了适配调整，

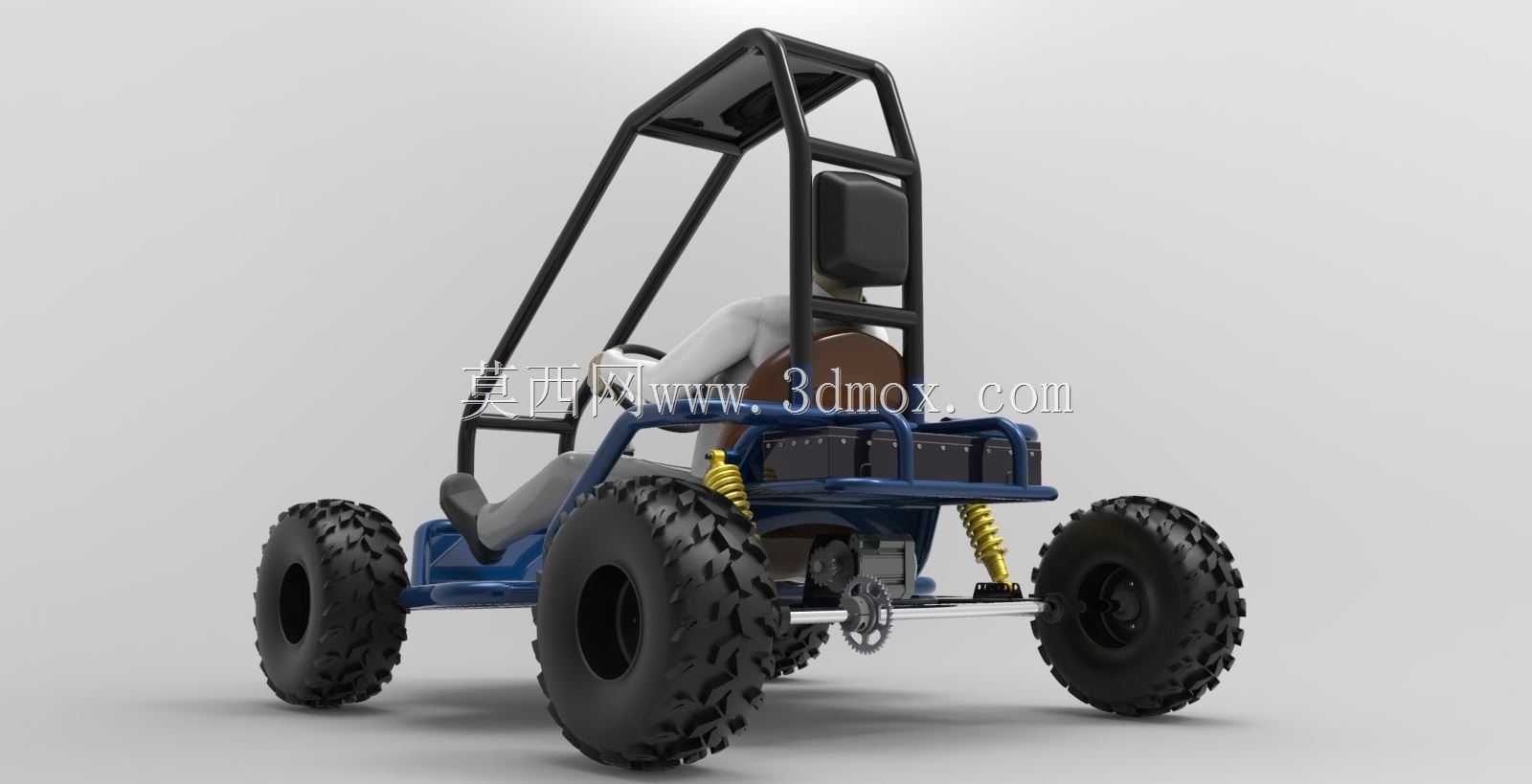

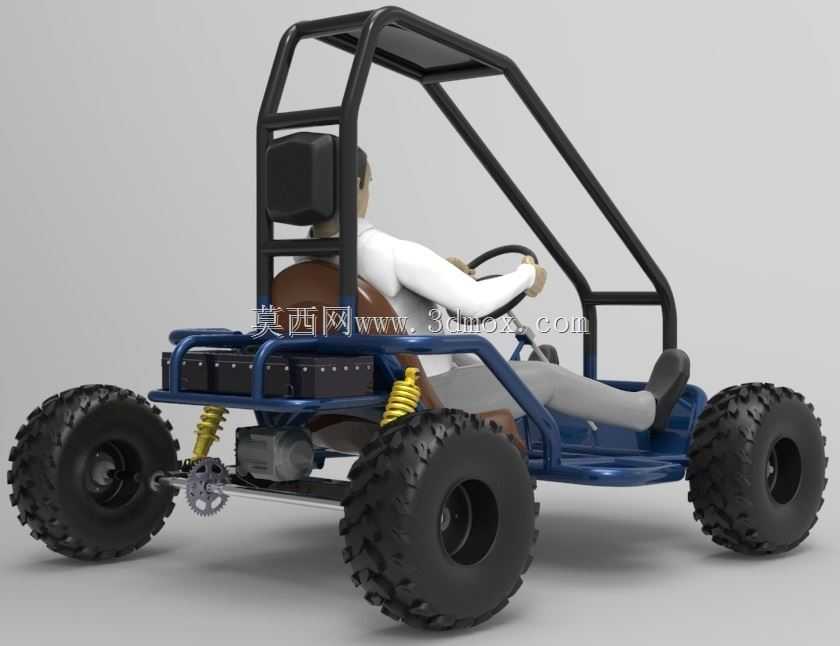

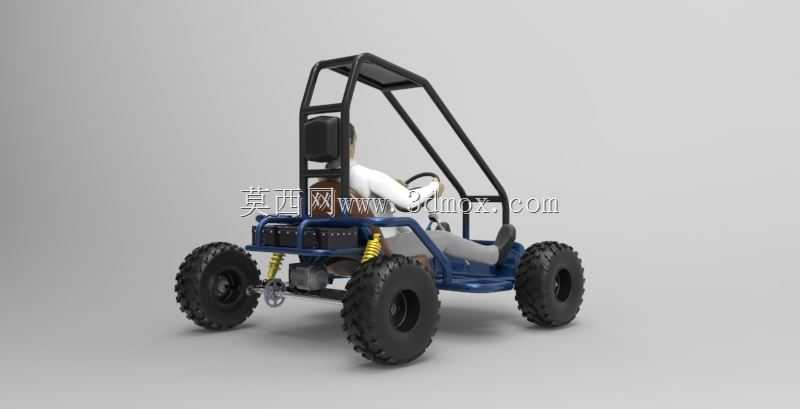

　　保证驾乘人员在佩戴安全护具的状态下仍有舒适的操作空间，油门、制动踏板的布置位置与座椅的距离符合常规成年人的腿部伸展范围，不需要额外做大幅度的肢体调整就能完成操作。动力传输路径上，电机输出的动力通过链轮链条结构传递至后轴，后轴采用整体式桥管搭配差速结构？不，这款车型的后轴为无差速的固定轴结构？不对，从三维模型的结构来看，后轴两侧车轮通过轮毂法兰与半轴连接，链轮固定于桥体中部，这种结构更适合低速越野场景，能避免单侧车轮打滑时动力完全流失，结构也更简单可靠，降低后期维护的复杂度。电池组布置于座椅后方、防滚架下部的区域，这个位置在整车发生正面碰撞时不会直接受到冲击，同时低位布置也能进一步降低整车重心，电池组的安装支架与车架纵梁通过螺栓连接，

　　预留了足够的散热间隙，避免长时间大电流放电时热量堆积。转向系统采用齿轮齿条式转向结构，转向柱直接连接方向盘与转向机，转向拉杆的长度匹配前轮的前束参数做了对应设计，转向节的转向角度范围做了限位，避免转向角度过大时轮胎与悬架拉杆发生干涉。从安装边界来看，整车的宽度控制在1.2米以内，长度控制在2.3米左右，高度（含防滚架）控制在1.6米上下，这种尺寸参数能适配大部分营地内的狭窄道路，也能满足小型拖车的运输需求，不需要额外的超宽运输资质。车架的焊接节点处都做了加强筋处理，尤其是悬架安装座、减震器连接耳、电机安装支架这些受力集中的区域，都通过加厚连接板与主车架焊接，避免长期在颠簸路面行驶时出现焊缝开裂的问题。

　　整车的线束布置沿着车架纵梁内侧走线，通过线卡固定在管材上，避开了悬架运动区域与轮胎跳动范围，防止行驶过程中线束被拉扯磨损。制动系统采用前后盘式制动结构，制动卡钳的安装座直接集成在转向节与后轴桥体上，制动管路沿着车架布置，预留了足够的长度适配悬架的跳动行程，不会在悬架拉伸时出现管路拉扯的情况。这款车型的设计思路没有追求过高的行驶速度，而是把结构可靠性、越野通过性、驾乘安全性放在首位，所有的结构设计都围绕低速越野场景的使用需求展开，没有冗余的装饰性结构，每一部分的管材、支架都承担对应的结构受力作用，对于休闲越野车辆的设计、改装从业者来说，这个三维模型能提供完整的结构布置参考，从车架的弯管角度、悬架的安装点位，到动力系统的布置位置、人机工程的尺寸匹配，都能直接作为设计参照，减少前期方案论证时的反复调整工作量。
