车用可调式油门操纵踏板箱结构设计

　　在商用车、改装特种车辆以及非道路移动机械的驾驶舱操纵系统设计中，油门踏板箱是直接关联驾驶操作手感、动力响应精度与长期使用可靠性的核心人机交互部件，不同于乘用车集成式电子油门的紧凑布局，这类外露式踏板箱结构更多适配需要调整踏板角度、预留安装冗余的作业类车辆场景，比如工程自卸车、场内转运叉车、小型农用拖拉机的驾驶位改装，都需要这类模块化的踏板单元来适配不同身高驾驶员的操作习惯，减少长时间踩踏带来的腿部疲劳。

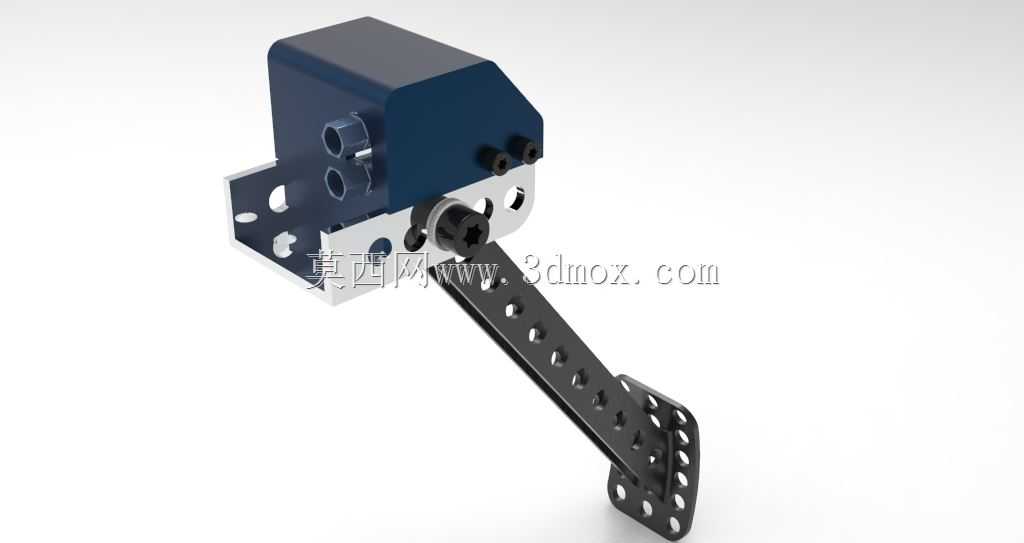

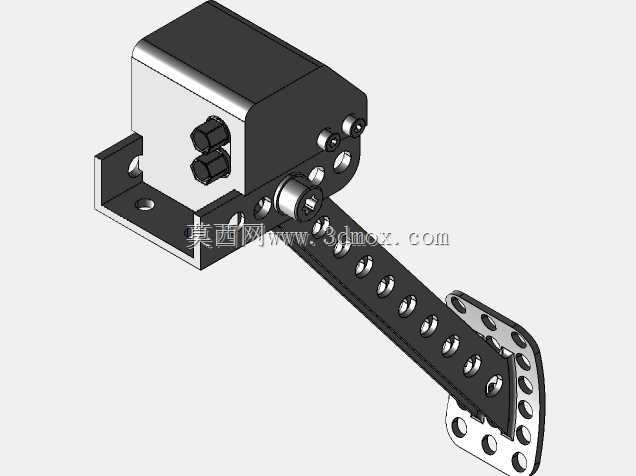

　　从实际功能逻辑来看，这套踏板箱的核心作用是将驾驶员脚部的踩踏角度位移转化为可被动力系统识别的控制信号，上部的盒体结构内部预留了传感器安装位与转轴限位空间，既可以安装传统拉索式油门的拉线固定座，也能适配非接触式角度传感器实现电子油门信号输出，盒体侧面的安装支耳做了外翻边加强处理，两个同轴安装孔用来将整个踏板箱固定在驾驶舱前围板的安装支架上，安装时需要保证踏板臂的摆动平面与驾驶员脚部踩踏方向完全平行，避免长期偏磨导致的踏板卡滞问题。

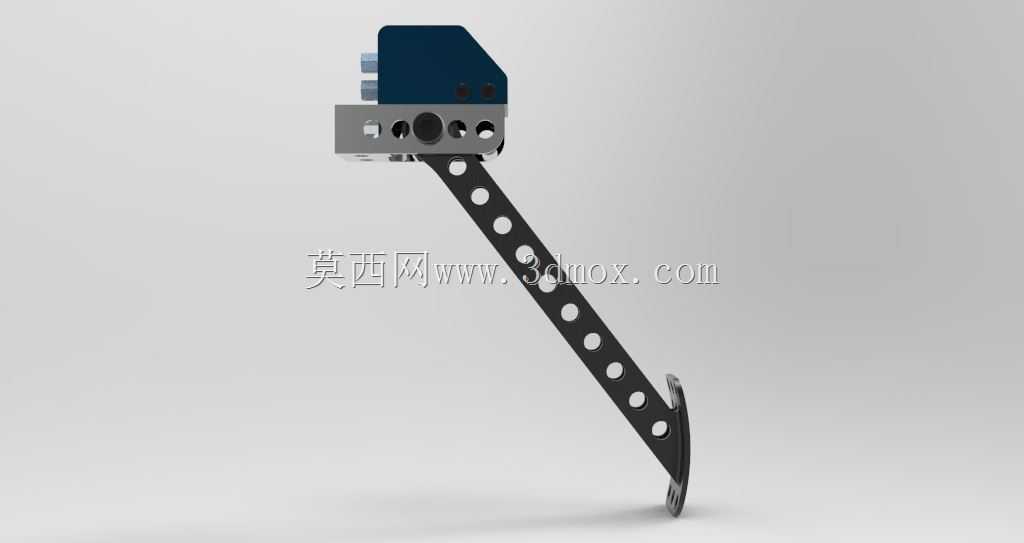

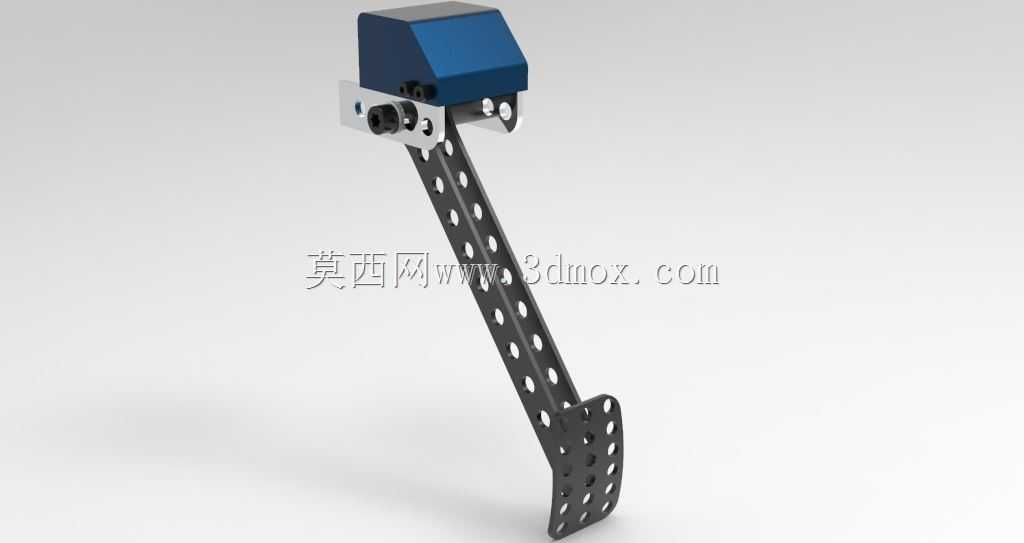

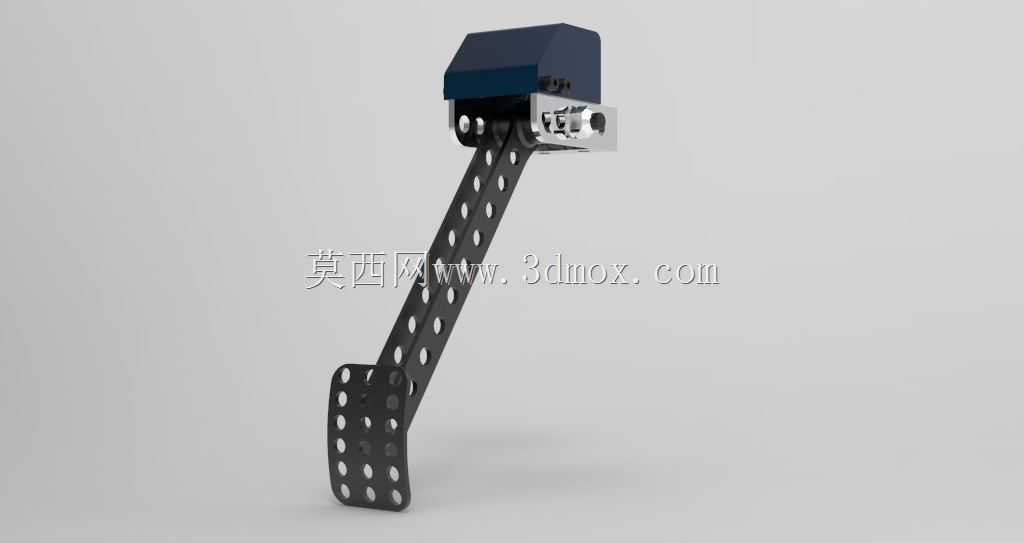

　　踏板臂采用了长条形镂空减重设计，臂身均匀排布的多组圆孔并非单纯为了减重，每一组孔位都对应不同的踏板初始角度调节档位，安装时可以根据驾驶位座椅的前后位置、地板高度选择对应的固定孔位，调整踏板的初始高度与踩踏行程范围，适配不同坐姿下的脚部操作角度，避免踏板过高导致脚踝长期处于紧绷状态，或是踏板过低导致踩踏行程不足、动力输出无法达到满量程。踏板臂下端的脚踏面做了密集的防滑冲孔，表面没有额外覆盖橡胶垫的设计，更适配作业场景下鞋底沾附泥水、油污的使用环境，金属冲孔的防滑结构不会因为橡胶老化出现打滑问题，长期踩踏磨损后也不需要单独更换防滑垫，维护成本更低。

　　设计过程中首先要明确安装边界条件：上部盒体的安装面距离脚踏面自然状态下的垂直距离需要匹配驾驶舱地板到前围安装点的高度差，通常这类踏板的安装高度差在350mm到420mm之间，踏板臂的总摆动行程控制在30度以内，保证脚踝在自然活动范围内就能完成从怠速到满油门的操作，转轴位置做了衬套安装预留，避免金属臂与盒体直接摩擦产生异响与磨损，盒体内部的限位结构要同时设置怠速限位与满油门限位，硬限位的位置要比传感器的信号极限位置多预留2到3度的余量，避免长期踩踏冲击导致传感器过位损坏。

　　从结构强度角度考虑，踏板臂采用钢板冲压成型后做黑化处理，臂身的镂空孔间距经过严格核算，保证在1500N的极限踩踏力下不会出现塑性变形，上部盒体采用薄钢板折弯焊接成型，盒体的盖板做了可拆卸设计，方便后期调整内部传感器位置或是更换拉索，安装支耳与盒体的连接位置做了三角加强筋结构，避免长期踩踏导致支耳变形、安装位置偏移。实际装车验证时，需要重点测试踏板的回位力矩，回位弹簧的力矩要平衡踏板臂自身重量，保证松开踏板后能快速回到怠速位置，同时不会因为弹簧力矩过大导致踩踏时脚部需要施加额外的对抗力，正常踩踏力控制在30N到50N之间是比较符合人机工程学的范围，既不会因为踏板太轻导致误触，也不会因为太重增加操作疲劳。

　　不同于集成在驾驶舱内饰板内的乘用车踏板，这种独立式踏板箱的适配性更强，不需要针对特定车型开模做专用安装支架，只需要根据前围板的实际情况制作简单的过渡连接板就能完成安装，在特种车辆改装、老旧车型操纵系统升级的场景下应用非常广泛，设计时预留的多档位调节结构也能覆盖绝大多数驾驶员的操作习惯，不需要针对不同用户单独定制踏板长度，金属材质的全结构设计也能适应高温、高湿、多粉尘的恶劣作业环境，不会像塑料踏板那样在低温环境下出现脆断问题。
