汽车制动盘巴贾杰光盘结构三维设计

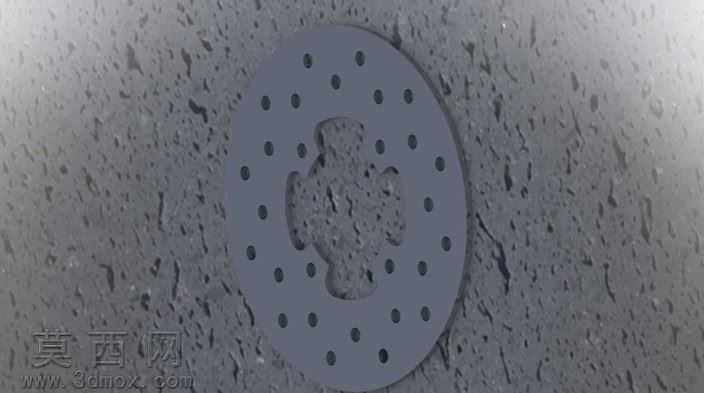

本作品为汽车车轮配套的制动盘三维结构设计，建模阶段依托主流三维设计软件完成全参数化特征构建，首先绘制制动盘的外轮廓圆形基准草图，精准约束外圆直径、内花键定位孔的轮廓尺寸，内花键采用异形轮廓适配轮毂安装的定位需求，通过拉伸凸台命令生成盘体的基础实体，盘体厚度严格匹配汽车制动系统的安装间隙要求。散热孔的排布采用环形阵列特征完成，先绘制单个散热孔的圆形草图，约束孔位距离盘体中心的径向距离、相邻孔位的夹角参数，通过圆周阵列命令一次性生成全部分布均匀的散热通孔，孔位排布兼顾制动过程的散热效率与盘体结构强度，避免制动过程中因热应力集中导致的盘体变形。材质设定阶段，为盘体赋予灰铸铁材质属性，调整材质的表面粗糙度、金属反光度参数，还原真实制动盘的哑光金属质感，渲染阶段采用柔和的环境光打光，清晰呈现盘体的轮廓边界、孔位排布细节与内花键的异形结构特征。设计过程中重点考量制动盘的安装适配性，内花键的轮廓尺寸完全匹配轮毂轴的安装定位要求，确保装配时无干涉问题，盘体边缘做微小的倒角处理，去除尖锐棱边，符合实际零部件的加工工艺要求。散热孔的孔径、孔距经过反复参数调整，在保证盘体结构刚度满足制动工况受力要求的前提下，最大化提升通风散热效率，降低连续制动时的热衰减风险，整体模型特征树逻辑清晰，所有尺寸参数均可编辑调整，可直接用于后续的工程图导出、有限元受力分析或者制动系统的装配模拟，完整还原了量产汽车制动盘的结构细节与设计逻辑，可作为汽车底盘制动系统设计的参考案例使用。
