新能源汽车用无刷水冷驱动电机结构

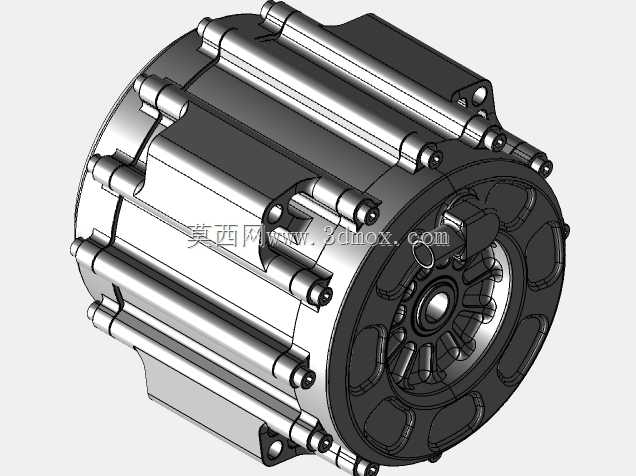

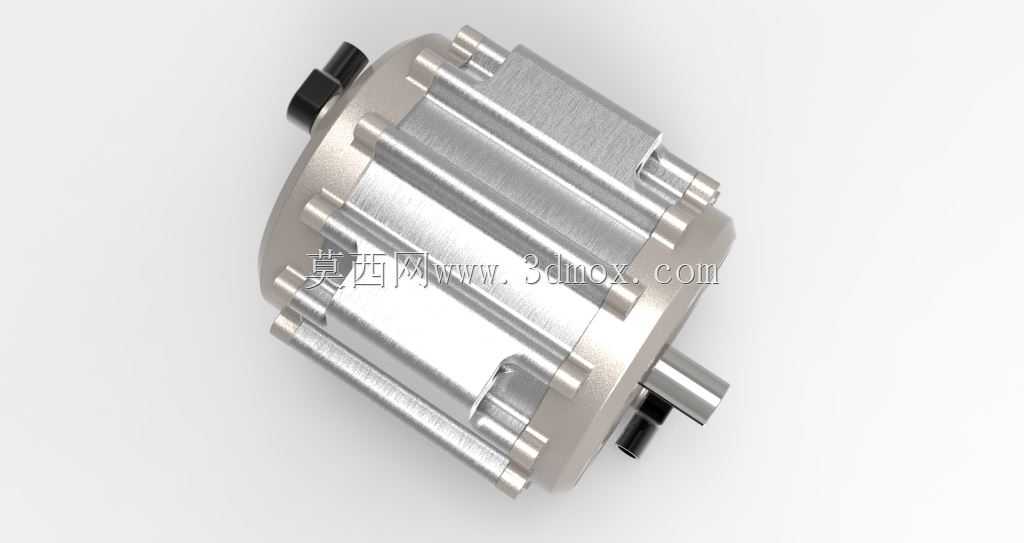

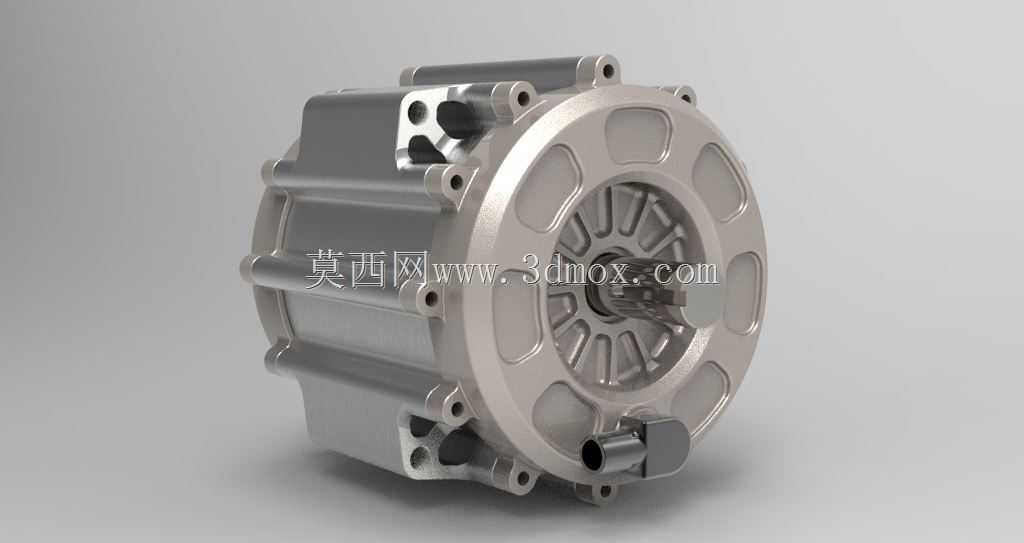

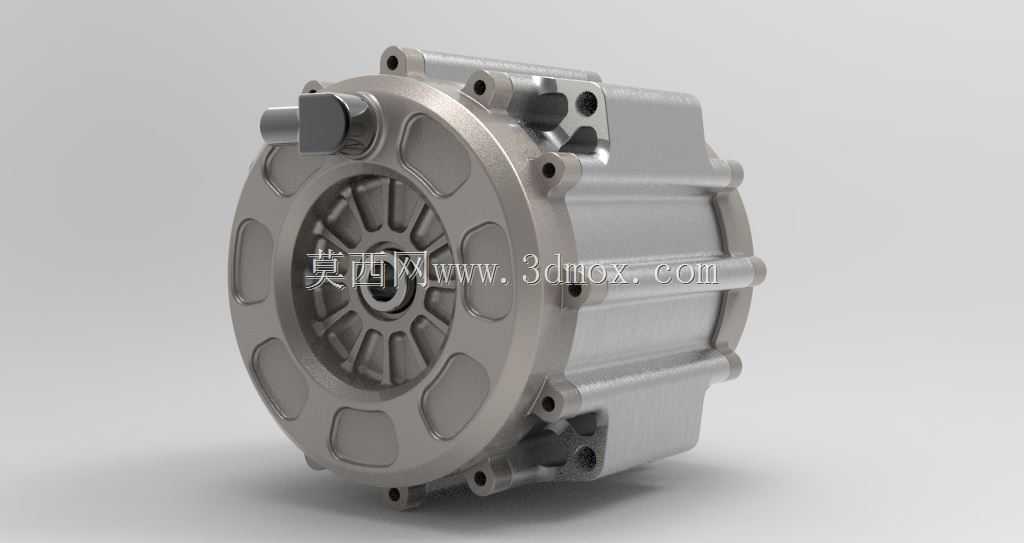

　　在新能源乘用车辆、场地电动作业车辆的动力系统选型中，水冷式无刷直流电机的应用占比正逐年提升，这类电机依靠液冷回路带走绕组与永磁体工作产生的热量，相比同功率等级的风冷电机，能在更紧凑的安装空间内输出持续稳定的扭矩，避免高负荷工况下的过热退磁问题。这款水冷电机的壳体采用一体化压铸铝合金成型，周向布置的环形冷却流道直接集成在壳体壁内部，省去了额外加装水冷套的装配步骤，既缩减了电机整体径向尺寸，也减少了流道接口的渗漏风险。从安装边界来看，电机前端采用端盖法兰式安装结构，法兰端面上均布的安装孔位匹配主流电动车辆的驱动桥连接尺寸，输出轴采用渐开线花键结构，可直接与减速器输入轴啮合传动，无需额外加装联轴器，适配紧凑的动力舱布置需求。

　　电机后端集成了位置传感器安装腔，可适配霍尔传感器或旋转变压器的安装需求，为驱动控制器提供精准的转子位置信号，保障无刷换向的平稳性，避免低速工况下的扭矩波动。壳体侧面预留的冷却水进出水口采用标准管螺纹接口，可直接与车辆冷却循环回路对接，进水口布置在壳体下方、出水口布置在壳体上方的设计，能保证冷却腔内部的空气完全排出，避免气阻导致的冷却效率下降。从设计思路上，这款电机的定子绕组采用集中式绕线工艺，端部绕组长度更短，铜损更低，配合水冷壳体的直接接触式散热，绕组的热量可直接通过壳体壁传递给冷却液，散热路径相比传统风冷结构缩短60%以上，持续工作状态下绕组温升可控制在合理区间，保障绝缘结构的使用寿命。转子部分采用表贴式永磁体结构，

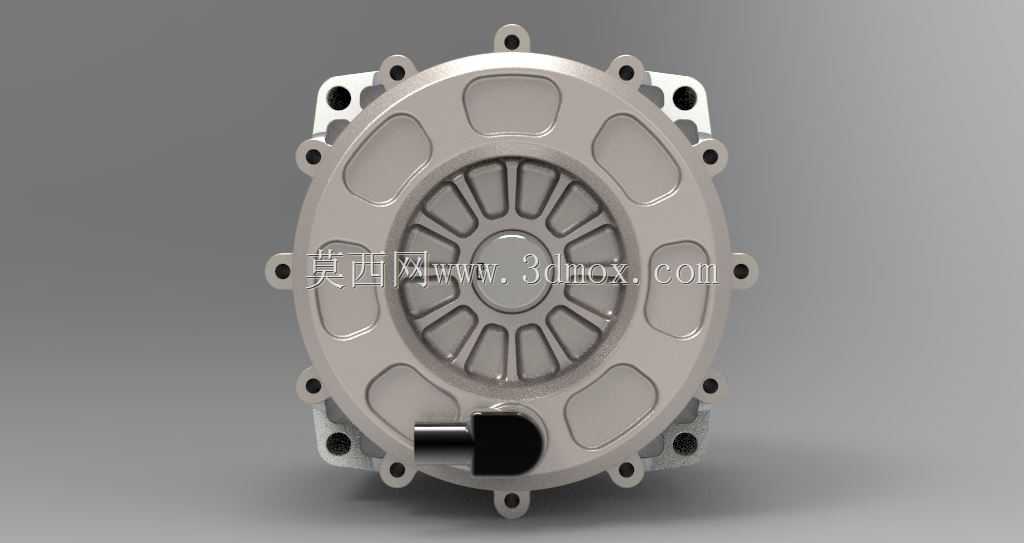

　　永磁体通过不锈钢护套固定在转子铁芯表面，护套同时起到隔绝冷却液、防止永磁体被腐蚀的作用，转子做了高精度动平衡校正，额定转速下的振动值控制在行业标准允许范围内，降低运行过程中的噪音与轴承负载。端盖部分采用与壳体同材质的铝合金压铸成型，轴承室位置设计有加强筋结构，提升轴承安装位的结构刚度，避免高负荷传动过程中轴承位变形导致的轴系偏磨，端盖与壳体的接合面采用O型圈密封，防护等级可满足户外车辆行驶的防尘防水需求。在实际应用场景中，这类电机既可以作为纯电动乘用车的主驱动电机，也可适配场地高尔夫球车、低速电动作业车、电动叉车的动力单元，还可经过参数调整后作为工业设备的伺服驱动动力源，水冷结构的特性让它可以在密闭的动力舱内长时间高负荷运行，

　　不会因为散热不足触发功率降额。从外形尺寸的适配性来看，电机的轴向长度控制在同功率风冷电机的三分之二左右，径向尺寸与传统同功率风冷电机相当，对于原有采用风冷电机的车型，可在不改动安装支架的前提下直接替换，仅需对接冷却管路即可完成升级，大幅降低车型改型的结构设计工作量。电机的接线盒布置在壳体侧上方，接线端子采用大电流接插件结构，可直接与电机控制器的动力线束对接，接线盒内部预留了温度传感器接线位，可实时监测绕组端部温度，为控制器提供过热保护的信号输入。冷却流道的截面采用矩形设计，相比圆形流道，冷却液与壳体壁的接触面积更大，流道沿电机轴向螺旋布置，冷却液从进水口进入后沿螺旋流道绕定子外周流动一周后从出水口流出，整个流道无流动死区，定子圆周方向的温度分布更均匀，不会出现局部过热的问题。轴承采用双侧密封式深沟球轴承，润滑脂采用长寿命高温润滑脂，可在电机全生命周期内无需补充润滑，减少后期维护工作量，轴承外侧设计有防尘密封结构，可阻挡外部泥水、粉尘进入轴承内部，适配车辆行驶过程中的复杂工况。
