汽车传动系统变速箱万向节结构

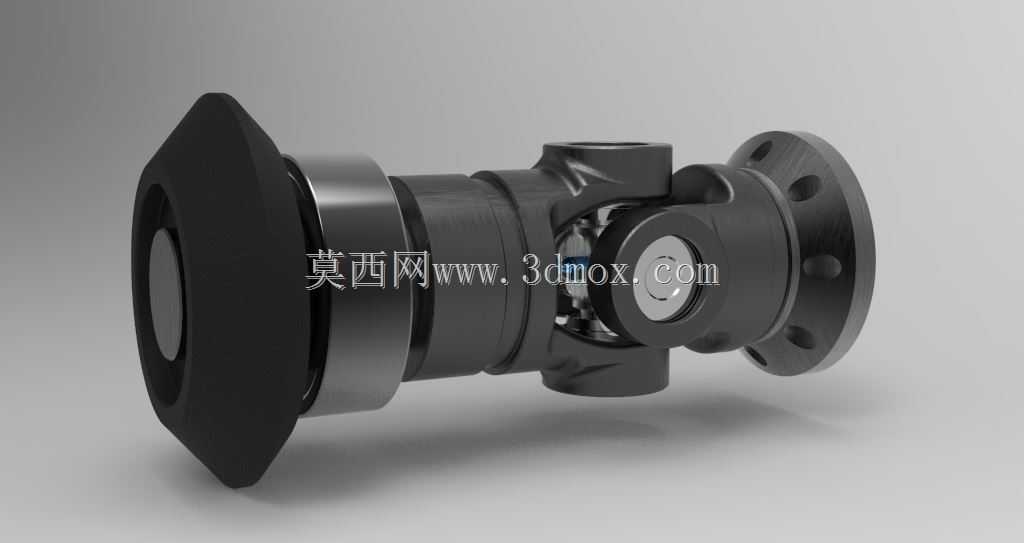

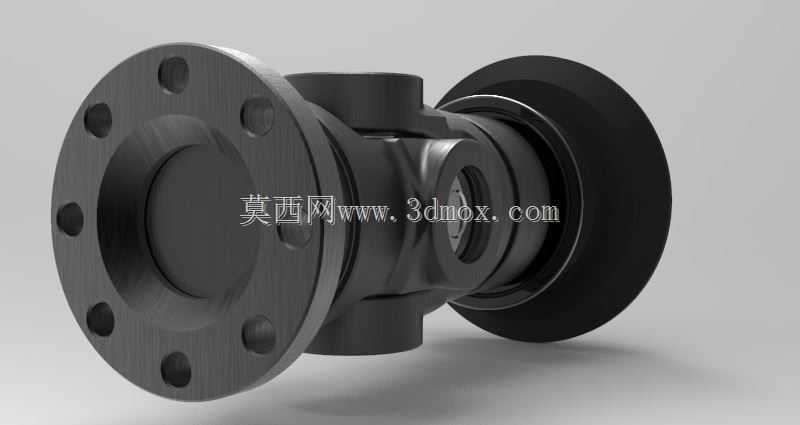

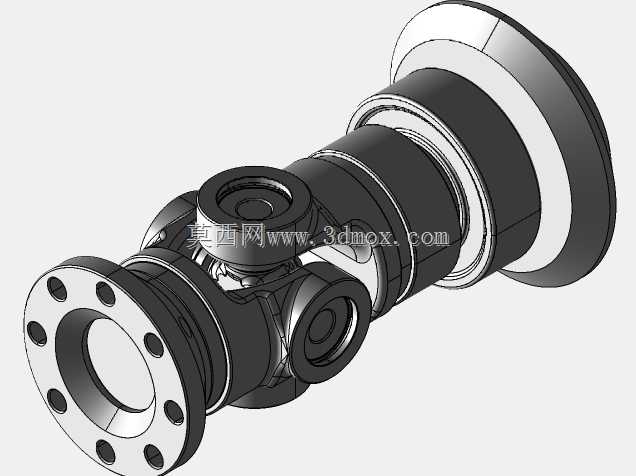

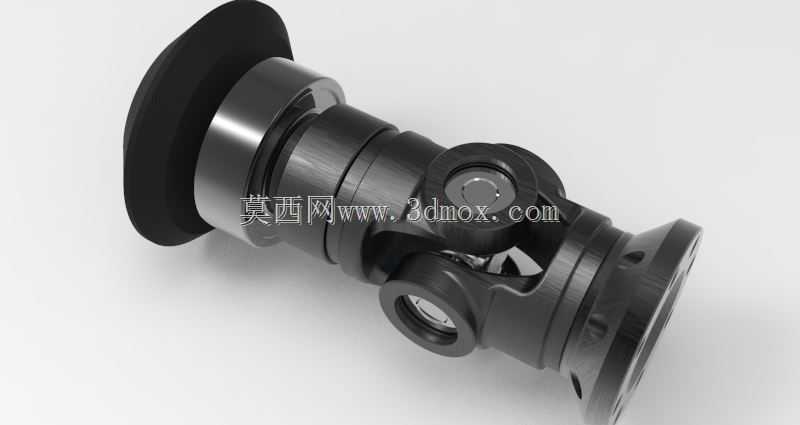

　　在商用车、工程机械以及乘用车辆的动力传动链路中，变速箱输出端与驱动桥输入端的轴线往往无法保持绝对共线，车辆行驶过程中悬架跳动、载荷变化还会带来两轴相对位置的动态偏移，这时候就需要万向节结构来补偿轴线偏差，保证动力的稳定传输，避免传动系统出现卡滞、冲击甚至轴系断裂的故障。这款万向节结构针对变速箱输出侧的安装场景做了适配优化，输入端采用带密封端盖的法兰连接结构，可直接与变速箱输出轴的对接法兰匹配，端盖内置的密封结构能阻挡变速箱润滑油渗漏，同时避免外界泥沙、水汽进入万向节的铰接摩擦副，延长部件的维护周期。输出端同样采用法兰对接形式，可与传动轴的连接法兰通过螺栓紧固，法兰盘上的螺栓孔位置度公差控制在0.02mm以内，保证装配后两轴的同轴度初始偏差在允许范围内，减少高速转动时的动不平衡量。从结构设计来看，这款万向节采用十字轴式铰接结构，十字轴的四个轴颈分别与两端的万向节叉配合，轴颈处设置有滚针轴承，能降低转动过程中的摩擦阻力，同时承受传动过程中的径向与轴向冲击载荷。十字轴内部设计有润滑油道，可通过注油嘴定期补充润滑脂，保证滚针与轴颈之间的润滑状态，避免干摩擦导致的部件早期磨损。万向节叉的材质选用合金结构钢锻造而成，经过调质处理后整体硬度达到HB240-280，叉体与十字轴配合的轴孔表面做了高频淬火处理，硬度提升至HRC55以上，兼顾了整体的韧性与配合面的耐磨性，能承受大扭矩传输时的载荷冲击。在安装边界方面，

　　这款万向节的整体轴向长度适配多数纵置变速箱的输出端安装空间，输入端法兰的止口直径与主流中型商用车变速箱输出法兰止口尺寸匹配，不需要额外制作过渡转接法兰即可完成装配。法兰盘的最大回转直径经过校核，安装后不会与变速箱壳体、周边的车架横梁以及排气系统部件发生运动干涉，在悬架最大跳动行程下，万向节的最大工作夹角可达到25度，完全覆盖车辆满载、空载以及极限颠簸工况下的两轴偏移角度范围，不会出现传动锁止的问题。实际应用中，这类万向节除了用于车辆变速箱与驱动桥之间的传动连接，还可用于工业设备中存在轴线偏移的两轴之间的动力传输，比如破碎机的电机与转子轴连接、输送机的驱动端传动连接等场景，能补偿安装过程中产生的轴线对中误差，

　　同时吸收设备运行过程中产生的小幅振动，降低振动向动力输入端的传递，保护电机、变速箱等核心动力部件的轴承不受额外径向力影响。设计过程中，针对万向节的动平衡性能做了优化，两端的万向节叉与法兰结构采用对称设计，零件加工时的重量偏差控制在5g以内，装配完成后整体做动平衡校正，剩余不平衡量满足G16级平衡精度要求，在3000rpm的最高工作转速下不会产生明显的振动与噪音，适配高速传动的使用场景。十字轴的轴向定位采用卡簧结构，装配时可通过卡簧的厚度选配来调整十字轴的轴向间隙，保证间隙值在0.02-0.05mm之间，既不会因为间隙过大导致传动冲击，也不会因为间隙过小导致热胀后出现卡滞问题。输入端的密封端盖采用橡胶与金属骨架复合结构，

　　橡胶唇口与对接轴的表面过盈配合，过盈量控制在0.5-1mm，既能保证密封效果，又不会对转动的轴产生过大的摩擦阻力，端盖的金属骨架与万向节叉体采用过盈压装配合，不会在运行过程中出现脱落、漏油的问题。在扭矩承载能力方面，这款万向节的额定传输扭矩可达到4500N·m，峰值扭矩承载能力可达12000N·m，能满足中型柴油车辆、小型工程机械的动力传输需求，在突然加载、急加速等冲击工况下，叉体与十字轴的应力集中部位最大应力值低于材料的屈服强度，不会出现塑性变形或者断裂失效。日常维护过程中，只需要按照保养周期通过注油嘴补充锂基润滑脂，检查法兰连接螺栓的紧固力矩，检查密封端盖的唇口是否存在老化破损，即可保证万向节的长期稳定运行，不需要复杂的维护操作，适配商用车辆、工业设备的运维场景需求。
