万宝至540直流微型驱动电机结构设计

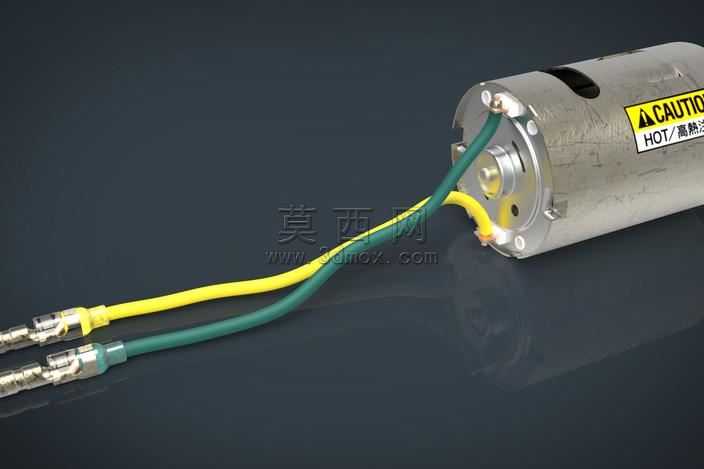

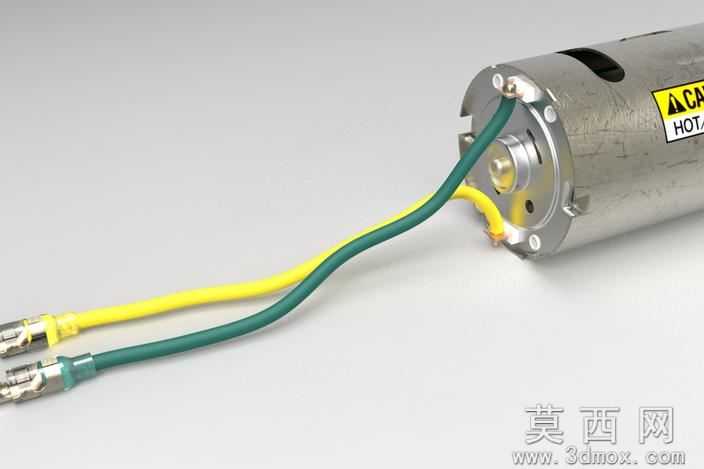

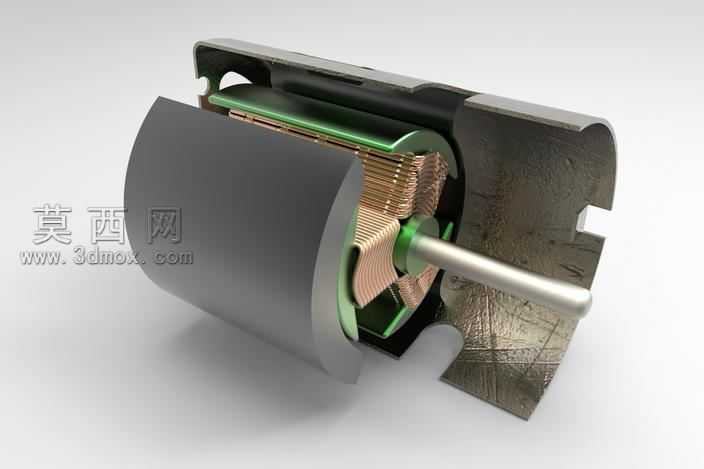

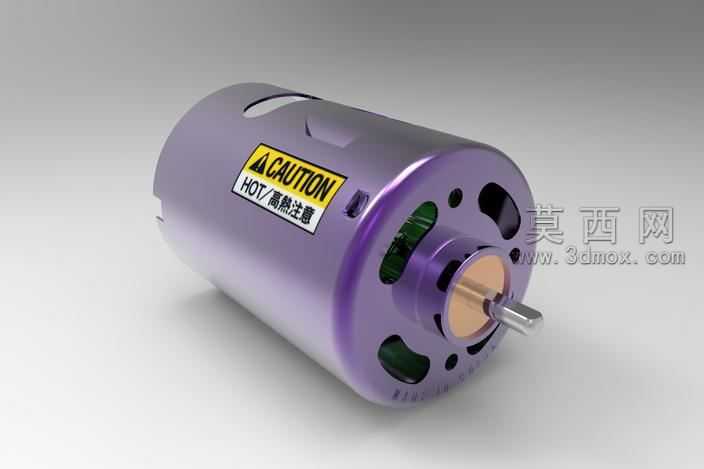

本模型为万宝至540型直流微型电机的完整三维结构建模成果，建模过程中严格参照实物测绘尺寸，对电机各组成部件进行了1:1比例的精准还原。建模阶段首先梳理电机的整体装配逻辑，将整机拆分为金属机壳、后端盖、转轴、换向器、绕组、磁钢、出线端子等多个独立子部件，针对金属机壳部分，精准还原了壳体表面的散热开槽、定位卡扣以及警示标识的安装位，壳体的圆柱度、壁厚参数均与实物保持一致，还原了金属冲压成型的结构特征。针对后端盖结构，细致刻画了端盖上的轴承安装孔、接线柱固定位以及端盖与机壳的扣合结构，还原了端盖的绝缘材质特征与金属嵌件的装配关系。出线部分完整还原了黄绿两根动力引线的走线弧度、线径参数，以及端部金属接插件的卡扣结构、绝缘护套的外形特征，引线与电机内部接线端的连接位置也做了精准对位。材质渲染阶段，为金属机壳赋予了磨砂镀锌金属材质，还原了实物表面的细微金属颗粒质感与哑光反光特性；为后端盖赋予了硬质绝缘塑料材质，调整了材质的粗糙度参数还原塑料件的温润质感；为引线部分分别赋予了黄绿两色的软质橡胶材质，还原了线缆外皮的柔和反光与可弯折的柔性视觉特征；为端部接插件赋予了亮面金属材质，还原了接插件表面的电镀光泽。结构设计上完整还原了有刷直流电机的内部装配关系，各部件之间的配合间隙、装配定位关系均符合实际生产的公差要求，可直接用于电机装配教学、动力系统选型匹配、小型机电产品的结构集成设计参考，也可用于产品宣传渲染图制作、维修拆解演示等场景。建模过程中对细小结构做了合理优化，在保证结构精度的前提下控制了整体模型的面数，兼顾了模型的还原度与使用流畅度。
