麦加尼皮耶萨压缩机端盖连接结构

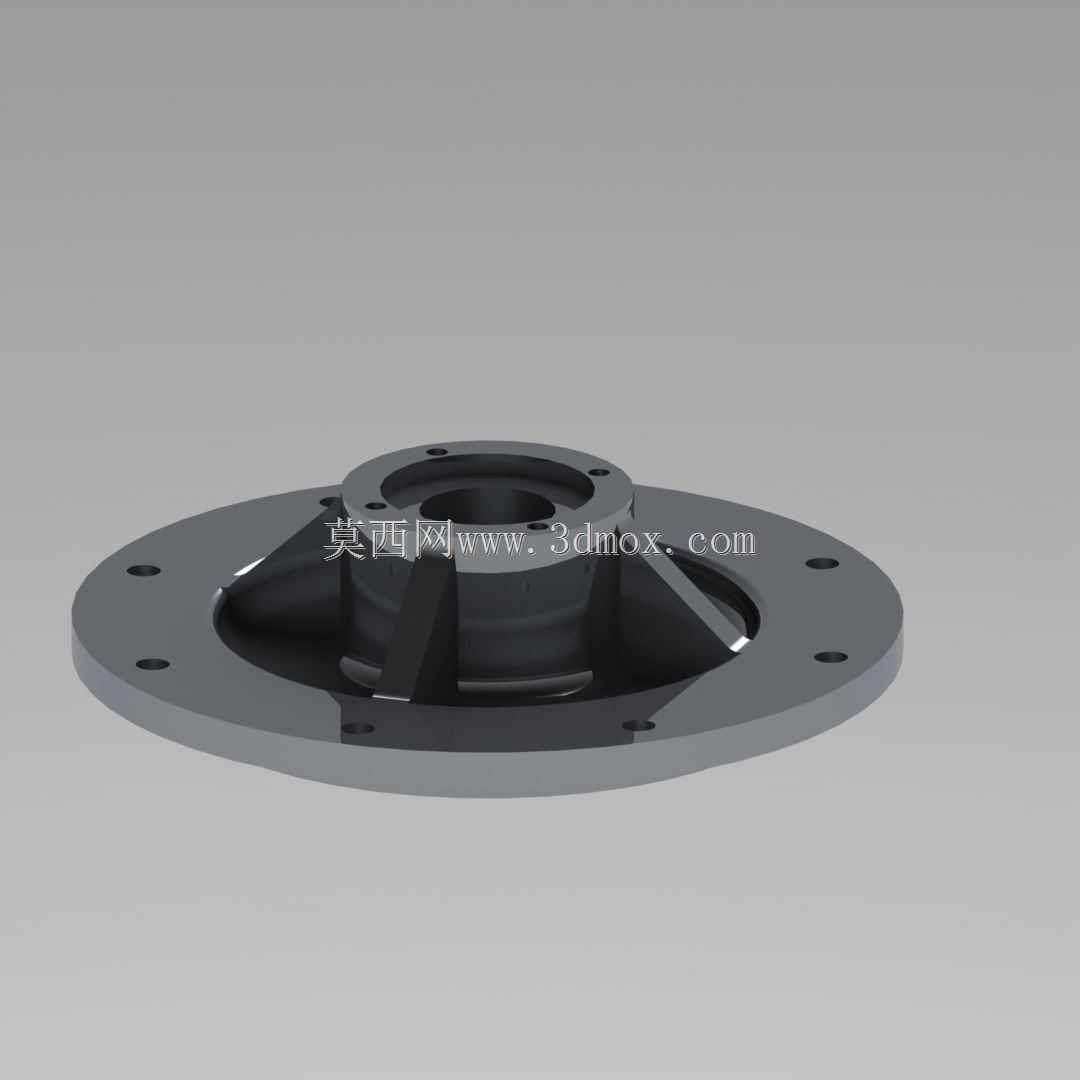

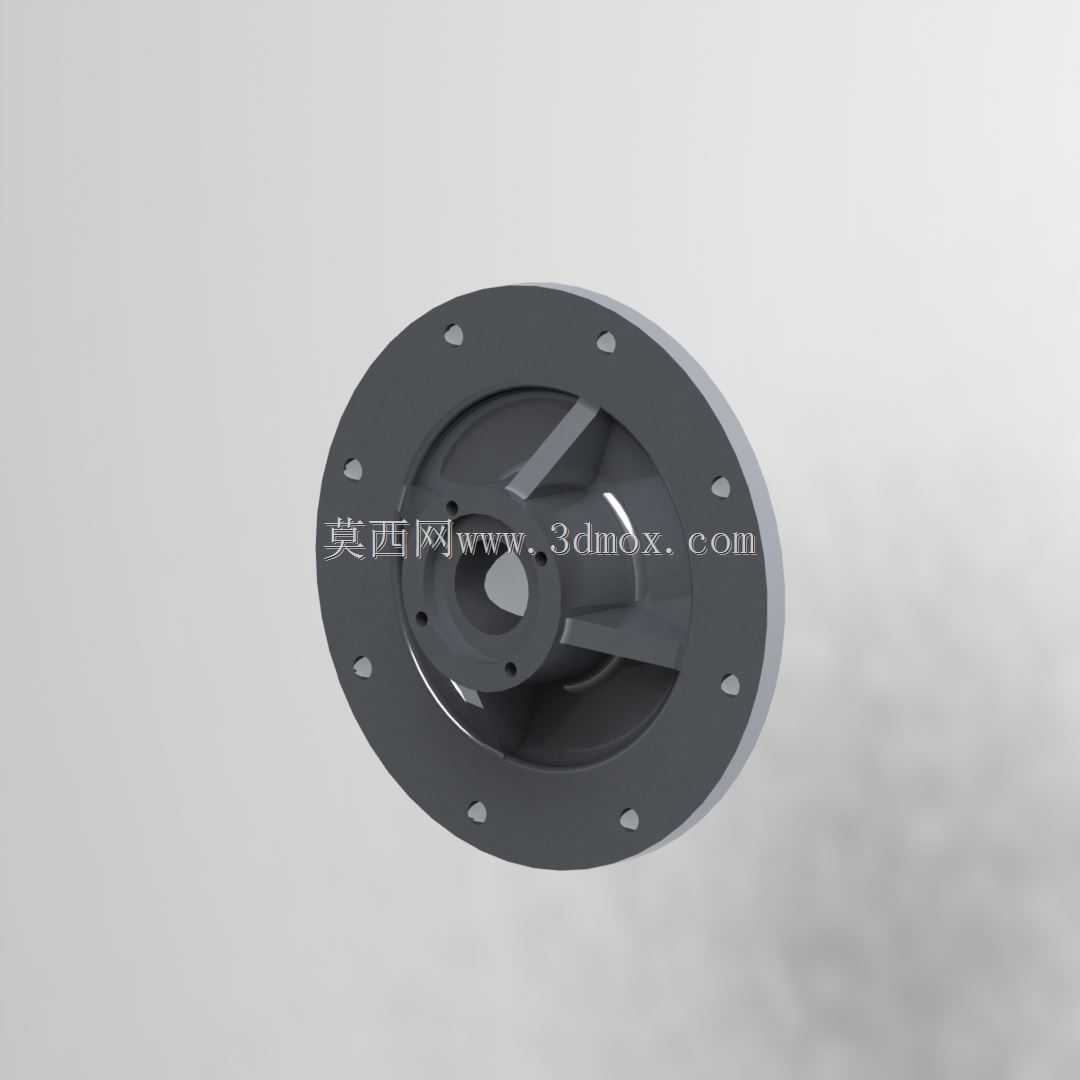

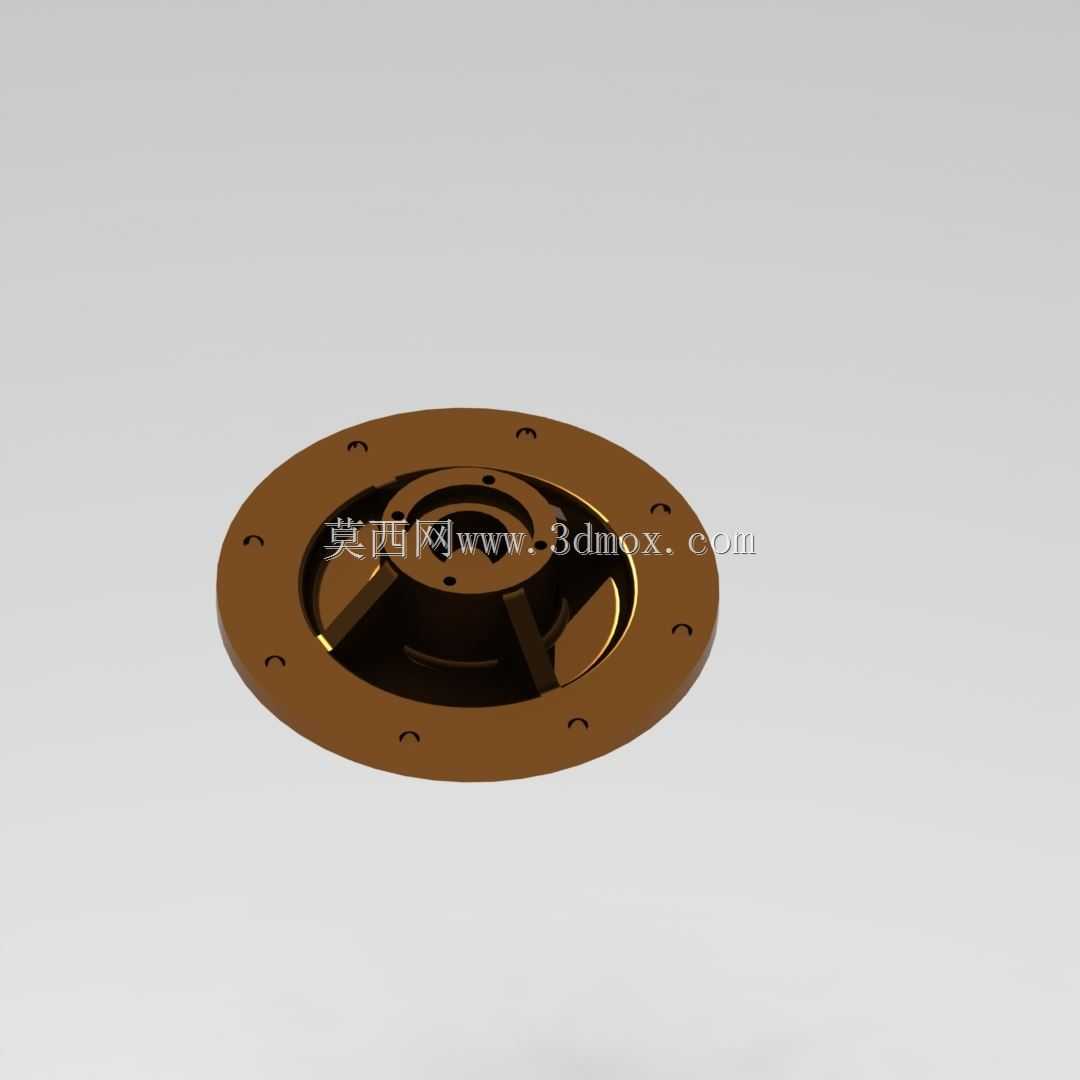

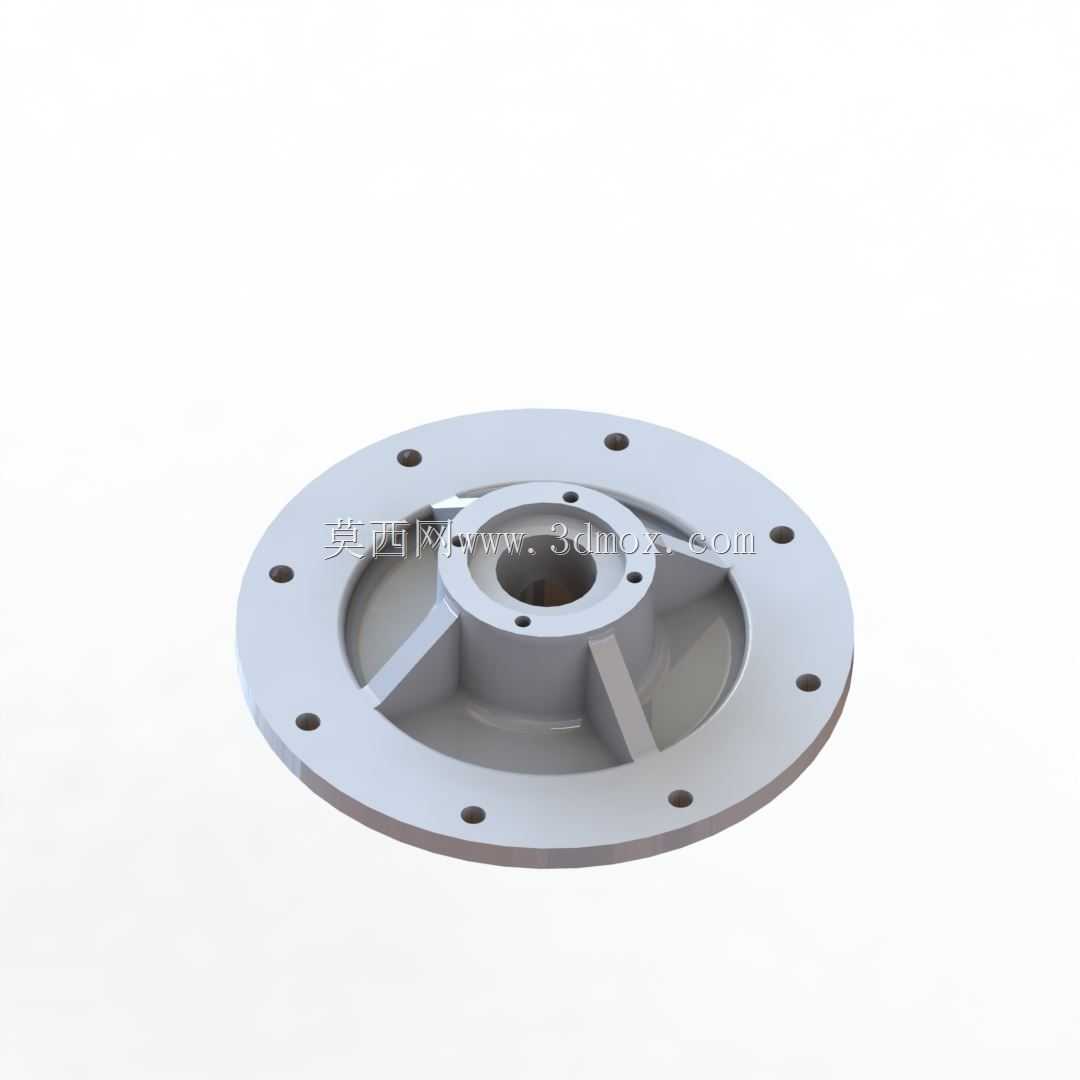

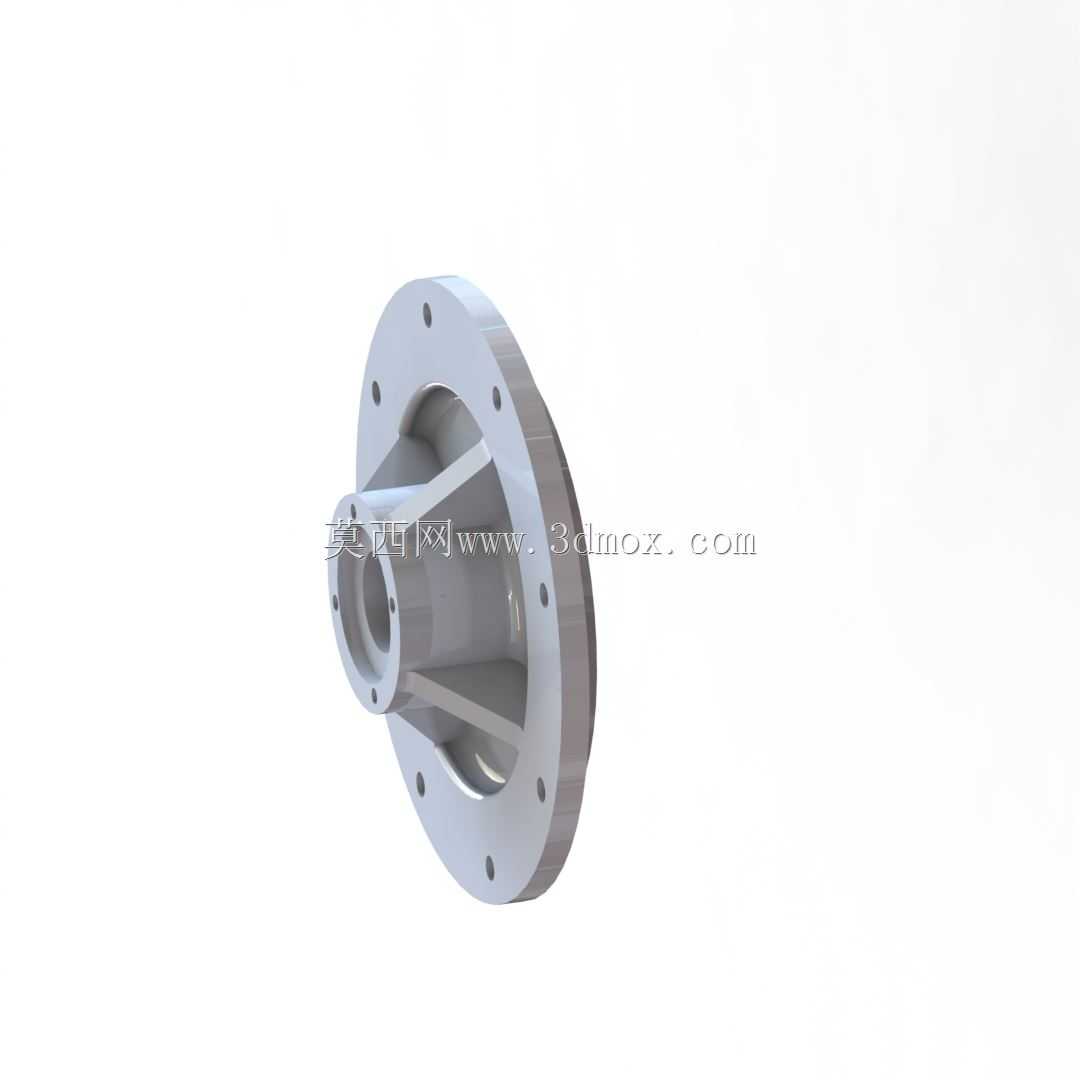

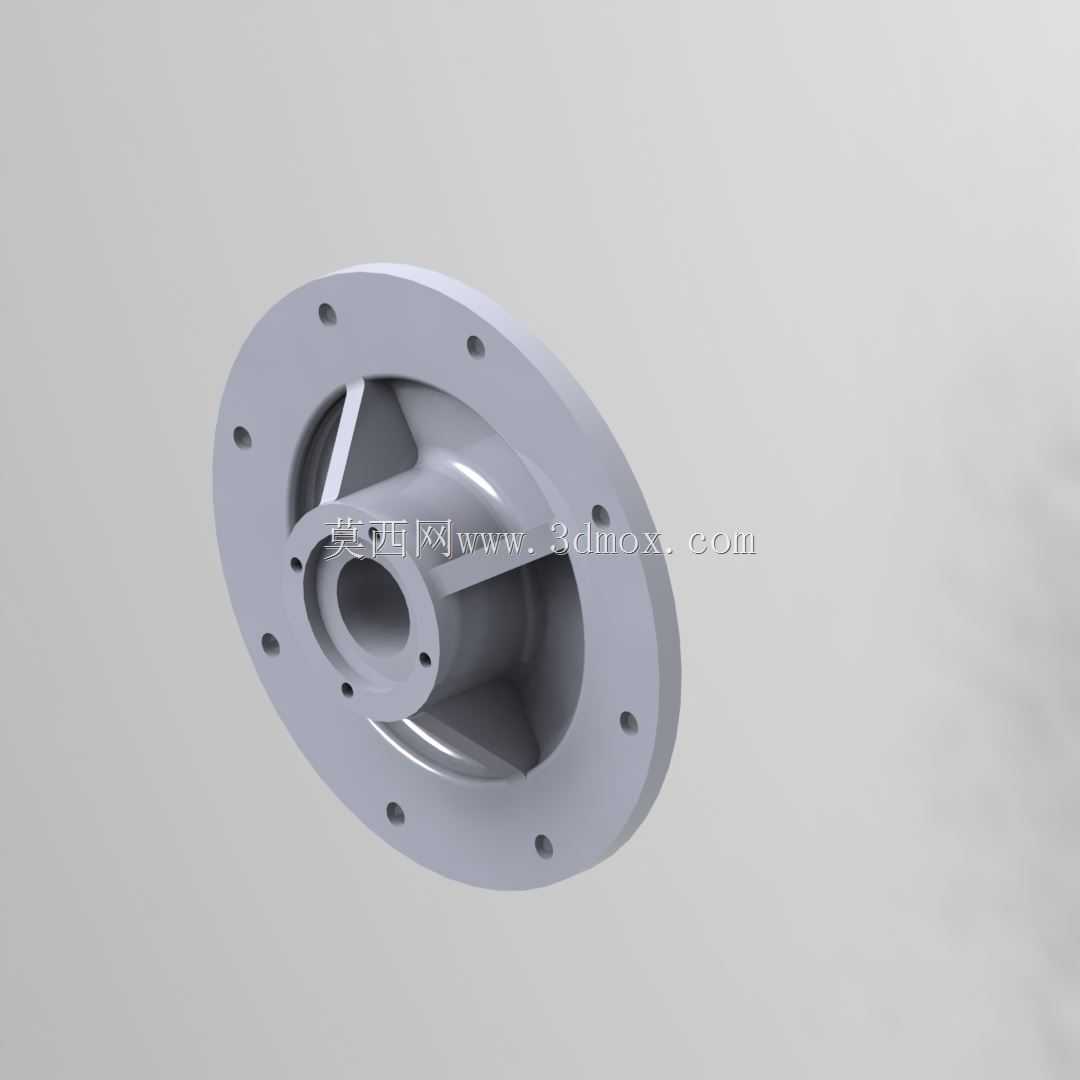

　　在流体压缩设备的装配体系里，这类带法兰安装边的端盖类零件，是麦加尼、皮耶萨系列容积式压缩机的核心静密封连接部件，主要承担壳体端面封挡、内部流道导向、外接附件定位的多重作用，在中小型工艺压缩机、车载辅助压缩机、工业气源压缩机组的缸体端部、轴承腔外侧、进气阀组安装位都能见到同结构零件的应用。从实际装配场景来看，这类零件的安装边界完全依托外圈法兰的螺栓孔位实现定位，法兰端面上均匀分布的12个通孔，适配M8-M10规格的内六角圆柱头螺栓，安装时需配合耐油石棉橡胶垫或者金属缠绕垫片实现静密封，螺栓预紧扭矩需控制在22-28N·m区间，沿圆周对角分步拧紧，避免端盖受压不均导致密封面翘曲漏气。零件的主体结构采用盘类回转体加内部加强筋的设计思路，

　　外圈法兰的厚度根据适配机型的压力等级做了差异化匹配，常规0.8-1.6MPa工作压力的机型上，法兰厚度控制在12-15mm，足够抵抗内部气压产生的轴向推力，不会在长期交变载荷下出现法兰变形。中间的凸台结构是轴承安装位，内孔的公差带选取H7级精度，适配深沟球轴承或者角接触轴承的外圈安装，凸台的轴向长度刚好匹配轴承外圈的定位高度，装配后轴承端面和凸台端面贴合，不会出现轴向窜动。内部的三角加强筋连接法兰内壁和中间轴承座外壁，这部分结构是设计时的重点优化项，最初的方案里只做了等厚的盘式连接，在做1.5倍额定压力的耐压试验时，法兰和轴承座连接的根部出现了超过0.2mm的形变，长期运行会导致轴承同轴度偏差，引发轴封漏油、轴承异响的故障，

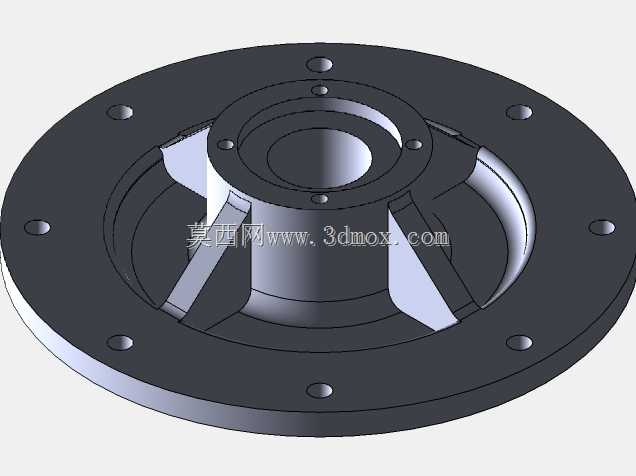

　　后续增加了三根均布的加强筋，在不额外增加过多零件重量的前提下，把根部的结构刚度提升了60%以上，试验形变量控制在0.05mm以内，完全满足长期运行的刚度要求。零件的材质一般选用HT250灰铸铁或者ZL104铸铝合金，根据使用场景的不同做区分，固定式工业压缩机用灰铸铁材质，减震性和耐磨性更好，成本也更低；车载移动式压缩机选用铸铝合金，能降低整机重量，减少车辆运行时的惯性载荷。铸件成型后需要做时效处理消除内应力，避免加工后出现变形，密封面的表面粗糙度要求达到Ra1.6，其余非配合面达到Ra6.3即可。在实际设备维护场景中，这类端盖属于易拆检部件，每次压缩机大修更换轴封、检查轴承状态时都需要拆卸，因此法兰螺栓孔的位置度公差控制在Φ0.1mm以内，保证多次拆装后依然能和壳体端面精准对位，不会出现螺栓卡滞、密封面错位的问题。内孔和法兰端面的垂直度公差控制在0.02mm以内，保证轴承安装后和主轴的同轴度，避免轴封偏磨导致的漏气漏油问题。从流道设计来看，端盖内侧的型腔做了圆弧过渡处理，没有尖锐的直角结构，一方面是减少气体流动时的阻力损失，提升压缩机的容积效率，另一方面也能避免应力集中，在交变气压载荷下减少裂纹萌生的概率。这类零件的三维建模过程中，需要优先确认安装接口的匹配尺寸，包括法兰的外径、螺栓孔的分布圆直径、轴承安装孔的内径和深度、密封面的宽度，这些尺寸都是和现有壳体、轴承、密封件直接配合的，不能随意改动，在此基础上再优化内部加强筋的厚度和布局，

　　在满足刚度要求的前提下尽量减少材料用量，降低铸件的生产成本。建模时回转体部分可以通过旋转特征生成，加强筋和法兰上的安装孔通过圆周阵列实现，能保证结构的均布对称性，避免出现质量分布不均导致的动平衡问题，毕竟压缩机运行时主轴转速能达到每分钟上千转，端盖作为和转子系统近距离配合的静止部件，自身的质量分布均匀性也会影响整机的振动水平。在焊接工艺相关的应用场景里，部分定制机型的端盖会采用钢板焊接结构替代铸件，适合小批量定制的特殊压力等级机型，焊接时需要注意法兰盘和中间轴承座的同轴度，焊后做去应力退火再进行机加工，避免焊接残余应力导致的加工变形，焊接结构的端盖刚度比铸件更高，适合2.5MPa以上的中高压压缩机场景，但减震性能不如铸件，需要在安装配合面增加减震垫片抵消部分运行振动。
