松下相机金属板节点云台结构设计

　　在全景影像采集、多视角摄影测量类项目的落地过程中，节点云台是保障成像精度的核心配套结构件，这套适配松下Lumix FZ50相机的金属板节点云台，完全围绕实拍场景的精度需求完成结构设计，没有多余的装饰性结构，所有钣金折弯、开孔位置都服务于相机节点对位与安装稳定性的核心要求。

　　从实际应用场景来看，这类节点云台多用于固定点位的全景素材拍摄、机器视觉检测工位的相机搭载，或是小型摄影测量系统的相机固定端，区别于消费级摄影用的可调式球形云台，这款结构采用金属板折弯成型的框架式设计，没有冗余的调节自由度，所有安装位的相对位置都经过实拍标定，能够让相机的镜头入射节点精准落在云台的旋转轴线上，避免旋转拍摄过程中出现视差偏移，直接省去了现场反复调试节点位置的步骤，尤其适合批量部署的固定检测工位，或是需要快速拆装转场的外业采集场景。

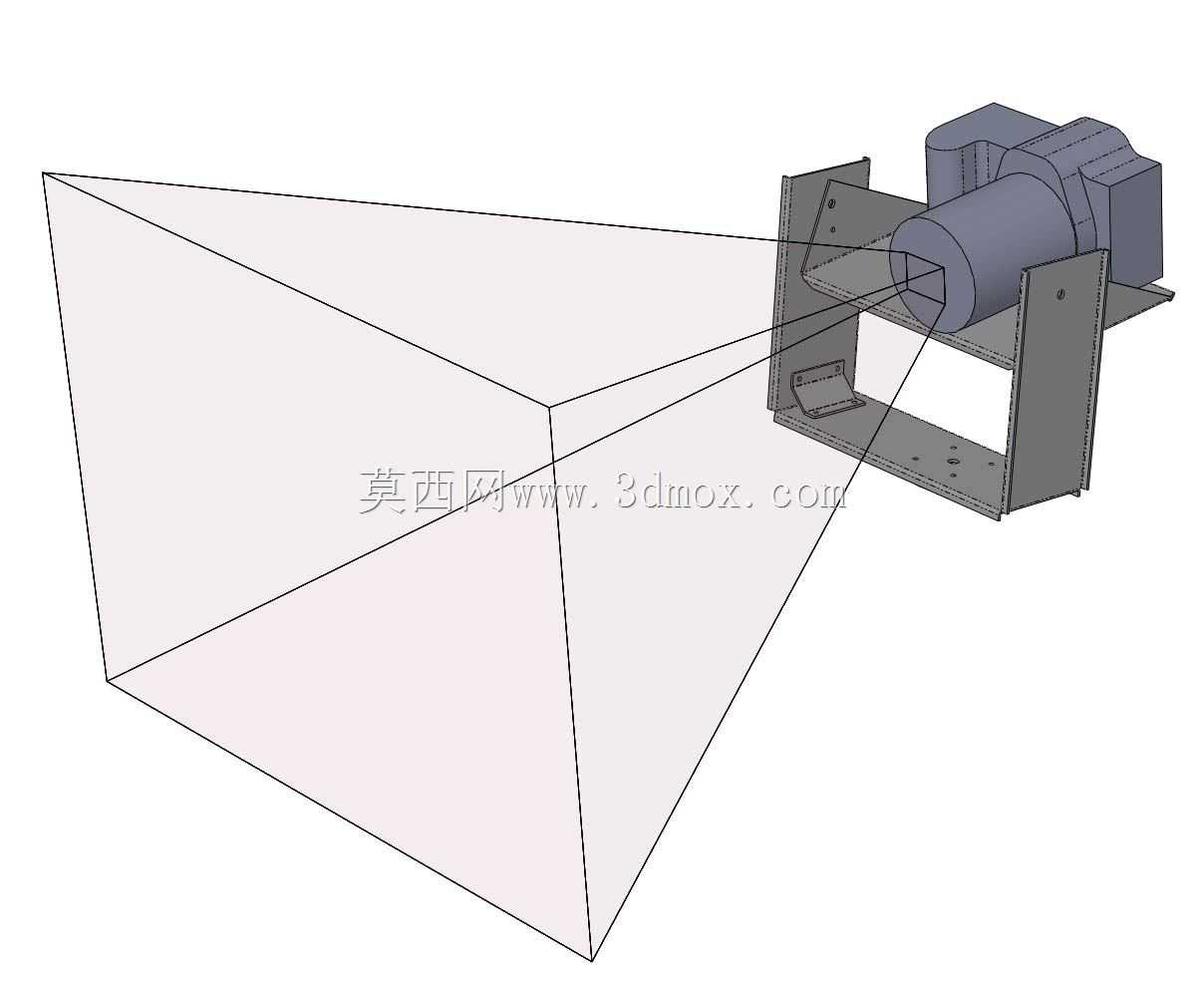

　　设计过程中没有追求相机模型的精细度，反而特意采用了边界盒式的简化相机模型来做干涉校验，这种处理方式更贴合工程实际——在做配套结构设计时，不需要还原相机的每一处按键、纹理细节，只需要明确相机的最大外形轮廓、镜头伸出长度、底部安装螺孔的相对位置，以及镜头视场角的覆盖范围，就能完成支架的结构校核。模型中用线框明确标注了相机的视场锥范围，所有钣金支架的折弯边、安装耳片都布置在视场锥范围之外，不会对镜头成像造成遮挡，哪怕是支架上用于固定的螺丝头、焊接凸点，也都在设计阶段做了位置避让，避免出现在成像画面的边缘区域。

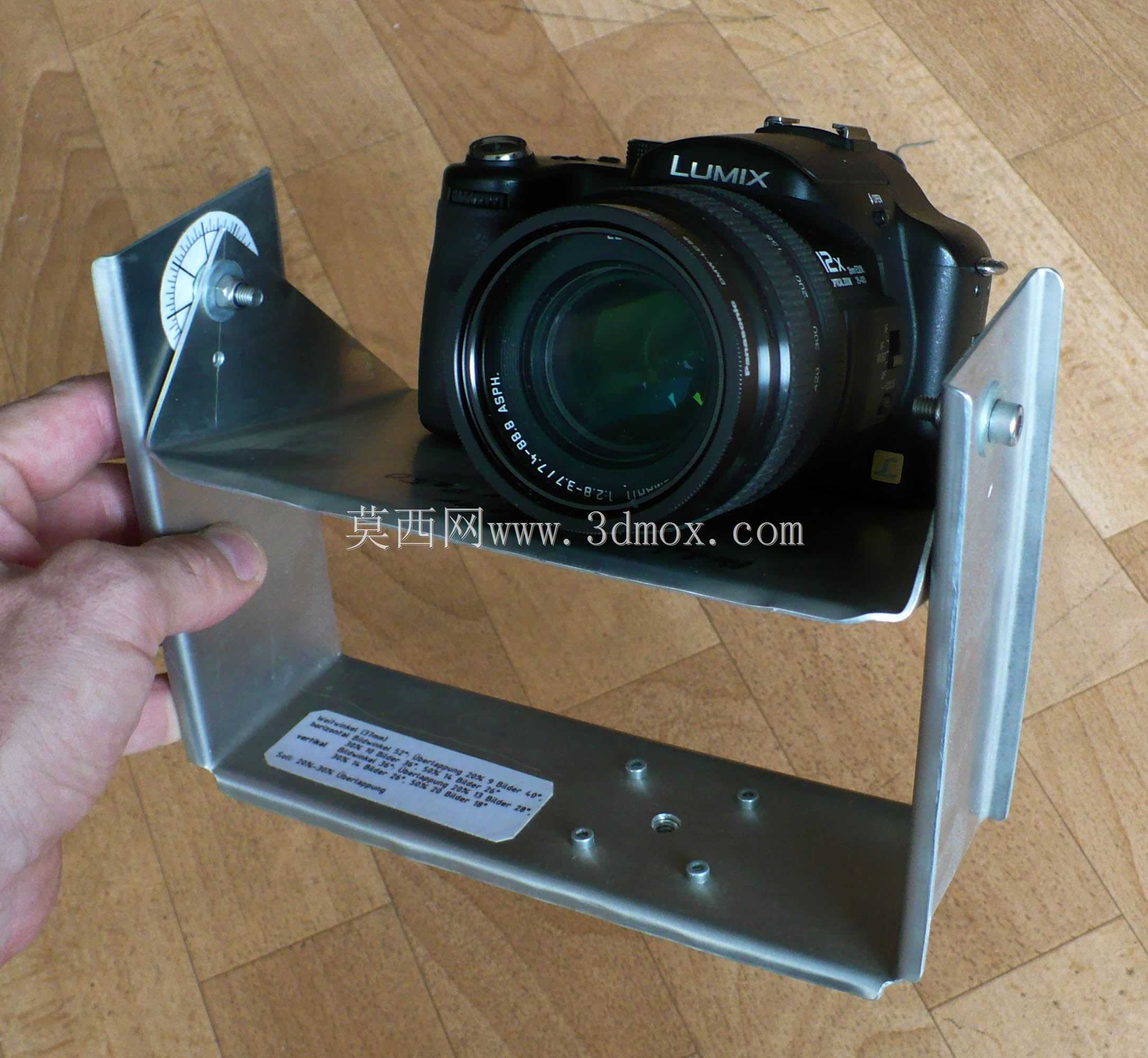

　　整个云台的主体结构采用薄金属板折弯成型，两侧的立板通过底部的连接板拼接固定，立板上预留的安装孔位同时兼顾了相机固定与云台自身的旋转轴安装需求，相机安装位的托板做了折弯翻边处理，既能够提升薄板结构的刚性，避免安装后出现形变下垂，也能对相机的侧面形成限位，防止安装过程中相机侧滑偏移。考虑到FZ50这类相机的镜头在变焦过程中会有伸出长度的变化，设计时特意将镜头前方的避让空间留足了冗余量，覆盖了相机从广角端到长焦端的最大伸出边界，不需要在变焦时额外调整相机的安装位置。

　　在安装边界的设定上，整个云台的外包络尺寸完全围绕相机的最小占用空间设计，没有多余的外伸结构，两侧立板的间距刚好匹配相机机身的最大宽度，底部连接板的长度只需要满足旋转轴安装与结构刚性要求即可，这种紧凑化的设计能够有效降低云台旋转时的转动惯量，搭配小型舵机或者手动旋转轴使用时，启停过程更平稳，不会因为结构重心偏移出现抖动。模型中确定的节点位置是经过实拍验证的，将相机安装到该位置后，围绕旋转轴转动拍摄的多张素材，拼接时不会出现近景物体的错位问题，相比通用型可调云台，这种定型号设计的专用云台不需要每次使用都重新校准节点，能够大幅降低现场操作人员的调试门槛，哪怕是没有摄影测量基础的工作人员，只需要将相机对准安装位拧紧固定螺丝，就能保证节点位置的准确性。

　　从结构工艺性来看，所有钣金件的折弯角度都采用常规90度折弯，没有特殊角度的成型要求，板件上的安装孔全部为规则圆孔，不需要做异形孔加工，普通的钣金下料、折弯、攻丝工艺就能完成整套结构的加工，加工成本低，批量生产时的一致性容易保证，哪怕是单件打样，用常规的薄板加工设备也能快速制作完成。结构的装配逻辑也非常简单，所有板件之间通过螺丝连接固定，没有复杂的传动或者调节机构，后期维护时只需要检查固定螺丝是否松动即可，不需要做复杂的间隙调整或者润滑维护，非常适合工业场景下长期固定使用的需求。
