低成本便携式机械呼吸急救设备结构设计

　　在大规模伤亡事件、偏远灾区医疗支援、基层诊所应急处置这类医疗资源高度匮乏的场景下，常规大型呼吸机往往存在转运困难、供电要求高、操作门槛高的痛点，这款便携式机械呼吸设备的设计初衷，就是为了填补这类场景下的基础呼吸支持缺口，让非专业医护人员经过简单培训也能快速上手操作，为急重症呼吸障碍患者争取黄金救治时间。

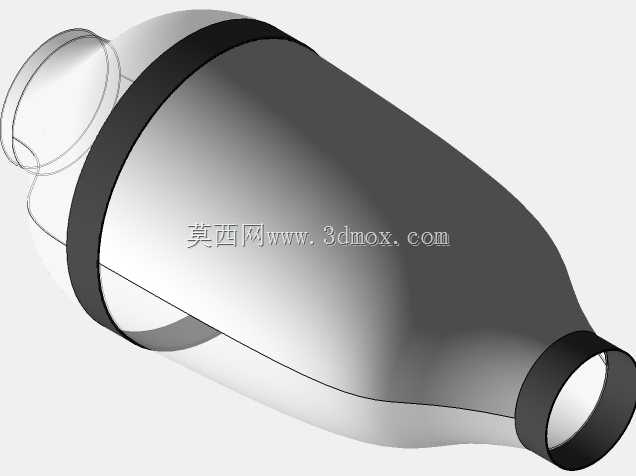

　　设备核心的通气执行逻辑，没有采用复杂的电控涡轮或高压气源方案，而是通过凸轮旋转带动传统袋阀面罩（BVM）完成规律压缩，整套驱动结构完全依托机械传动实现，不需要外接高压氧源作为动力，仅靠内置电池就能独立运行，从根源上降低了设备对使用环境的要求。凸轮型线的设计经过多轮迭代，压缩行程的速度曲线匹配人体自主呼吸的气流特征，避免送气阶段流速过快造成患者气道压伤，同时回程阶段预留足够的呼气时间，保证患者肺部的二氧化碳能够充分排出。

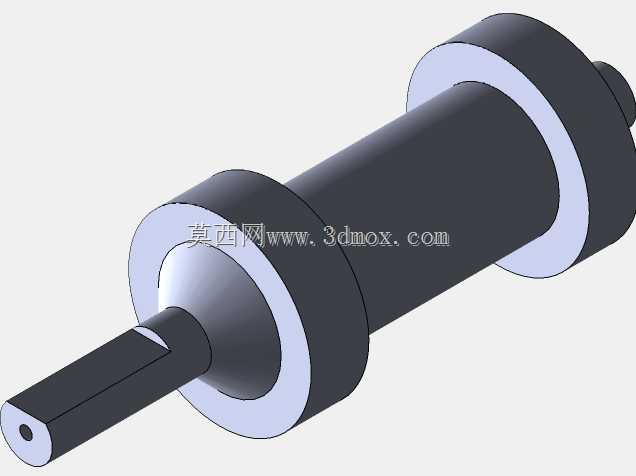

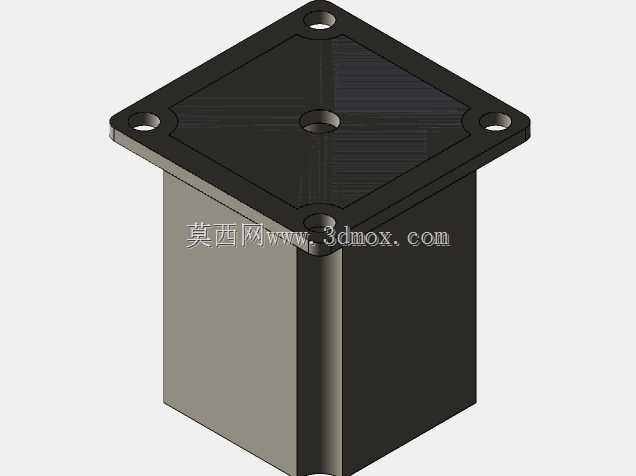

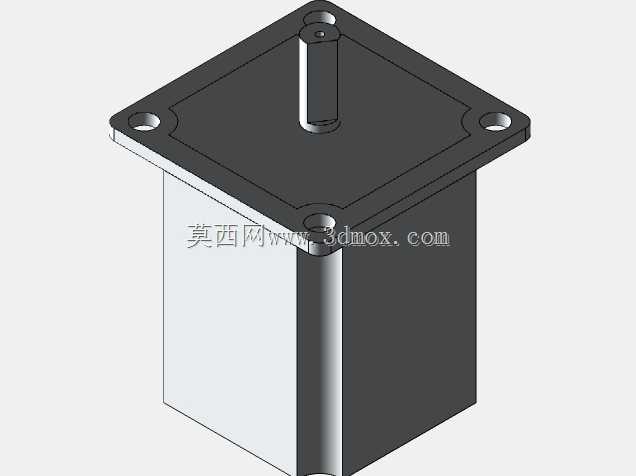

　　动力单元选用步进电机作为驱动源，配套的传动齿轮组做了消隙处理，减少长期运行后的传动间隙累积，保证送气潮气量的稳定性。设备的潮气量调节范围覆盖成人基础急救需求，最高可输出750毫升的单次送气量，调节旋钮直接与电位器联动，旋钮旁设置了清晰的刻度标识，操作人员不需要看复杂的屏幕参数，仅凭刻度就能快速调整到适合患者的送气水平；呼吸频率的调节同样采用物理旋钮操作，两个调节旋钮都做了防滑纹理设计，戴医用手套也能顺畅拧动调整。

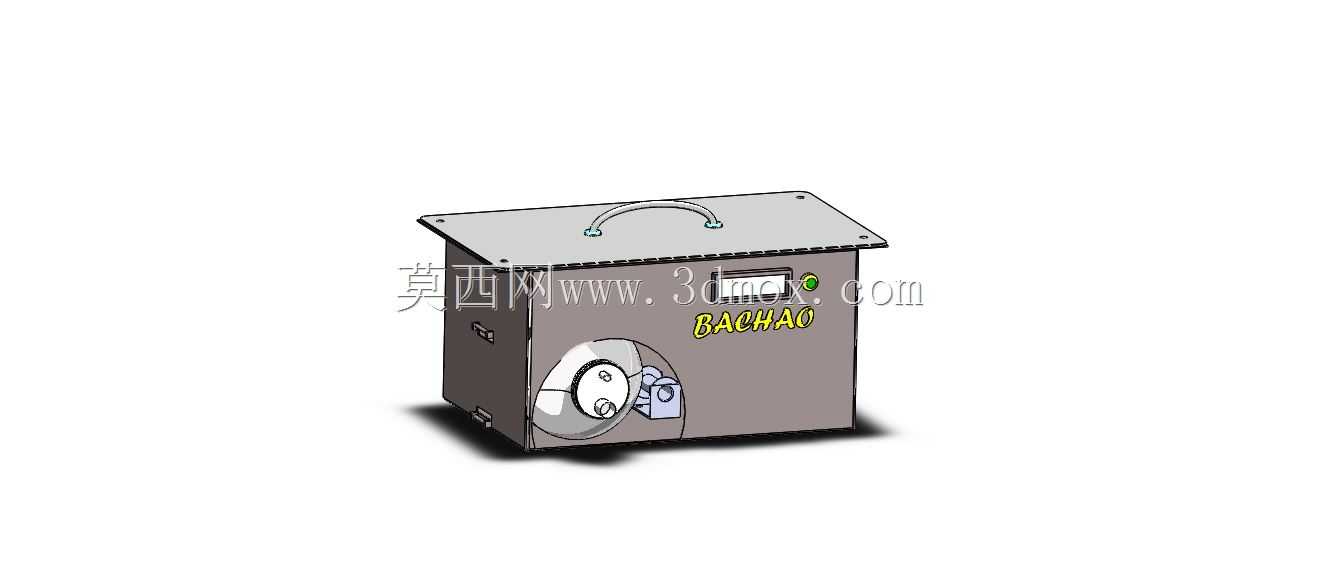

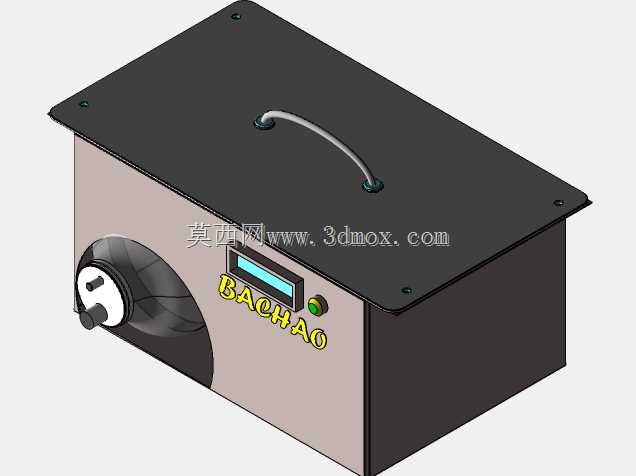

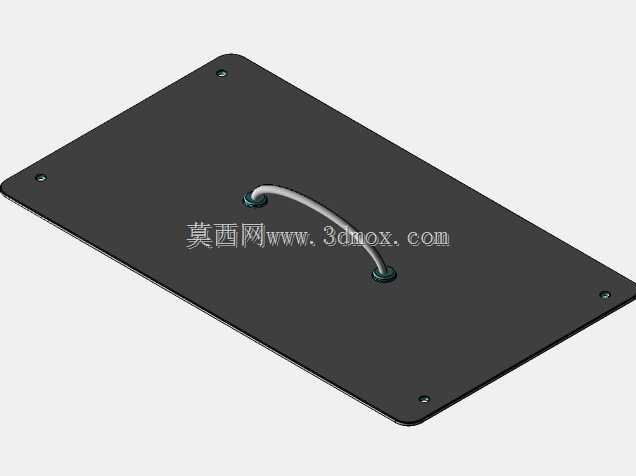

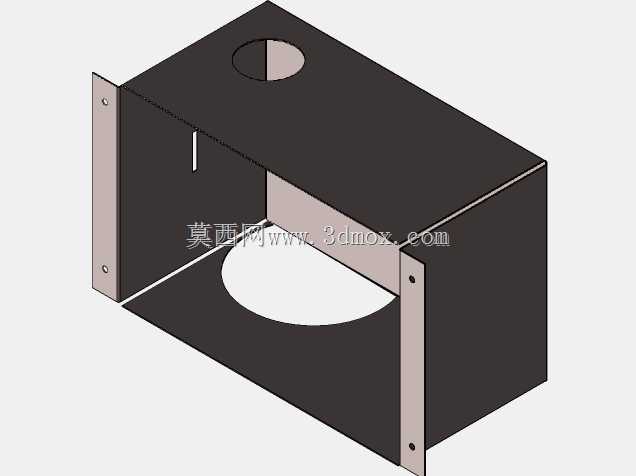

　　设备外壳采用一体化箱式结构，顶部集成了嵌入式提手，整体外形方正紧凑，所有边角都做了圆弧过渡处理，避免转运过程中磕碰划伤。外壳主体选用轻量化的工程板材加工，在保证结构强度的前提下尽可能控制整机重量，单人就能单手拎取转运。外壳正面预留了观察窗，可以直接看到内部袋阀的工作状态，快速判断设备是否正常运行；电源开关、状态指示灯都布置在观察窗旁的显眼位置，开机后指示灯会直观显示电池剩余电量与运行状态，不需要额外的复杂显示界面。

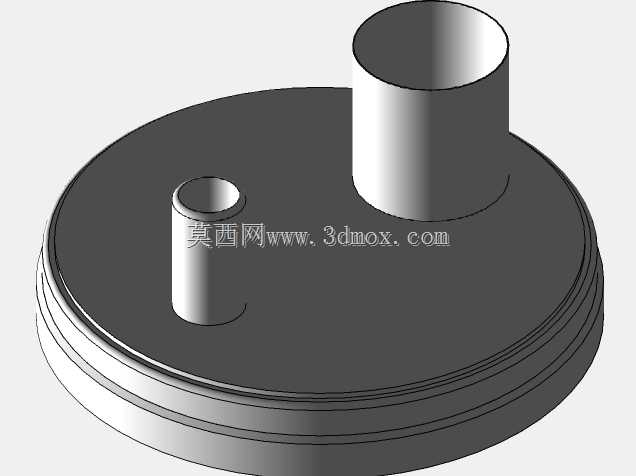

　　内部结构做了分层布局，底层固定电池组与电机驱动板，中间层安装凸轮传动机构与袋阀固定座，上层布置操作旋钮与电路接口，各层之间通过快拆螺丝固定，日常维护时只需要拆开上盖就能快速更换袋阀组件，不需要拆解整套传动结构。袋阀的固定座设计成通用适配结构，能够兼容市面上主流规格的一次性BVM袋体，不需要定制专用耗材，进一步降低了设备的使用成本。气路输出端设置了标准的呼吸管路接口，能够直接连接通用的呼吸面罩与气管插管接头，不需要额外的转接头配件。

　　安全设计层面，设备内置了超压泄放结构，当气道压力超过安全阈值时会自动泄放多余气体，避免压力过高造成患者肺部损伤；同时设置了辅助控制模式，当患者恢复自主呼吸时，设备能够自动感应气道压力变化，同步调整送气节奏，避免出现人机对抗的情况。整套设备的电路做了低功耗优化，满电状态下能够支持长时间连续运行，满足野外急救、长时间转运的使用需求。

　　从安装边界来看，设备底部设置了四个防滑橡胶脚垫，放置在平面上时不会轻易滑动，同时外壳背部预留了挂装孔位，也可以通过绑带固定在担架、急救床的侧边，不会占用急救操作的空间。整机没有外露的尖锐结构，所有连接缝隙都做了密封处理，能够满足日常的擦拭消毒要求，适合在户外、临时医疗点这类复杂环境下使用。

　　这套结构设计没有追求复杂的功能堆砌，所有设计都围绕低成本、易操作、高可靠性三个核心目标展开，通过成熟的机械传动结构替代复杂的电控系统，在保证基础呼吸支持功能的前提下，大幅降低了设备的制造成本与维护难度，能够让基础呼吸急救设备覆盖到更多资源不足的应用场景。
