双层升降横移类机械立体停车装置

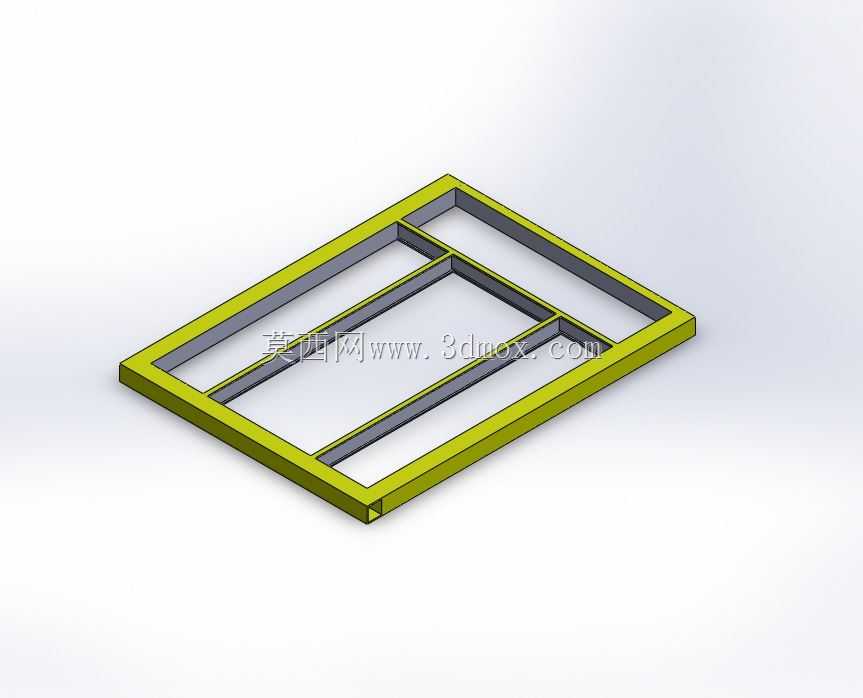

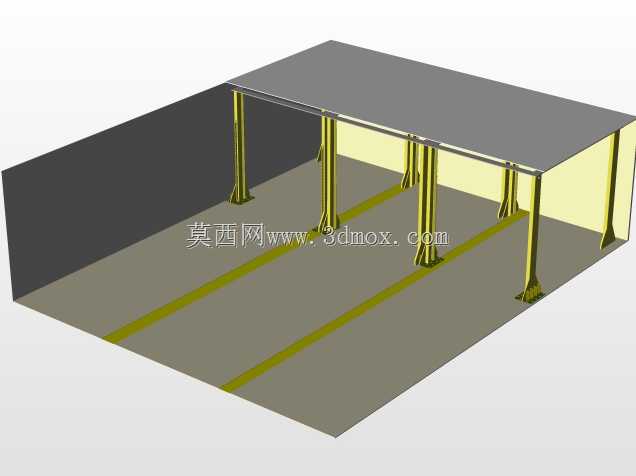

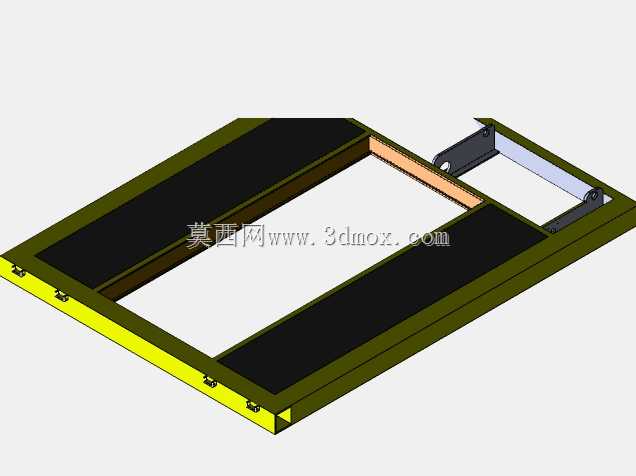

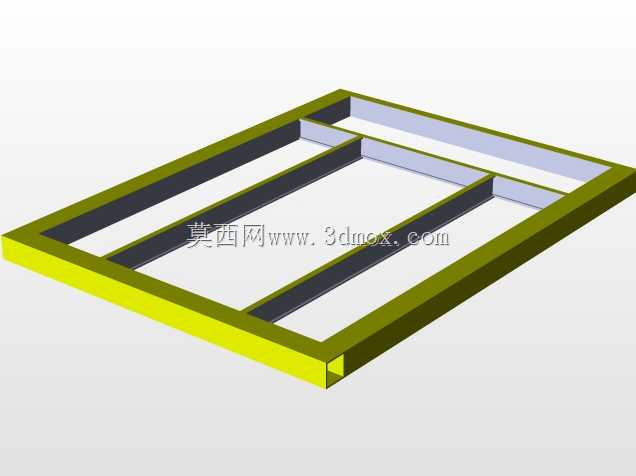

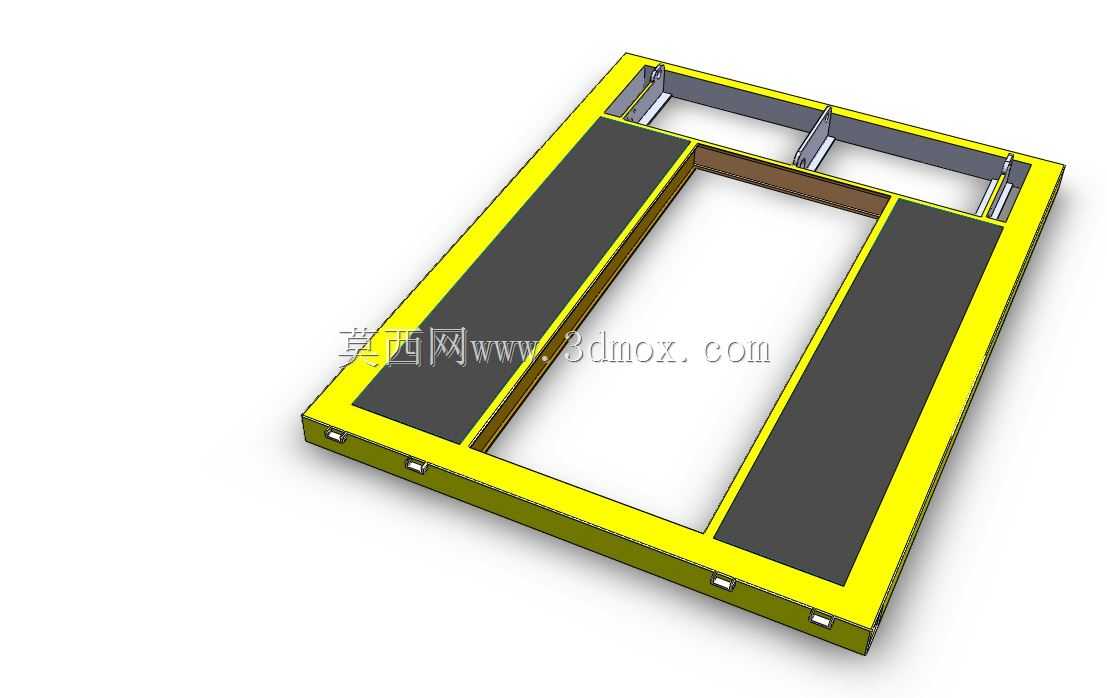

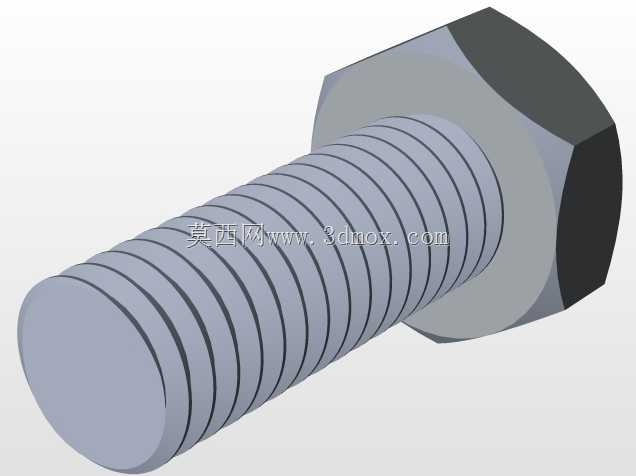

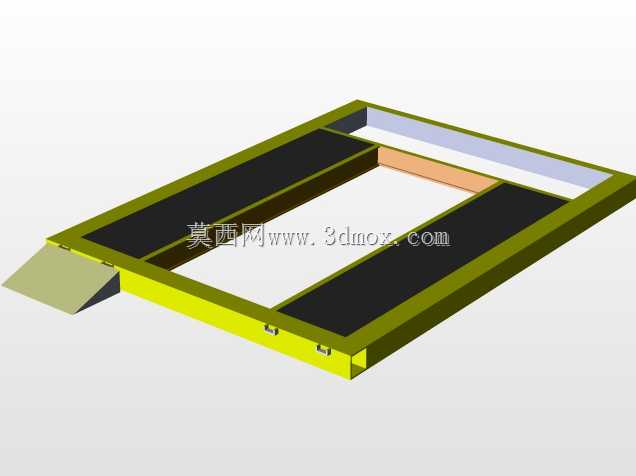

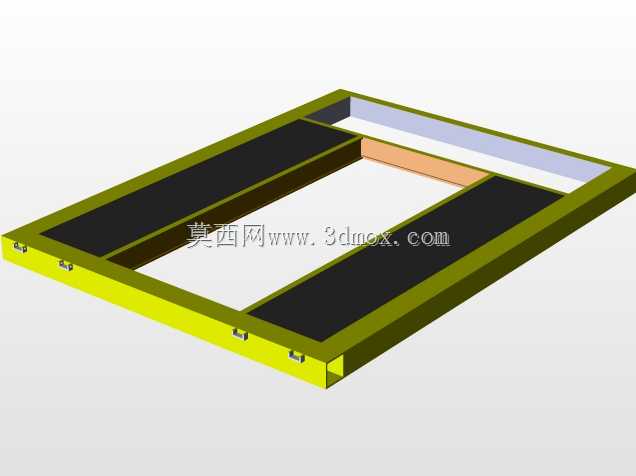

　　这套立体停车装置的结构设计核心围绕城市核心区土地资源紧张的停车痛点展开，区别于传统地面单车位的平面停车逻辑，通过竖向空间的复用实现单地块停车容量翻倍的目标，适配老旧小区补建、商圈配套停车场、办公区地面停车区等用地局促的应用场景，不需要对原有场地进行大规模土建改造，仅需完成基础预埋件的施工即可完成设备部署。从结构组成来看，整套装置以H型钢焊接拼装形成主体承载框架，框架的立柱底部设置带加强筋的安装底板，通过膨胀螺栓与混凝土地面固定，安装时需要保证单组框架的立柱垂直度偏差控制在千分之一以内，避免后续升降过程出现卡滞问题。载车板采用波纹钢板加矩形方管焊接的结构形式，板面设置防滑凸起结构，载车板的进出端设置带坡度的引板，

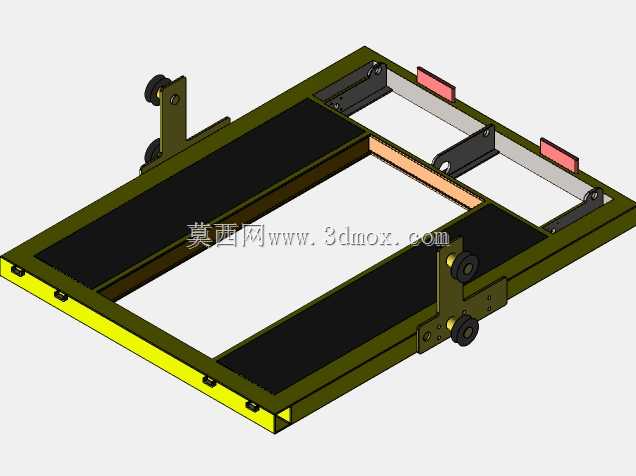

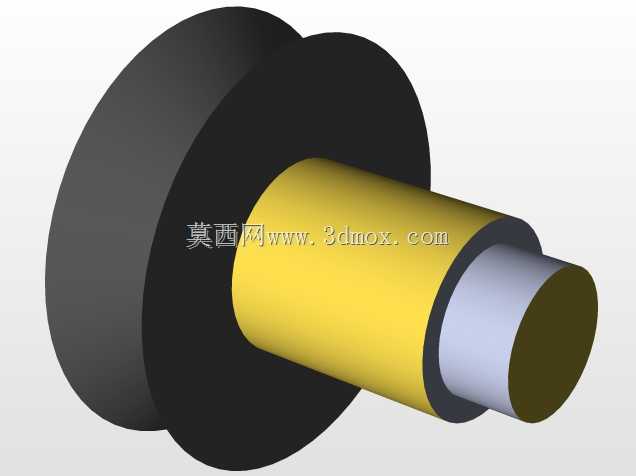

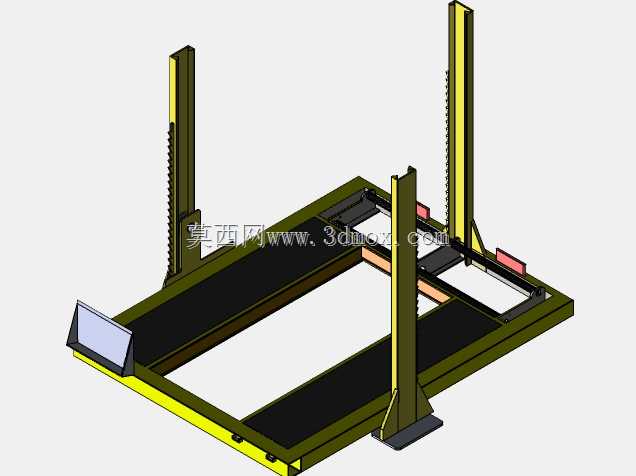

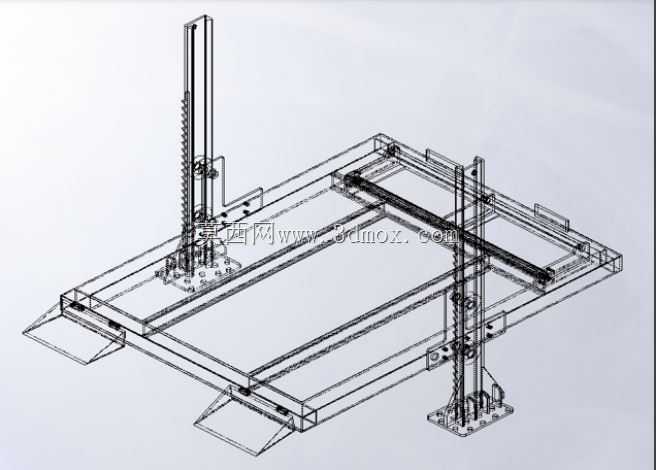

　　降低车辆驶入驶出时的底盘剐蹭风险，载车板的两侧设置限位挡边，避免车辆停放时出现偏移超出载车边界的问题。升降传动部分采用链条传动搭配导向立柱的结构形式，两根竖向导向立柱分别布置在载车板的后侧两端，立柱内部设置线性导轨副，载车板的后侧通过滑块与导轨连接，传动链条一端固定在载车板的连接吊点上，绕过顶部的传动链轮后与配重块连接，驱动电机布置在框架顶部的安装平台上，通过减速机构带动链轮转动实现载车板的平稳升降，升降行程的上下极限位置设置行程限位开关，避免载车板超程运行引发结构碰撞。横移机构布置在下层载车板的底部，采用聚氨酯包胶轮搭配横向导轨的结构，横移动力由减速电机提供，可实现下层载车板的横向平移，为上层车位的升降留出通行空间，

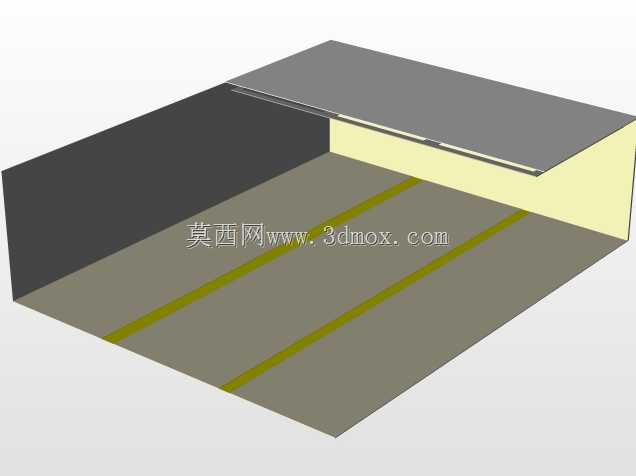

　　整套设备的运行逻辑遵循下层车位横移避让、上层车位垂直升降的原则，不需要额外设置坡道，用户取上层车辆时仅需将对应位置的下层载车板横移至空位，即可将上层载车板下降至地面完成车辆存取。设计过程中充分考虑了家用乘用车的停放适配性，载车板的有效停放宽度适配常规1.8米车宽的家用轿车，停放长度适配5米以内的常规乘用车，载车板的额定承载能力满足常规家用车的整备质量要求，框架结构的受力经过有限元校核，在满载工况下的结构变形量控制在允许范围内，保证长期使用的结构稳定性。设备的安装边界需要预留足够的操作空间，单组双车位设备的横向占地宽度与两个常规平面车位宽度基本一致，竖向安装高度需要满足上层车辆停放后的净空要求，同时预留顶部传动机构的安装空间，

　　设备的控制箱可布置在框架侧方的立柱上，接线采用隐藏式布线，所有传动部件外侧设置安全防护盖板，避免运行过程中异物卷入传动结构。不同于大型塔式立体车库的复杂结构，这类简易升降类机械停车装置的结构件模块化程度高，现场安装仅需完成螺栓拼接和电气接线即可投入使用，后期维护仅需定期检查链条张紧度、导轨润滑情况和限位开关灵敏度即可，运维成本远低于大型立体停车设备，非常适合小规模的停车缺口补建场景，在不改变原有场地用地性质的前提下快速提升停车供给能力。
