手动杠杆式压紧夹持工装结构

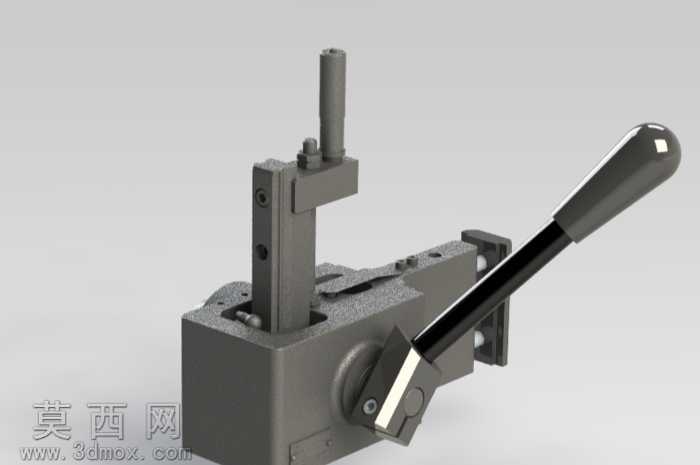

本作品为手动杠杆式压紧夹持工装的三维建模成果，建模过程依托参数化三维设计软件完成，整体采用自底向上的装配建模思路，先逐一完成基座、杠杆手柄、压臂、调节立柱、锁紧块、铰接销轴等单个零件的特征建模，再通过同轴配合、面重合配合、行程限位约束完成整体装配，完整还原了手动压紧工装的运动逻辑与结构细节。材质渲染阶段针对不同零件的实际加工属性做了区分设置：基座、压臂、调节立柱等金属结构件采用铸铁哑光金属材质，还原铸件表面细微的磨砂质感与深灰金属色泽，边缘处做了轻微倒角高光处理，体现机加工后的棱边精度；杠杆手柄采用黑色酚醛塑料材质，模拟工业操作件的防滑哑光表面，手柄端部做了圆润过渡的高光处理，还原握柄的曲面弧度；铰接销轴、锁紧螺丝等标准件采用亮面镀锌钢材材质，与主体铸铁件形成材质层次区分，提升模型的真实感。结构设计上，该工装采用经典的肘节杠杆增力结构，通过长手柄的力臂放大效应，可在手动扳动的状态下输出足够的压紧力，压臂的竖直立柱带有高度调节结构，可通过锁紧螺丝调整压头的初始高度，适配不同厚度的被夹持工件，基座侧面带有安装固定孔位，可将整个工装固定在工作台面使用，铰接位置的转动副预留了合理的装配间隙，既保证手柄扳动时的顺畅度，又避免了过大间隙导致的压紧晃动问题。建模过程中对所有配合面做了干涉检查，确保整个行程范围内零件无碰撞、无卡滞，压头的压紧端面做了防滑纹理设计，提升夹持时的摩擦力，避免工件压紧后出现滑移，整体结构紧凑，操作便捷，可直接用于工装设计参考、机械原理教学演示或者非标工装方案的选型参考，模型的所有特征均保留参数化历史，可根据实际使用需求调整力臂长度、压头行程、安装孔位尺寸等参数，适配不同的压紧工况需求。
