带铰接支座圆盘形线性安装基座结构

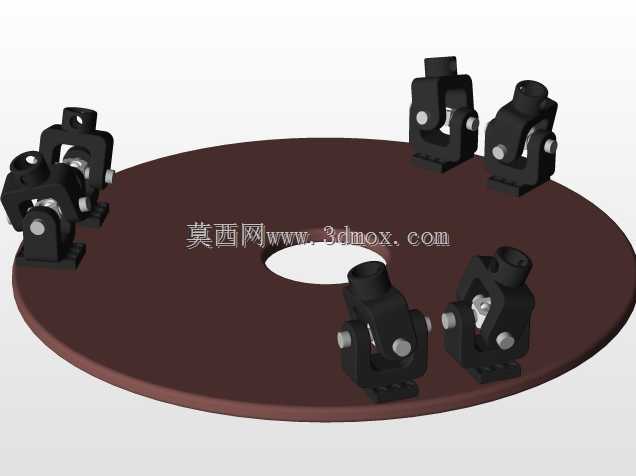

　　这类带铰接支座的圆盘形安装基座，常应用在需要多点位铰接联动的工装夹具、小型自动化变位机构以及轻型物料承载转台场景中，核心作用是为周向分布的铰接杆件提供统一的安装基准，同时通过铰接副释放转动自由度，避免杆件在受力偏转时出现卡滞或附加内应力。从结构设计逻辑来看，圆盘本体作为核心承载基体，中心预留的通孔既可以作为穿线、穿轴的通道，也能适配中心定位销的安装需求，保证整个基座与下方驱动轴或固定立柱的同轴度，周向均匀分布的六个铰接支座，每个支座都采用分体式夹装结构，通过横向销轴完成与外接杆件的铰接连接，销轴端部的限位结构可以防止工作过程中销轴窜动脱出，支座与圆盘本体的连接面做了贴合度处理，保证安装后支座的铰接孔轴线与圆盘端面保持垂直，

　　避免铰接杆件运动时出现偏磨。在实际选型应用中，这类基座的安装边界需要重点关注圆盘外径尺寸，要保证周向铰接的杆件在最大摆角状态下不会出现相互干涉，同时铰接支座的高度决定了铰接点与圆盘端面的垂直距离，这个尺寸直接影响外接杆件的力臂长度，设计时需要根据实际负载计算销轴的剪切强度，以及支座本体的抗弯强度，避免重载工况下支座出现断裂变形。设计过程中，铰接支座的铰接孔与销轴采用间隙配合，配合间隙控制在0.02mm到0.05mm之间，既保证转动灵活性，又不会因为间隙过大导致铰接位置出现晃动，影响整个机构的运动精度，圆盘本体的厚度根据整体承载需求设定，盘面的平面度公差控制在0.1mm以内，保证所有铰接支座的安装基准面处于同一平面，

　　避免出现安装高度差导致的杆件受力不均。这类结构在实际使用中，铰接位置需要定期加注润滑脂，减少销轴与孔壁的磨损，延长整体使用寿命，相比分散式安装的铰接支座，这种集成在圆盘本体上的结构安装更便捷，整体同轴度更容易保证，不需要逐个调整支座的位置精度，适合批量应用在周向同步联动的机构中，比如小型多爪夹持机构、周向同步压紧工装、轻型旋转展示台的铰接支撑结构等场景，能够稳定传递周向的摆动力，同时保证各个铰接点的运动一致性。在建模过程中，需要重点处理铰接支座与圆盘的连接过渡位置，做适当的圆角处理减少应力集中，避免受力时在连接根部出现裂纹，销轴的安装孔要保证同轴度，两个对应安装耳的孔位同轴度公差控制在0.03mm以内，防止销轴安装后出现别劲的情况，每个铰接支座的夹装槽宽度要与外接杆件的端部厚度匹配，保证杆件安装后不会出现轴向窜动，同时预留足够的摆动空间，让杆件可以在设计角度范围内自由转动。
