十字轴式万向节传动连接结构

　　在各类需要变角度传递扭矩的机械传动场景中，这类十字轴式万向铰接结构是解决两轴轴线不共线、存在角位移工况的核心连接部件，常见于机床进给传动链、农用机械动力输出端、输送设备的动力接驳段、小型工程机械的操作传动链路中，用来补偿安装过程中产生的同轴度误差，或是设备运行过程中机架形变、部件相对摆动带来的轴线偏移，避免刚性连接状态下轴系承受额外附加弯矩，大幅降低轴件、轴承的早期疲劳失效风险。

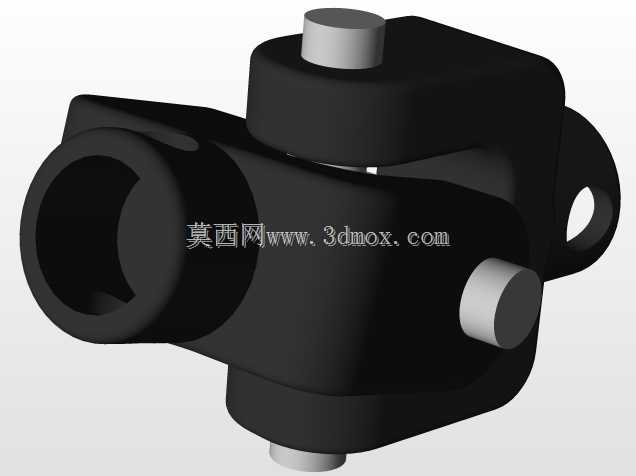

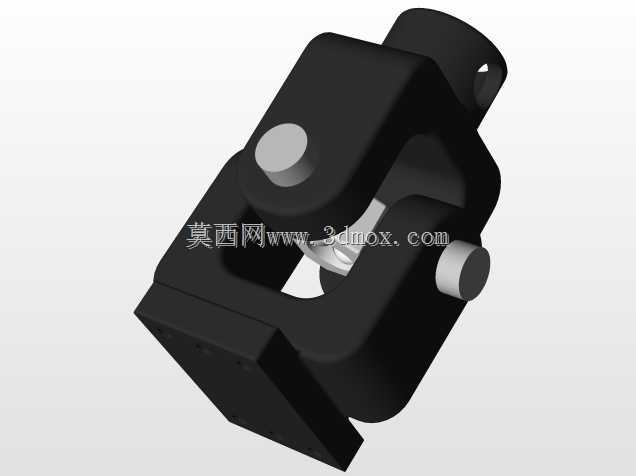

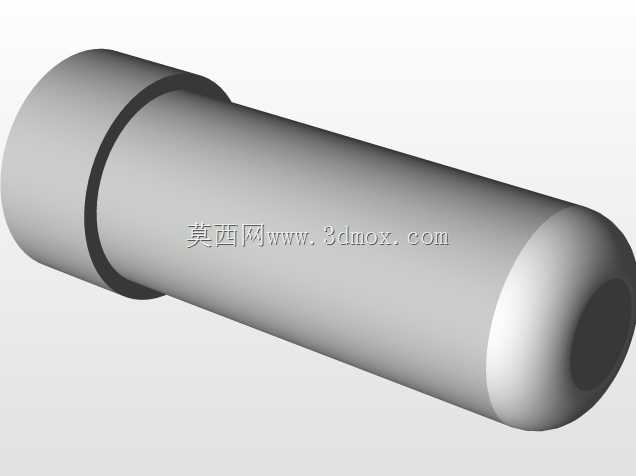

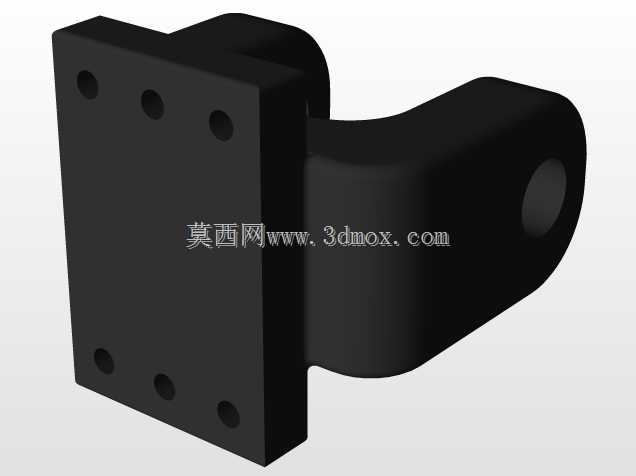

　　从结构功能来看，该部件采用十字销轴作为铰接核心，两个叉形接头分别对接主动轴与从动轴，十字轴的四个轴颈分别嵌入两个叉架的对应安装孔内，可实现两个正交平面内的角度摆动，单节结构可适配最大约35度的轴间夹角，能够在两轴存在持续角位移的状态下稳定传递旋转扭矩。叉架端部的轴孔采用通孔设计，装配时可通过压入衬套来降低十字轴轴颈的磨损速率，日常维护时可通过注油孔向铰接面补充润滑脂，减少铰接副的摩擦阻力，延长部件的实际使用寿命。

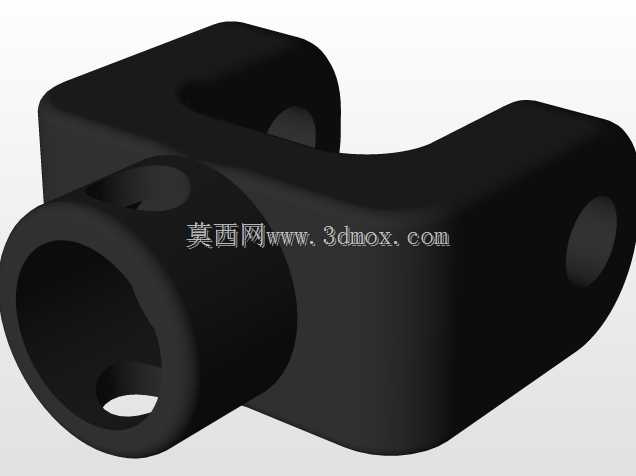

　　设计过程中首先需要明确额定传递扭矩的上限值，以此倒推十字轴的轴颈直径、叉架的截面厚度参数，确保在峰值扭矩冲击下，十字轴不会发生剪切断裂，叉架不会出现屈服形变。叉架的轴套段采用等径内孔设计，可直接与对应直径的传动轴通过键连接实现周向固定，轴套外壁预留的销孔可穿入径向销钉完成轴向定位，防止传动过程中轴与套之间发生轴向窜动。整体外形采用圆角过渡处理，避免应力集中在叉架与轴套的连接位置，所有棱边做倒钝处理，既减少装配过程中锐边划伤操作人员的风险，也能降低热处理环节的开裂概率。

　　安装边界方面，该万向节的轴向总长度需匹配两轴端的预留安装间距，叉架的最大摆动外径需要预留足够的周边空间，避免摆动过程中与周边的机架护板、管线等部件发生运动干涉。轴套内孔的公差带选用H7级精度，与g6级公差的传动轴配合时，可保证装配顺畅的同时，不会出现过大的配合间隙导致传动冲击。十字轴的轴向窜动量控制在0.1mm以内，既保证铰接转动灵活，也不会因间隙过大导致传动过程中出现明显的回差，适配对传动精度有一定要求的中低速传动场景。

　　在实际选型匹配时，需要结合工作转速、轴间夹角的动态变化范围、负载的冲击特性来确认具体参数，当转速超过1000r/min时，通常需要成对使用该类万向节并保证中间轴的两端叉面共面，来保证输入与输出端的转速同步，避免单节万向节传动时产生的转速波动带来的振动问题。该结构的铰接面采用开放式润滑设计时，适合在低速、粉尘较少的车间环境内使用，若应用在户外多尘、潮湿的工况中，可在十字轴轴颈位置加装密封圈，阻挡外界杂质进入铰接摩擦面，避免磨粒磨损加速部件失效。
