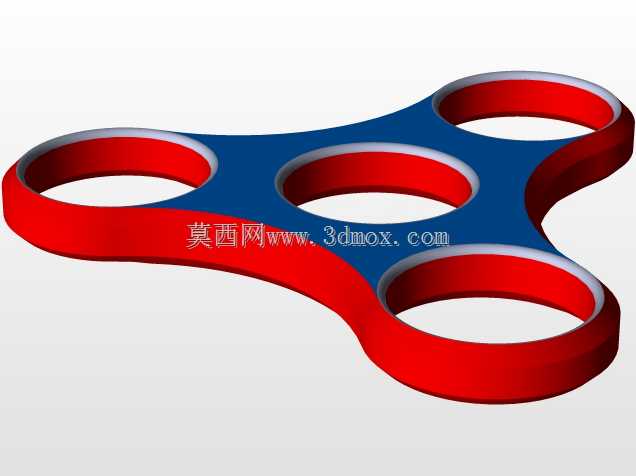

这类三叶式手持旋转把玩件,最初是作为小众指尖减压配件在精密加工爱好者圈层流行,后续逐步延伸到日常办公间隙的手部放松、注意力辅助调节场景,不少需要长时间伏案做图纸绘制、代码编写的从业者,会借助这类低阻力旋转结构的把玩件,在思考间隙活动手指,缓解长时间握鼠标带来的手部僵硬感。从结构设计逻辑来看,整体采用中心对称的三叶弧形轮廓,每片叶端设置同心配重安装位,用来嵌入标准规格的配重轴承,三个配重件的质心严格落在整体结构的回转中心轴线上,避免旋转过程中出现偏摆、抖动的问题,这也是这类旋转把玩件能实现长时长稳定空转的核心设计要点。做三维结构建模的时候,首先要确定中心主轴承的安装孔位公差,中心孔是和手指夹持的轴承外圈过盈配合的,
孔径公差要控制在IT7级,既保证装配后不会出现松脱打滑,也不会因为过盈量太大导致轴承内圈被挤压变形,增大旋转阻尼。三叶的外轮廓采用大圆角过渡设计,一方面是避免尖锐边角在旋转过程中剐蹭手指,另一方面弧形的叶身轮廓可以在旋转时降低空气阻力,减少风阻带来的转速损耗,同时让整体的重量分布更均匀,转动惯量的匹配更合理。从安装边界来看,这类结构件的整体回转直径通常控制在70-80mm区间,厚度控制在8-12mm,单手握持的时候,拇指和食指捏住中心轴承的内圈,叶片边缘不会超出手掌的覆盖范围,日常放在口袋里携带也不会因为尺寸过大产生硌碰的问题。叶端的配重轴承安装位采用沉台设计,轴承嵌入后端面和叶身表面齐平,既保证外观的整体性,
也能避免轴承在高速旋转时因为离心力出现脱出的风险,沉台的深度和轴承厚度保持一致,装配后轴承两端面和叶身平面的高度差控制在0.1mm以内,不会出现突兀的凸起。结构的壁厚设计上,叶身主体的壁厚保持均匀,避免注塑或者3D打印加工的时候出现缩痕、应力集中的问题,中心轴承安装位的周边做局部加厚处理,提升装配位置的结构强度,就算日常不小心摔落到硬质地面,也不会出现安装位开裂、轴承松脱的问题。在实际的结构验证环节,要重点做动平衡校核,三个叶端的配重件重量差控制在0.1g以内,整体结构的质心偏移量不超过0.05mm,这样旋转的时候不会产生径向的振动力,捏在手指上的震感几乎可以忽略,长时间转动也不会让手指产生发麻的不适感。叶身的表面做圆弧过渡处理,

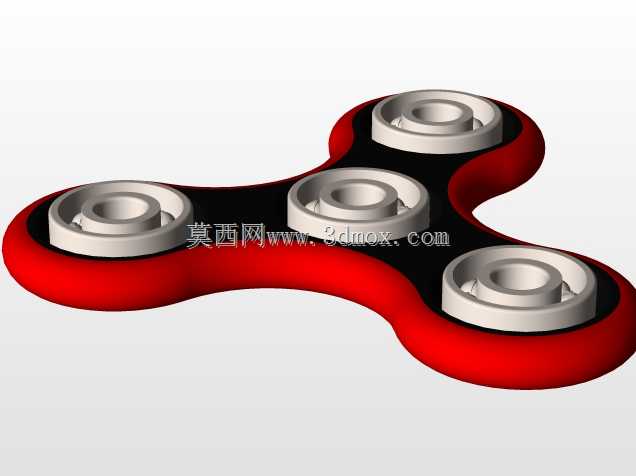

所有边角的圆角半径不小于2mm,握持的时候不会有割手的触感,就算是旋转过程中叶片碰到手背,也不会造成划伤。这类结构除了作为日常把玩的减压配件,也可以作为机械结构教学的演示案例,用来讲解转动惯量、动平衡、轴承配合这些基础的机械设计知识点,不少职业院校的机械基础课程,会用这类结构简单、原理直观的模型,给入门的学生讲解公差配合、回转件平衡的相关知识,让抽象的工程概念更容易被理解。建模过程中,参数化的草图绘制要把中心孔作为整个模型的基准原点,三个叶端的安装孔围绕原点做120度圆周阵列,保证三个安装位的中心到回转中心的距离完全一致,后续修改整体尺寸的时候,只需要调整阵列半径、叶片轮廓的参数,就可以快速衍生出不同尺寸、不同叶型的变体结构,不需要重复绘制草图。中心轴承和叶身的配合面要做拔模斜度处理,如果采用注塑加工的话,拔模角度控制在1度左右,方便注塑件从模具中顺利脱出,不会拉伤配合面;如果是采用数控铣削加工的话,可以不留拔模斜度,直接保证孔的圆柱度公差,提升和轴承的配合精度。配重轴承的选择上,通常采用标准的微型深沟球轴承,这类轴承的径向游隙小,旋转阻力低,不需要额外添加润滑脂就可以实现长时间的顺滑转动,轴承的外圈和叶身安装位过盈配合,内圈在旋转的时候保持和手指的相对静止,只有外圈带动叶身和另外三个配重轴承转动,形成稳定的回转运动。
