高密度城市立体机械式停车承载装置

　　在人口密度极高、机动车保有量持续攀升的城市核心区，传统平面停车场的土地利用率已经触碰到规划红线，尤其是建成区无法通过新增地面用地拓展停车空间的场景下，机械式立体停车装置成为破解停车供需矛盾的核心载体。这套机械停车装置的设计初衷，就是在有限的占地边界内，通过机械结构的层级排布与载车位移逻辑，将单位土地的停车泊位容量提升3-5倍，适配老城区商圈、高密度居住社区、政务办公区这类停车缺口集中的场景。

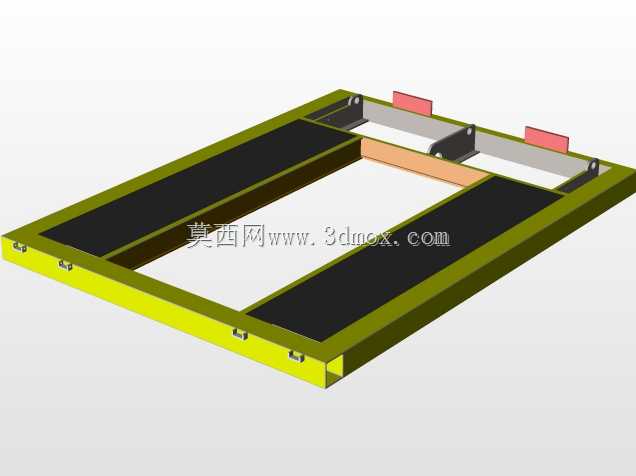

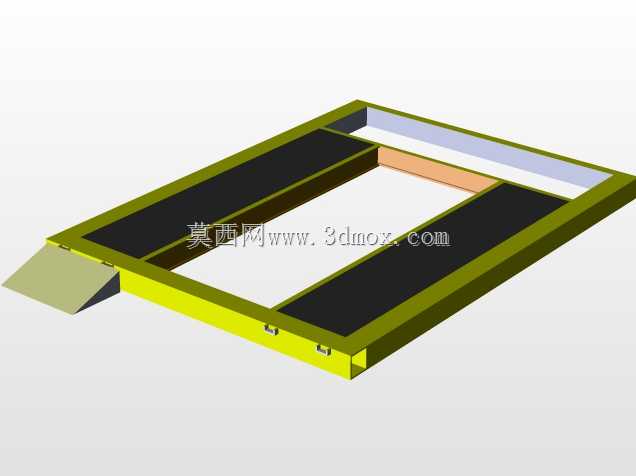

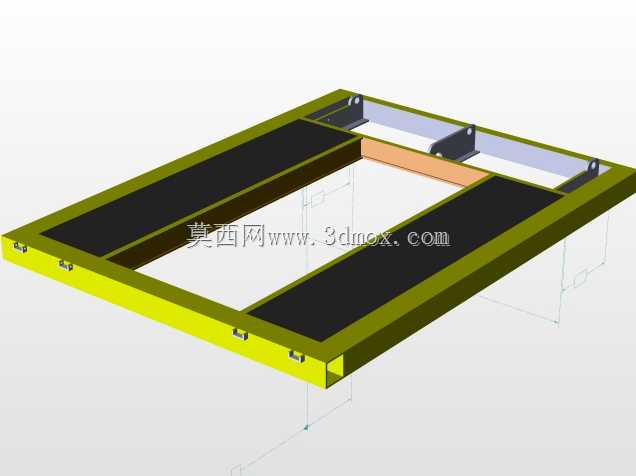

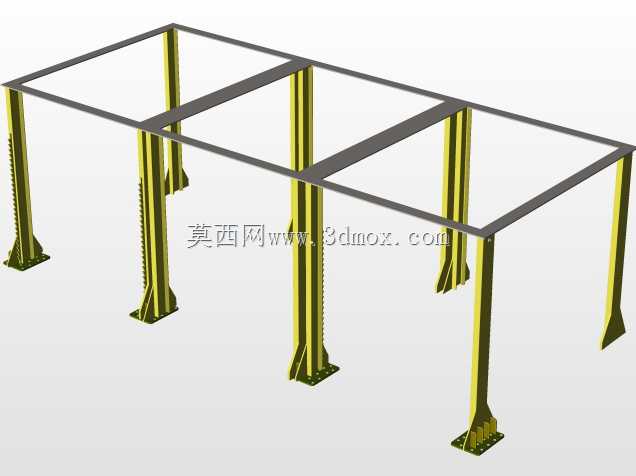

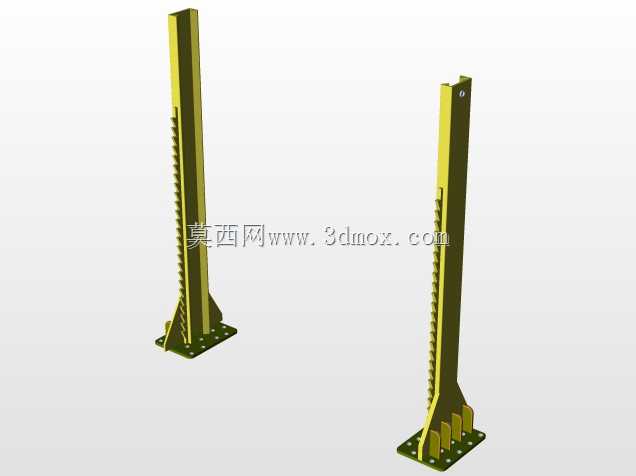

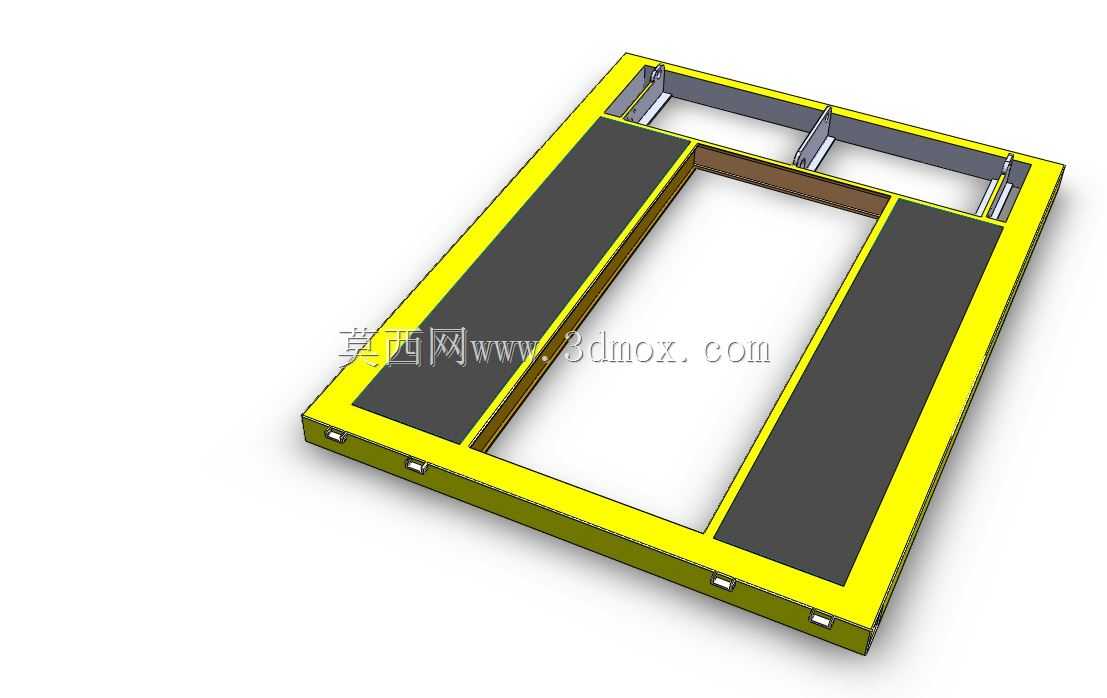

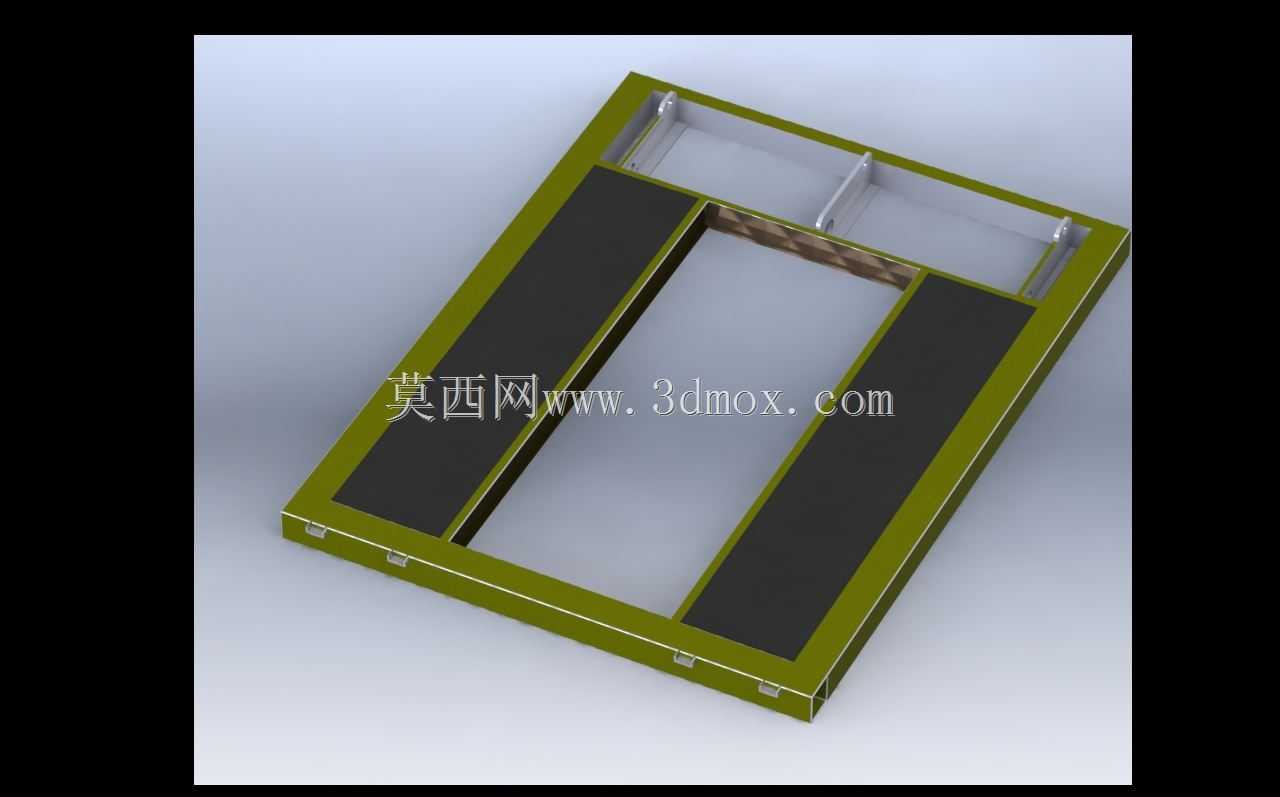

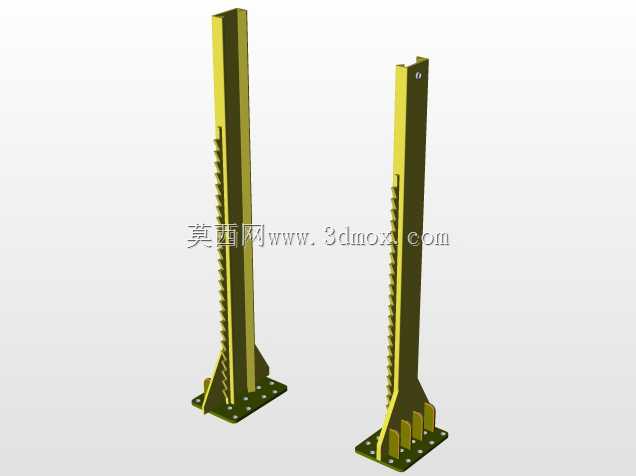

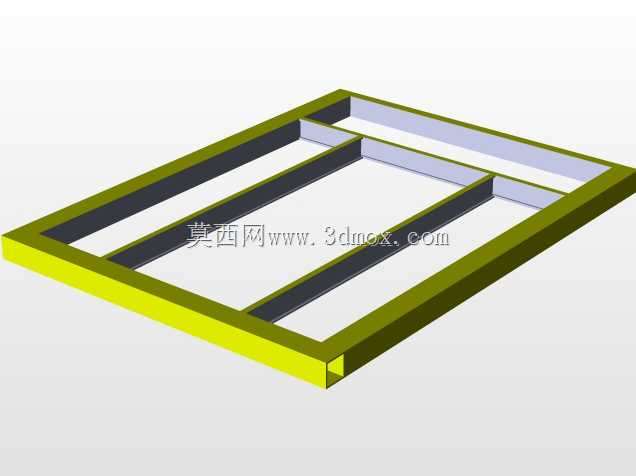

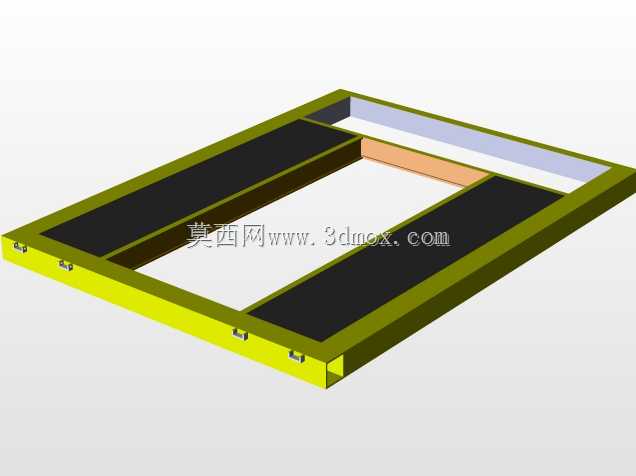

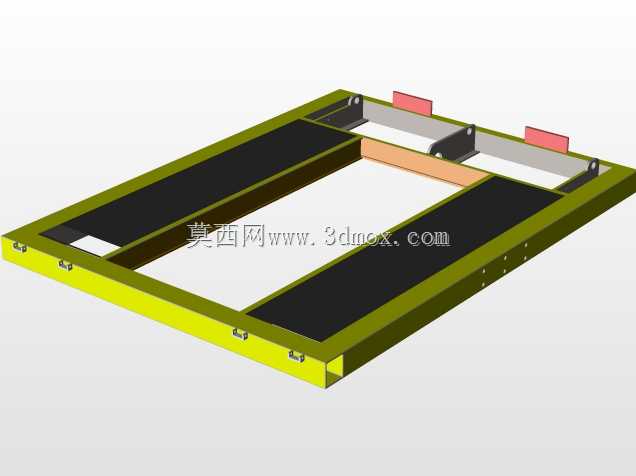

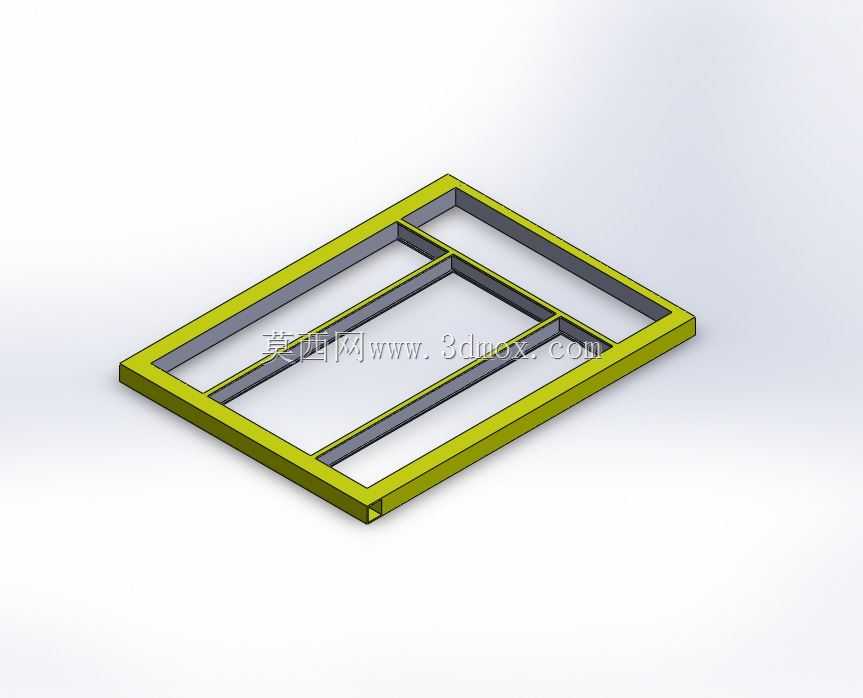

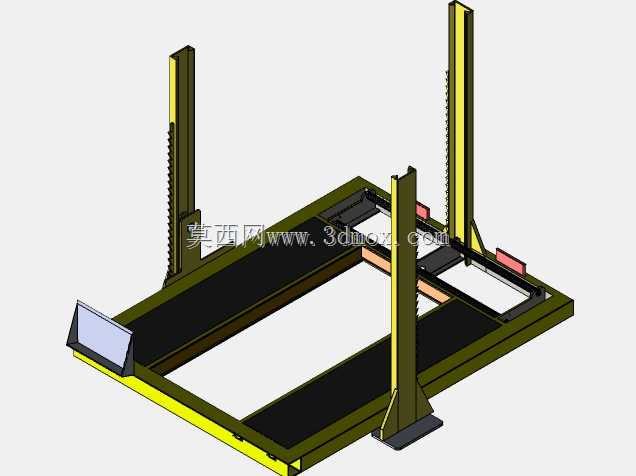

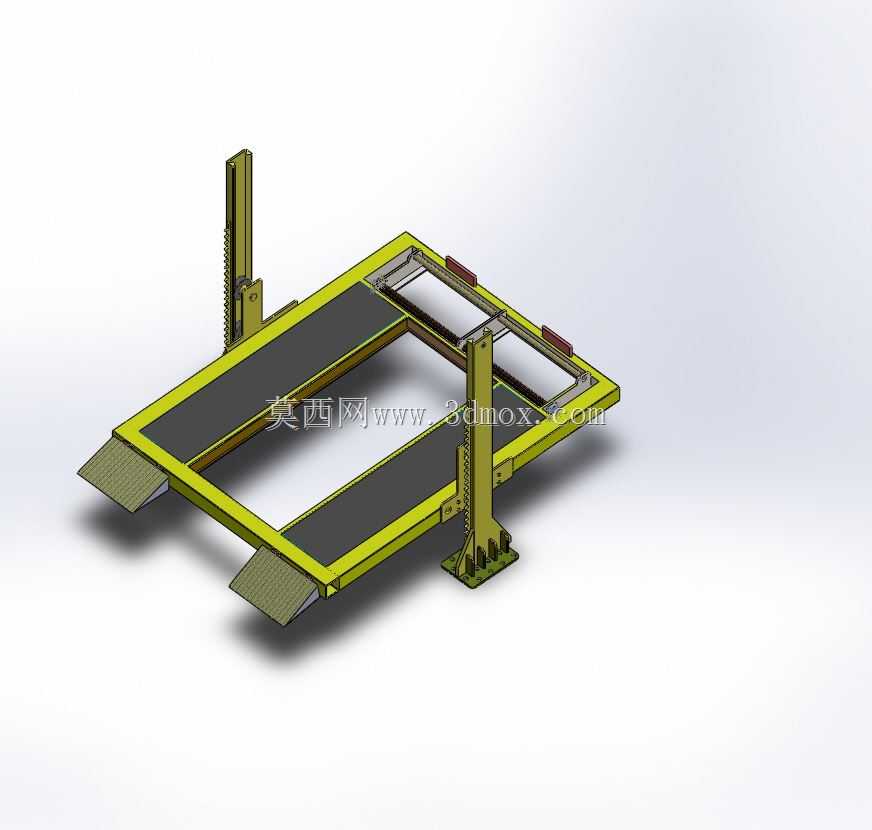

　　从结构设计逻辑来看，整套装置采用模块化钢结构承载框架，主支撑立柱选用高频焊接H型钢，单柱设计承载载荷不超过2.5吨，覆盖绝大多数家用乘用车的整备质量区间，载车板采用花纹钢板折弯拼接成型，表面做防滑凸起处理，边缘设置高度15cm的挡轮限位结构，避免车辆停靠时出现滑移越位。装置的横向与纵向安装边界严格适配常规城市地块的退线要求，单组双层停车单元的占地宽度控制在6米以内，进深不超过5.5米，可在不破坏原有地面硬化层的基础上做锚栓固定安装，无需大规模开挖基坑，大幅降低老旧区域加装的施工成本与周期。

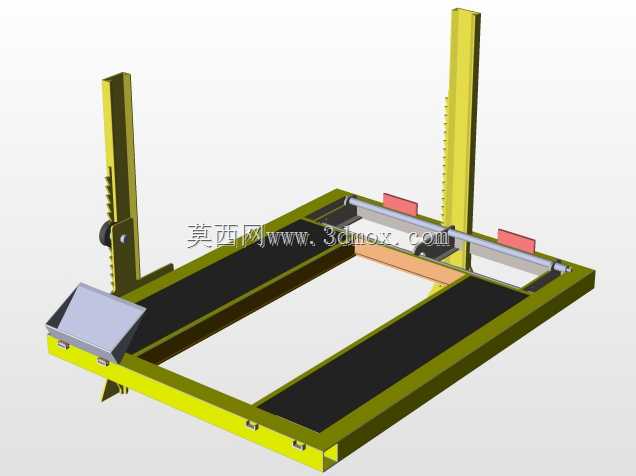

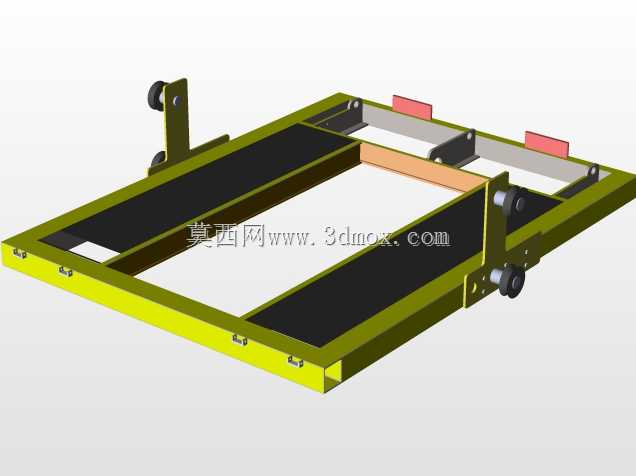

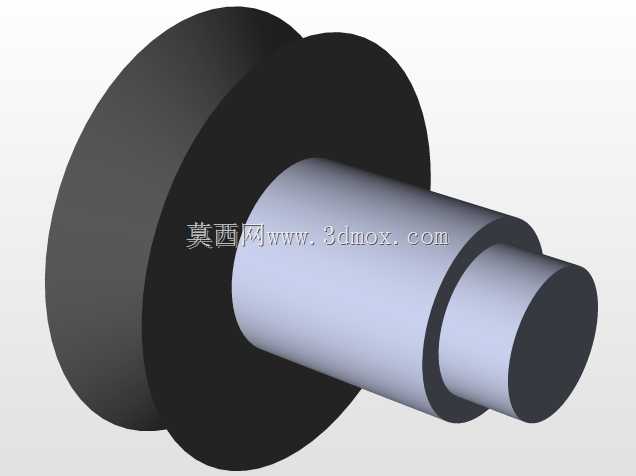

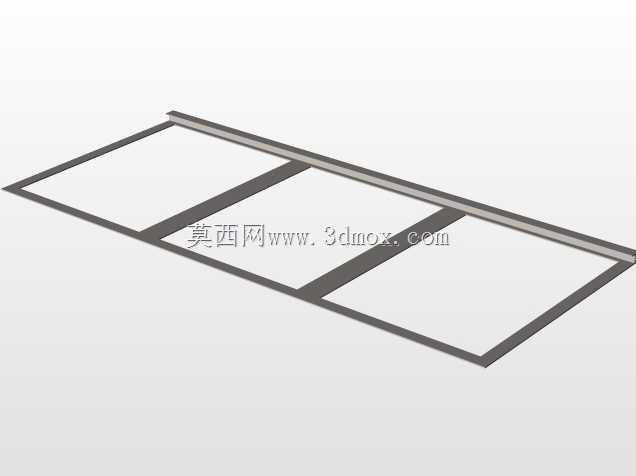

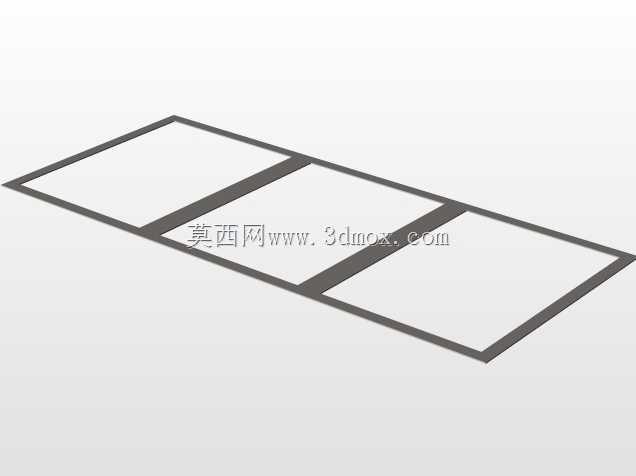

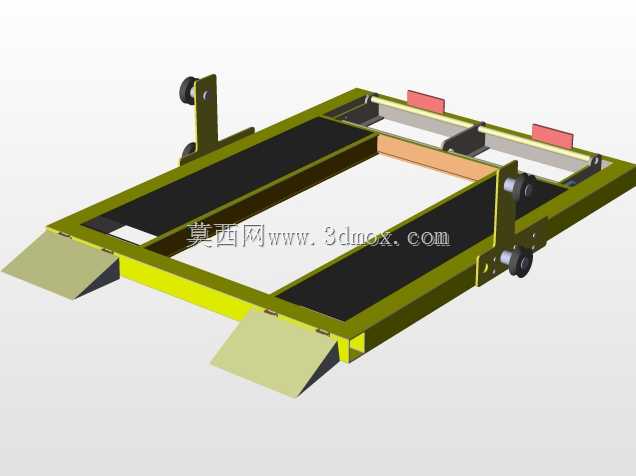

　　载车板的位移机构采用链传动结合导向轮组的设计，升降过程中设置四组同步导向柱，避免载车板出现偏载倾斜，横向平移轨道采用加厚槽钢铺设，轮组内嵌深沟球轴承，运行过程中传动阻力小、噪音控制在60分贝以内，不会对周边办公、居住场景造成声干扰。装置的安全防护结构做了多重冗余设计，每个载车泊位设置到位检测传感器，车辆停入后若未拉手刹、出现位移趋势，限位挡块会自动锁止，同时整套设备设置防坠挂钩，载车板上升到指定泊位后，挂钩自动卡入支撑座的卡槽内，即使传动链条出现意外松弛，载车板也不会发生坠落风险。

　　在实际使用场景中，这套装置适配无人值守的停车管理逻辑，车主仅需将车辆驶入地面层的载车板，拉紧手刹、收起后视镜后离开，系统会自动识别空余泊位，通过升降与横移动作将车辆输送到对应空置位置，取车时仅需输入泊位编号，系统会通过最短路径算法将对应载车板调度到地面出入口位置，全程取车等待时长不超过90秒，相比传统地下车库的寻车、倒车流程，存取效率提升40%以上。

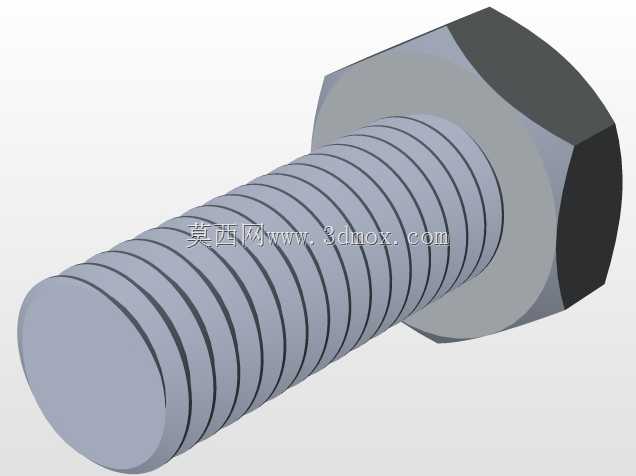

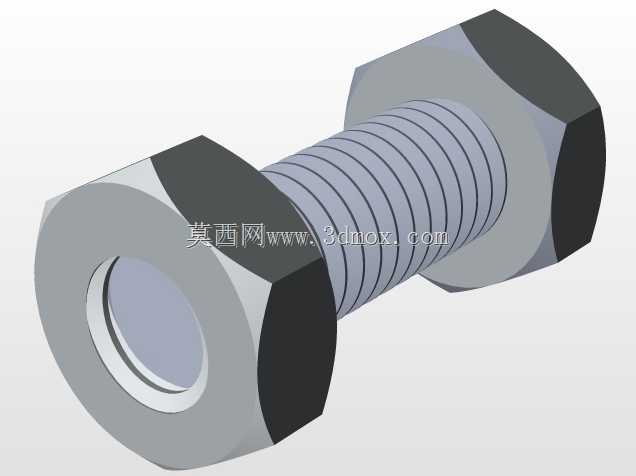

　　设计过程中充分考虑了后期运维的便利性，所有传动节点都预留了注油维护口，易损件比如链条、导向轮、传感器都采用通用标准件，无需定制特殊配件，日常巡检仅需定期检查链条张紧度、传感器灵敏度、钢结构螺栓紧固力矩即可，运维成本远低于地下自走式车库的通风、照明、保洁综合成本。针对部分场地存在的地面坡度问题，装置的支撑立柱底部设置可调节高度的地脚结构，可在±5cm的范围内调整水平度，适配不平整的老旧硬化地面安装需求，无需额外做地面找平施工。

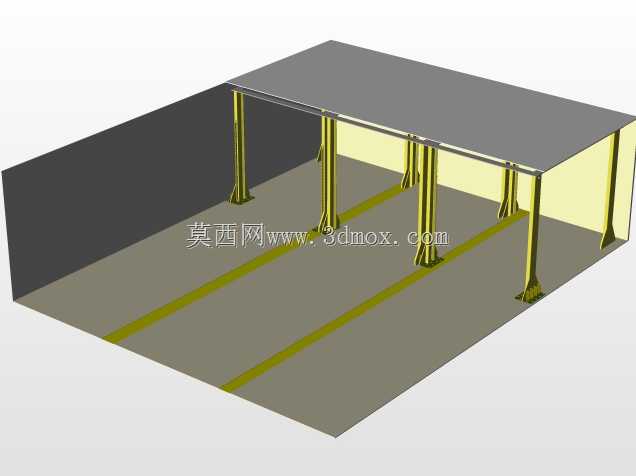

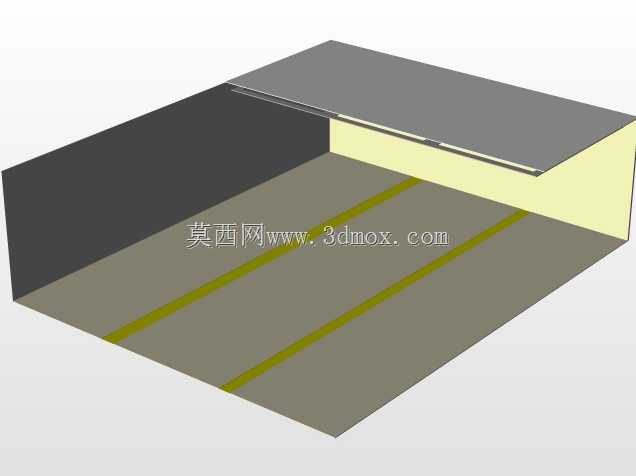

　　从空间利用维度来看，传统平面停车场每个泊位平均需要占用25-30平米的土地面积，包含车道通行空间，而这套机械式停车装置每个泊位平均占地仅需7-10平米，土地利用率提升非常明显，尤其适合建筑退线空间、边角地块、原有平面停车场的扩容改造，不需要调整原有场地的出入口位置与通行路线，仅需在原有平面车位的基础上加装钢结构框架与传动机构，就能实现泊位数量的翻倍提升。

　　载车板的尺寸设计充分考虑了家用车型的外廓尺寸边界，载车板有效停车长度5.3米，宽度1.9米，可容纳车长不超过5.2米、车宽不超过1.85米、车高不超过1.55米的常规家用轿车、SUV车型，覆盖市面上90%以上的民用乘用车使用需求。装置的电气控制部分采用低压安全供电，控制回路电压为24V，避免潮湿环境下的触电风险，所有外露电气部件都做IP54级防护，可适应露天场景下的防雨、防尘需求，不需要额外搭建防雨棚即可正常使用。
