Lopifit电动步行代步骑行装置结构设计

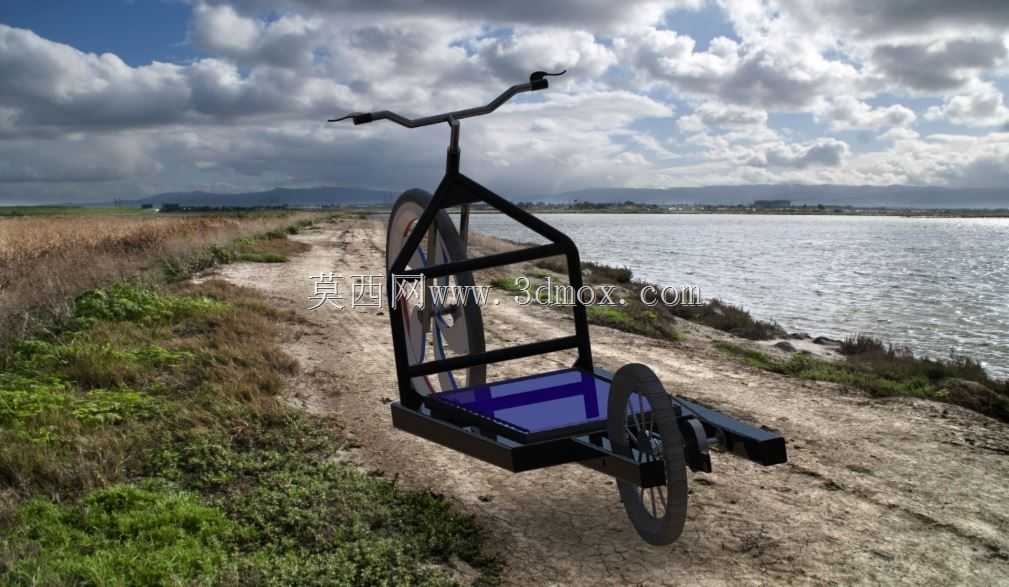

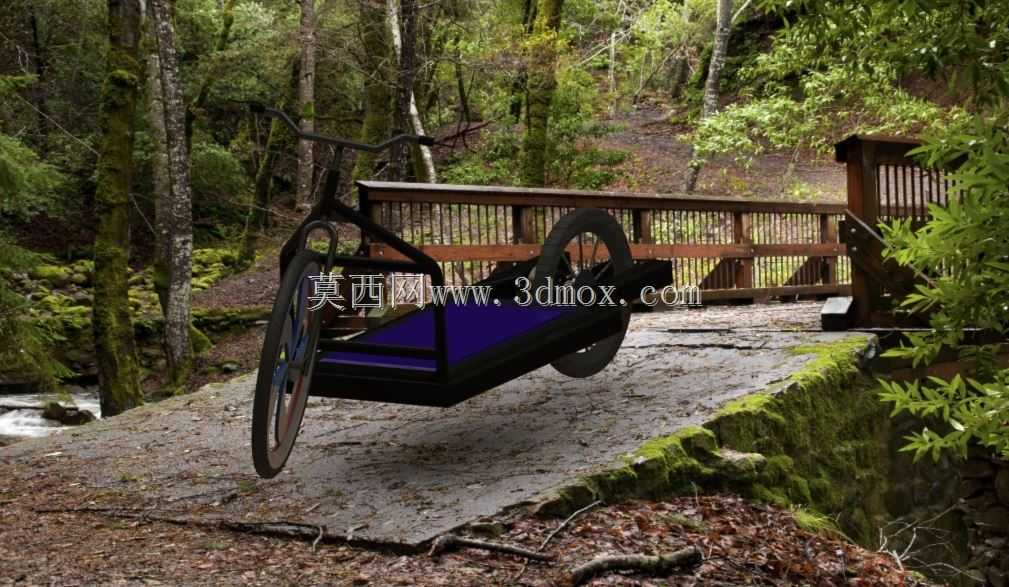

　　这款步行骑行混合代步装置，核心是把跑步机的履带行走结构与两轮代步车的行进逻辑做了融合，区别于传统自行车的脚踏曲柄驱动，也不同于普通电动滑板车的站立静止骑行，使用者可以在履带上保持自然步行的姿态，由履带的传动结构配合后轮驱动单元实现行进，既保留了步行的运动感，又能借助机械与动力结构降低长距离移动的体力消耗。从实际应用场景来看，这类装置适配城市短途通勤、园区巡检代步、休闲健身骑行等多个场景，在封闭园区、滨江步道、大型社区这类通行距离1-5公里的场景下，相比传统自行车，它的骑行姿态更接近日常行走，不需要刻意调整踩踏动作，初次使用的学习成本更低；相比纯电动滑板车，它允许使用者在行进过程中保持步行的活动量，兼顾了轻度运动的需求，不会出现长时间站立静止带来的下肢僵硬问题。

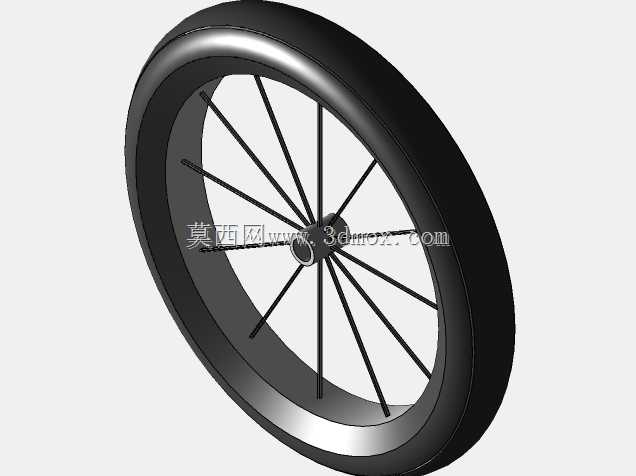

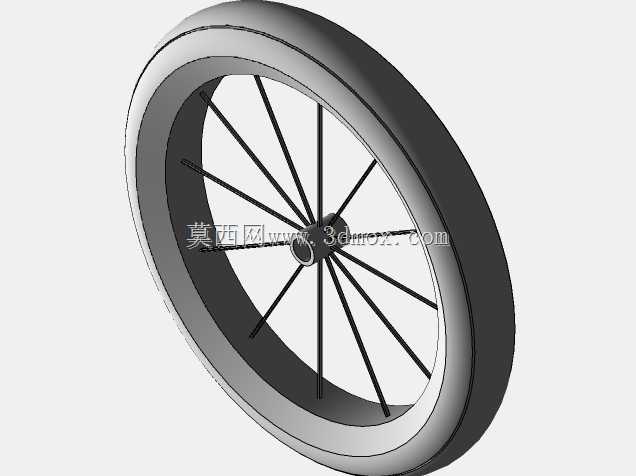

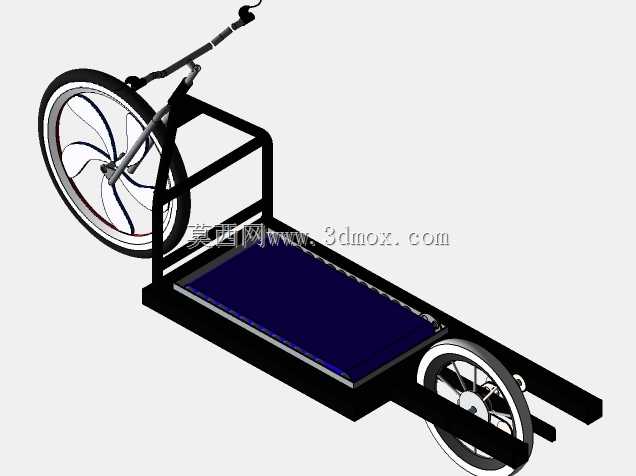

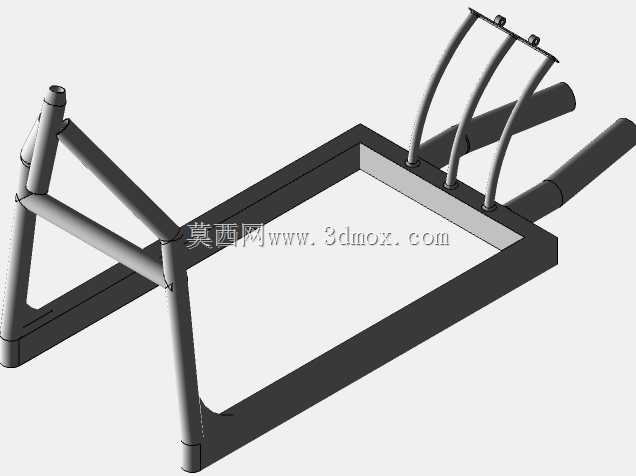

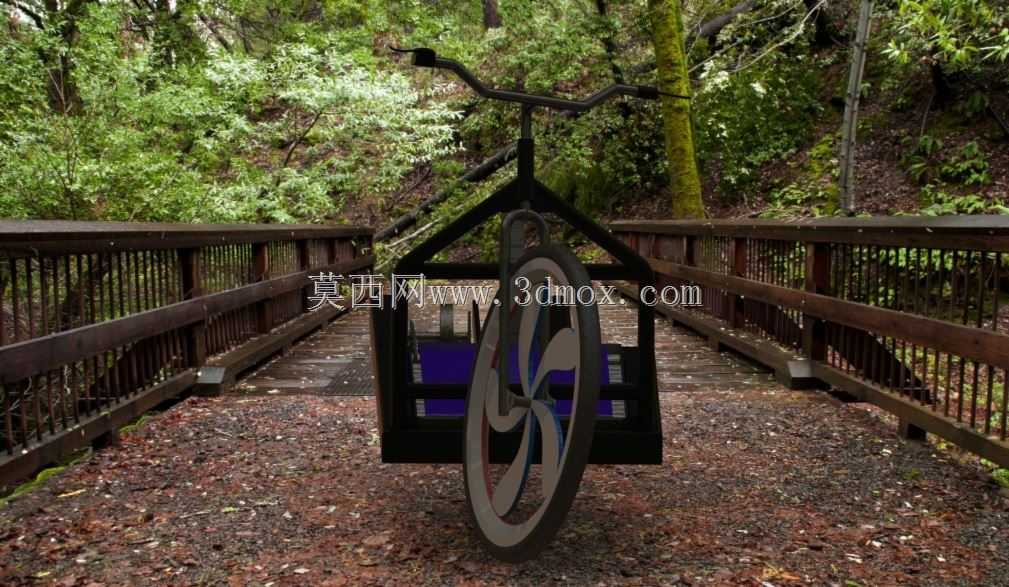

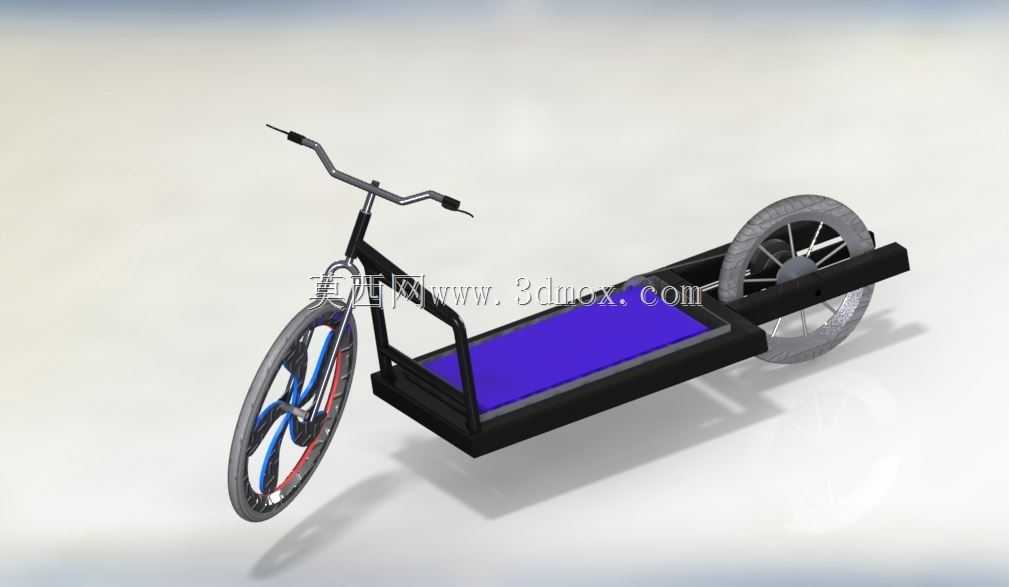

　　从功能特性上拆解，装置的前部沿用了常规两轮代步车的转向把结构，把立与前叉直接连接前轮，转向逻辑与普通自行车、电动滑板车完全一致，转向角度的限位设计和常规两轮车保持一致，避免转向过大引发的侧翻风险，前轮采用辐条轮结构搭配充气轮胎，能够过滤铺装路面的细小颠簸，保证行进过程的平顺性。中部的履带行走单元是整个装置的核心结构，履带的支撑框架采用矩形钢管焊接成型，框架两侧设置有高度120mm的侧边挡边，一方面作为履带的安装支撑座，另一方面可以避免使用者步行过程中脚部滑出履带区域，履带表面做了防滑纹理处理，履带下方的支撑滚轴按照300mm的间距均匀排布，保证使用者站在履带任意位置时，履带都不会出现明显的下凹变形，履带的张紧结构设置在框架后端，通过调节螺栓调整后端滚轴的前后位置，实现履带张紧度的调整，避免长期使用后履带打滑。

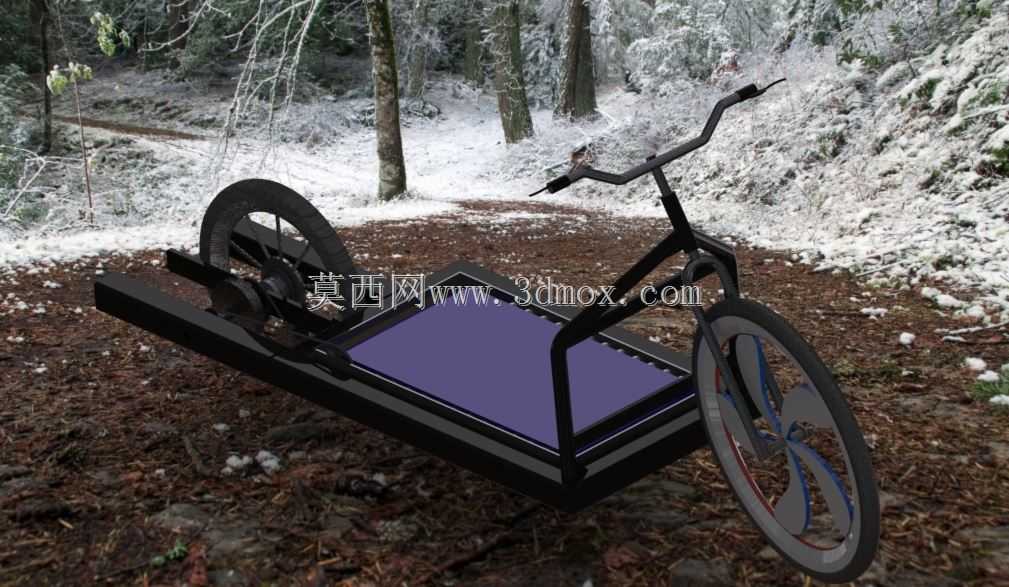

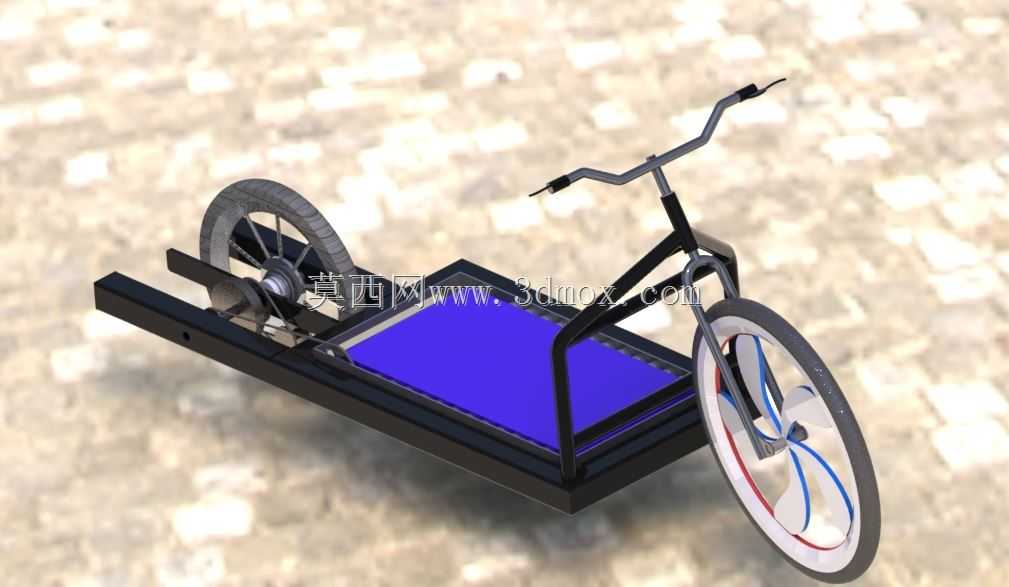

　　驱动部分的设计上，履带的后端传动滚轴通过链传动结构与后轮的轮毂单元连接，同时搭配了后置的助力驱动电机，当使用者在履带上行走带动履带转动时，传动结构会把动力传递到后轮，同时电机根据履带的转动速度匹配对应的助力输出，不需要额外设置油门控制结构，使用者的步行速度直接决定整车的行进速度，这种驱动逻辑更贴合步行的直觉，不会出现突然加速的失控感。后轮采用大直径的实心轮结构，安装在履带框架的后端右侧，轮轴与框架的连接位置设置有减震胶套，能够缓冲路面颠簸对框架的冲击，后轮的制动结构整合在轮毂内部，通过转向把上的刹车手柄控制，制动响应逻辑和常规电动两轮车保持一致，保证紧急情况下的制动可靠性。

　　从外形尺寸与安装边界来看，整车的长度控制在1800mm，宽度控制在650mm，高度在转向把调整到最高位置时为1200mm，整体占地尺寸和常规26寸自行车接近，能够适配现有非机动车道的通行宽度，也可以推入常规的居民楼电梯，日常停放时占用的空间和普通电动自行车相当。各部件的安装边界上，前部转向单元的前叉立管与主框架的连接位置设置有深沟球轴承，保证转向转动的顺滑度，轴承的上下端都设置有防尘密封圈，避免户外使用时灰尘、雨水进入轴承造成卡滞；中部履带框架与前部转向段的连接采用焊接加加强筋的结构，连接位置的焊缝高度不小于5mm，保证长期承受交变载荷时不会出现焊缝开裂的问题；电气部分的电池单元安装在履带框架的下方空腔内，空腔外部设置有可拆卸的密封盖板，防护等级达到IP54，能够应对日常雨天的通行需求，不会因为路面积水溅入造成电路故障。

　　设计思路上，这款装置没有追求过高的行进速度，最高设计时速控制在15km/h，和普通人快步行走的速度上限匹配，既保证了短途通行的效率，也因为速度较低，降低了骑行过程中的安全风险，适合没有骑行经验的使用者快速上手。结构设计上尽可能沿用了成熟两轮代步车的通用部件，比如转向把、刹车手柄、前轮轮胎、轮毂电机这些部件都和现有电动自行车的通用件匹配，后期维护更换的成本更低，不需要单独开模定制特殊规格的配件。履带部分的设计没有采用重型跑步机的厚履带结构，而是选用了轻量化的橡胶履带，整体履带单元的重量控制在15kg以内，避免整车过重导致推行困难，同时履带的滚动阻力做了优化，在没有助力的情况下，使用者推动整车行进的阻力和普通自行车相当，不会出现推不动的情况。

　　从实际使用的细节考量，履带的运行噪音控制在60分贝以内，在居民区通行时不会产生明显的噪音干扰，主框架的表面采用喷塑处理，耐刮擦且防锈能力强，适合户外长期停放使用。转向把上预留了车篮、车灯的安装接口，使用者可以根据自身需求加装配件，满足载物、夜间通行的需求。整车的重心控制在履带区域的中心位置，也就是使用者站立的区域下方，无论是静止停放还是行进过程中，整车的重心都处于两轮的接地点连线的中心区域，不会出现重心偏前或者偏后导致的翘头、翘尾风险，静止时使用者双脚站在履带上，不需要额外伸脚支撑地面就可以保持整车平衡，这一点相比传统自行车在等红灯时的姿态更放松。
