高精度深沟球滚珠轴承结构三维建模

　　在各类旋转传动设备的结构设计中，滚珠轴承是应用覆盖范围极广的核心支撑部件，从普通的民用家电传动结构，到工业生产线的输送辊道、机床主轴支撑、电机转子定位，再到工程机械的行走机构、农业机械的传动单元，几乎所有存在相对旋转运动的机械结构中，都能看到这类轴承的应用身影。它的核心作用是在支撑旋转轴系的同时，将轴运转过程中的摩擦系数降到最低，减少动力传输过程中的能量损耗，同时严格限制轴在径向与轴向的窜动余量，保证轴上安装的齿轮、带轮、叶轮等功能部件始终处于设计要求的工作位置，避免因轴系偏移引发的传动卡顿、部件磨损、异响甚至结构失效问题。

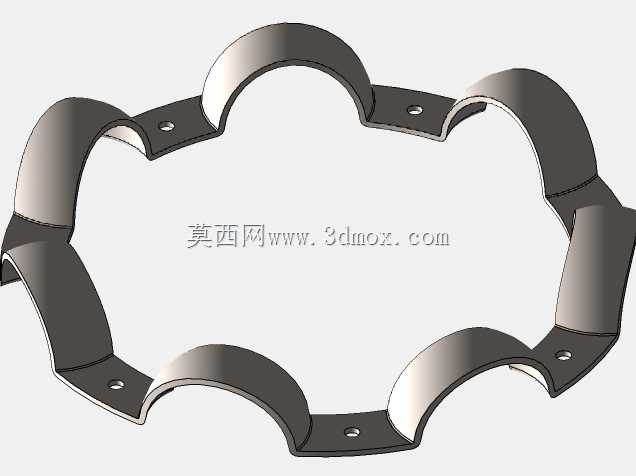

　　这套滚珠轴承的建模过程完全遵循实际工业产品的设计逻辑展开，首先从功能实现的底层逻辑出发，轴承的核心承载单元是均匀分布在内外滚道之间的钢球，建模时首先确定了轴承的公称接触角为0度，适配纯径向载荷为主、同时可承受少量双向轴向载荷的通用工况，钢球的直径选取严格匹配内外圈滚道的曲率半径，保证钢球与滚道的接触区域处于设计允许的应力范围内，避免局部接触应力过大导致的早期点蚀失效。保持架的结构采用浪形冲压式设计，建模时特意还原了保持架兜孔的间隙设计，既能够将每颗钢球均匀分隔在固定的圆周位置，避免钢球之间直接接触产生额外摩擦与磨损，又预留了足够的润滑脂存储空间，保证轴承运转过程中润滑介质能够持续覆盖钢球与滚道的接触表面。

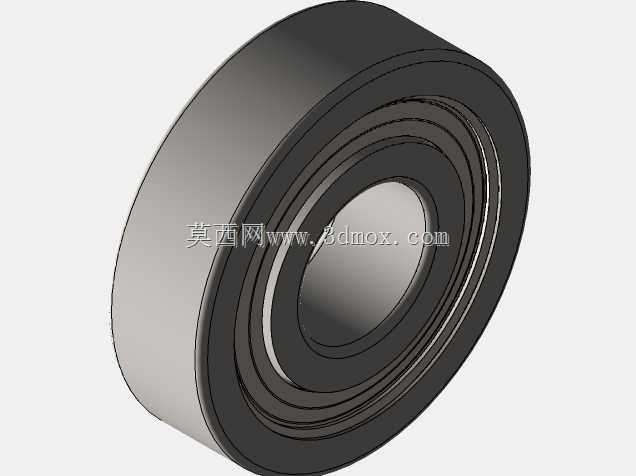

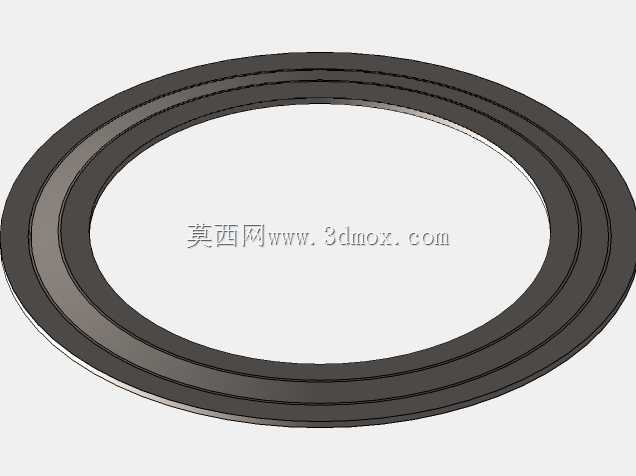

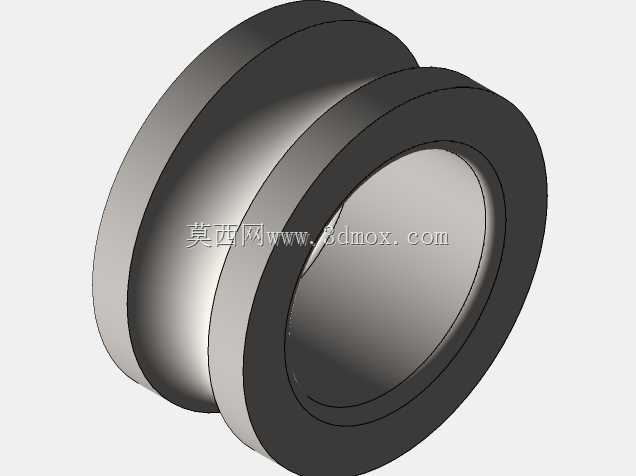

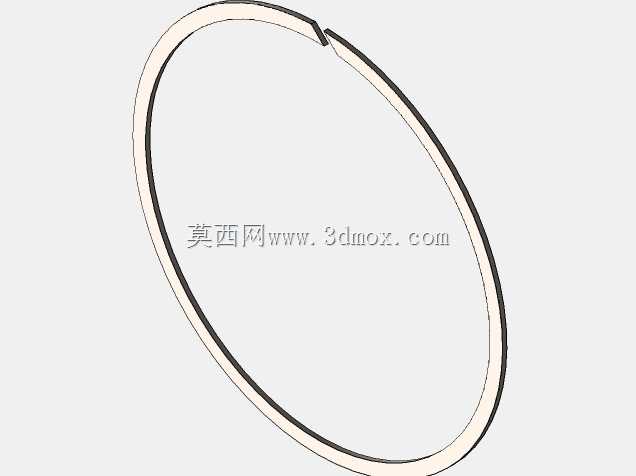

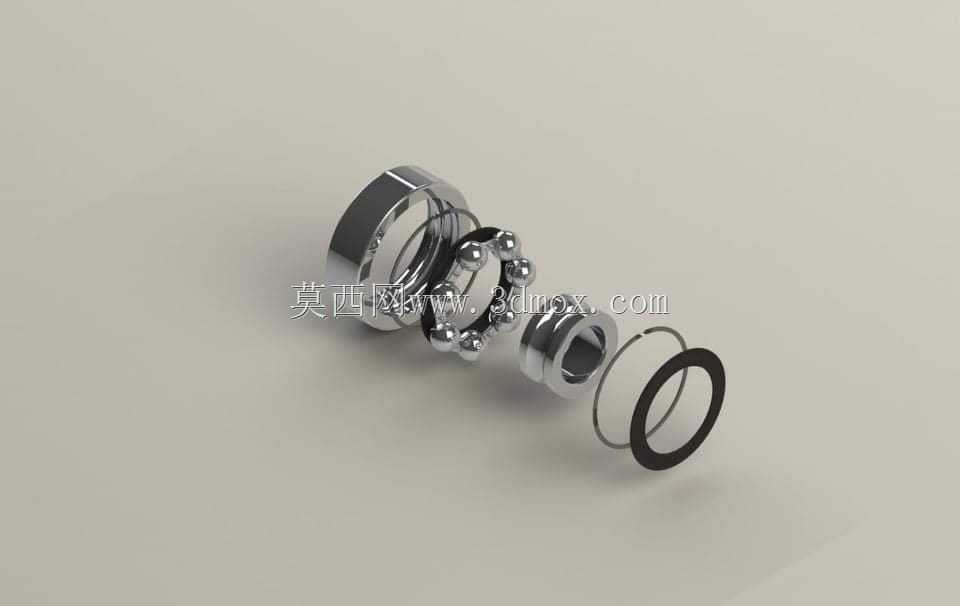

　　从结构细节来看，这套模型完整还原了轴承的所有组成部分：带有弧形滚道的内圈与外圈，内圈的内径面为与轴配合的安装基准面，建模时严格控制了该面的圆柱度公差带，保证与轴的过盈配合量处于合理区间，既不会因配合过松导致内圈与轴发生相对滑动跑圈，也不会因配合过紧导致轴承内部游隙被过度挤压引发运转卡滞；外圈的外径面是与轴承座孔配合的安装基准，同样按照工业标准设定了合理的公差范围，保证安装时外圈能够顺利压入座孔，同时工作过程中不会在座孔内发生转动。两侧的密封件采用接触式橡胶密封结构，建模时还原了密封唇口的倾斜角度，既能够阻挡外部环境中的粉尘、水汽、金属碎屑等杂质进入轴承内部污染滚道与钢球，又不会因密封唇与内圈挡边的接触压力过大造成额外的摩擦阻力升高。配套的锁紧挡圈结构也完整呈现，用于轴承安装到位后的轴向定位，防止轴系运转过程中轴承发生轴向窜动脱出。

　　在安装边界的尺寸设定上，这套模型的尺寸参数完全适配常规通用安装场景，内圈内径、外圈外径、轴承整体宽度的比例关系符合深沟球轴承的标准尺寸系列，设计选型时可直接匹配对应直径的轴段与轴承座孔，安装时轴上的定位轴肩高度、座孔内的挡肩高度都按照轴承样本的安装尺寸要求做了对应匹配，避免轴肩过高导致拆卸困难，或是轴肩过低无法提供足够的轴向定位支撑力。建模过程中特意对轴承的内部游隙做了可视化呈现，常温安装状态下的径向游隙处于标准组别的范围内，能够适应常规工作温度下的热膨胀需求，不会因运转过程中内外圈温度升高导致钢球被滚道卡死。

　　从实际使用的场景适配性来看，这类滚珠轴承的极限转速较高，能够适配中高速旋转的轴系需求，在润滑条件良好、载荷平稳的工况下能够实现长时间免维护运转，建模时还原的密封结构自带预填润滑脂的腔体空间，出厂预填的润滑脂能够满足常规工况下数千小时的运转需求，无需频繁补充润滑。针对不同的安装场景，模型中内外圈的倒角尺寸也按照标准做了还原，安装时的导向倒角能够避免压装过程中出现配合面刮伤，保证安装过程顺畅。在结构设计的细节处理上，滚道表面的粗糙度要求、钢球的精度等级对应的形位公差，都在建模时通过结构特征做了对应体现，能够直接用于后续的有限元接触应力分析、装配干涉检查、设备整机的运动仿真等工作，帮助结构设计人员在方案阶段就完成轴承选型的匹配验证，减少后续样机试制阶段的选型错误问题。
