化学品注入用带泵立式储液装置

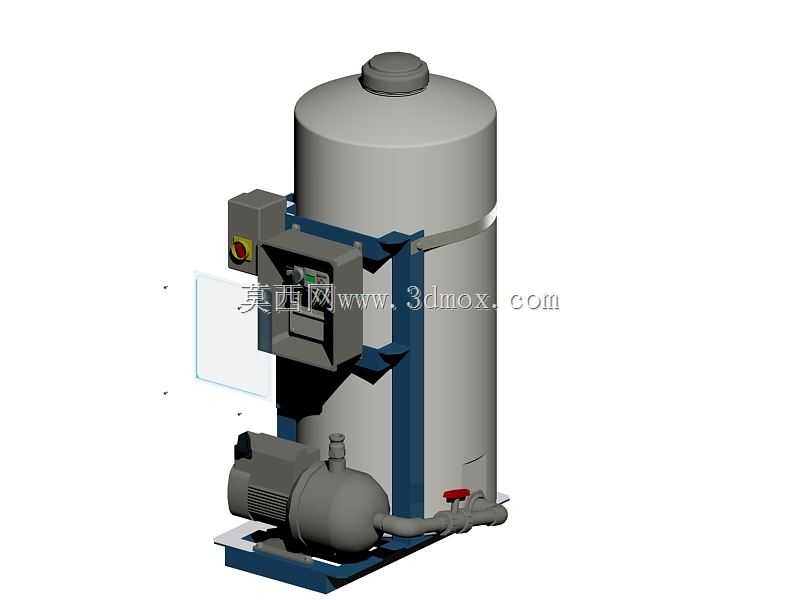

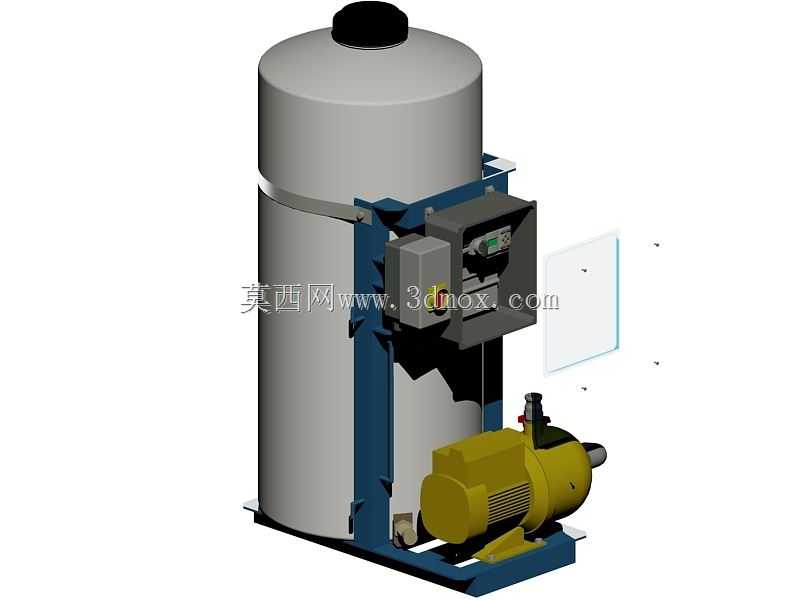

　　在化工生产、水处理药剂投加、工业循环水系统运维的现场场景里，这类集成泵送单元的立式储液装置是流体定量注入环节的常用配套设备，核心作用是完成液态化学品的暂存与加压注入，将储罐内存储的药剂、工艺介质稳定泵入指定工艺管网，替代传统分体式储液罐加外置泵的零散安装形式，减少现场管路拼接的泄漏点。从结构设计逻辑来看，整体采用立式圆柱形罐体作为储液主体，这类造型的优势在于相同容积下占地面积更小，立式放置的罐体底部受力均匀，适配塑料材质的成型工艺，罐体顶部设置密封加注口，既可以满足日常补液的操作需求，也能避免罐内挥发性化学品向外逸散，同时防止外界杂质落入罐内污染介质。罐体侧面通过蓝色成型安装支架完成泵送单元与电控组件的集成固定，

　　支架采用折弯成型的结构件，与罐体外壁贴合固定，不需要额外做复杂的焊接装配，适配塑料罐体的安装受力特性，避免局部应力集中导致罐体开裂。泵送单元选用卧式离心泵结构，直接布置在罐体侧下方位置，进液管路通过硬管连接到罐体底部的出液口，管路路径尽可能缩短，减少管路沿程阻力损失，泵出口位置设置手动截止阀，方便日常检修时切断介质通路，不需要排空整个罐体就能完成泵体的维护操作。电控箱体集成在支架上部位置，和泵体、罐体之间预留足够的操作间隙，面板上设置操作按钮与状态指示元件，现场操作人员不需要额外配置独立电控柜，就能完成设备的启停操作与运行状态查看，电控箱的防护等级适配工业现场的溅水、粉尘环境，避免元器件受环境影响出现故障。从安装边界的角度考量，

　　整套装置底部设置一体化安装底座，底座上预留通用安装孔位，现场安装时只需要将底座固定在水平的混凝土地面或者设备平台上，完成进出口管路的法兰对接、电源接线就能投入使用，不需要现场做额外的支架焊接与组件拼装。设备的管路连接全部采用标准化的管螺纹或者法兰接口，和常规工业管网的接口尺寸通用，不需要单独定制转换接头。在功能设计上，整套装置的集成化设计思路，本质是解决传统分体安装模式下储液罐、泵、电控单元分散布置带来的占地面积大、安装周期长、管路杂乱易泄漏的问题，将三个功能模块在出厂前就完成装配与管路试压，现场安装的工作量被大幅压缩。塑料材质的罐体本身具备优秀的耐化学腐蚀性能，适配多数酸碱类化学品的存储需求，不需要在罐体内壁做额外的防腐衬层，

　　降低了设备的制造成本与后期维护成本，罐体侧壁预留液位检测的安装位，后期可以根据使用需求加装液位传感器，实现低液位停泵、高液位报警的自动化联锁功能，进一步提升设备运行的自动化程度，避免泵体空转造成的机械密封损坏。在实际工况应用中，这类设备常被用于污水处理环节的絮凝剂、阻垢剂投加，化工生产过程中的助剂定量注入，以及循环冷却水系统的缓蚀剂添加场景，泵送单元的流量与扬程参数可以根据实际管网的压力需求做匹配选型，罐体容积也可以根据现场药剂的补加周期做调整，整体结构的模块化程度较高，方便根据不同的工况需求做参数调整。设计过程中需要重点考量罐体与支架的连接强度，尤其是满液状态下罐体的重量全部由支架与底座承载，支架的折弯角度、固定点的位置都需要经过受力核算，避免长期使用过程中支架变形导致罐体倾斜，同时泵体与罐体连接的管路需要设置合理的补偿结构，抵消泵体运行过程中产生的振动，避免振动传递到罐体上导致管路连接处出现泄漏。电控箱的安装位置要高于泵体与管路的最高液位，避免管路出现跑冒滴漏时液体溅入电控箱内引发电气故障，设备整体的外轮廓尺寸规整，没有突出的尖锐结构，方便现场的运输与就位，底座的承重结构经过加强处理，满足叉车转运的受力需求，不需要额外做运输包装的加固处理。
